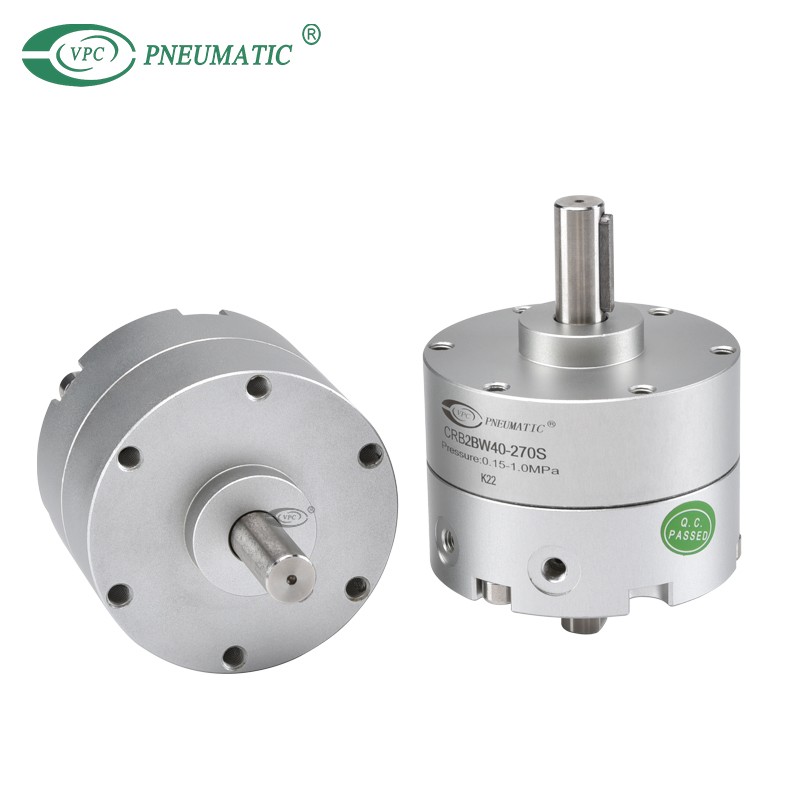

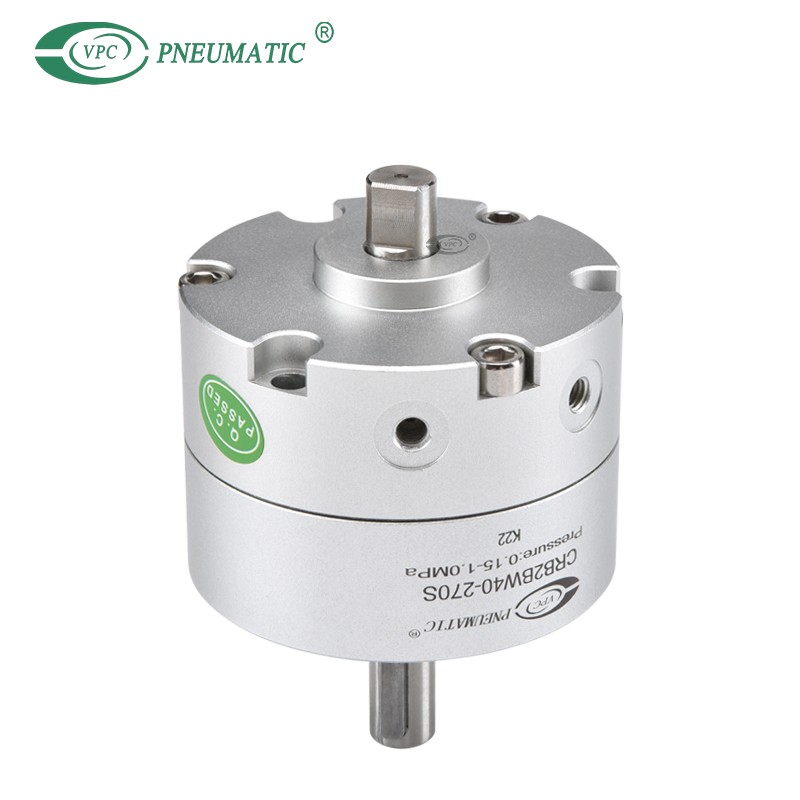

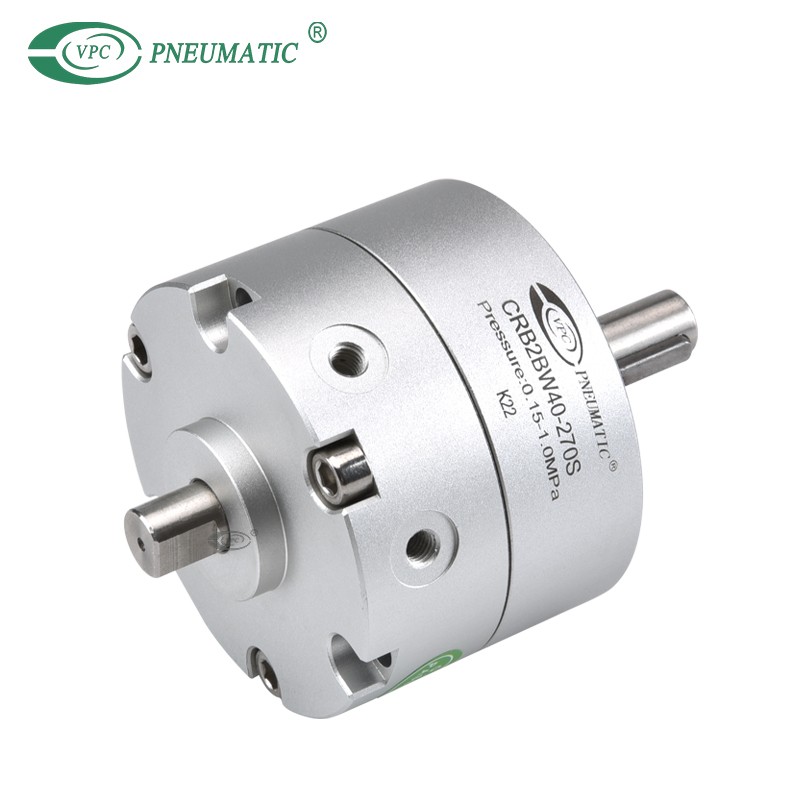

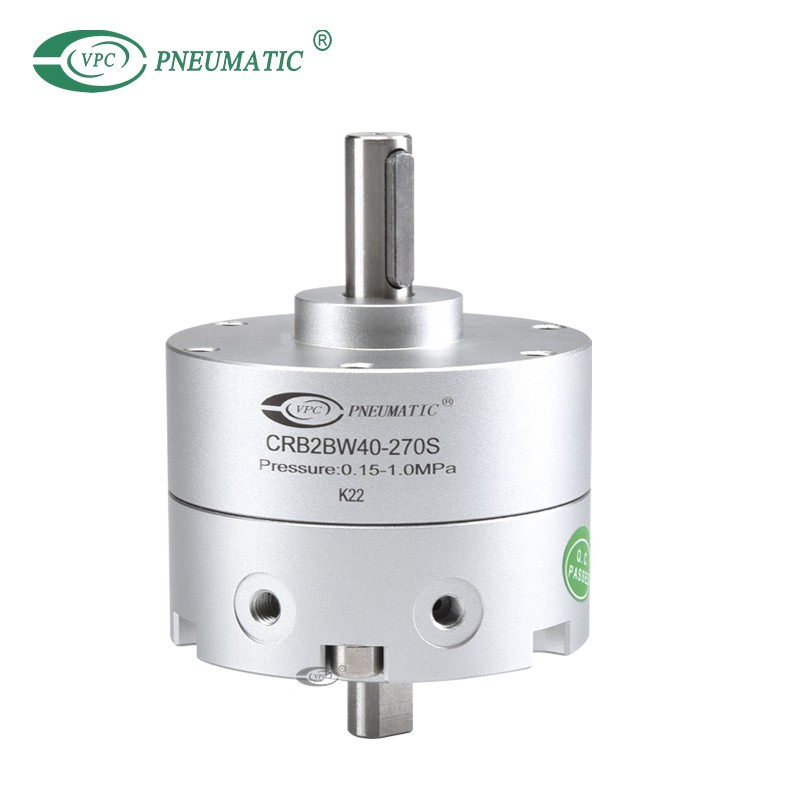

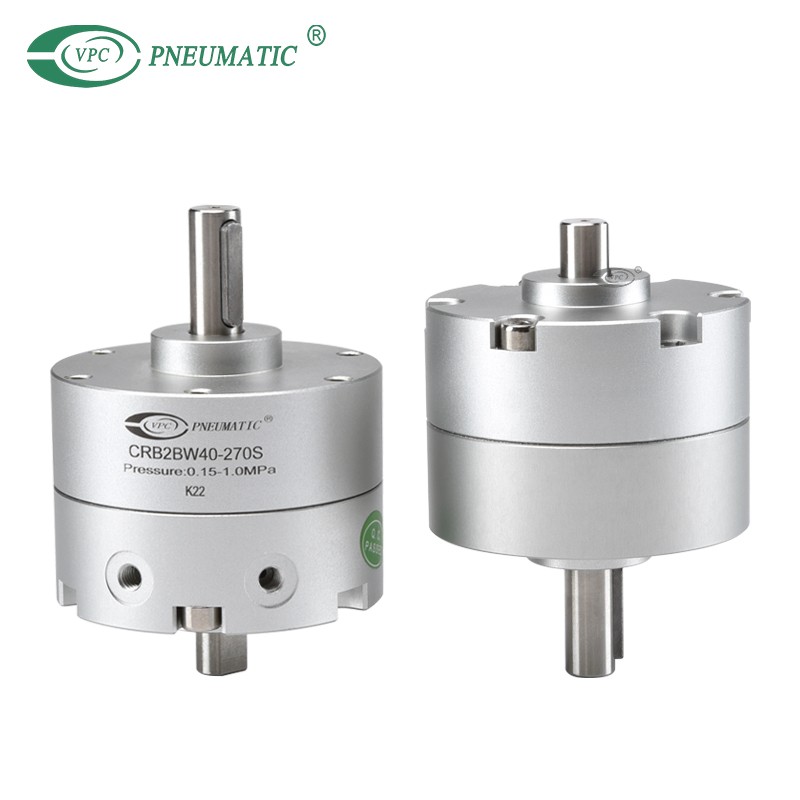

CRB2BW40-270S
VPC Pneumatic
8412310090
| Matériel: | |
|---|---|
| Gammes d'alésage: | |
| Température de fonctionnement: | |
| État de disponibilité: | |
Description du produit
1. De nombreuses variantes de forme d'extrémité d'arbre (6 types)
La position de montage du détecteur compact peut être réglée librement.L'interrupteur peut être fixé dans la position souhaitée dans la direction circonférentielle.
2. Montage direct
Le corps de l'actionneur rotatif peut être monté directement. (Montage direct impossible pour les tailles 10 à 40 avec unités fonctionnelles.)
3. Emplacement du port de connexion : Porté latéral ou Porté axial
L'emplacement du port peut être sélectionné en fonction de l'application.(Les unités de taille 10 à 40 sont montées sur le côté uniquement.)
4. Le type à double palette est standardisé pour 90° et 100°.
Les dimensions extérieures du type à double palette sont équivalentes à celles du type à simple palette (sauf taille 10).La construction de type à double aube peut obtenir deux fois le couple du type à une seule aube.
Spécifications du produit
Spécifications à double palette
Alésage (mm) | 10 | 15 | 20 | 30 | 40 | |
| Angle de rotation | 90°, 100° | |||||
| Milieu de travail | Air (sans lubrifiant) | |||||
| Pression d'épreuve | 1,05MPa | 1,5MPa | ||||
| Température de fonctionnement | 5 à 60℃ | |||||
| Max.pression de travail | 0,7MPa | 1,0MPa | ||||
| Min.pression de travail | 0,2MPa | 0,15MPa | ||||
| Plage de réglage du temps de rotation s/90°*1) | 0,03 à 0,3 | 0,04 à 0,3 | 0,07 à 0,5 | |||
| Énergie cinétique admissible | 0,0003J | 0,0012J | 0,0033J | 0,02J | 0,04J | |
| Charge sur l'arbre | Charge radiale admissible | 15N | 15N | 25N | 30N | 60N |
| Charge de poussée admissible | 10N | 10N | 20N | 25N | 40N | |
| Emplacement du port | Port latéral ou port axial | |||||
| Taille du port (Porté latéral, Port axial) | M3 × 0,5 | M5 × 0,8 | ||||
| Plage d'angle réglable*2) | 0 à 90° | |||||
Note 1) Assurez-vous d'utiliser l'actionneur dans la plage de vitesse réglable.Dépasser le minimum La plage de vitesse (0,3 s/90°) peut entraîner le blocage ou le blocage de l'appareil.
Pour la taille 10, lorsqu'un fonctionnement à la vitesse maximale (0,03 s/90°) est requis, le la pression doit être réglée à 0,35 MPa ou plus.
Note 2) La plage de réglage indiquée dans le tableau est de 100°.
Spécification à palette unique
Alésage (mm) | 10 | 15 | 20 | 30 | 40 | |
| Angle de rotation | 90°, 180°, 270° | |||||
| Milieu de travail | Air (sans lubrifiant) | |||||
| Pression d'épreuve | 1,05MPa | 1,5MPa | ||||
| Température de fonctionnement | 5 à 60℃ | |||||
| Max.pression de travail | 0,7MPa | 1,0MPa | ||||
| Min.pression de travail | 0,2MPa | 0,15MPa | ||||
| Plage de réglage du temps de rotation s/90°*1) | 0,03 à 0,3 | 0,04 à 0,3 | 0,07 à 0,5 | |||
| Énergie cinétique admissible*1) | 0,00015J | 0,001J | 0,003J | 0,02J | 0,04J | |
| 0,00025J | 0,0004J | 0,015J | 0,03J | |||
| Charge sur l'arbre | Charge radiale admissible | 15N | 15N | 25N | 30N | 60N |
| Charge de poussée admissible | 10N | 10N | 20N | 25N | 40N | |
| Emplacement du port | Port latéral ou port axial | |||||
| Taille du port (port latéral, port axial) | M3 × 0,5 | M5 × 0,8 | ||||
| Plage d'angle réglable*3) | 0 à 230° | 0 à 240° | 0 à 230° | |||
*1) Assurez-vous d'utiliser l'actionneur dans la plage de vitesse réglable.Dépasser le minimum La plage de vitesse (0,3 s/90°) peut entraîner le blocage ou le blocage de l'appareil.
Pour la taille 10, lorsqu'un fonctionnement à la vitesse maximale (0,03 s/90°) est requis, le la pression doit être réglée à 0,35 MPa ou plus.
*2) Les chiffres supérieurs dans cette section du tableau indiquent le facteur d'énergie lorsque le caoutchouc le pare-chocs est utilisé (à la fin de la rotation), et les chiffres inférieurs indiquent le facteur d'énergie lorsque le pare-chocs en caoutchouc n'est pas utilisé.
*3) La plage de réglage indiquée dans le tableau est pour 270°.
