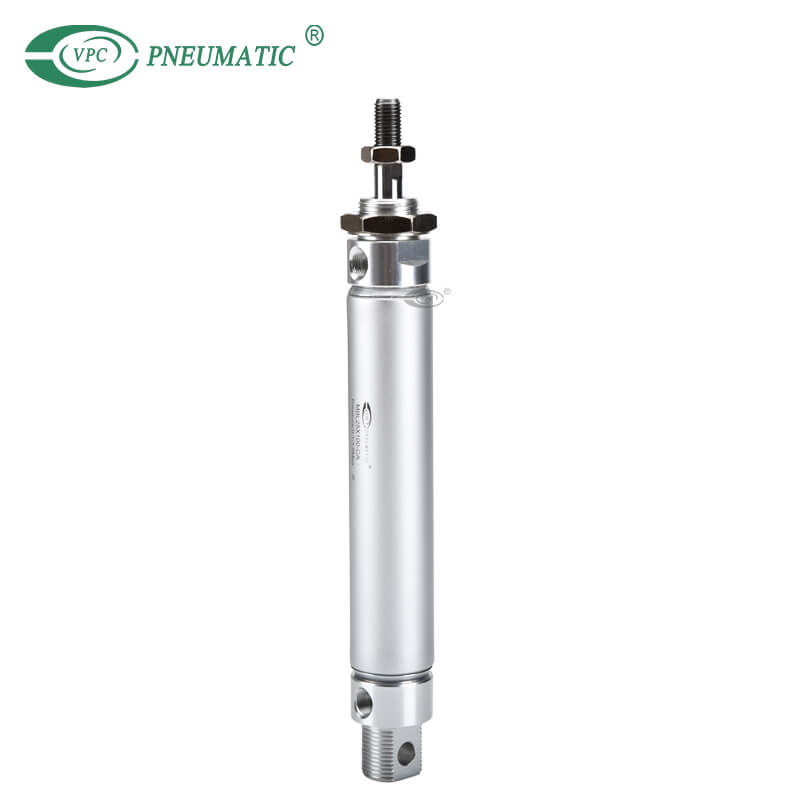

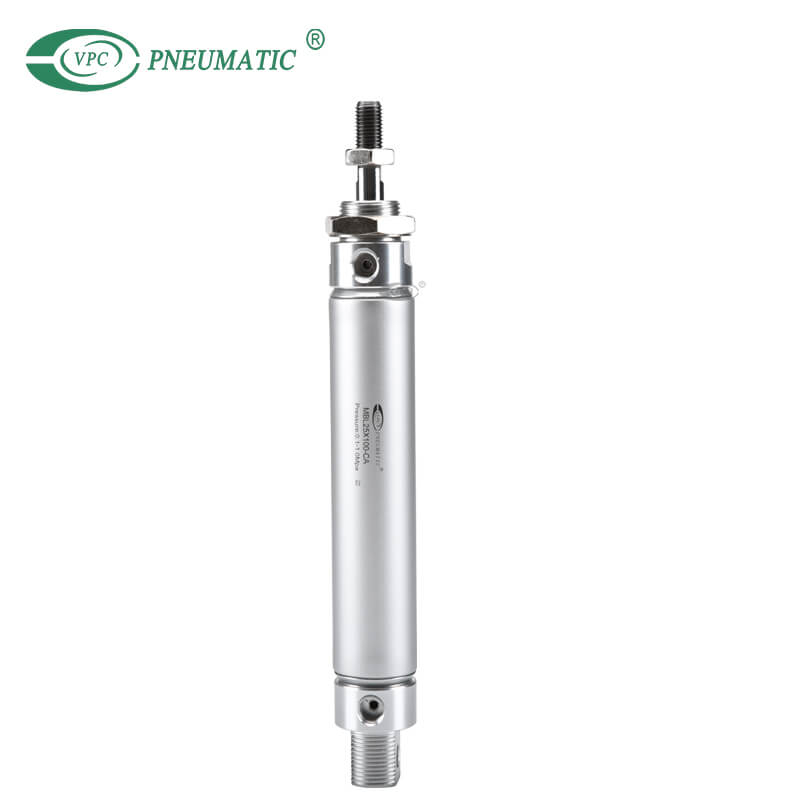

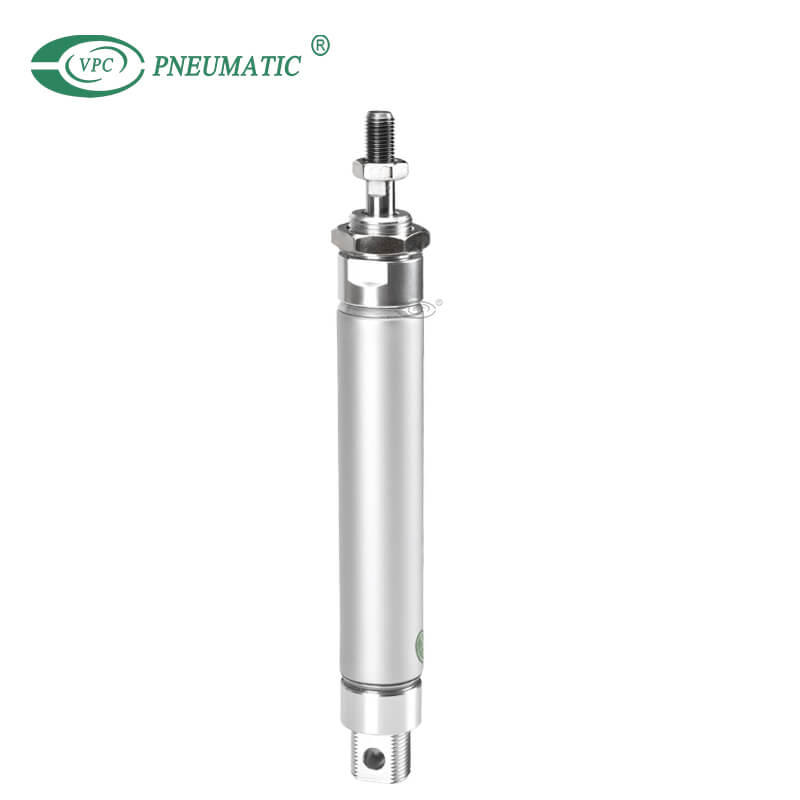

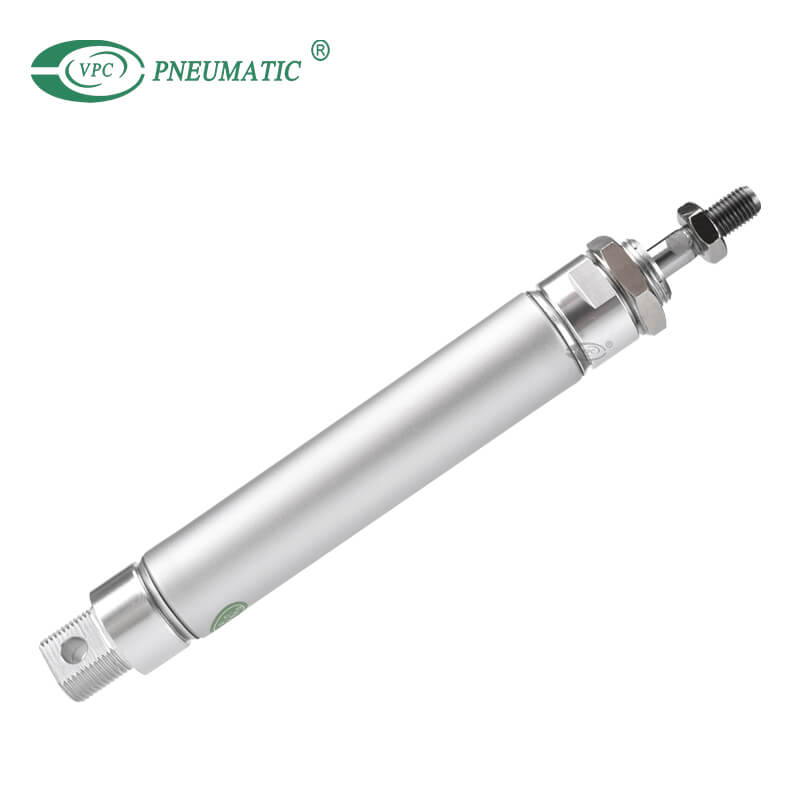

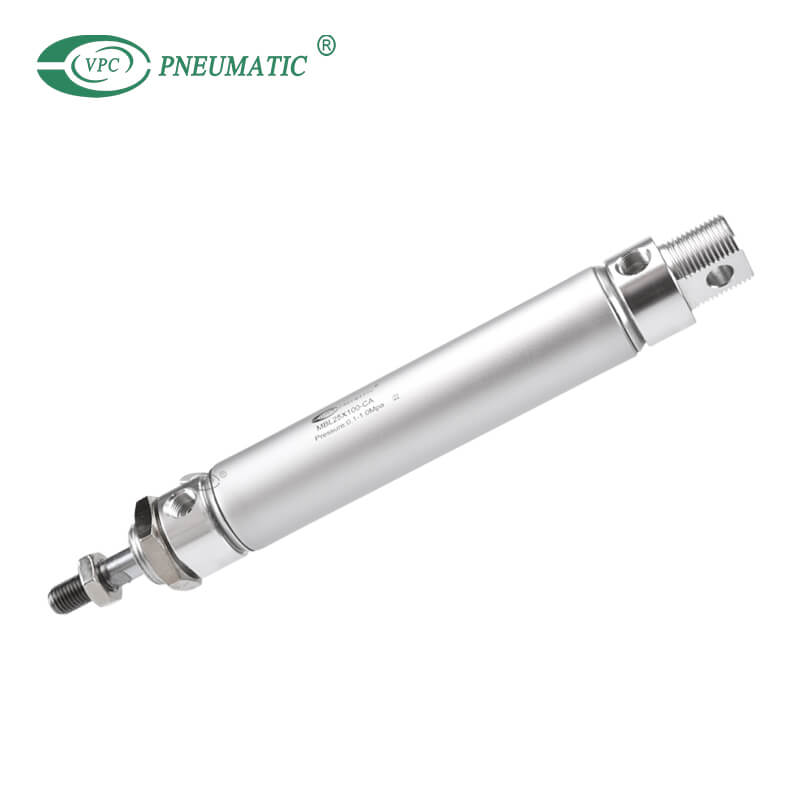

MBL25x100-CA
VPC Pneumatic
8412310090
Type d'acteur: | |
---|---|
Gammes d'alésage: | |
Type de fil: | |
Course standard : | |
Course réglable: | |
État de disponibilité: | |
Description du produit
1. Une structure rivetée est adoptée pour relier le couvercle avant et arrière et le tube du cylindre afin de le rendre crédible.
2. Le piston adopte une structure de joint bidirectionnelle hétérogène.Il a une taille compacte et a la fonction de réserve de graisse.
3. Il existe plusieurs modes de couverture arrière, ce qui rend l'installation du cylindre plus pratique.
4. Il existe des cylindres et des accessoires de montage avec plusieurs spécifications pour votre choix.
Mini-cylindre série MBL
MBL① 20② x 50③ S④ Californie⑤ - □⑥ □⑦
① → Modèle
MBL : Double effet
MBLC : Double effet avec coussin
MSBL : Poussoir simple effet
MTBL : traction simple effet
MBLD : Double tige
MBLCD : Double tige avec coussin
MBLJ : Course réglable
MBLCJ : Course réglable avec coussin
②→Taille d'alésage
③→AVC
④→Aimant
Vierge : sans aimant ;S : Avec aimant
⑤→Couverture arrière
CA : Queue ronde ;U : Queue plate
⑥→Type de montage
⑦→Type de filetage
Spécifications du produit
Alésage(mm) | 20 | 25 | 32 | 40 | 50 | 63 | |
Type d'action | MSBL/MTBL | Simple effet | - | ||||
MBL/MBLD/MBLJ | Double jeu | ||||||
MBLC/MBLCD/MBLCJ | Double effet avec coussin | ||||||
Milieu de travail | Air propre (filtration 40um) | ||||||
Pression de travail | Double jeu | 0,15 à 1,0 MPa | |||||
Simple effet | 0.2 à 1.0MPa | - | |||||
Pression d'épreuve | 1.5Mpa | ||||||
Température de fonctionnement | ﹣20℃ à 70℃ | ||||||
Plage de vitesse | Double effet : 30 à 800 mm/s Simple effet : 50 à 800 mm/s | ||||||
Tolérance aux accidents vasculaires cérébraux | 0 à 150e+1,4 mm, >150e+1,5 mm | ||||||
Coussin | MBLC, MBLCD, MBLCJ : coussin réglable ;Autres : Pare-chocs | ||||||
Taille du port | G1/8 | G1/4 |
*Les filetages PT et NPT sont disponibles.
