| Matériel: | |
|---|---|
| Taper: | |
| Accident vasculaire cérébral: | |
| Course réglable: | |
Description du produit
1. Conception standardisée: Conforme aux normes ISO6431 et VDMA24562.
2. Diverses options de montage: y compris les options de montage de base, de trunnion et de rose pivotante.
3. ÉTRES DE CYLINDER DE 32 à 200 mm et accidents vasculaires cérébraux de 10 à 1000 + mm pour répondre à diverses exigences d'utilisation.
4. Largement utilisé: Convient aux équipements d'automatisation, aux bras robotiques et diverses occasions industrielles.
Spécifications du produit
Alésage (mm) | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | |
Type d'acteur | Double-jeu | |||||||||
Moyen de travail | Air propre (filtration 40UM) | |||||||||
Type de montage | Série Su / SC | Type de base fa fb ca cb cr lb tc tc-m | ||||||||
| Série SCD / SUD | Type de base fa lb tc tc-m | |||||||||
| Série SCJ / SUJ | Type de base fa lb tc tc-m | |||||||||
Pression garantie | 1,5 MPA | |||||||||
Plage de pression de travail | 0,1 à 0,9 MPA | |||||||||
Température de travail | -5 à 70 ° C | |||||||||
Plage de vitesse | 50 à 800 mm / s | |||||||||
Type de coussin | Coussin réglable | |||||||||
Coup de coussin | 20 mm | 32 mm | 45 mm | |||||||
Taille du port | G1 / 8 | G1 / 4 | G3 / 8 | G1 / 2 | G3 / 4 | |||||

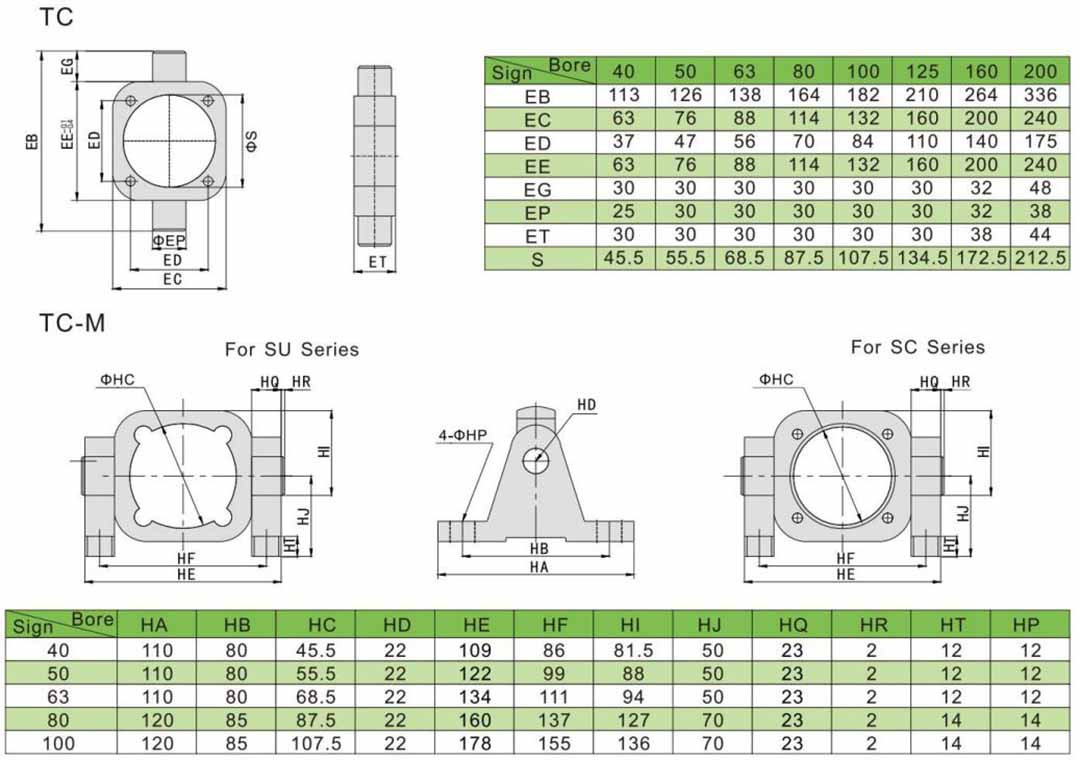

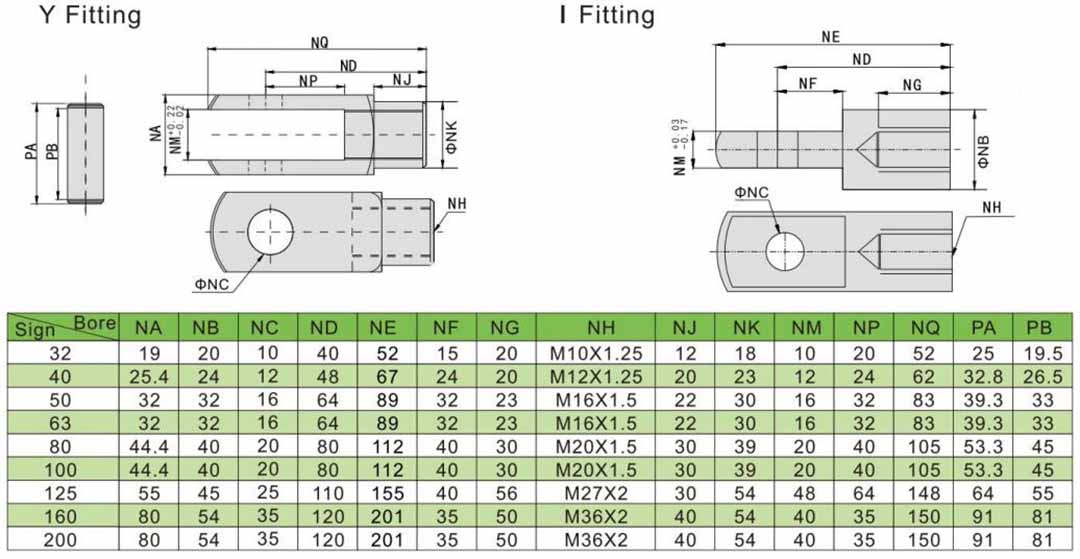

Dimensions principales
