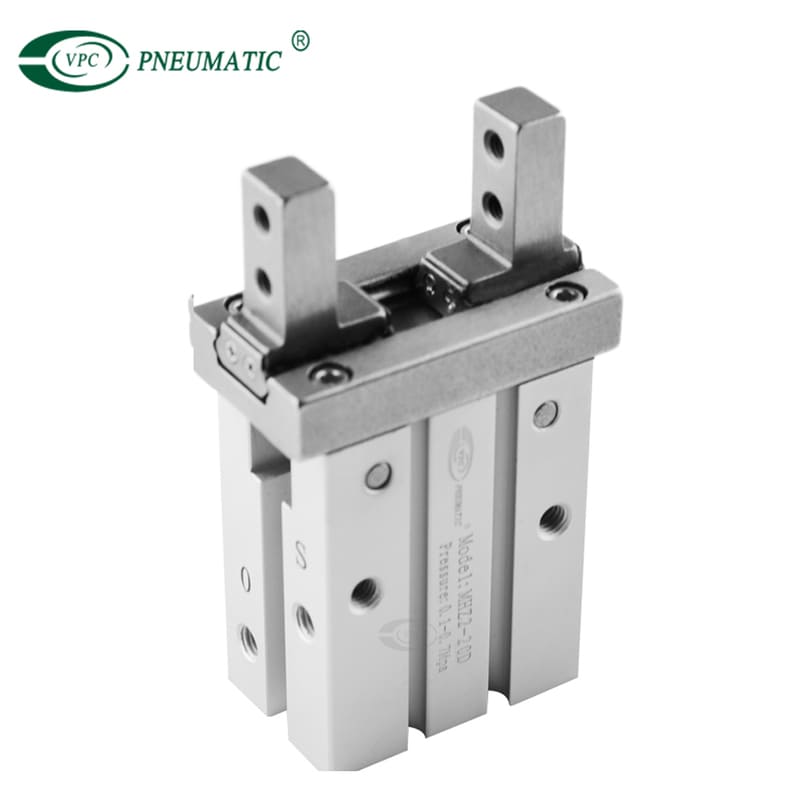

Description du produit
Spécifications du produit
| Moyen de travail | Air | ||
| Pression de fonctionnement | Double-jeu | Ф6: 0,15 à 0,7 MPa φ10: 0,2 à 0,7 MPa φ16 à φ40: 0,1 à 0,7 MPa | |
| Acteur unique | Normalement ouvert | Φ6: 0,3 à 0,7 MPa φ10: 0,35 à 0,7 MPa φ16 à φ40: 0,25 à 0,7 MPa | |
| Normalement fermé | |||
| Température de travail | -10 à 60 ℃ | ||
| Répétabilité | Φ6 à φ25: ± 0,01 mm φ32, φ40: ± 0,02 mm | ||
| Max. fréquence de fonctionnement | Φ6 à φ25: +0,01 mm φ32, φ40: ± 0,02 mm | ||
| Lubrification | Pas requis | ||

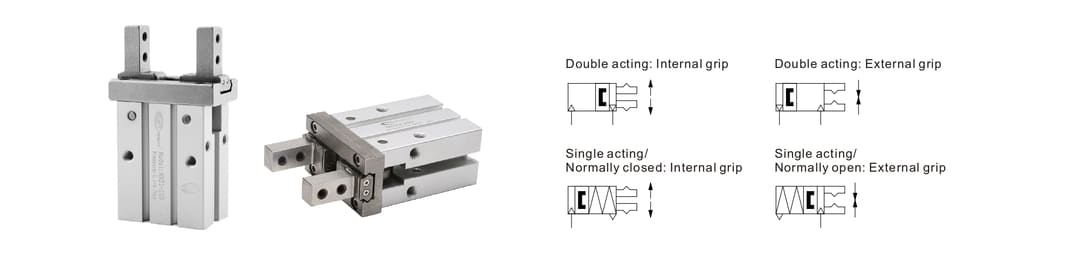

| Action | Double acteur / acteur unique | ||
※ Utilisez la pince avec un couvercle de poussière lorsqu'il est utilisé dans un endroit où il peut y avoir de la poussière.
| Action | Modèle | Taille de l'alésage (mm) | Force de capture * | AVC d'ouverture / clôture (les deux côtés) (mm) | Poids (g) | ||
| Force de capture par doigt Valeur effective (n) | |||||||
| Externe | Interne | ||||||
| Double-jeu | MHZ2-6D | 6 | 3.3 | 6.1 | 4 | 27 | |
| MHZ2-10D (N) | 10 | 11 | 17 | 4 | 55 | ||
| MHZ2-16D (N) | 16 | 34 | 45 | 6 | 115 | ||
| MHZ2-20D (N) | 20 | 42 | 66 | 10 | 230 | ||
| MHZ2-25D (N) | 25 | 65 | 104 | 14 | 420 | ||
| MHZ2-32D | 32 | 158 | 193 | 22 | 715 | ||
| MHZ2-40D | 40 | 254 | 318 | 30 | 1275 | ||
| Acteur unique | Normalement ouvert | MHZ2-6S | 6 | 1.9 | - | 4 | 27 |
| MHZ2-10S (N) | 10 | 7.1 | 4 | 55 | |||
| MHZ2-16S (N) | 16 | 27 | 6 | 115 | |||
| MHN2-20S (N) | 20 | 33 | 10 | 235 | |||
| MHZ2-25S (N) | 25 | 45 | 14 | 425 | |||
| MHZ2-32 | 32 | 131 | 22 | 760 | |||
| MHZ2-40 | 40 | 217 | 30 | 1370 | |||
| Normalement fermé | MHZ2-6C | 6 | - | 3.7 | 4 | 27 | |
| MHZ2-10C (N) | 10 | 13 | 4 | 55 | |||
| MHZ2-16C (N) | 16 | 38 | 6 | 115 | |||
| MHZ2-20C (N) | 20 | 57 | 10 | 235 | |||
| MHZ2-25C (N) | 25 | 83 | 14 | 425 | |||
| MHZ2-32C | 32 | 161 | 22 | 760 | |||
| MHZ2-40C | 40 | 267 | 30 | 1370 | |||
* Valeurs basées sur une pression de 0,5 MPa, point de capture L = 20 mm, au centre de la course

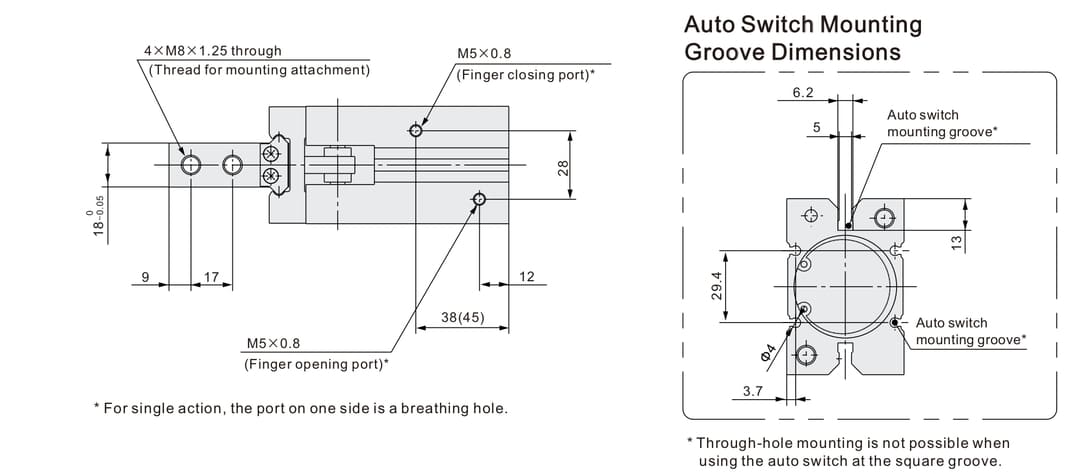

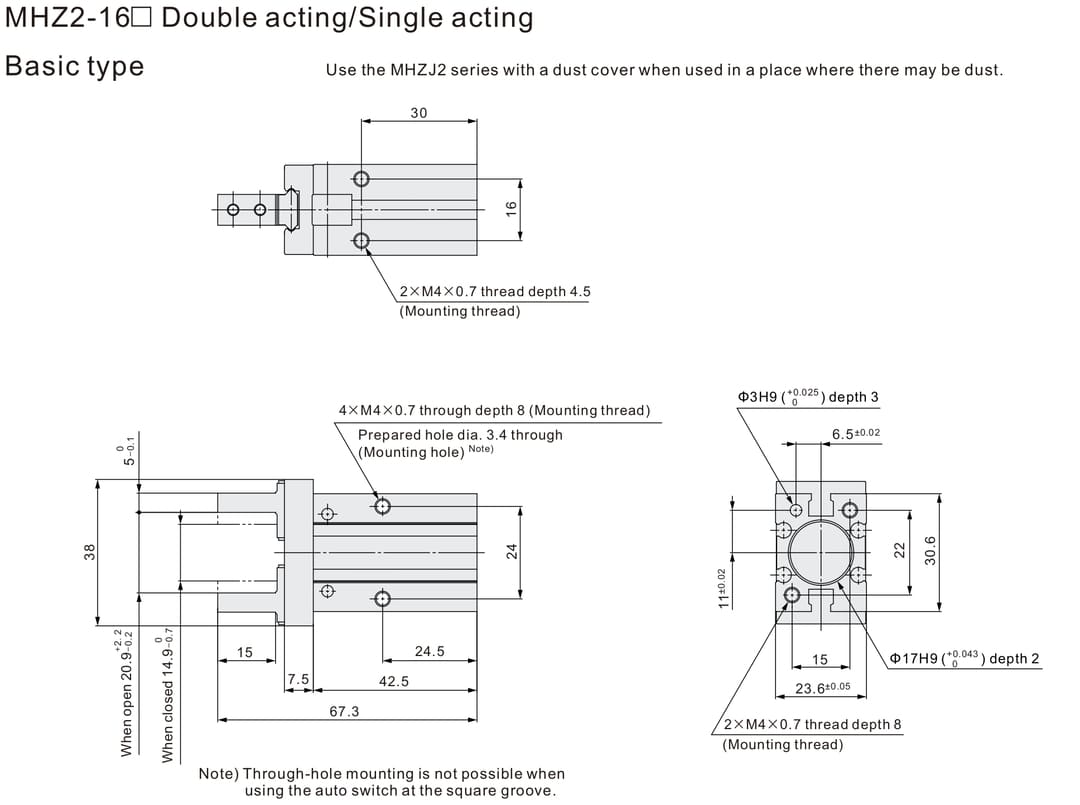

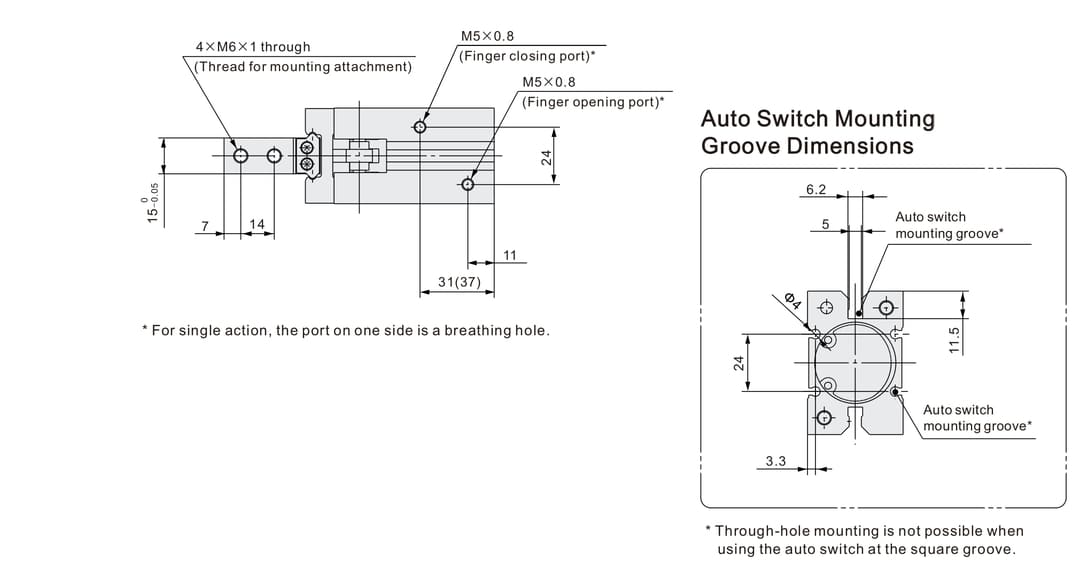

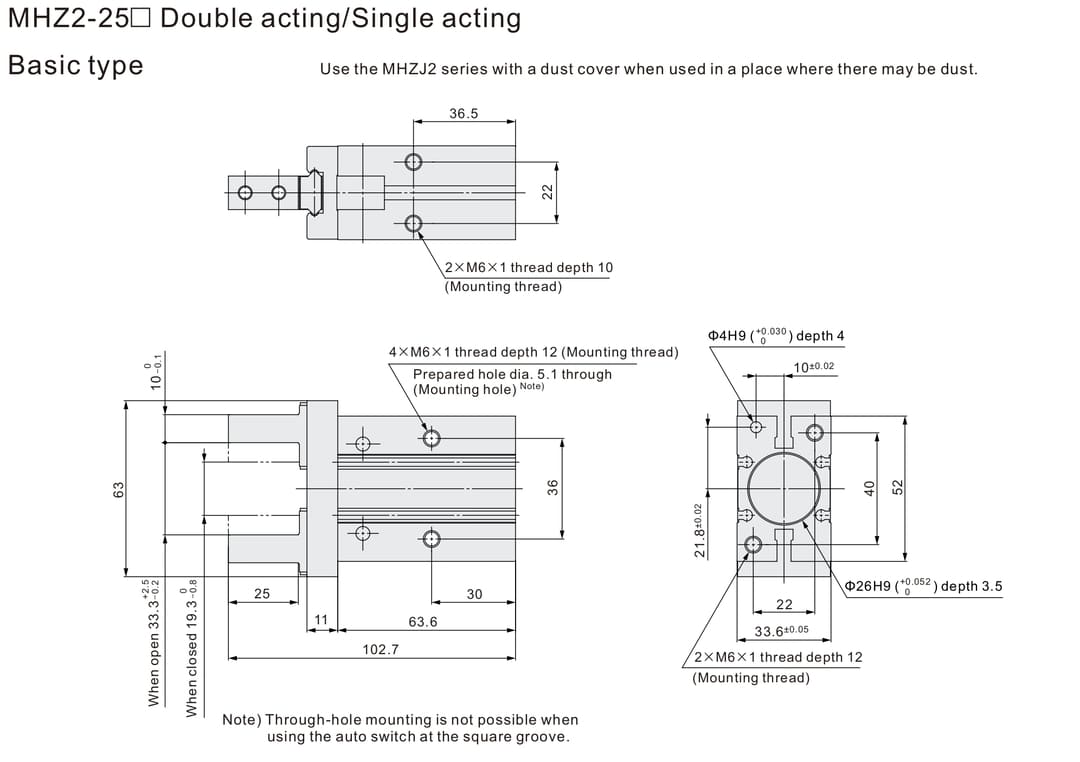

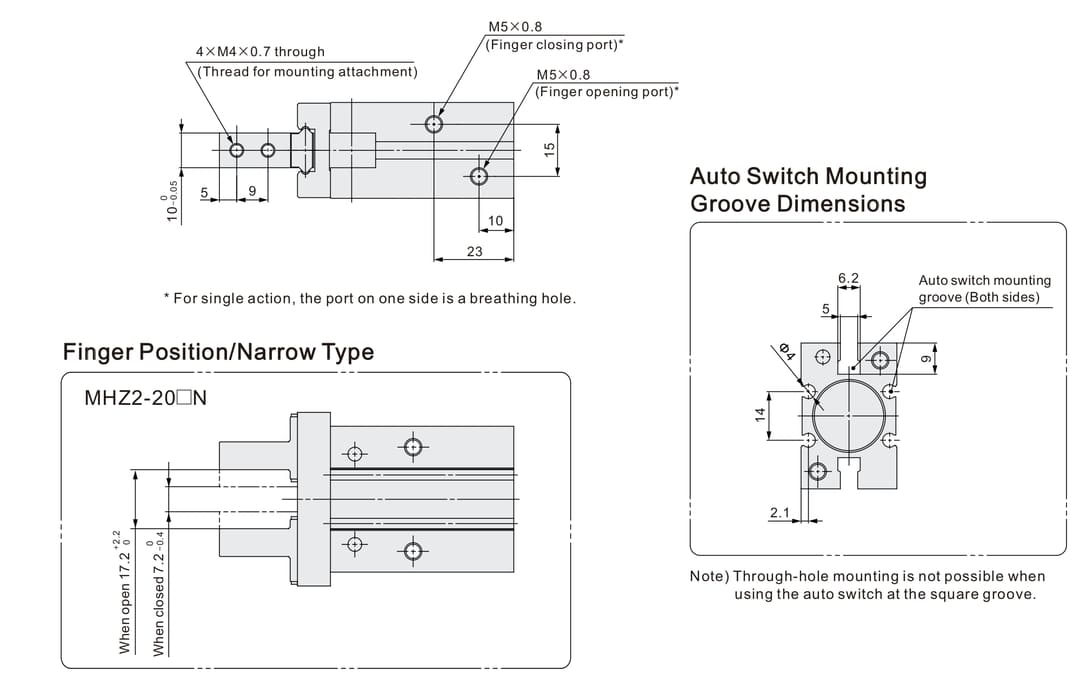

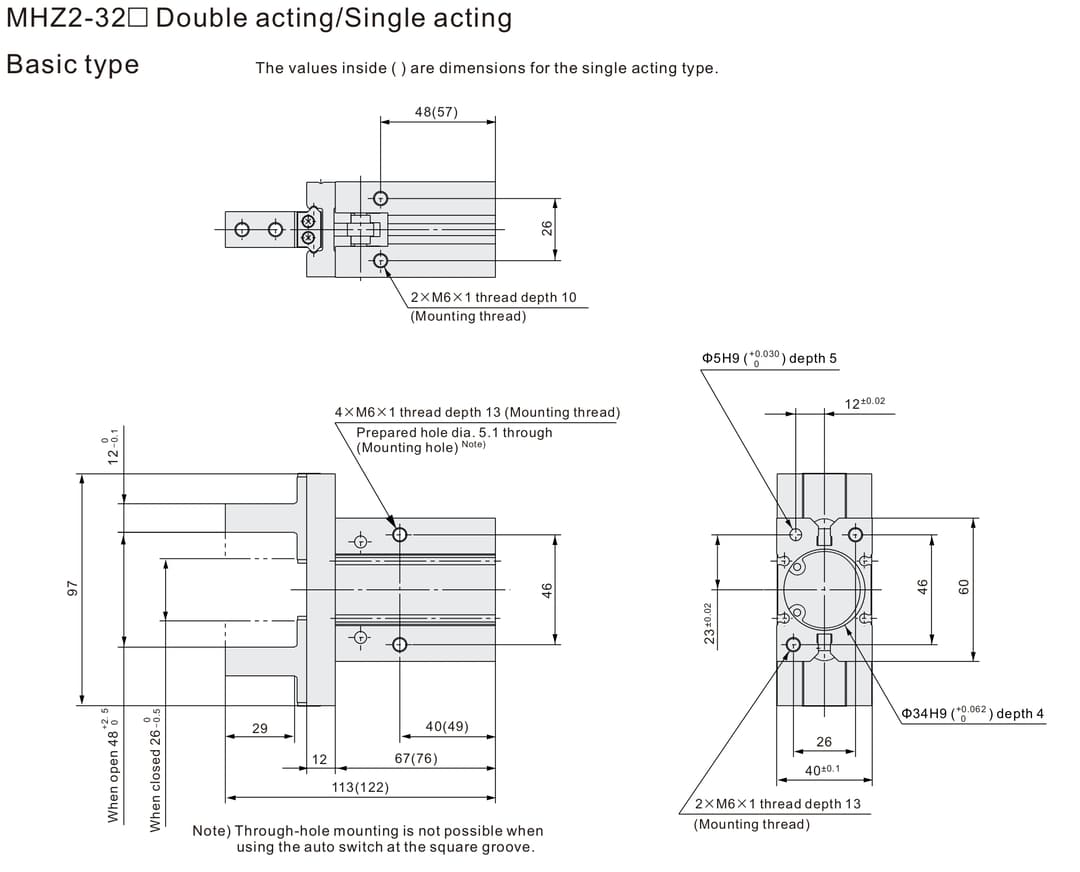

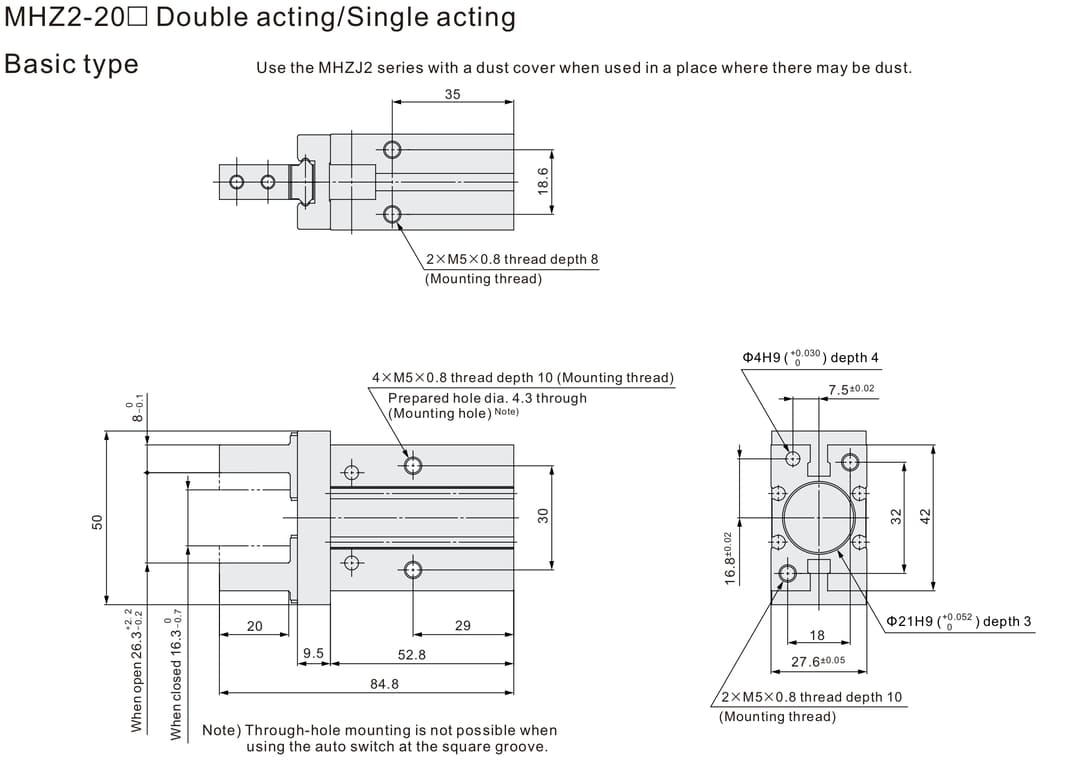

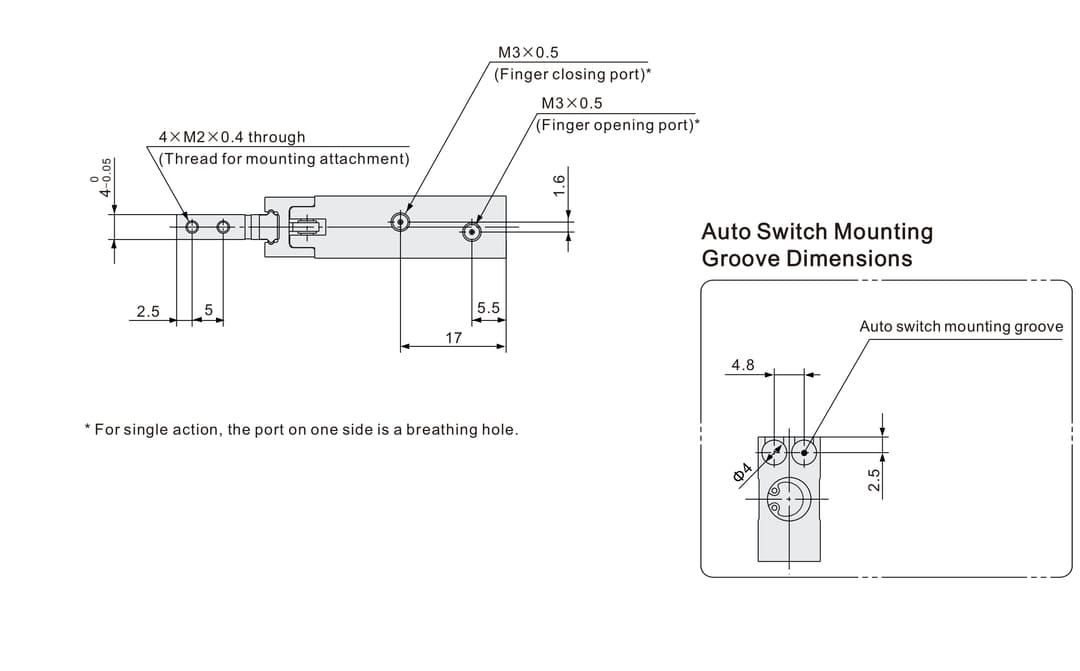

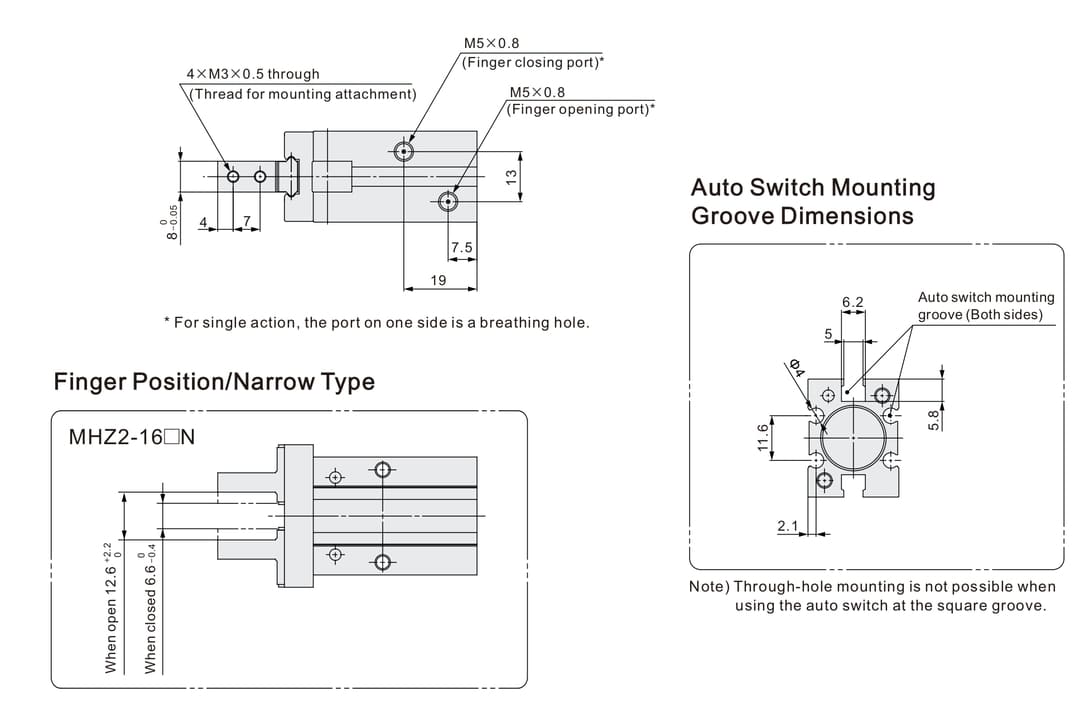

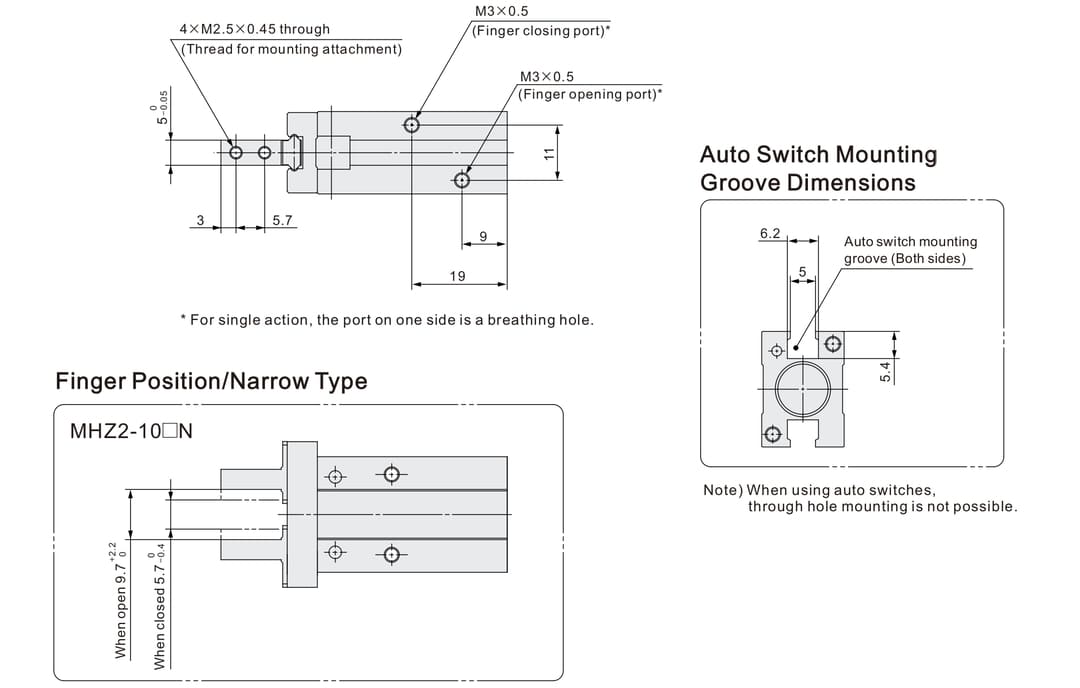

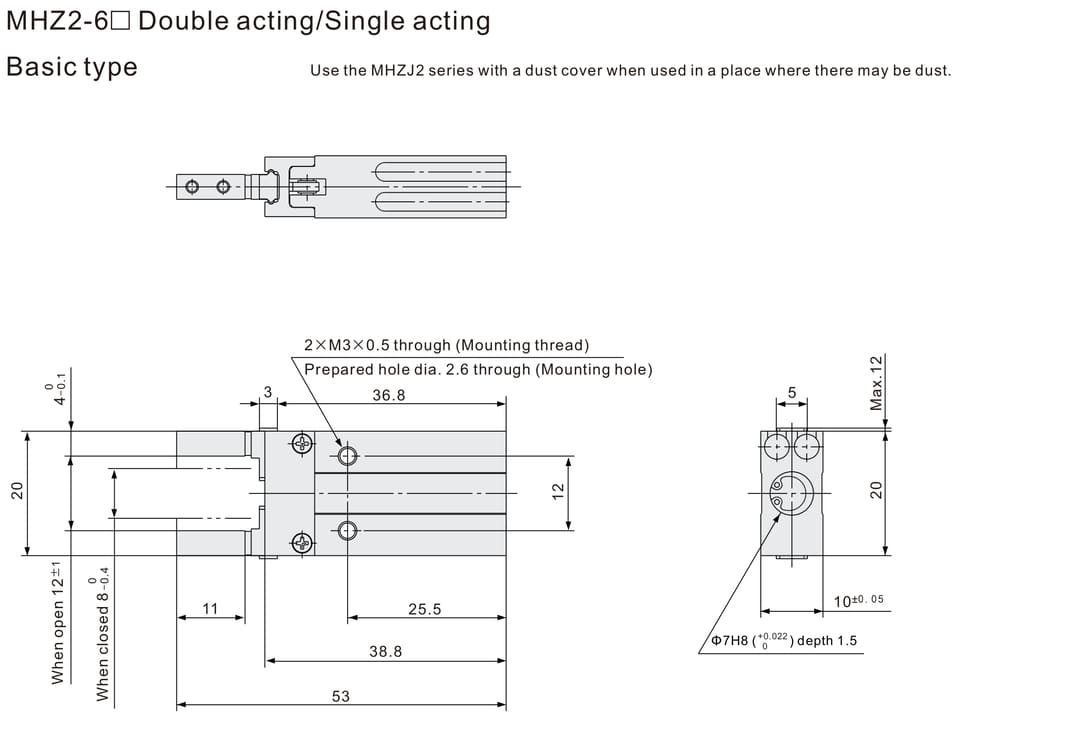

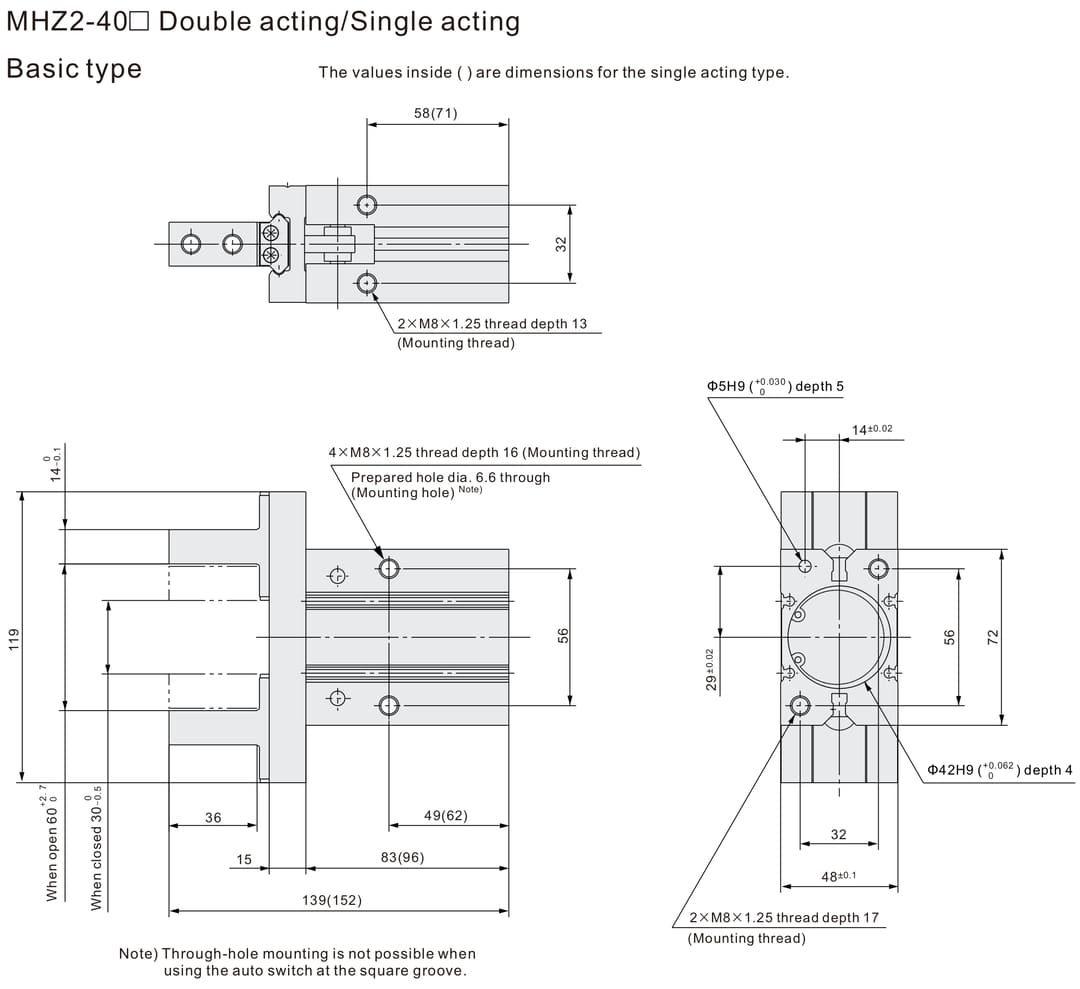

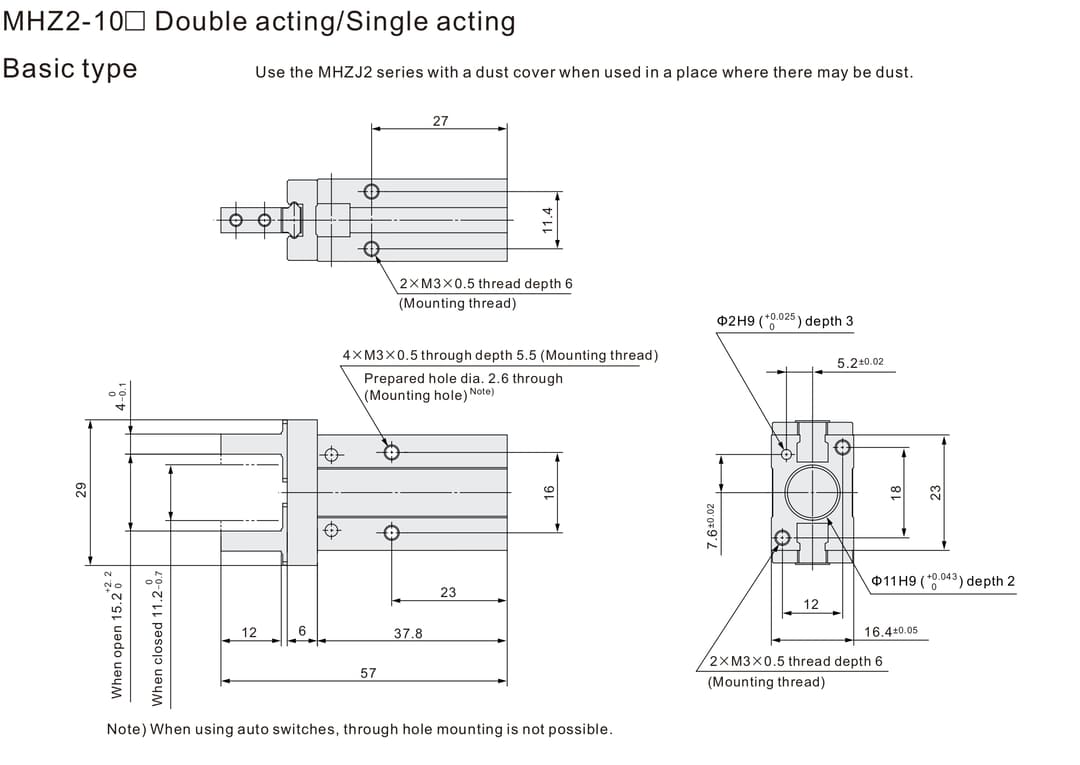

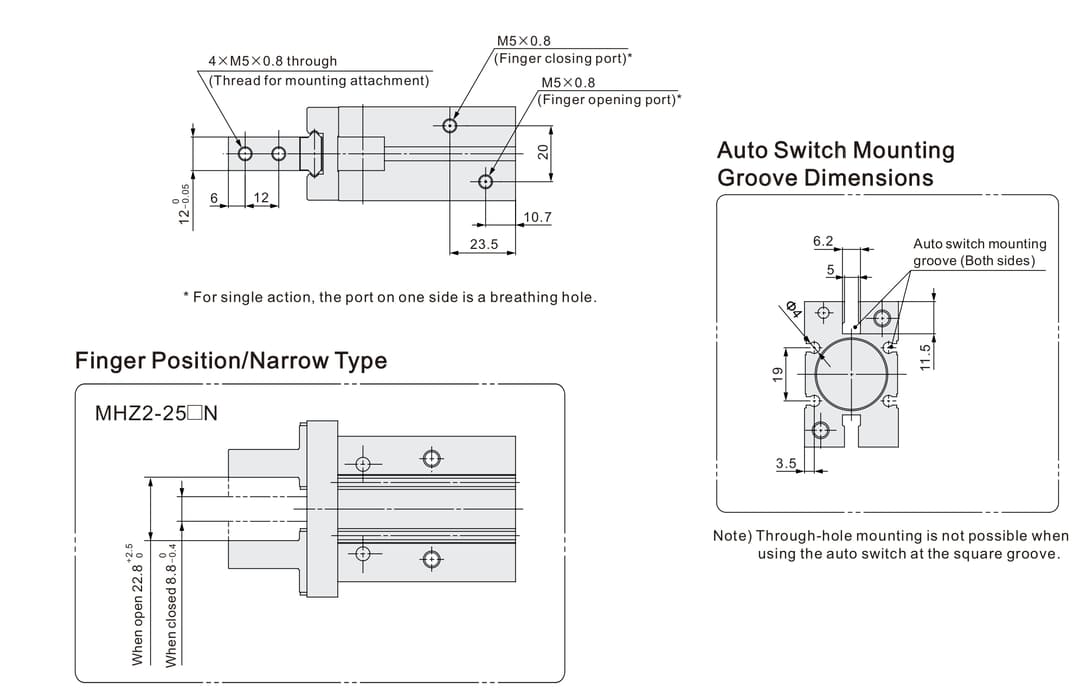

Dimensions principales
