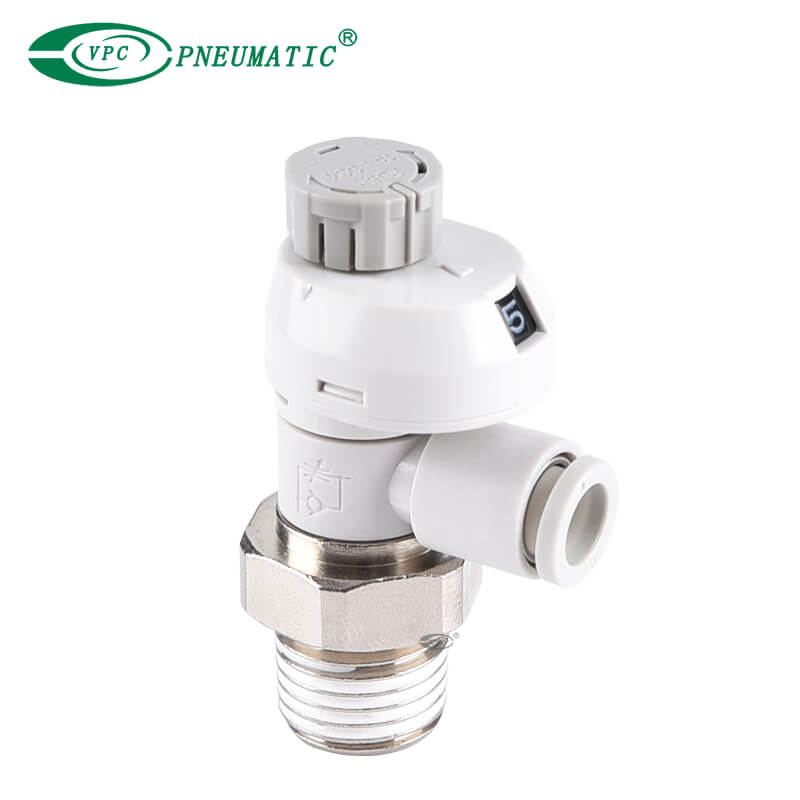

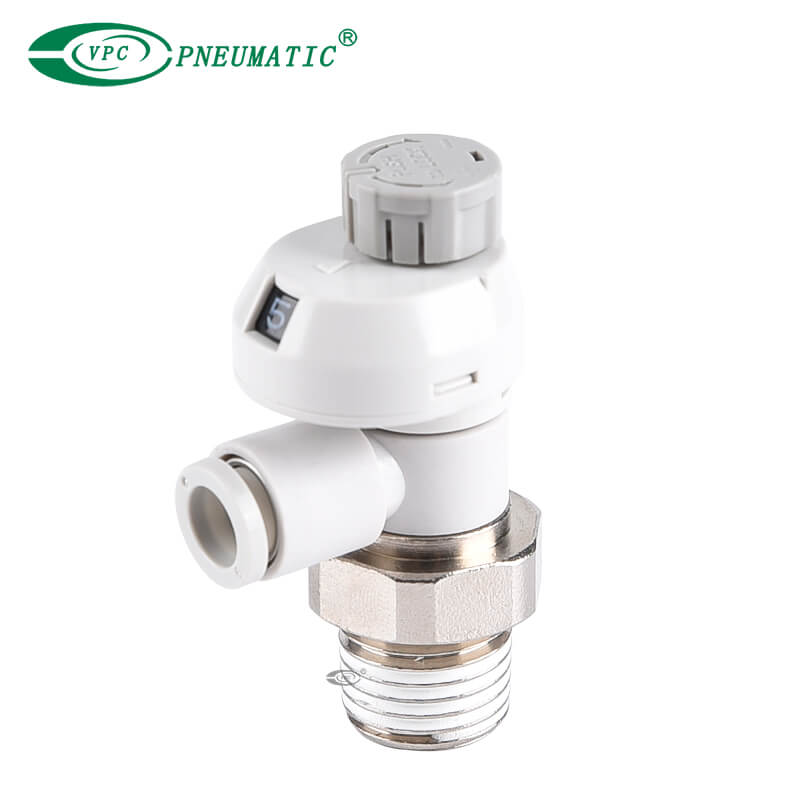

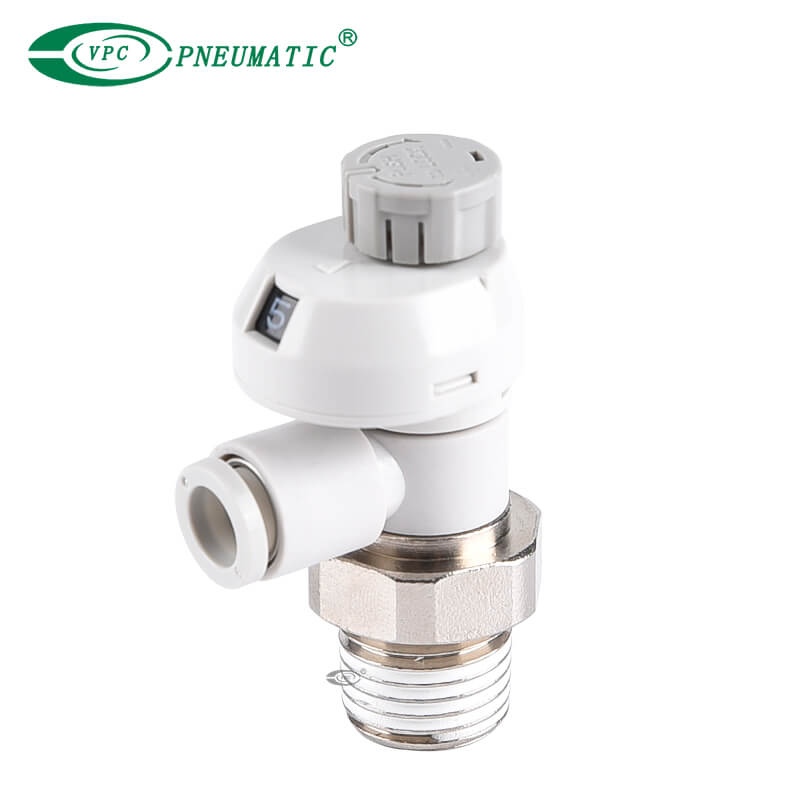

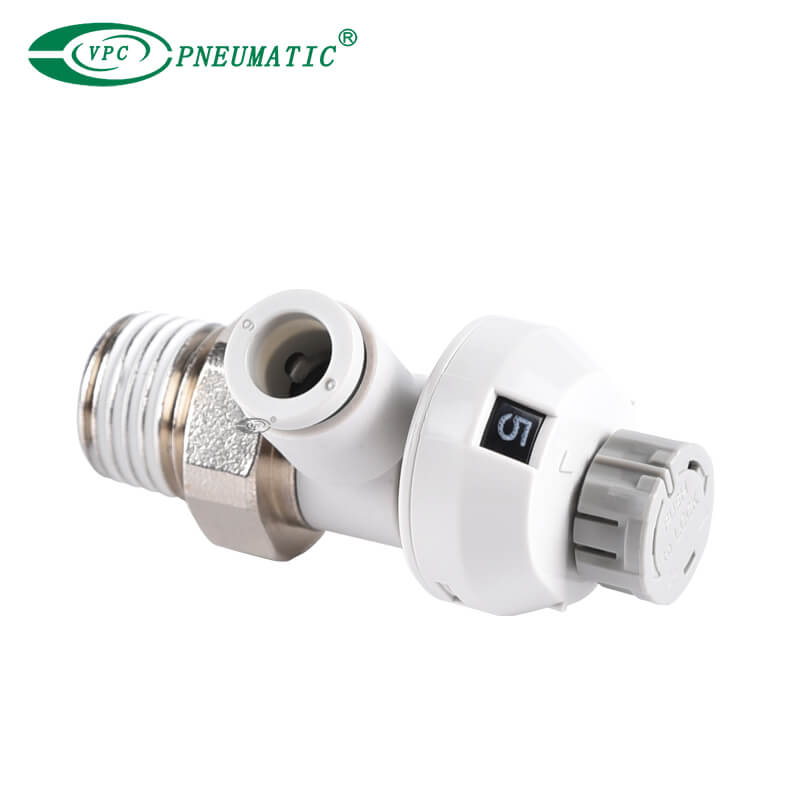

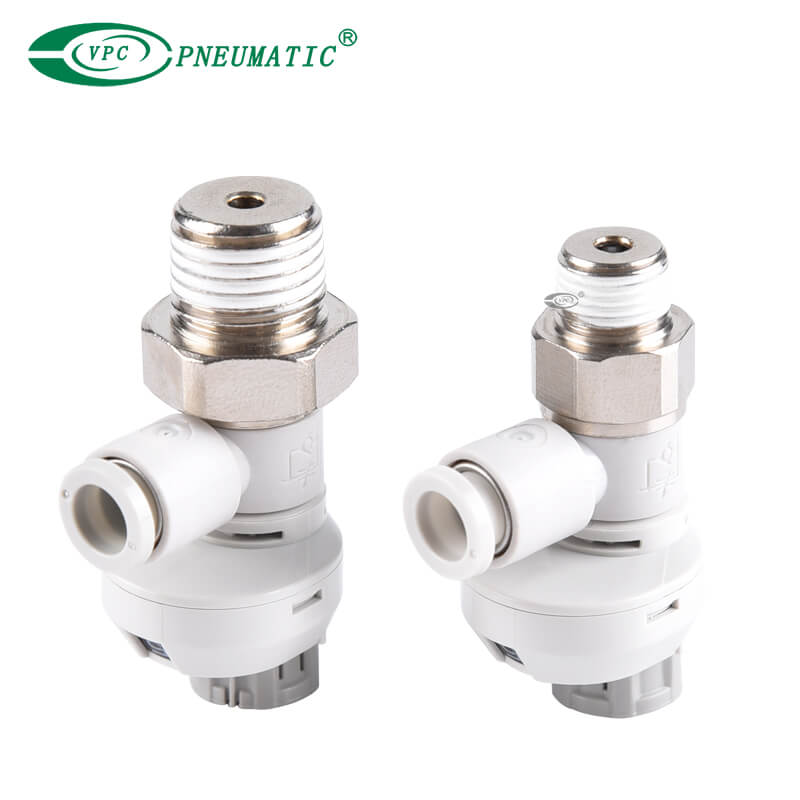

Contrôleur de vitesse AS-FS avec indicateur, type de coude

Contrôleur de vitesse AS-FS avec indicateur, type de coude

Le contrôleur de vitesse AS-FS avec indicateur est un dispositif de contrôle de flux précis et efficace conçu pour permettre le contrôle des débits d'air, assurant des performances optimales des cylindres et actionneurs pneumatiques.

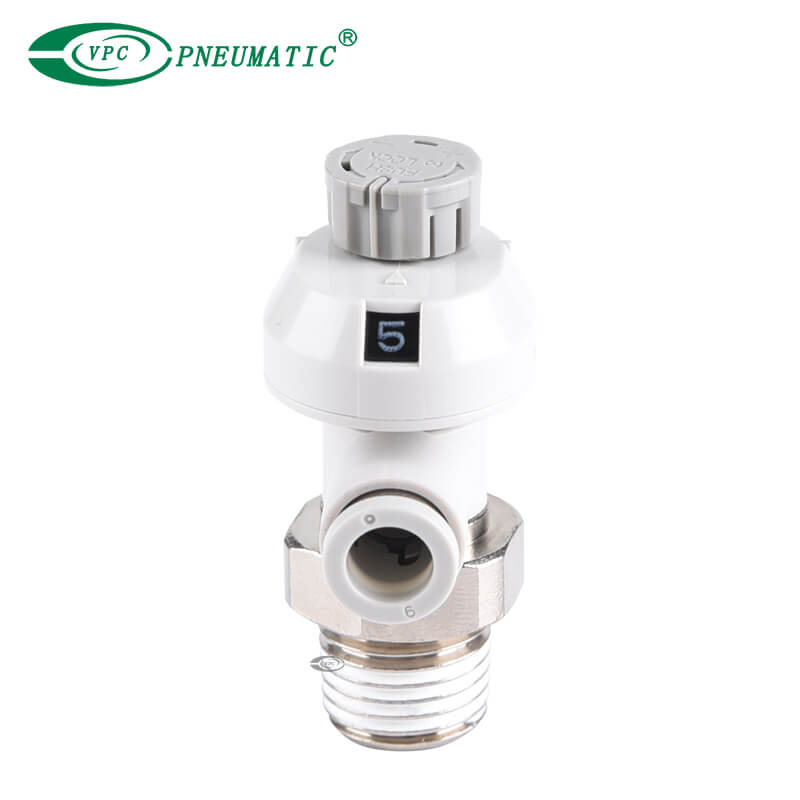

1. La fenêtre indicatrice permet la vérification numérique du réglage du débit, ce qui peut réduire considérablement le temps de réglage et les erreurs.
2. Options de taille corporelle disponibles en différentes tailles pour répondre à divers diamètres de tubes et exigences d'écoulement.
3. Le type de contrôle dispose d'une plus grande poignée de type Push-Lock pour un fonctionnement facile.

Modèle:
AS2201FS-02-06S
Marque de produit:
VPC Pneumatic

Moyen de travail:	Air comprimé
Taper:	Coude Universel
Type de fil:	R, npt, g
Garantie de qualité:	2 ans
État de disponibilité:



enquête Ajouter au panier

Description du produit

■ Caractéristique du produit

1. L'indication numérique des rotations des boutons de débit réduit le temps de réglage du débit et les erreurs de réglage.

2. 4 Les directions de la fenêtre indicatrice offrent une visibilité améliorée, 0 °, 90 °, 180 °, 270 °.

3. Et le marquage de chaque marque de 90 ° permet un fonctionnement plus facile.

4. Reproductibilité améliorée du débit. Position de bouton stable lorsqu'elle est complètement fermée (pas de débit) sur la face de contact

bouchon (bouchon rotatif). Variations minimales du débit entre les rotations des boutons.

5. Les raccords à une touche sont plus faciles à insérer et à retirer le tube.

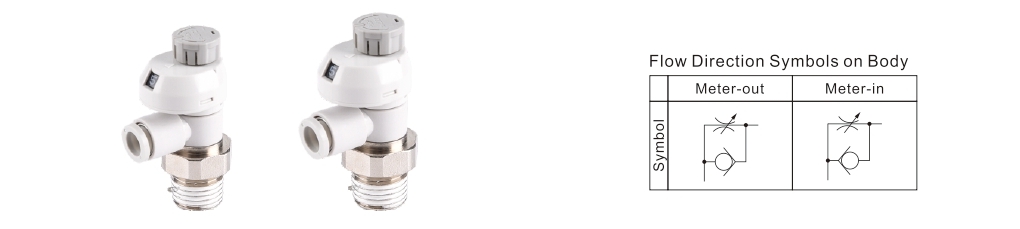

■ Symbole

Contrôleur de vitesse AS-FS avec symbole indicateur

contrôleur de vitesse

Spécifications du produit

■ Spécifications

Moyen de travail	Air
Pression de preuve	1,5 MPa
Pression de travail	1 MPA
Pression de travail	0,1 MPa
Température de travail	-5 à 60 ℃ (pas de congélation)
Matériau de tube applicable	Nylon, nylon doux, polyuréthane, FEP, PFA

* Utilisez la prudence concernant le maximum. Pression de fonctionnement lorsque des tubes en nylon ou en polyuréthane doux sont utilisés.

■ modèle

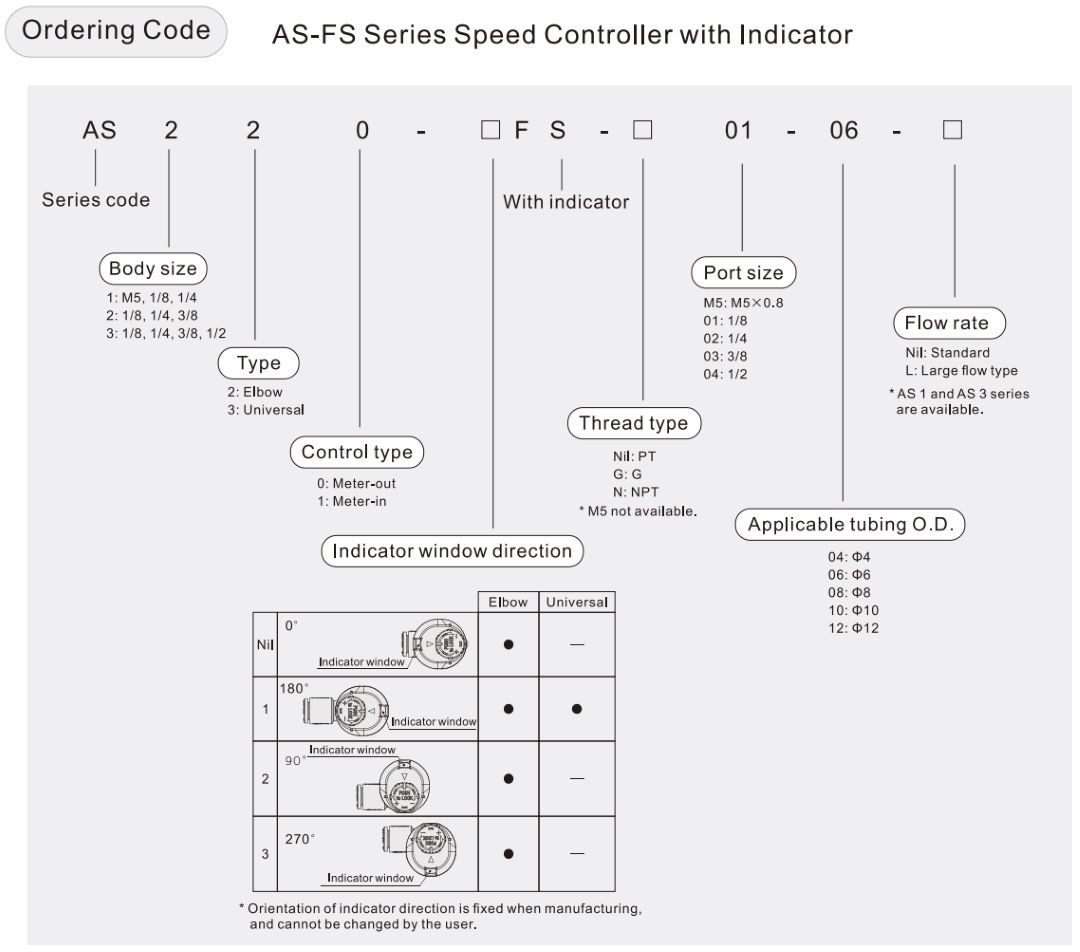

Modèle	Taille du port		Méthode de joint	Tube applicable OD					Max. Nombre de rotations

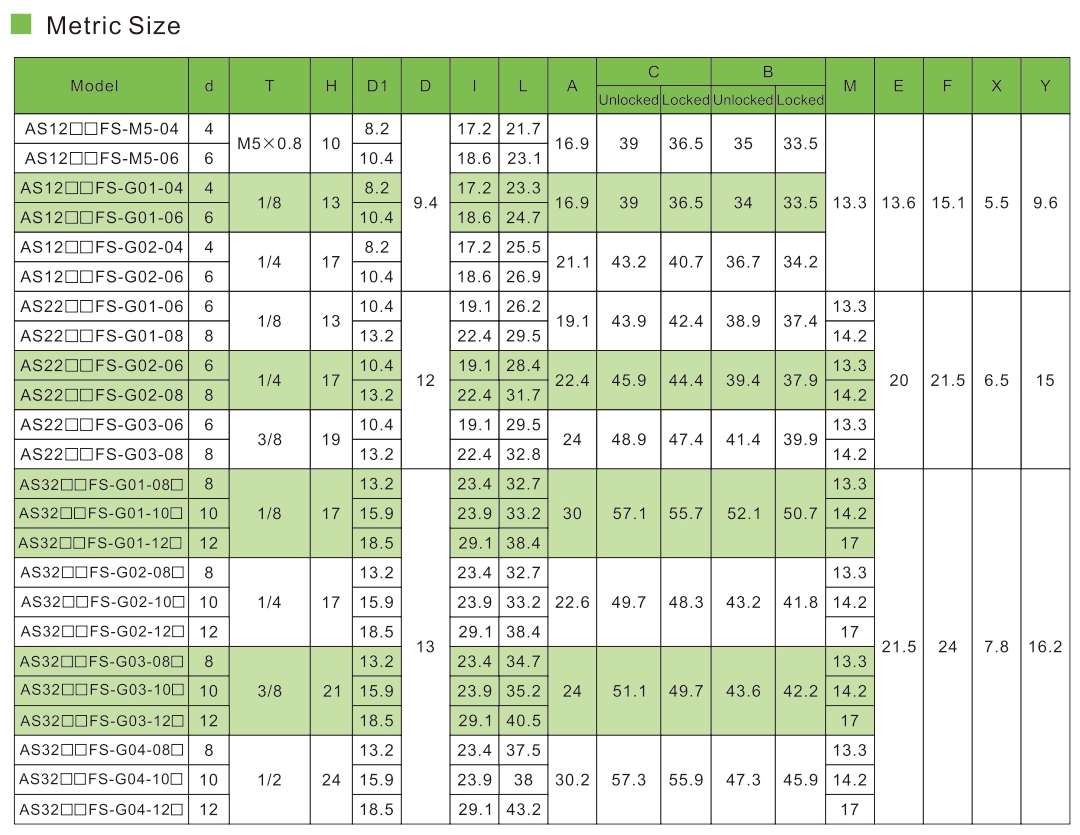

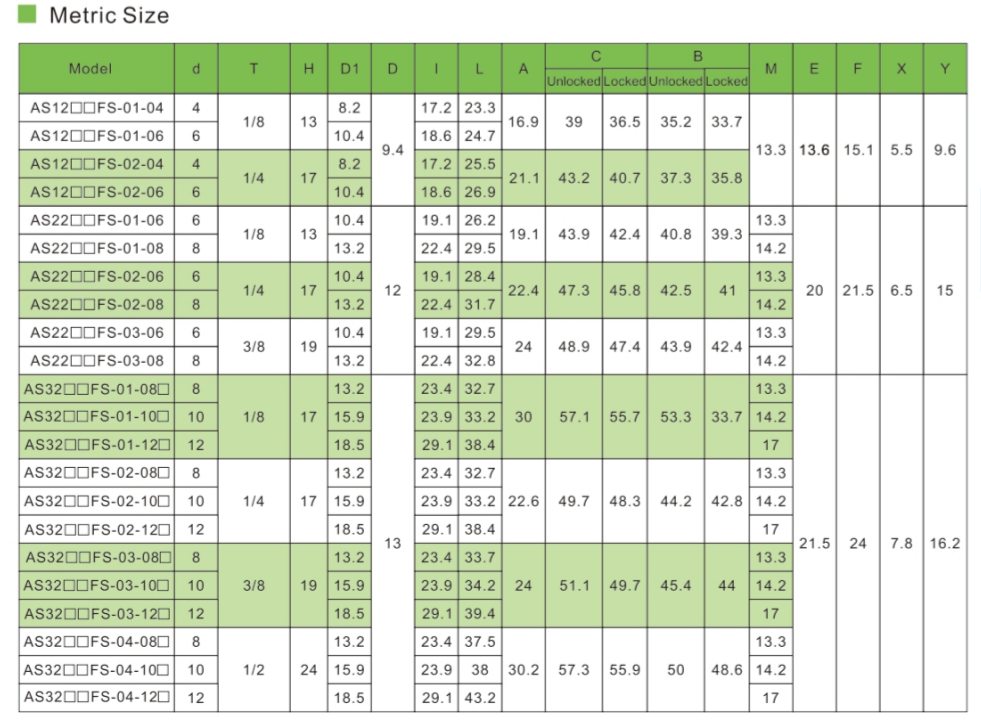

				Taille métrique
				4	6	8	10	12
AS1 □ □ 1FS □ -M5 □	M5x0.8		Joint joint	●	●	●			8
AS1 □ □ 1FS □ -U10 / 32 □	10-32Unf		Joint joint	●	●	●			8
AS2 □ □ 1FS □ - □ 01	R npt	1/8	Scellant	●	●	●	●		10
AS2 □ □ 1FS □ - □ 02		1/4		●	●	●	●
AS3 □ □ 1FS □ - □ 02		1/4				●	●	●
AS3 □ □ 1FS □ - □ 03		3/8				●	●	●
AS4 □ □ 1FS □ - □ 04		1/2					●	●
AS2 □ □ 1FS □ -G01	G	1/8	Sceau du visage	●	●	●	●
AS2 □ □ 1FS □ -G02		1/4		●	●	●	●
AS3 □ □ 1FS □ -G02		1/4			●	●	●	●
AS3 □ □ 1FS □ -G03		3/8			●	●	●	●
AS4 □ □ 1FS □ -G04		1/2					●	●

* 1. 'Sans scellant ' Le type peut être sélectionné comme option standard.

* 2. Seuls les tubes en polyuréthane sont applicables pour 2.

* 3. Il existe des différences dans le taux réel comme par la fenêtre indicatrice sur le nombre maximum de rotations en fonction du produit individuel.

* 4. Le type universel n'est pas disponible.

■ Débit et conductance sonore

Modèle		AS1 □ □ 1FS-M5 □	AS2 □ □ 1FS-01		AS2 □ □ 1FS-02			AS3 □ □ 1FS			AS4 □ □ 1FS
Tube	Taille métrique	Ф4 ф6	Ф4	Ф6 ф8 ф10	Ф4 '	Ф6	Ф8 ф10	Ф6	Ф8	Ф10 ф12	Ф10	Ф12


Caux C: la conductance sonique dm³ / (s.bar)	Flux libre	0.3	0.6	0.6	1	1.3	0.5	1.6	1.7	2.5	4.4	4.8
	Flux contrôlé	0.3	0.7	0.8	0.9	1.3		2.1	2.4	3.3	4.4	4.9
Valeurs b: rapport de pression critique	Flux libre	0.4	0.2	0.3	0.3	0.4		0.4		0.3	0.3
	Flux contrôlé	0.2	0.2	0.3	0.3			0.3			0.3
