Comprendre les normes ISO en pneumatique

◆ Site Web de langue espagnole officielle VPC

1. Qu'est-ce qu'un cylindre iso?

L'iso-cylindre est une norme pour les actionneurs pneumatiques développé par l'Organisation internationale pour la normalisation (ISO). répondent Cette norme garantit , que les actionneurs pneumatiques .

Par conséquent, différentes marques , de fabricants et modèles sont facilement interchangeables tant qu'ils respectent les mêmes iso-cylindres.

Norme de cylindre pneumatique

* Si vous avez des questions sur les normes ISO pour les cylindres pneumatiques, veuillez contacter VPC pneumatique.

2. Quels sont les types d'iso-cylindres?

① ISO 15552 - Cylindre standard

ISO 15552: 2018 - puissance du fluide pneumatique - cylindres avec des montages détachables, 1 000 kPa (10 bar), alésages de 32 mm à 320 mm - dimensions de base, de montage et accessoires.

(De: https://www.iso.org/standard/66921.html)

Caractéristiques clés:

• Interchangeabilité élevée: alternative à l'ISO 6431 et au VDMA standard allemand 24562.

• Dossier d'air réglable standard pour un contrôle lisse de la fin du temps.

• Aimant intégré dans le piston du cylindre pour détecter la position.

• Disponible dans diverses constructions robustes, y compris les styles profilés et tient-rod.

• Une large gamme d' accessoires de cylindres est disponible.

Série DNC ISO 6431 Cylindre pneumatique standard

SI Series Mickey Mouse Tube Pneumatic Cylinder

Série CP96 ISO15552 Cylindre standard

② ISO 6432 - Cylindre mini / rond

ISO 6432: 2015 Pneumatique Power Power - Cylindres à tige unique , série de 1 000 kPa (10 bar), alésages de 8 mm à 25 mm - dimensions de base et de montage.

(De: https://www.iso.org/standard/64054.html)

Caractéristiques clés:

• Petite taille et structure compacte, idéale pour les applications limitées dans l'espace .

• Coussin élastique intégré pour l'amorti, non réglable.

• Disponible en acier inoxydable.

• Montage flexible via des fils sur la couverture avant ou des accessoires de montage à l'arrière.

Mini cylindre en acier inoxydable de la série DSNU

Mini-cylindre de la série Mal

③ ISO 21287 - Cylindre compact

ISO 21287: 2018 - Poide pneumatique Power - Cylindres compacts, série de 1 000 kPa (10 bar) , avec des alésages de 20 mm à 200 mm - dimensions de base, de montage et accessoires.

Caractéristiques clés:

• Avec le même alésage et la même course, sa longueur globale est de 40% à 50% plus courte qu'un cylindre ISO 15552.

• Il dispose d'un coussin élastique intégré.

• Il peut être monté en bas ou en côté , supérieur , du cylindre , éliminant le besoin de supports de montage supplémentaires.

• Sa force de sortie est équivalente à celle d'un cylindre standard du même alésage, garantissant une poussée suffisante même dans les espaces confinés.

C (D) Cylindre compact à tige unique à double action

Cylindre compact Addu Aevu Series

Série ADN ISO 21287 Cylindre compact

ISO15552 vs ISO6431 vs ISO6432 vs ISO21287

3. Comment choisir le cylindre standard ISO?

① Déterminer les exigences de l'application : Identifier la poussée requise, la traction, la vitesse, l'environnement de fonctionnement, etc.

② Sélectionnez la norme ISO appropriée :

• Conception du nouveau projet: hiérarchisez la norme ISO 15552 la plus universelle.

• Réparation / remplacement de l'équipement: confirmez la norme ISO à laquelle le cylindre existant est conforme. ( ISO 15552 peut remplacer directement les cylindres ISO 6431 plus anciens .)

• Exigences spécifiques du marché / client: par exemple, les exportations vers l'Amérique du Nord peuvent nécessiter des normes NFPA.

③ Sélectionnez Type de cylindre : En fonction des exigences d'espace et de charge, choisissez entre Standard (ISO 15552), compact (ISO 21287) ou miniature (ISO 6432).

④ Déterminer les paramètres spécifiques : alésage, course, méthode de montage (bride, pied, trunnion, etc.), type d'amorti et fixations d'extrémité de tige.

4. Pourquoi les normes ISO sont-elles importantes pour les cylindres pneumatiques?

• Interchangeabilité : Les cylindres de différentes marques peuvent être directement interchangés tant qu'ils adhèrent aux mêmes normes ISO.

• Conception et approvisionnement simplifiés : les ingénieurs peuvent concevoir en fonction des dimensions standard , éliminant la nécessité de réserver de l'espace pour des marques spécifiques. Le personnel d'approvisionnement peut également trouver des fournisseurs qualifiés dans le monde entier.

• Entretien simplifié et coûts réduits : Pendant l'entretien de l'équipement, les ingénieurs peuvent rapidement remplacer les pièces de remplacement simplement en sélectionnant des pièces en fonction des normes ISO. Pour les produits trop chers, des alternatives peuvent réduire les coûts de production.

• Assurance qualité : les normes ISO spécifient non seulement les dimensions, mais couvrent également les évaluations de pression, les méthodes d'amorti, la précision des AVC et d'autres facteurs, assurant une base de référence pour la qualité du produit.

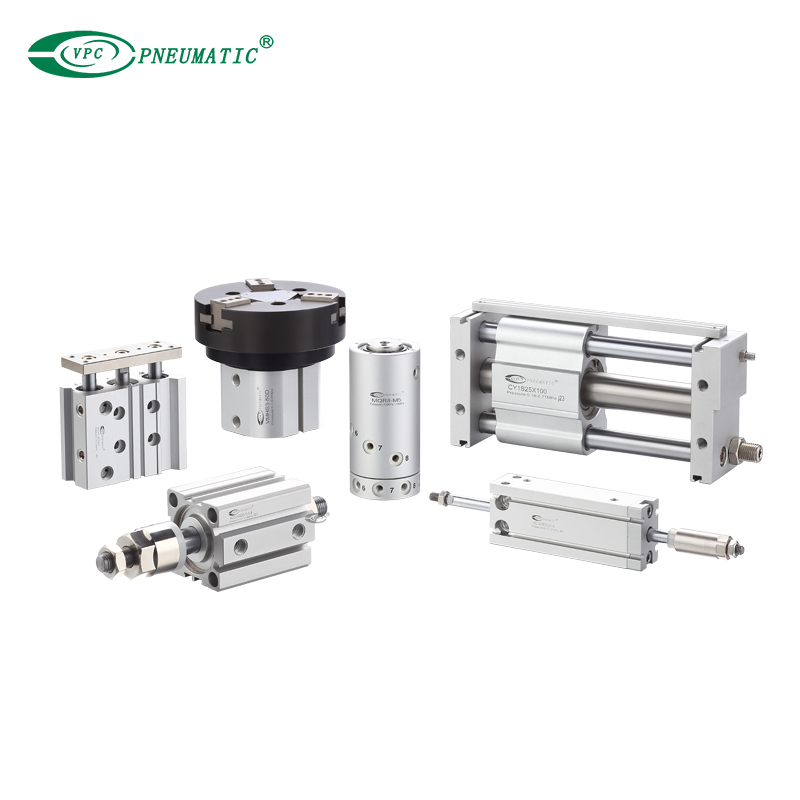

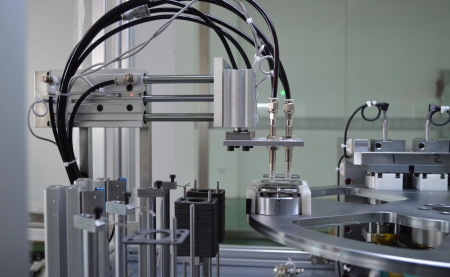

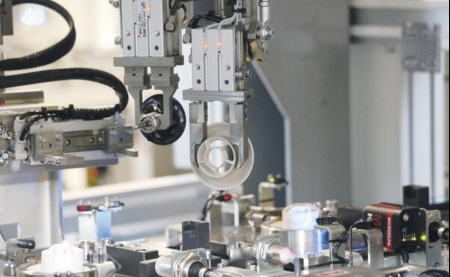

5. Cylindres et applications non standard

Les cylindres sans canne , cylindres rotatifs et les cylindres guidés ont souvent leurs propres normes de fabricant plutôt que des normes internationales unifiées. Dans des conditions de fonctionnement spéciales (telles que la résistance à l'explosion , à haute température et la qualité alimentaire ), des cylindres avec des matériaux spéciaux et des joints sont nécessaires.

Cylindre sans tige à couplage magnétique Cy1

MSQ Series Rotary Table Rack & Pigion Cylinder

Série MGPM Cylindre pneumatique guidé compact

Nos cylindres sont fabriqués en stricte selon les normes ISO, garantissant une interchangeabilité complète et une compatibilité avec d'autres marques. Nous pouvons également les personnaliser selon vos spécifications. Contactez l'équipe technique de VPC Pneumatic pour trouver le bon produit pour vous!
