| Matériel: | |
|---|---|

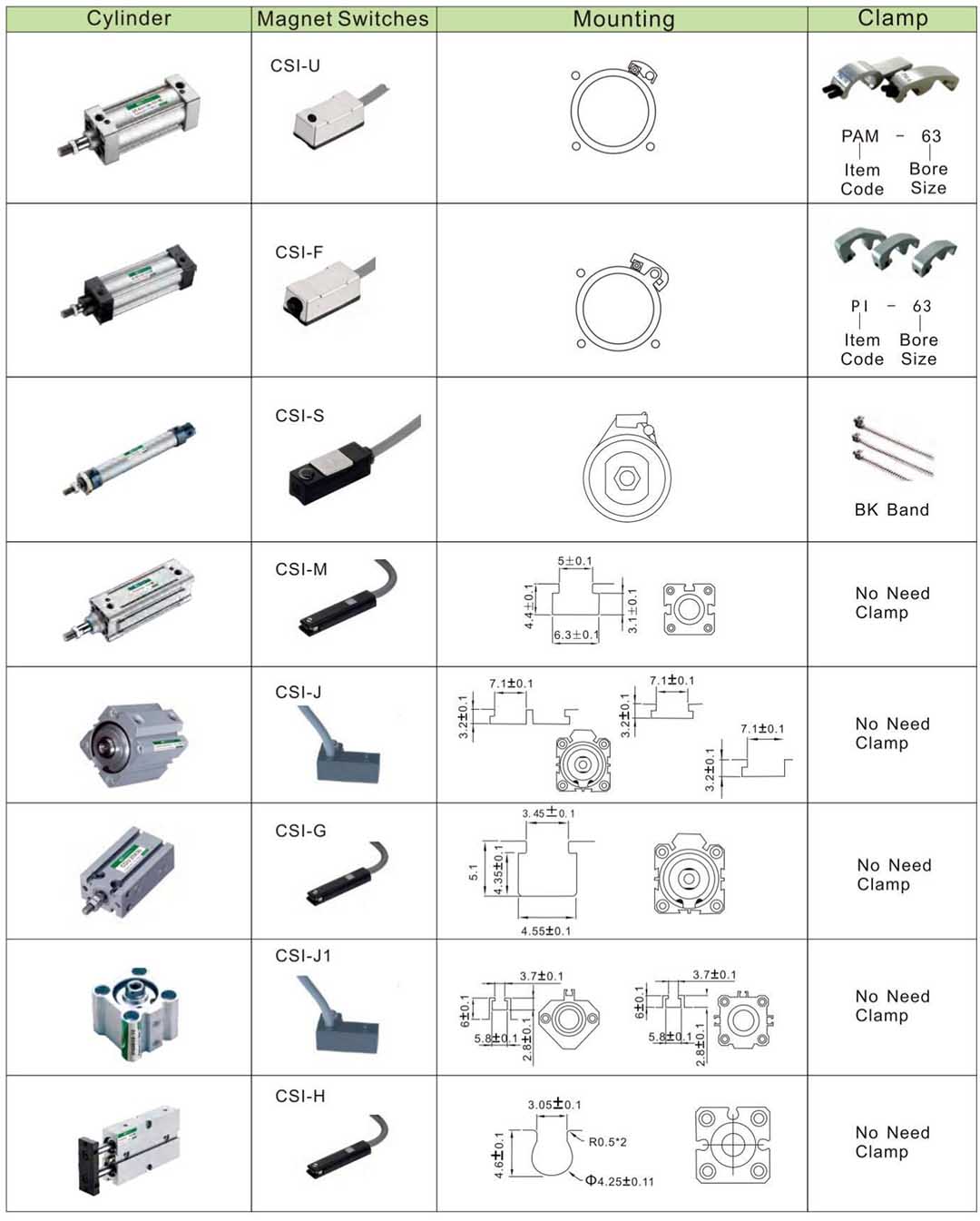

| Vérins applicables: | |

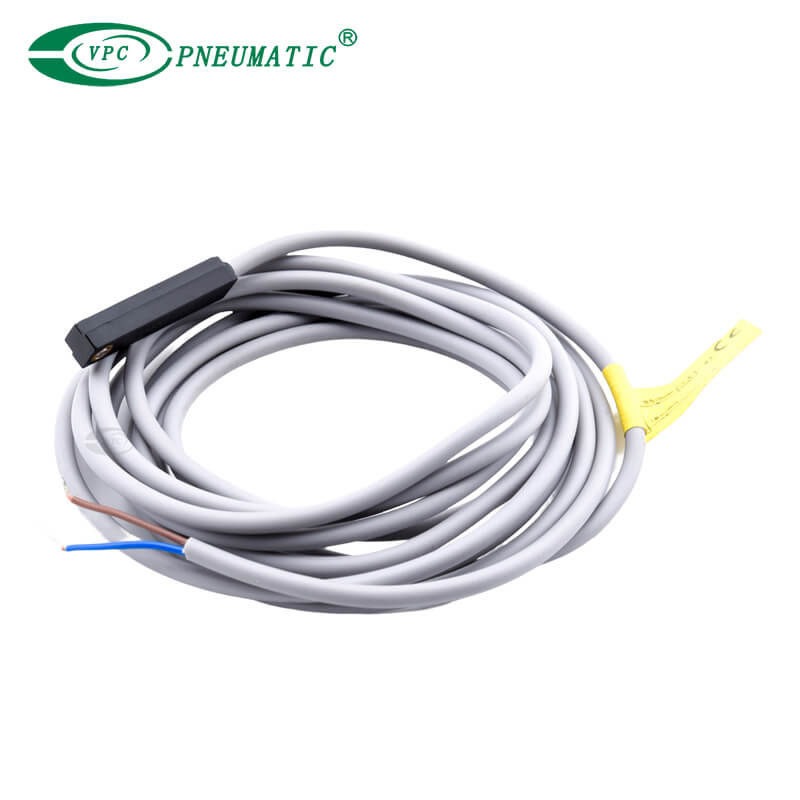

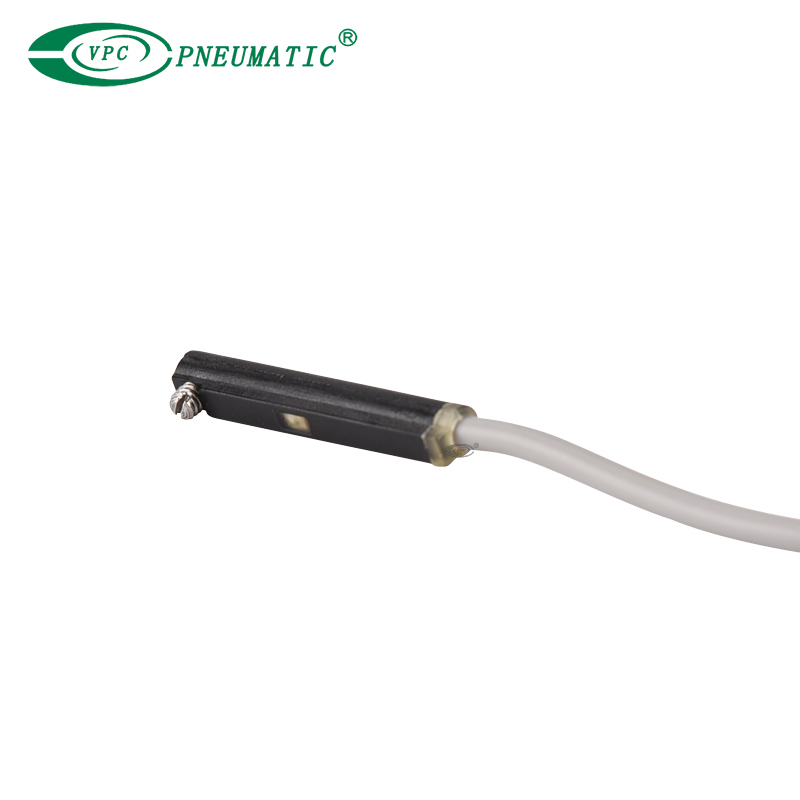

Description du produit
1. Conception compacte : petit et léger, adapté aux applications limitées en espace.
2. Technologie de détection magnétique : utilise un capteur magnétique pour détecter la position du piston à l'intérieur d'un cylindre pneumatique.
3. Haute sensibilité : capable de détecter de faibles champs magnétiques, assurant une détection de position précise.
4. Durabilité : Construit avec des matériaux qui offrent une haute résistance à l'usure et aux facteurs environnementaux, tels que la poussière et l'humidité.
5. Installation facile : peut être facilement monté sur des vérins pneumatiques à l'aide de pinces ou d'autres accessoires de montage.
6. Indicateur LED : équipé d'un indicateur LED pour une confirmation visuelle de l'état de l'interrupteur (marche/arrêt).
7. Large plage de tension de fonctionnement : compatible avec différents niveaux de tension, allant généralement de 5 V à 240 V AC/DC.
8. Options de sortie : fournit différents types de sorties (NPN, PNP ou Reed) pour s'adapter à différents systèmes de contrôle.
9. Résistance aux chocs et aux vibrations : Conçu pour résister aux environnements industriels présentant des niveaux élevés de chocs et de vibrations.
10. Plage de température : fonctionne efficacement dans une large plage de température, ce qui le rend adapté à divers environnements industriels.
Spécifications du produit
| Modèle | CS1-G | CS1-GX | CS1-GN | CS1-GP |
| Logique de commutation | STSP Type normalement ouvert | Transistor sans contact, type normalement ouvert | ||
| Type de capteur | Interrupteur Reed avec contact | Type NPN | Type PNP | |
| Tension de fonctionnement | 5 à 240 V CA/CC | 5 à 30 V CC | ||
| Max.Courant de commutation | 100mA | 200mA | ||
| Classement de commutation | Max.10W | Max.6W | ||
| Consommation de courant | NON | 15 mA maximum.@24V | ||
| Chute de tension | 2,5 V maximum à 100 mA CC | 0,5 V maximum à 200 mA CC | ||
| Câble | Ф3.3, 2C, résistant à l'huile grise PVC (ignifugé) | Ф3.3, 3C, résistant à l'huile noire PVC (ignifugé) | ||
| Indicateur | LED rouge | NON | LED rouge | |
| Courant de fuite | NON | 0,01 mA maximum. | ||
| Sensibilité | 60 à 75Gauss | 60 à 75Gauss | ||
| Max.Fréquence | 200Hz | 1000Hz | ||
| Choc | 300㎨ | 500㎨ | ||
| Vibration | 90㎨ | 90㎨ | ||
| Écart de température | -10 à 70℃ | -10 à 70℃ | ||
| Classement du boîtier | IP67 (NEMA6) | IP67 (NEMA6) | ||
| Circuit de protection | NON | Polarité inversée de puissance, suppression des surtensions | ||
Remarque : veuillez nous contacter pour une résistance aux températures élevées (125 à 150 ℃), une résistance aux basses températures (- 40 à - 25℃) et interrupteur à capteur antidéflagrant.
Dimensions principales
