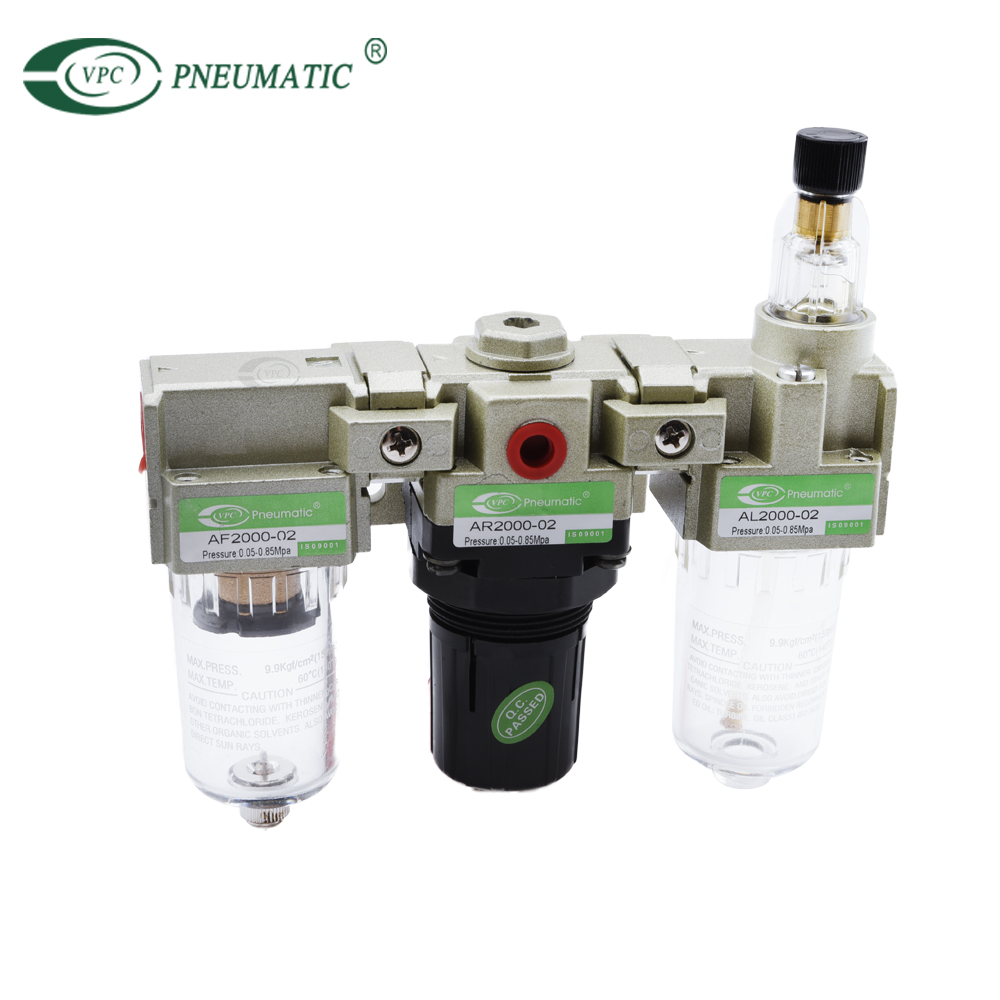

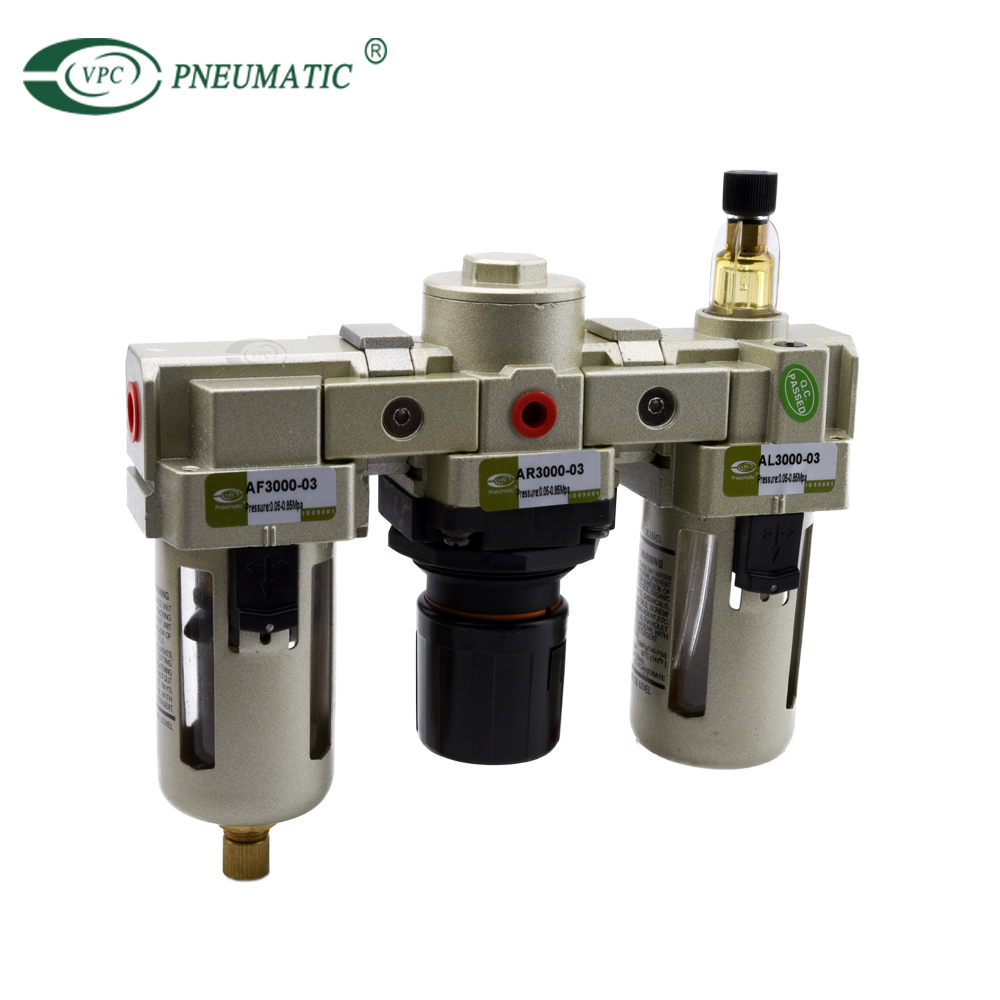

La série AC de VPC de type modulaire F.R.L. L'unité est disponible en cinq tailles et est interchangeable avec la ligne AC modulaire existante. La chute de pression à travers le régulateur a été réduite, créant une unité plus efficace avec une pression de réglage maximale de 145 psi. L'élément et le bol de la série AW et AF sont maintenant une seule pièce, ce qui facilite le remplacement des éléments. L'espace de maintenance requis a été réduit jusqu'à 46% sur la série AF, selon la taille du corps. Les bols sur la taille 10 et 20 sont désormais recouverts d'un gardien de bol transparent, les protégeant complètement de l'environnement et rendant le contenu intérieur visible de 360 ​​degrés.

  • AC3000-02

  • VPC Pneumatic

  • 8421399000

Moyen de travail:
Air comprimé
Température de fonctionnement:
5 à 60 ℃
Plage de réglage de la pression:
AC1000: 0,05 à 0,7 MPA
AC2000 ~ 5000: 0,05 à 0,85 MPA
Précision de filtre:
25 μm (5 μm est facultatif)
Type de soupape:
Avec débordement
État de disponibilité:
enquête Ajouter au panier

Description du produit

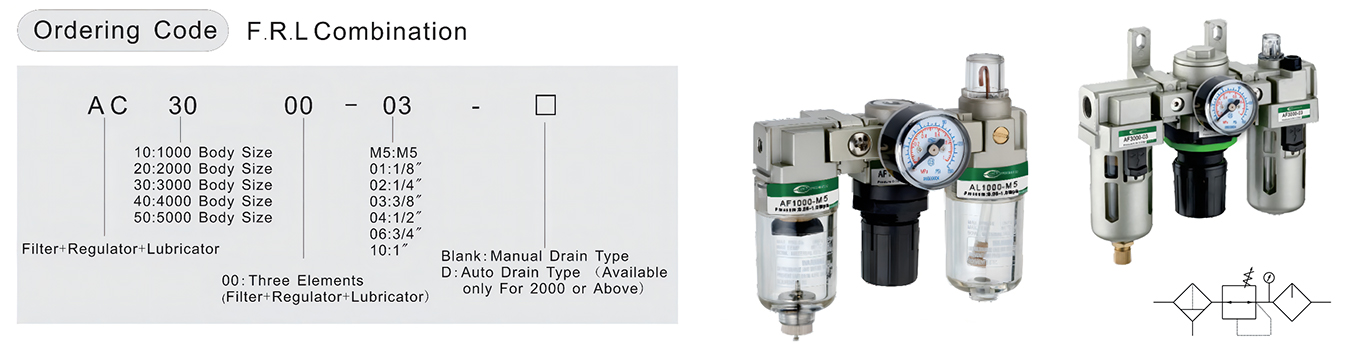

AC-Order Code.png

Spécifications du produit

Résistance à la pression garantie
1,5 MPA
Pression de travail maximale
1.0MPA
Température de fonctionnement
5 ~ 60 ℃
Précision de filtre
25 μm (5 μm est facultatif)
Huile recommandée
Turbine NO1 Oil ISOVG32
Matériau de bol
Polycarbonate
Gardien de bol
AC1000 ~ 2000 (aucun) AC2500 ~ 5000 (disponible)
Plage de réglage de la pression
AC1000: 0,05 ~ 0,7 MPA AC2000 ~ 5000: 0,05 ~ 0,85 MPA
Type de soupape
Avec débordement

Remarque: NPT, la taille du port PT est facultative


   Modèle                                                                         Caractéristiques
Accessoires
Assemblée
Flux nominal (L / min)
Taille du port (G)
Taille du fil de pression (G)
Poids (kg)
Support (2pcs)
Filtre
Régulateur
Graisseur
AC1000-M5
AF1000
AR1000
AL1000
90
M5
1/16
0.26
Y10L
AC2000-01
AF2000
AR2000
AL2000
500
G1 / 8 "
1/8
0.74
Y20L
AC2000-02
G1 / 4 "
AC2500-02
AF3000
AR2500
AL3000
1500
G1 / 4 "
1/8
1.04
Y30L
AC2500-03
G3 / 8 "
AC3000-02
AF3000
AR3000
AL3000
2000
G1 / 4 "
1/8
1.18
Y30L
AC3000-03
G3 / 8 "
AC4000-03
AF4000
AR4000
AL4000
4000
G3 / 8 "
1/4
2.14
Y40L
AC4000-04
G1 / 2 "
AC4000-06
AF4000-06
AR4000-06
AL4000-06
4500
G3 / 4 "
1/4
2.47
Y50L
AC5000-06
AF5000
AR5000
AL5000
5000
G3 / 4 "
1/4
3.82
Y60L
AC5000-10
G1 "

Remarque: Les informations ci-dessus sont basées sur 0,7 MPa (7. 1kgf / cm2) pression d'alimentation et 0,5 MPa (5. 1kgf / cm2) Pression définie

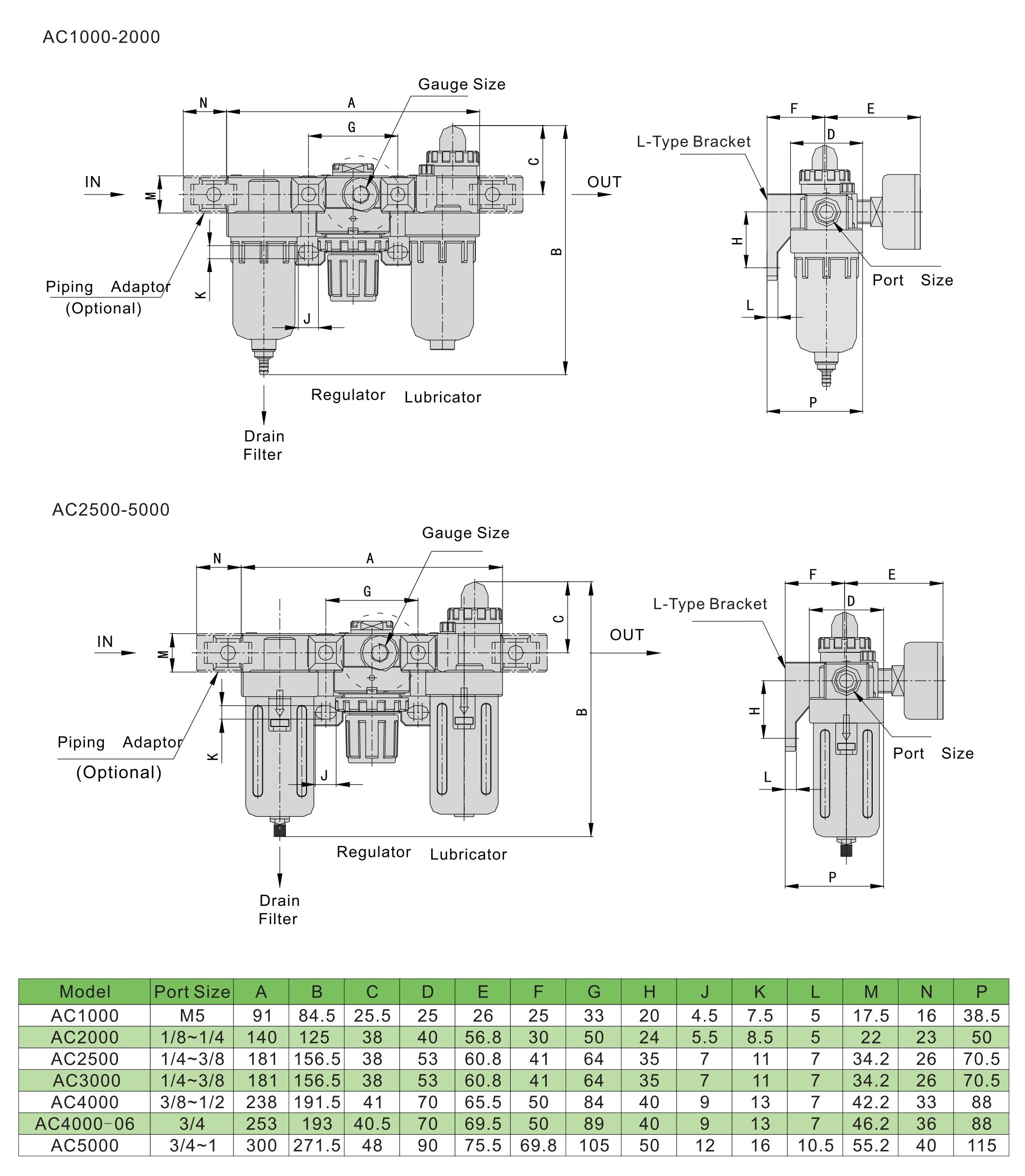

Dimensions principales

Dimension AC-Main
