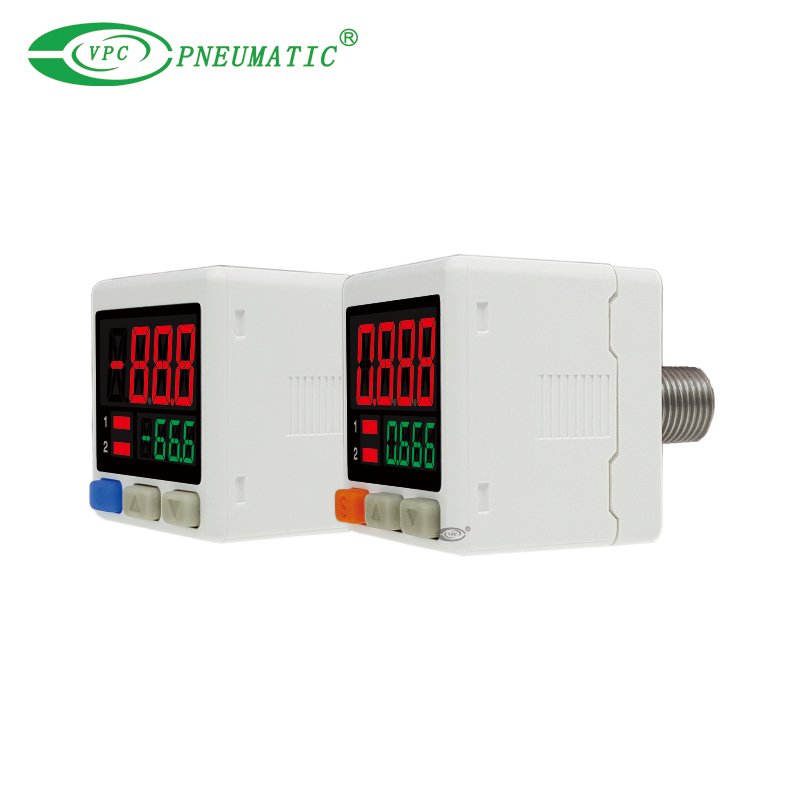

VP-10
VPC Pneumatic
8481804090
| État de disponibilité: | |
|---|---|
Description du produit
Plus de fonctions et des performances plus élevées
2 sorties de commutation + 1 sortie analogique
Convient à un large éventail d'exigences d'application
Mode exclusif SUPERSPEED avec un temps de réponse aussi rapide que 1 ms
Idéal pour les équipements à grande vitesse tels que les machines de placement SMT
Double affichage tricolore avec indication de caractères pour une lecture facile des informations
Spécification du produit
| Modèle | VP-01/02/04P (type haute pression) | VP-01/02/04C (type basse pression) | VP-10P (type haute pression) | VP-10C (type basse pression) | VP-15/04P (type haute pression) | VP-15/04C (type basse pression) | |
| Plage de pression nominale | -0,101–1,0 MPa | -101,3 à 101,3 kPa | -0,101–1,0 MPa | -101,3 à 101,3 kPa | -0,101–1,0 MPa | -101,3 à 101,3 kPa | |
| Plage de réglage de pression | -0,105–1,0 MPa | -105 à 105 kPa | -0,105–1,0 MPa | -105 à 105 kPa | -0,105–1,0 MPa | -105 à 105 kPa | |
| Pression d'épreuve | 1.5 MPa | 500 kPa | 1.5 MPa | 500 kPa | 1.5 MPa | 500 kPa | |
| Fluide applicable | Gaz non corrosifs et non combustibles ; conforme à la norme ISO 8573-1:2010 [7:4:4] | ||||||
| Tension d'alimentation | 12–24 V CC ±10 % | ||||||
| Consommation actuelle | 45 mA maximum. (pas de charge) | ||||||
| Résolution d'affichage par unité de pression | kPa | 1 | 0.1 | 1 | 0.1 | 1 | 0.1 |
| MPa | 0.001 | — | 0.001 | — | 0.001 | — | |
| kgf/cm² | 0.01 | 0.001 | 0.01 | 0.001 | 0.01 | 0.001 | |
| bar | 0.01 | 0.001 | 0.01 | 0.001 | 0.01 | 0.001 | |
| psi | 0.1 | 0.01 | 0.1 | 0.01 | 0.1 | 0.01 | |
| mmHg | — | 1 | — | 1 | — | 1 | |
| inHg | — | 0.1 | — | 0.1 | — | 0.1 | |
| Sortie de commutation *1 | Sortie collecteur ouvert NPN Max. Courant de charge : 100 mA Max. tension d'alimentation : 30 V CC Chute de tension interne : 1,5 V ou moins | Sortie PNP à collecteur ouvert Max. Courant de charge : 100 mA Max. tension d'alimentation : 24 V CC Chute de tension interne : 1,5 V ou moins | |||||
| Sortie de tension analogique *1 | Tension de sortie : 1–5 V ±2,5 % FS Linéarité : ±1 % FS Impédance de sortie : env. 1 kΩ | Tension de sortie : 1–5 V ±2,5 % FS Linéarité : ±1 % FS Impédance de sortie : env. 1 kΩ | Aucun | ||||
| Sortie courant analogique *1 | Aucun | Courant de sortie : 4–20 mA ±2,5 % FS Linéarité : ±1 % FS Résistance de charge : max. 300 Ω à 12 V ; 600 Ω à 24 V | Aucun | ||||
| Fonction MODBUS *2 | Aucun | Disponible | |||||
| Précision d'affichage | ±2% FS ±1 chiffre (à 25 ±3°C) | ||||||
| Répétabilité | ±0,2 % FS ±2 chiffres | ||||||
| Temps de réponse | 2,0 ms, 50 ms, 100 ms, 250 ms, 500 ms, 2 000 ms, 3 000 ms, 5 000 ms sélectionnables | 1 ms, 2,0 ms, 50 ms, 100 ms, 250 ms, 500 ms, 2 000 ms, 3 000 ms, 5 000 ms sélectionnables *3 | 2,0 ms, 50 ms, 100 ms, 250 ms, 500 ms, 2 000 ms, 3 000 ms, 5 000 ms sélectionnables | ||||
| Afficher | Écran 3 couleurs (rouge, orange, jaune-vert) ; taux d'échantillonnage : 4 fois/s | ||||||
| Caractéristiques de la température | ±2 % FS (température de référence : 25 °C ; plage de fonctionnement de 0 à 50 °C) | ||||||
| Environnement opérationnel | 0–50°C (pas de condensation, pas de gel) ; 35 à 85 % HR (sans condensation) | ||||||
| Environnement de stockage | -10–50°C (pas de condensation, pas de gel) ; 35 à 85 % HR (sans condensation) | ||||||
| Degré de protection | Ip40 | ||||||
| Spécification du port/tuyauterie | Filetage femelle : M5 Filetage mâle : R1/8 (norme asiatique, BSPT 1/8) Raccord instantané direct : tube Ø4 mm ou Ø6 mm en option ; droit ou coude à 90° | ||||||
| Poids | Env. 70 g (câble d'alimentation compris) | Env. 85 g (câble d'alimentation compris) | |||||
| Accessoires | 1 câble d'alimentation avec bornes | ||||||
*1) Le type de sortie correspond un à un au modèle de produit.
*2) MODBUS est pris en charge uniquement par la série VP-15.
*3) Un temps de réponse de 1 ms est disponible uniquement lorsque le mode SUPERSPEED est activé.
