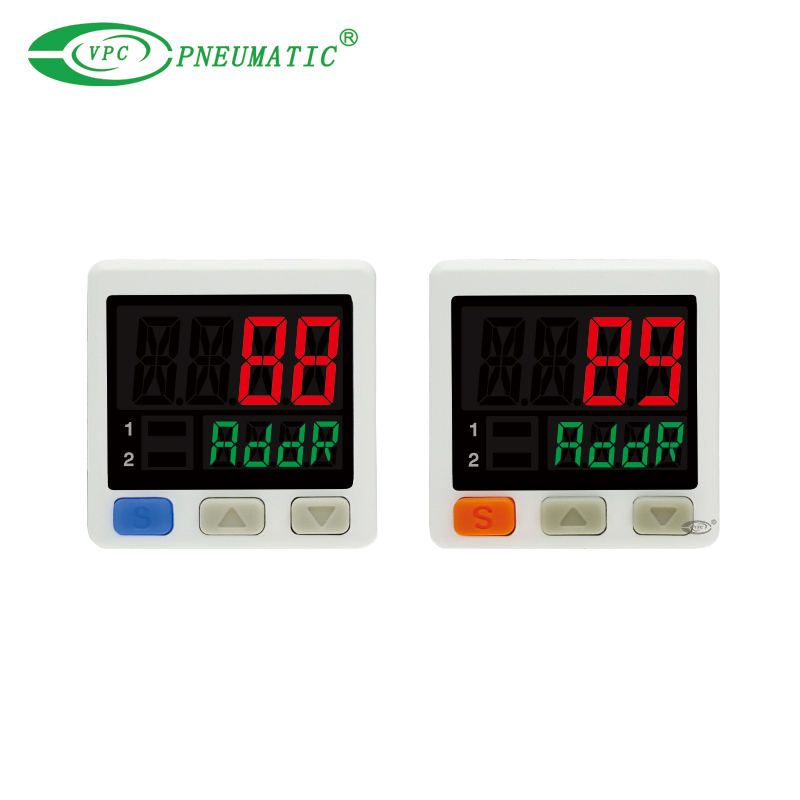

VP-15
VPC Pneumatic
8481804090
| État de disponibilité: | |
|---|---|
Description du produit
Prend en charge standard le protocole MODBUS
Conserve une sortie de commutation conventionnelle
Idéal pour l'industrie 4.0 et les applications de fabrication intelligente
Prend en charge la lecture à distance et le réglage des paramètres
Surveillance en temps réel et configuration rapide
Spécification du produit
| Modèle | VP-01/02/04P (type haute pression) | VP-01/02/04C (type basse pression) | VP-10P (type haute pression) | VP-10C (type basse pression) | VP-15/04P (type haute pression) | VP-15/04C (type basse pression) | |
| Plage de pression nominale | -0,101–1,0 MPa | -101,3 à 101,3 kPa | -0,101–1,0 MPa | -101,3 à 101,3 kPa | -0,101–1,0 MPa | -101,3 à 101,3 kPa | |
| Plage de réglage de pression | -0,105–1,0 MPa | -105 à 105 kPa | -0,105–1,0 MPa | -105 à 105 kPa | -0,105–1,0 MPa | -105 à 105 kPa | |
| Pression d'épreuve | 1.5 MPa | 500 kPa | 1.5 MPa | 500 kPa | 1.5 MPa | 500 kPa | |
| Fluide applicable | Gaz non corrosifs et non combustibles ; conforme à la norme ISO 8573-1:2010 [7:4:4] | ||||||
| Tension d'alimentation | 12–24 V CC ±10 % | ||||||
| Consommation actuelle | 45 mA maximum. (pas de charge) | ||||||
| Résolution d'affichage par unité de pression | kPa | 1 | 0.1 | 1 | 0.1 | 1 | 0.1 |
| MPa | 0.001 | — | 0.001 | — | 0.001 | — | |
| kgf/cm² | 0.01 | 0.001 | 0.01 | 0.001 | 0.01 | 0.001 | |
| bar | 0.01 | 0.001 | 0.01 | 0.001 | 0.01 | 0.001 | |
| psi | 0.1 | 0.01 | 0.1 | 0.01 | 0.1 | 0.01 | |
| mmHg | — | 1 | — | 1 | — | 1 | |
| inHg | — | 0.1 | — | 0.1 | — | 0.1 | |
| Sortie de commutation *1 | Sortie collecteur ouvert NPN Max. Courant de charge : 100 mA Max. tension d'alimentation : 30 V CC Chute de tension interne : 1,5 V ou moins | Sortie PNP à collecteur ouvert Max. Courant de charge : 100 mA Max. tension d'alimentation : 24 V CC Chute de tension interne : 1,5 V ou moins | |||||
| Sortie de tension analogique *1 | Tension de sortie : 1–5 V ±2,5 % FS Linéarité : ±1 % FS Impédance de sortie : env. 1 kΩ | Tension de sortie : 1–5 V ±2,5 % FS Linéarité : ±1 % FS Impédance de sortie : env. 1 kΩ | Aucun | ||||
| Sortie courant analogique *1 | Aucun | Courant de sortie : 4–20 mA ±2,5 % FS Linéarité : ±1 % FS Résistance de charge : max. 300 Ω à 12 V ; 600 Ω à 24 V | Aucun | ||||
| Fonction MODBUS *2 | Aucun | Disponible | |||||
| Précision d'affichage | ±2% FS ±1 chiffre (à 25 ±3°C) | ||||||
| Répétabilité | ±0,2 % FS ±2 chiffres | ||||||
| Temps de réponse | 2,0 ms, 50 ms, 100 ms, 250 ms, 500 ms, 2 000 ms, 3 000 ms, 5 000 ms sélectionnables | 1 ms, 2,0 ms, 50 ms, 100 ms, 250 ms, 500 ms, 2 000 ms, 3 000 ms, 5 000 ms sélectionnables *3 | 2,0 ms, 50 ms, 100 ms, 250 ms, 500 ms, 2 000 ms, 3 000 ms, 5 000 ms sélectionnables | ||||
| Afficher | Écran 3 couleurs (rouge, orange, jaune-vert) ; taux d'échantillonnage : 4 fois/s | ||||||
| Caractéristiques de la température | ±2 % FS (température de référence : 25 °C ; plage de fonctionnement de 0 à 50 °C) | ||||||
| Environnement opérationnel | 0–50°C (pas de condensation, pas de gel) ; 35 à 85 % HR (sans condensation) | ||||||
| Environnement de stockage | -10–50°C (pas de condensation, pas de gel) ; 35 à 85 % HR (sans condensation) | ||||||
| Degré de protection | Ip40 | ||||||
| Spécification du port/tuyauterie | Filetage femelle : M5 Filetage mâle : R1/8 (norme asiatique, BSPT 1/8) Raccord instantané direct : tube Ø4 mm ou Ø6 mm en option ; droit ou coude à 90° | ||||||
| Poids | Env. 70 g (câble d'alimentation compris) | Env. 85 g (câble d'alimentation compris) | |||||
| Accessoires | 1 câble d'alimentation avec bornes | ||||||
*1) Le type de sortie correspond un à un au modèle de produit.
*2) MODBUS est pris en charge uniquement par la série VP-15.
*3) Un temps de réponse de 1 ms est disponible uniquement lorsque le mode SUPERSPEED est activé.
