| Taille du port: | |
|---|---|
| Température de fonctionnement: | |
Description du produit

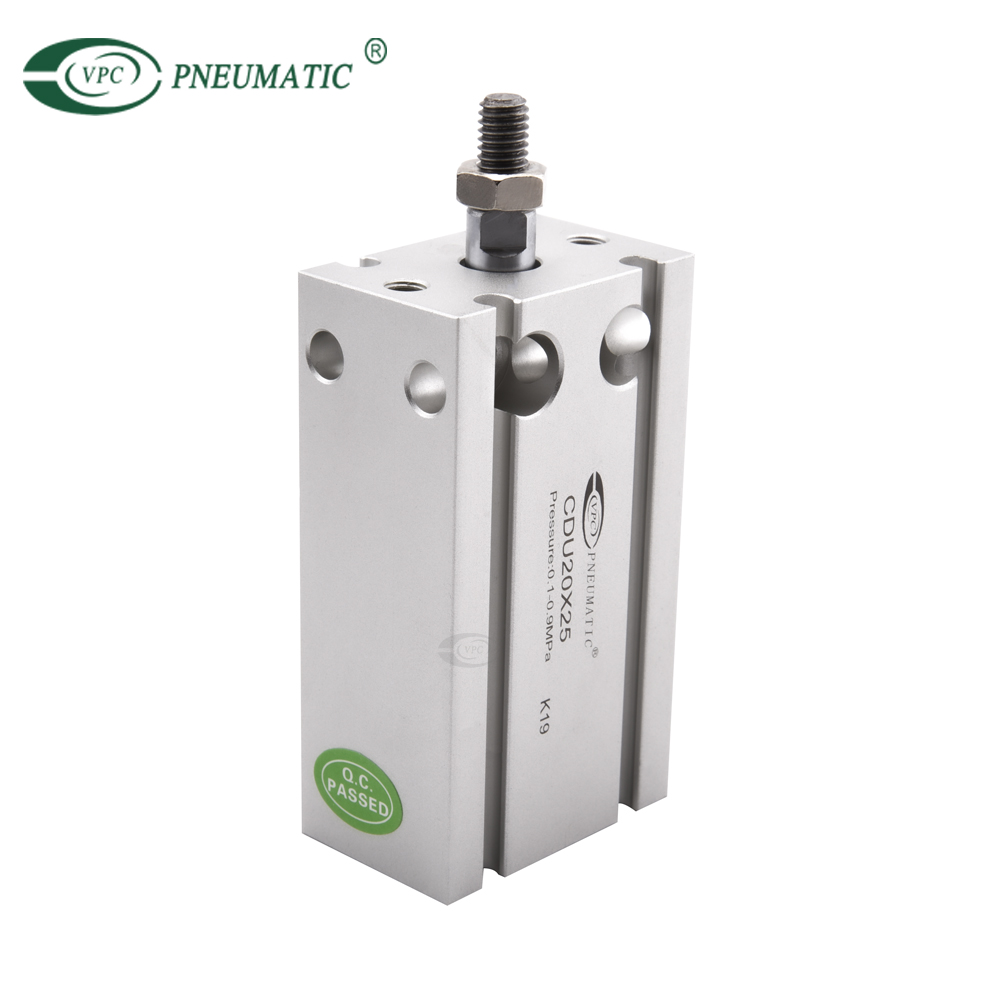

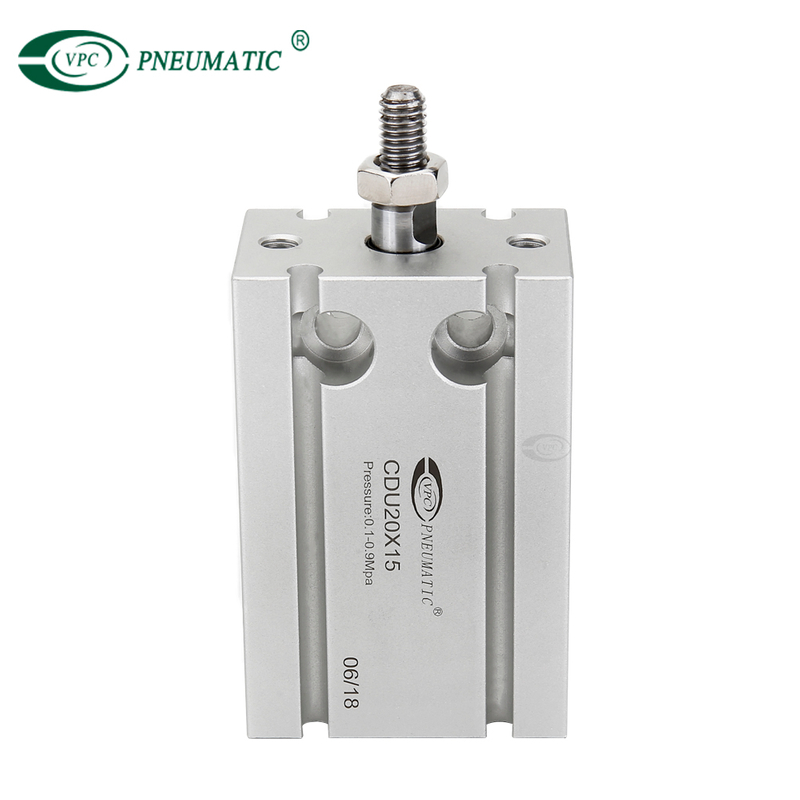

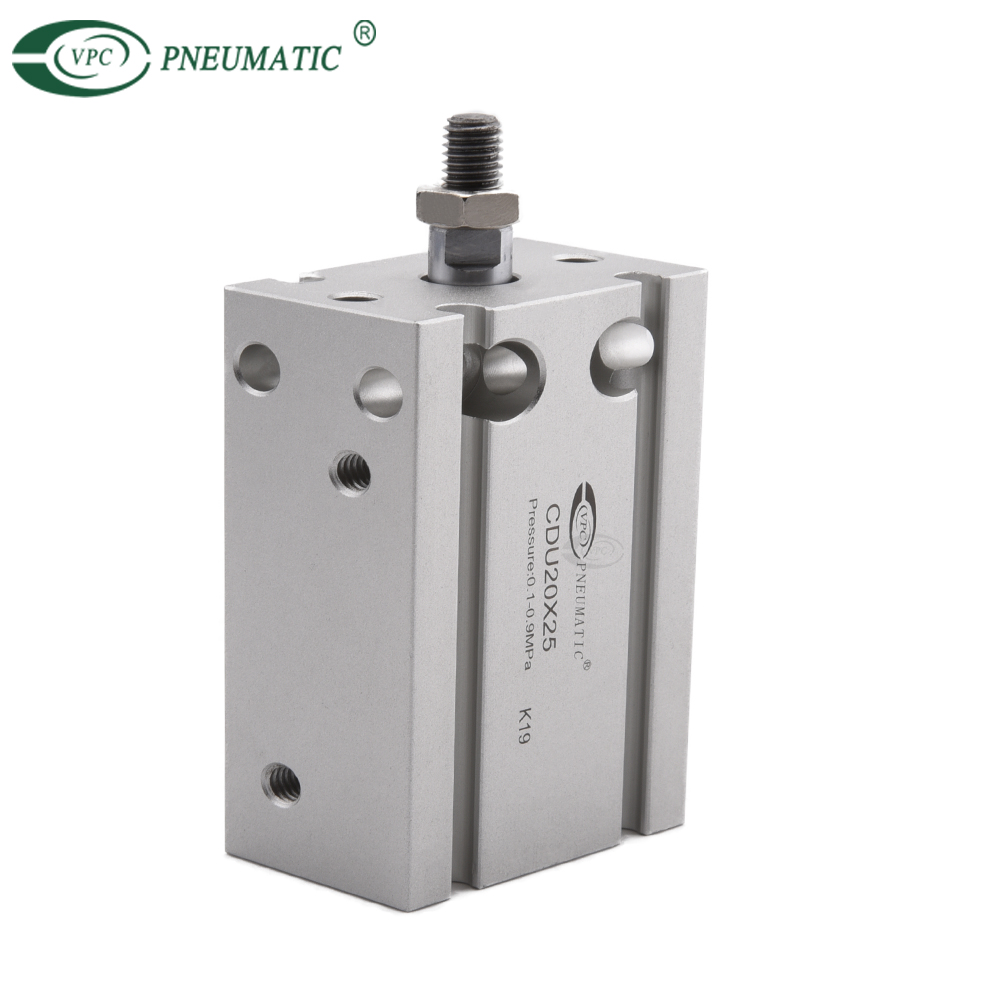

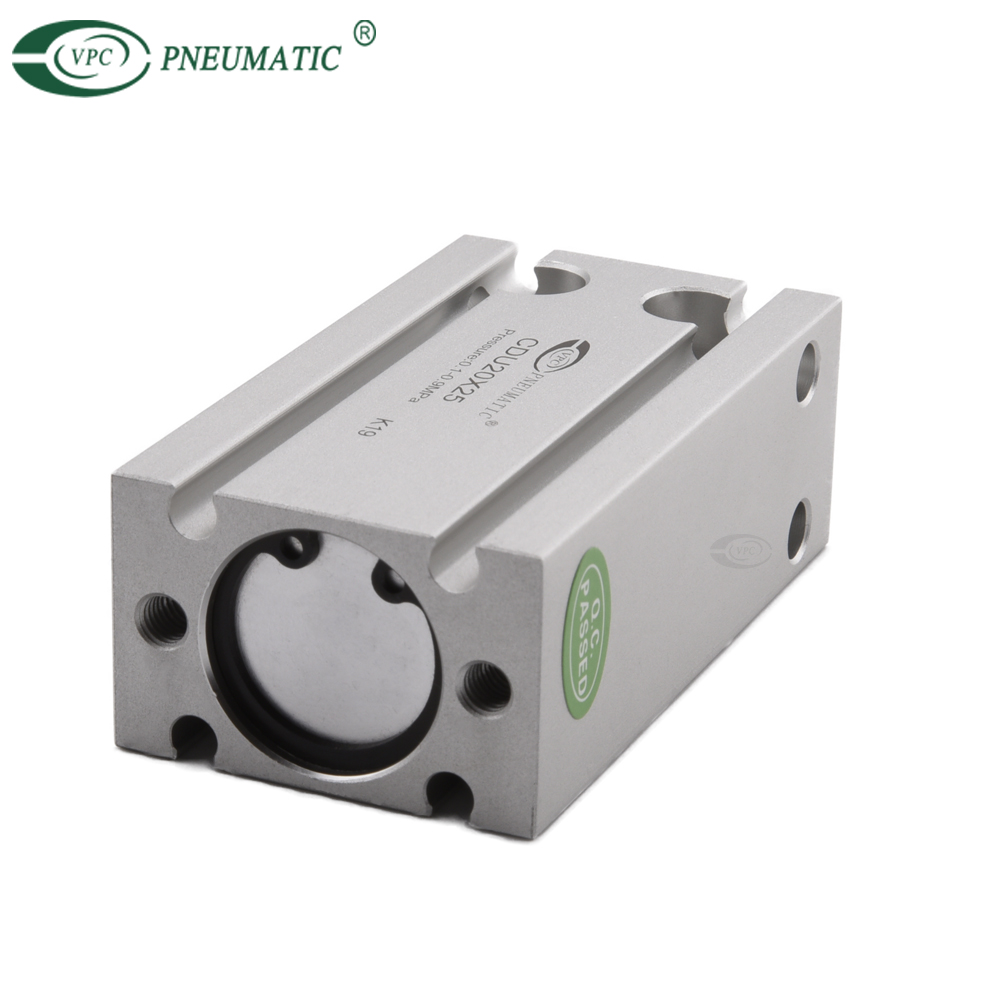

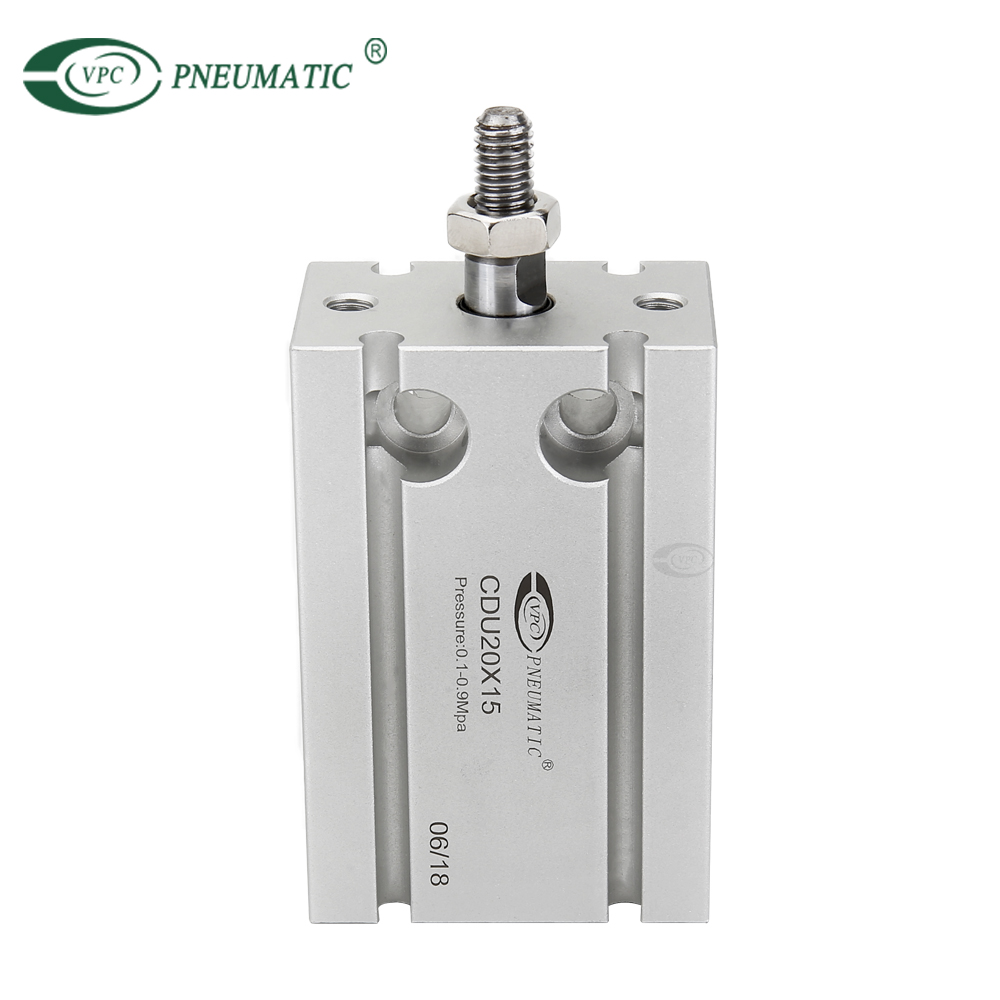

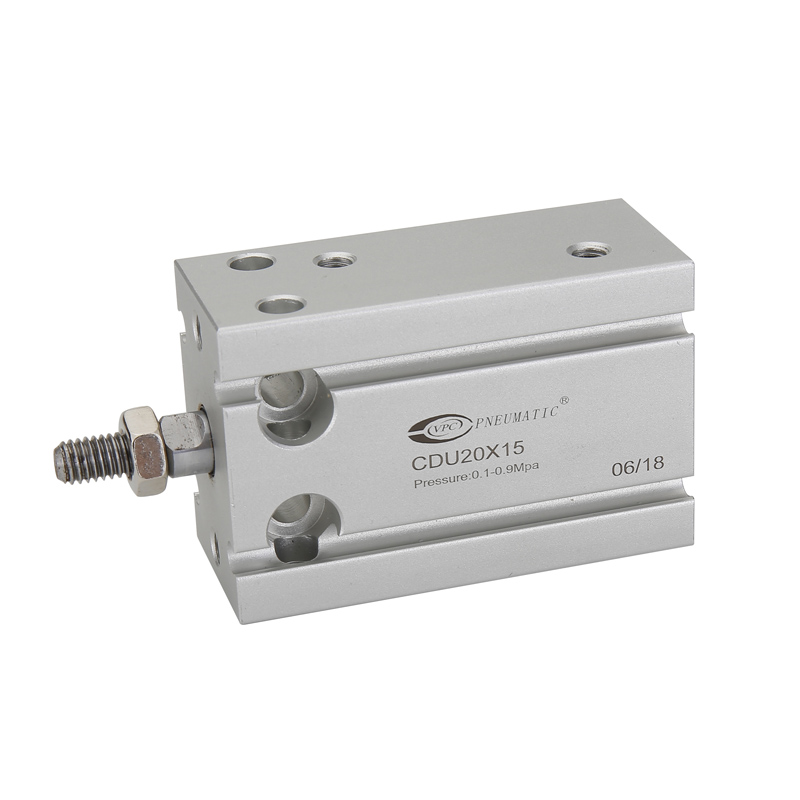

La tige unique Cu Série Cu, le cylindre de montage libre à double agitation économise de l'espace et permet un montage direct et précis. Il est disponible en tailles d'alésage de 6 mm à 32 mm avec des longueurs de course jusqu'à 50 mm. Les options incluent les capacités de commutation automatique, les choix de montage gratuits, les rainures de montage à interrupteur encastré et les pare-chocs en caoutchouc.
Spécifications du produit
| Alésage (mm) | 6 | 10 | 16 | 20 | 25 | 32 | ||
| Moyen de travail | Air propre (filtration de 40 μm) | |||||||
| Type d'acteur | Double acteur / acteur unique | |||||||
| Pression min (MPA) | Double jeu | Tige de piston unique | 0.12 | 0.06 | 0.05 | |||
| Canne à double piston | 0.15 | 0.1 | 0.08 | |||||
| Canne à double piston | 0.18 | 0.13 | 0.11 | |||||
| Acteur unique | Standard | 0.2 | 0.15 | 0.13 | ||||
| Non rotant | 0.23 | 0.18 | 0.16 | |||||
| Pression maximale | 0,7 MPA | |||||||
| Température de fonctionnement | 5 ~ 60 ° C | |||||||
| Type de coussin | Coussin en caoutchouc | |||||||
| Tolérance à l'AVC (mm) | ± 0,1 | |||||||
| Lubrification | Non requis | |||||||
| Installation | Libre | |||||||
| Précision non rotante | ± 0,8 ° | ± 0,5 ° | ||||||
| Taille du port | M5X0.8 | G1 / 8 | ||||||

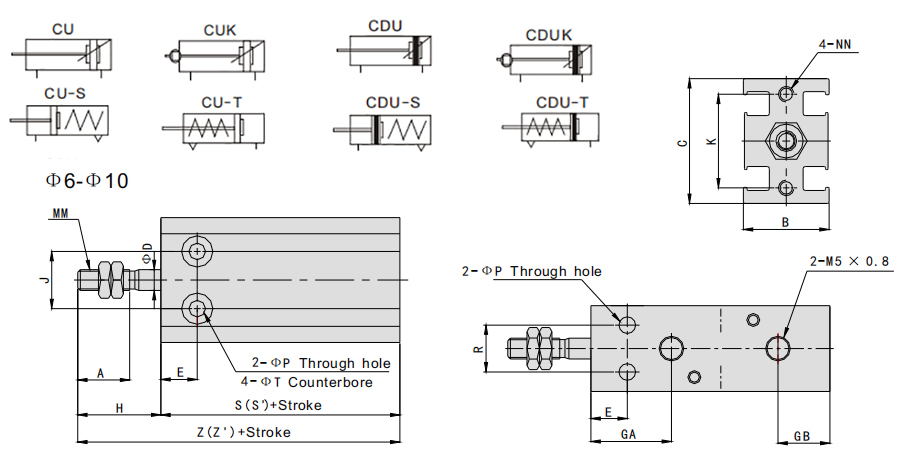

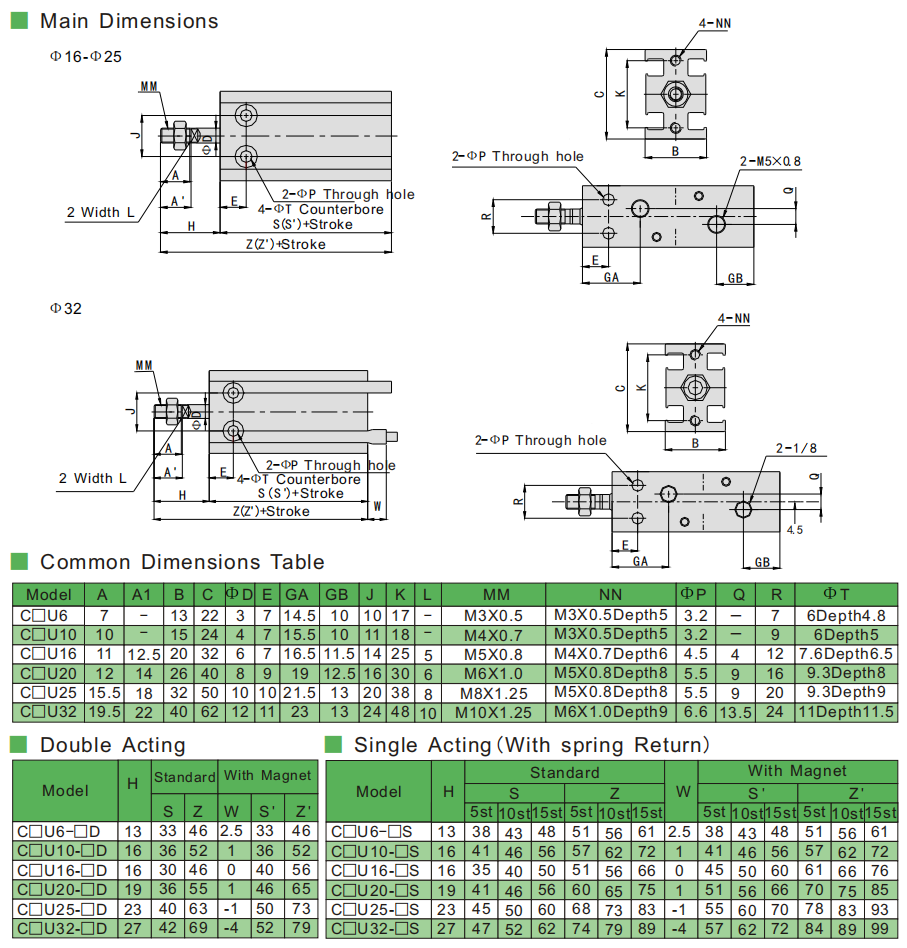

Dimensions principales
