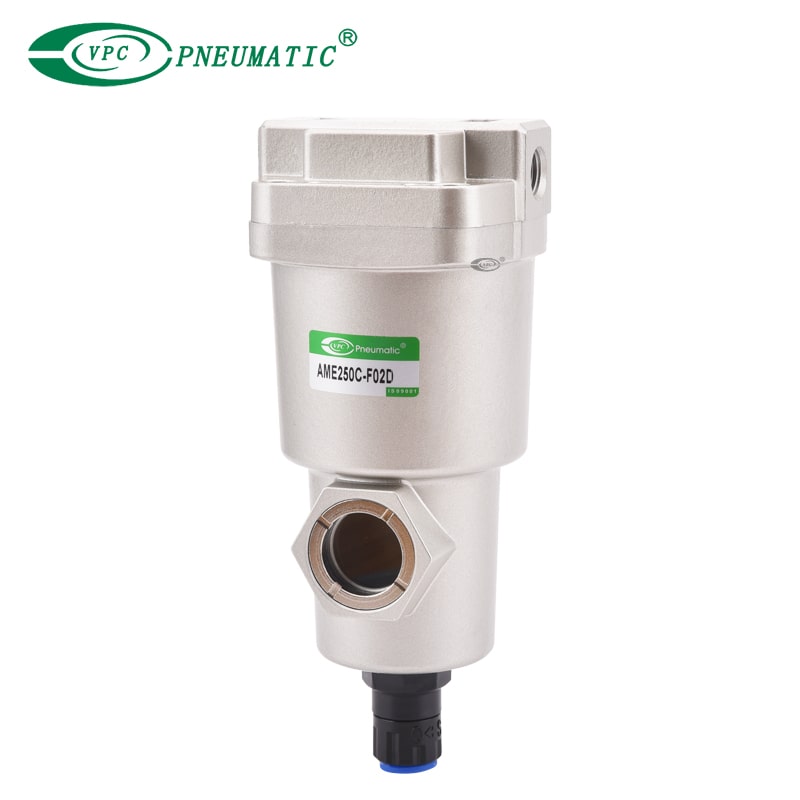

AME250C-F02D
VPC Pneumatic
Moyen de travail: | |
---|---|
Densité de filtration nominale: | |
Max.pression de travail: | |
Température de fonctionnement: | |
État de disponibilité: | |
Description du produit
Le séparateur AME Super Mist doit être appliqué pour la filtration de l'air comprimé nécessitant un degré élevé de propreté tel que l'air comprimé pour les lignes de revêtement, pour les chambres propres et pour les équipements qui doivent éviter les huiles.
● La connexion modulaire est possible
● Le temps de remplacement du filtre peut être jugé visuellement
Le temps de remplacement de l'élément est indiqué par un changement de couleur.
Lorsque l'élément devient saturé de teneur en huile, une tache de couleur rouge commencera à apparaître sur la surface avant.
Lorsque la tache de couleur rouge devient visible, remplacez immédiatement l'élément.
● Fils: RC, G, NPT
Spécifications du produit
Moyen de travail | Air comprimé |
Max. pression de travail | 1.0MPA |
Min. pression de travail * 1 | 0,05 MPA |
Pression de preuve | 1,5 MPA |
Température de travail | 5 à 60 ℃ |
Cote de filtration | 0,01 µm (efficacité de filtration: 99,9%) |
Propreté à la sortie * 2 | Moins de 100 particules de 0,3 µm ou plus par pied cube [moins de 35 particules par 10 lir E S (ANR)] |
Densité de brume à l'huile à la sortie | Max. 0,01 mg / m³ (anr) * 2 (Avant saturation d'huile, moins de 0,01 mg / m³ (ANR) ≈0,8 ppm) |
Période de remplacement des éléments | 1. Remplacez l'élément lorsqu'une tache de couleur rouge s'est produite à la surface. * 1 |
2. Même si une tache rouge n'apparaît pas à la surface, l'élément de filtre doit être remplacé lorsque la chute de pression atteint 0,1 MPa ou après 2 ans de fonctionnement, selon la première éventualité. |
* 1) L'échec de la remplacement de l'élément lorsque le point de couleur rouge commence à apparaître entraînera une fuite d'huile de pigmenture rouge dans le côté secondaire. Si le remplacement immédiat de l'élément n'est pas une raison et non une option, un AMF doit être installé du côté secondaire et l'élément doit être remplacé dès que possible. Dans de tels cas, l'élément AMF doit être remplacé en même temps.
* 2) Selon les conditions de fonctionnement, seule une petite quantité de pigment rouge, qui n'affectera pas les performances de filtration, peut fuir le côté secondaire. Une utilisation prolongée dans de telles conditions peut entraîner un minimum de résidus de pigmentation rouge à l'intérieur de la tuyauterie du côté secondaire.
Modèle | Spécification | N ° de pièce accessoire (option) | Des pièces de rechange | ||
Débit | Taille du port | Poids | Assemblage du support | Assemblage des éléments | |
AME150C-01 | 200L / min | 1/8 | 0,3 kg | AM-BM101 | AM-EL150 |
AME150C-02 | 1/4 | ||||
AME250C-02 | 500L / min | 1/4 | 0,48 kg | AM-BM102 | AM-EL250 |
AME250C-03 | 3/8 | ||||
AME350C-03 | 1000L / min | 3/8 | 0,8 kg | AM-BM103 | AM-EL350 |
AME350C-04 | 1/2 | ||||
AME450C-04 | 2000L / min | 1/2 | 1,3 kg | AM-BM104 | AM-EL450 |
AME450C-06 | 3/4 | ||||
AME550C-06 | 3700L / min | 3/4 | 2,0 kg | AM-BM105 | AM-EL550 |
AME550C-10 | 1 | ||||
AME650-10 | 6000L / min | 1 | 4,2 kg | BM56 | AM-EL650 |
AME650-14 | 1 1/2 | ||||
AME850-14 | 12000L / min | 1 1/2 | 10,5 kg | BM57 | AM-E850 |
AME850-20 | 2 |

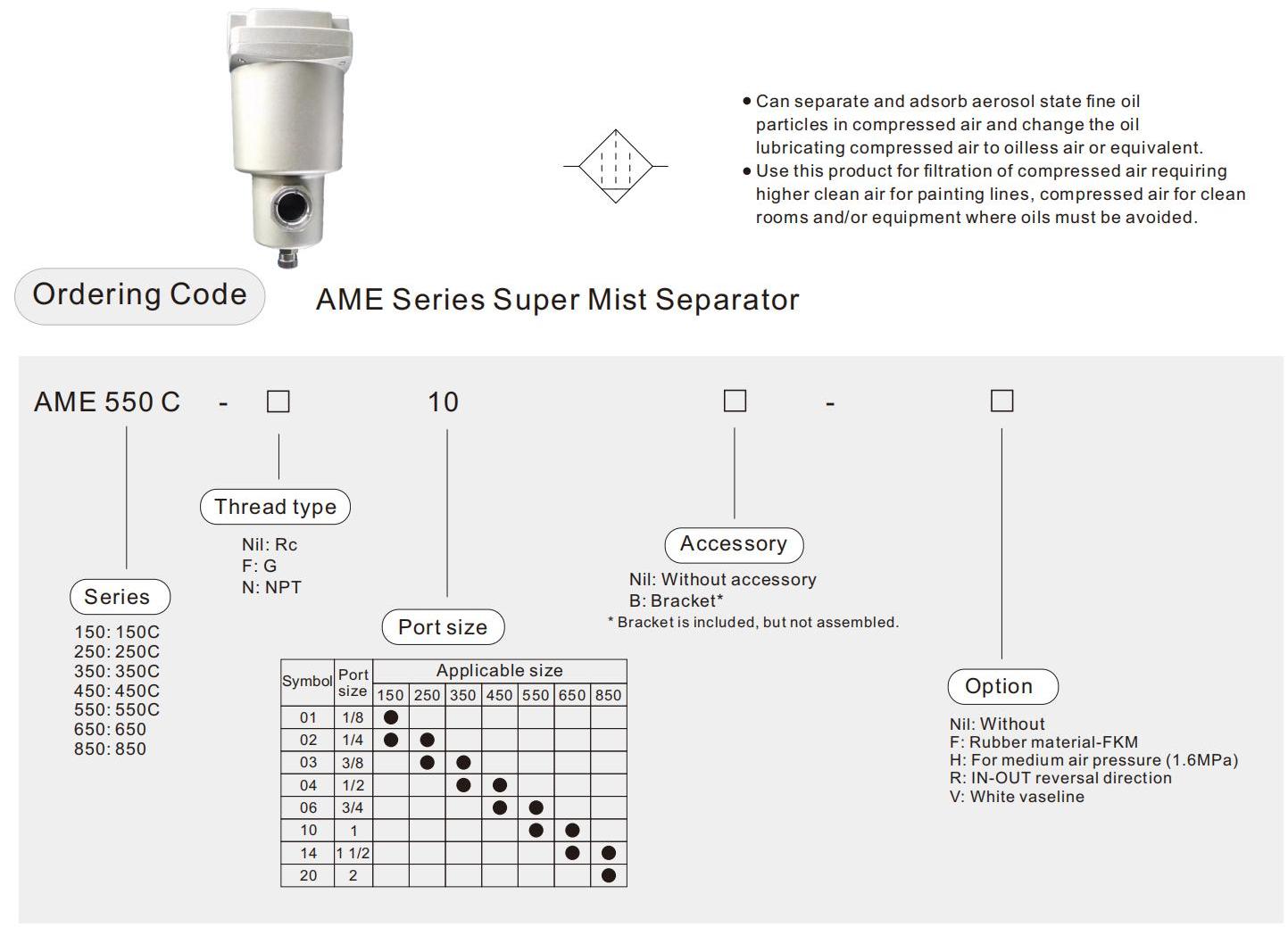

Exemple de commande: débit de débit 1000L / min, G1 / 2 Taille du port
Modèle: AME350C-04

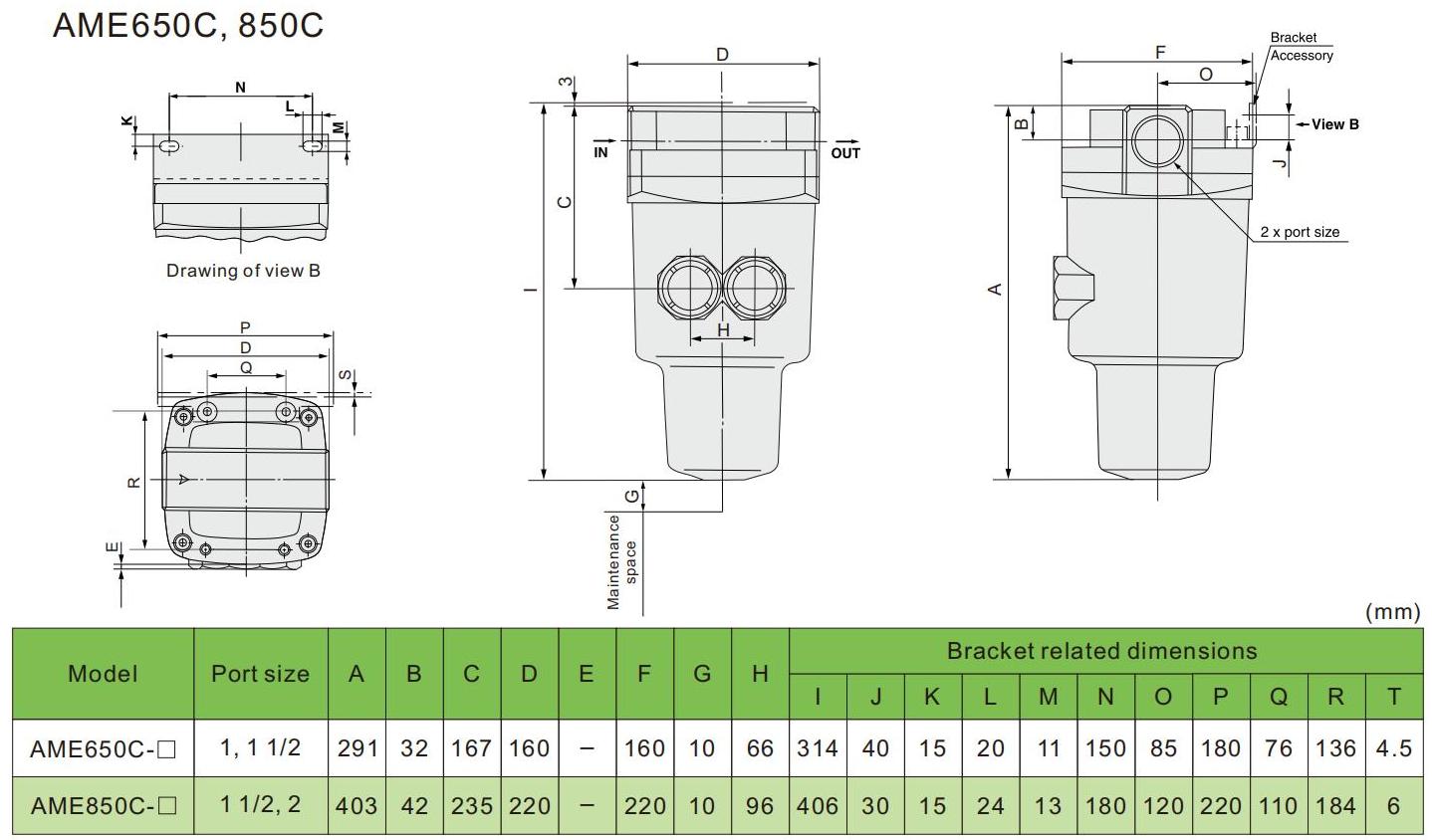

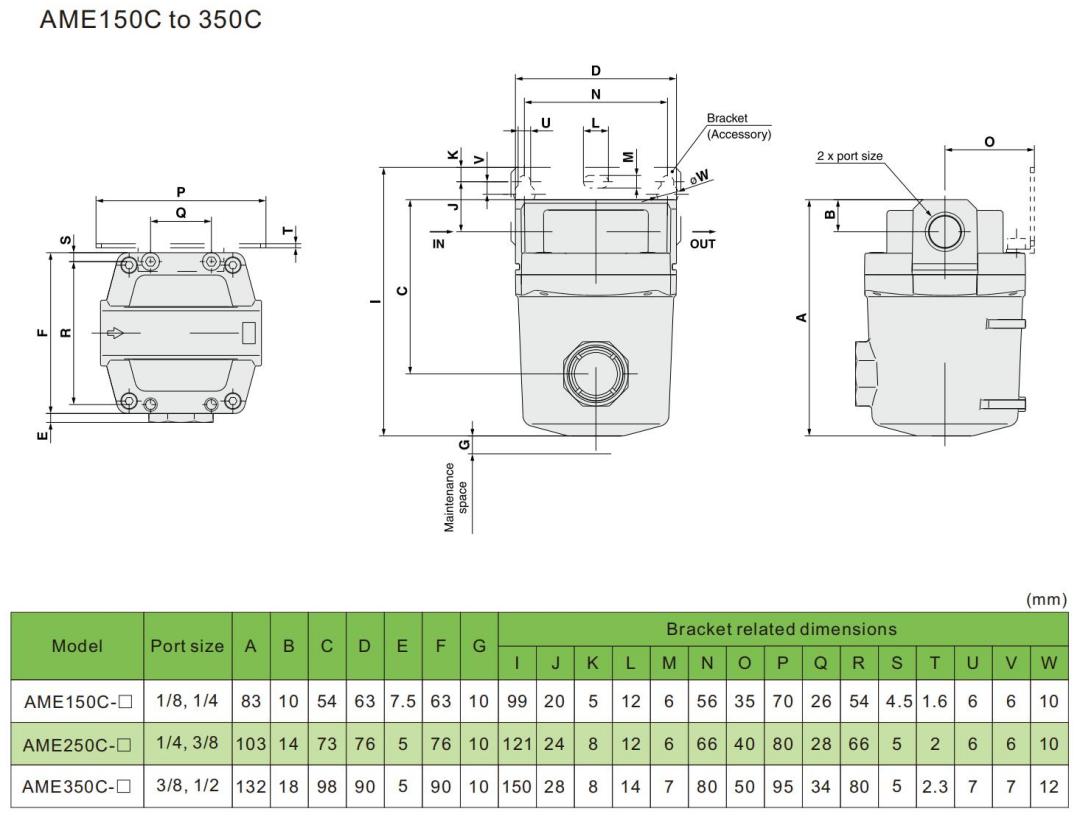

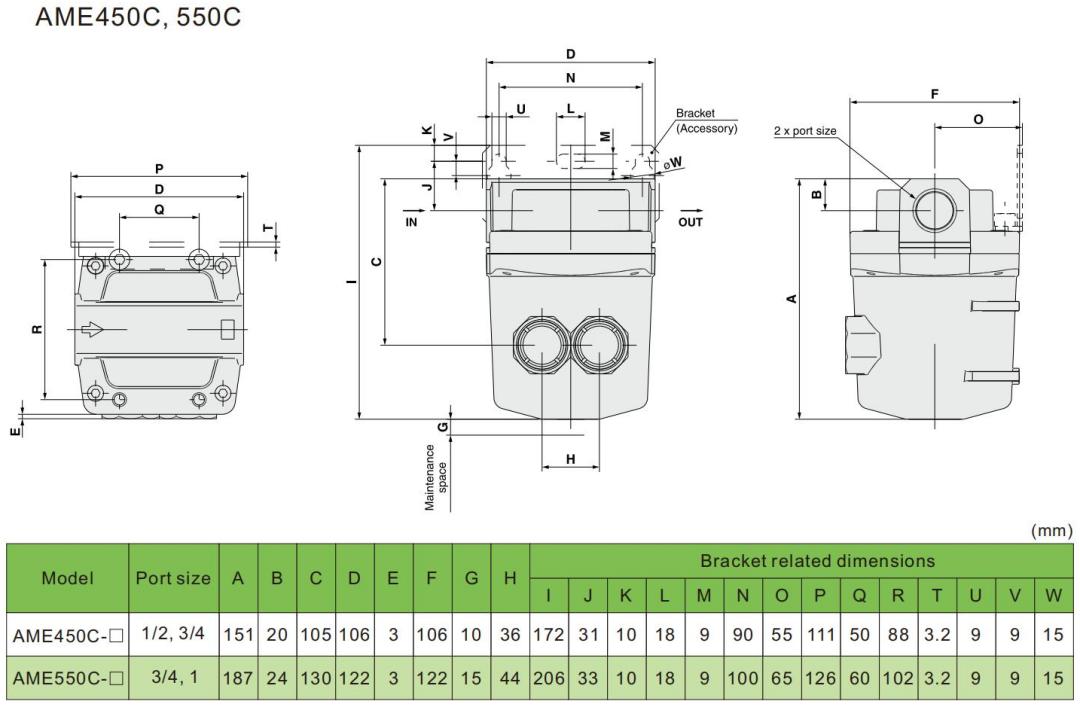

Dimensions principales
