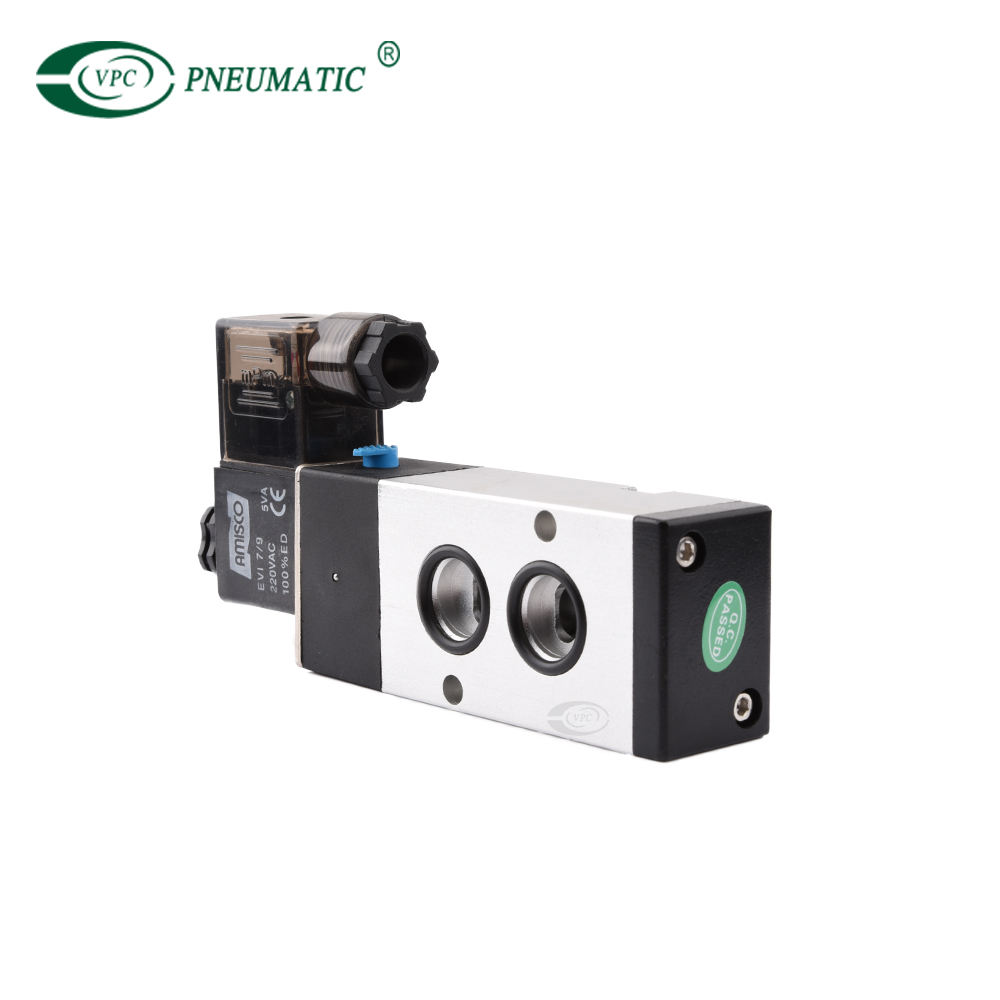

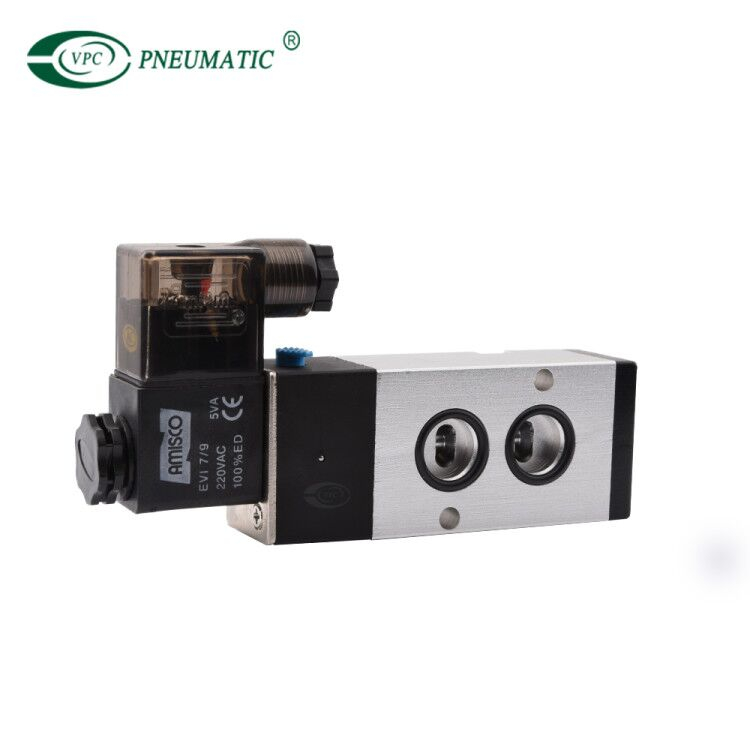

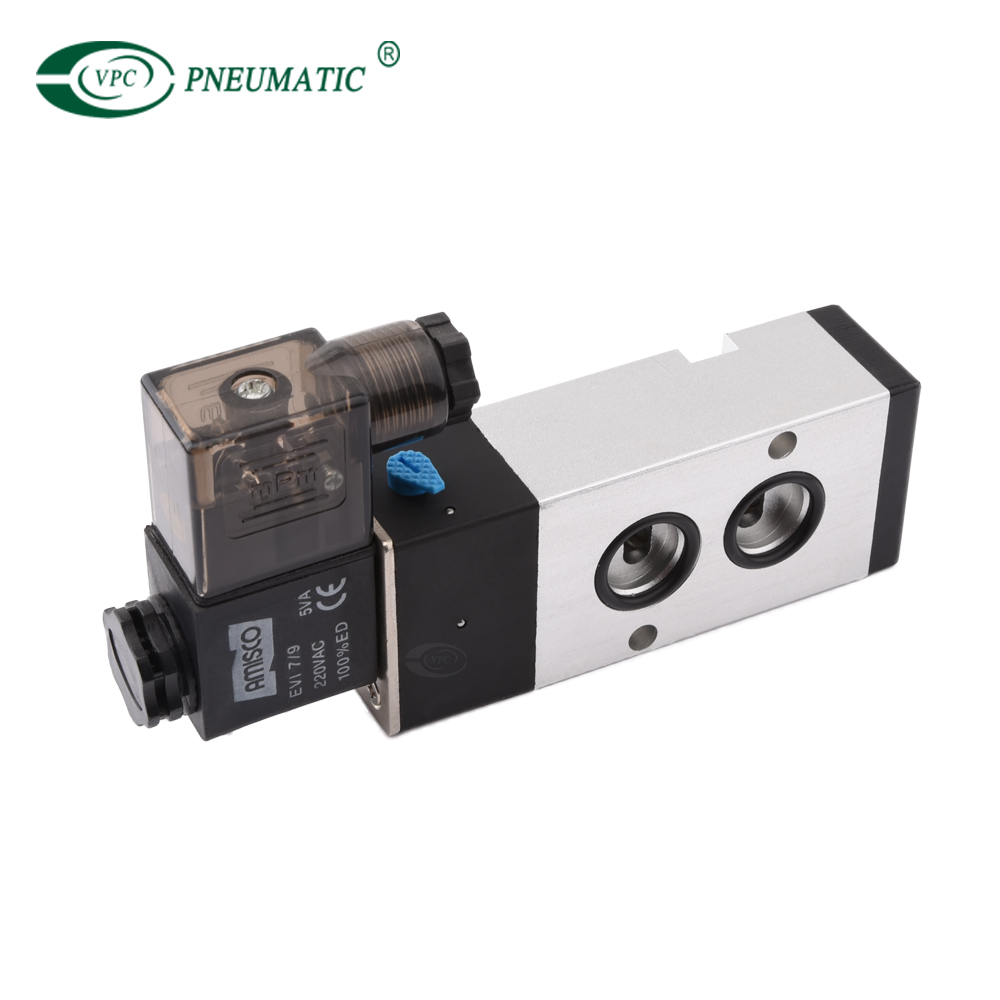

Vanne Namur 2 positions 5 ports série 4M
Vanne Namur 2 positions 5 ports série 4M Vanne Namur 2 positions 5 ports série 4M
Vanne Namur 2 positions 5 ports série 4M Vanne Namur 2 positions 5 ports série 4M
Vanne Namur 2 positions 5 ports série 4M Vanne Namur 2 positions 5 ports série 4M

loading

Vanne Namur 2 positions 5 ports série 4M

Partager sur:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
La fonction d'une électrovanne NAMUR est de contrôler le débit du fluide : la vanne elle-même est contrôlée par un solénoïde électrique, qui ouvre ou ferme la vanne, en contrôlant la quantité d'air - via un pilote - vers l'actionneur pneumatique.Un actionneur pneumatique convertit l'énergie (l'air comprimé) en mouvement.Le solénoïde et l'actionneur fonctionnent en tandem pour contrôler la vitesse, la quantité et la direction du débit.De même, la vanne fonctionne soit en position normalement fermée, soit en position normalement ouverte.
  • 4M210-08

  • VPC Pneumatic

  • 8412909000

Type d'acteur:
Pression de travail:
Température de fonctionnement:
Type de bobine:
Fréquence maximale:
État de disponibilité:

Description du produit

 Caractéristique du produit

1. Normalisé : conforme à la spécification standard de Namur et peut être utilisé de manière interchangeable avec d’autres équipements conformes à cette norme.

2. Multifonctionnalité : peut réaliser une variété de fonctions de contrôle, telles que la commutation, la régulation et la coupure.

3. Fiabilité : performances stables et fonctionnement fiable, adaptés à une utilisation à long terme dans les environnements industriels.

4. Haute efficacité : capable de répondre rapidement aux signaux de contrôle et d’améliorer l’efficacité du contrôle des processus.

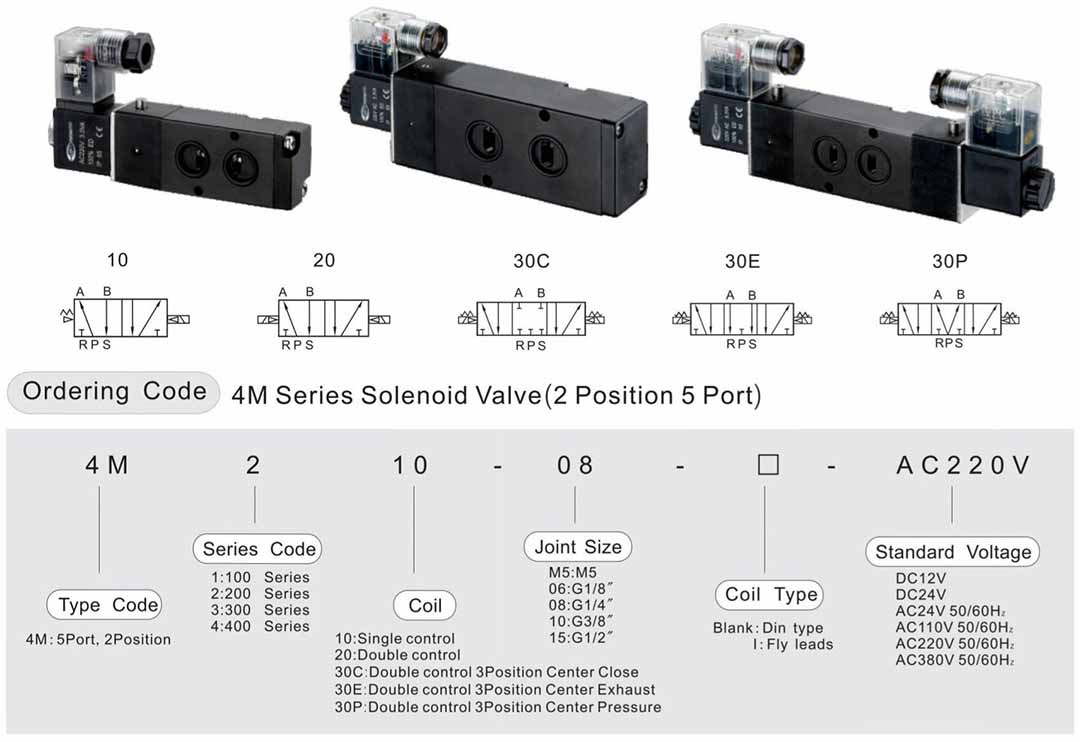

 Symbole

Électrovanne Namur

Spécifications du produit

Mmodèle

4M110-M5
4M110-064M210-064M210-084M310-084M310-104M410-104M410-15
4M120-M54M120-064M220-064M220-084M320-084M320-104M420-104M420-15
Womarche  moyenL'air pur
Type d'acteurGuide interne


Taille des joints

Impot=M5Importer=1/8Importer=1/8Importer=1/4Importer=1/4Importer=1/4Importer=3/8Importer=1/2
Exporter=M5Exporter=1/8Exporter=1/8Exporter=1/8Exporter=1/4Exportation=3/8Exportation=3/8Exporter=1/2
Zone de coupe

5,5 mm²

(CV=0,31)

12 mm²

(CV=0,67)

14 mm²

(CV=0,78)

16 mm²

(CV=0,89)

25 mm²

(CV=1,4)

30 mm²

(CV=1,68)

30 mm²

(CV=1,68)

50 mm²

(CV=2,79)

Pression de travail0,15 à 0,9 MPa
Max.pression1,2 MPa
Température de fonctionnement-5 à 60℃
Plage de tension
-15% à 10%
Qualité résistante à la chaleurB
Classe de protectionIP65 (DIN40050)
Type de bobineType Din,  Des pistes volantes
Max.Fréquence d'action4 fois/s

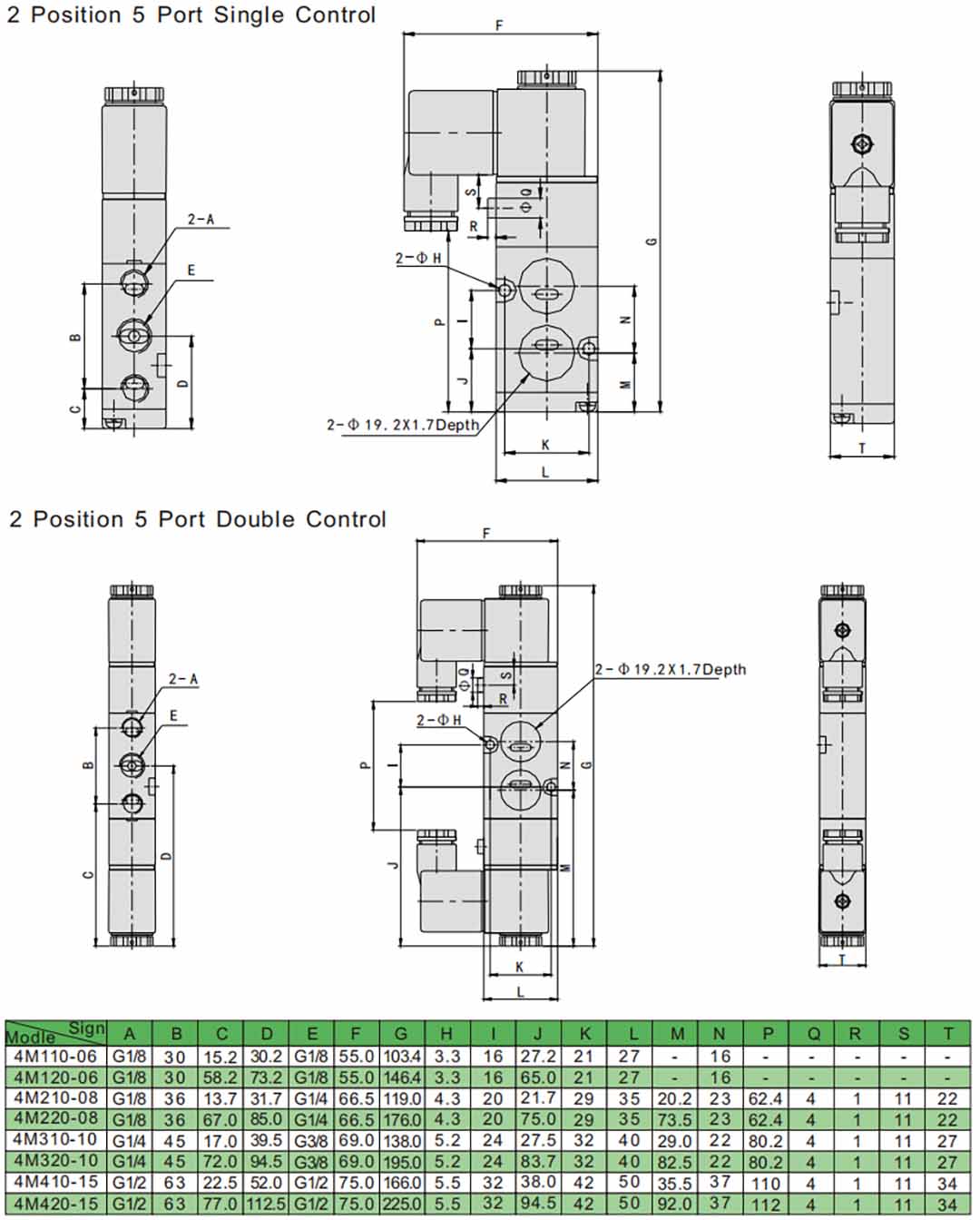

Dimensions principales

électrovanne namur 5 2

FAQ sur les produits

T1.Qu'est-ce que l'électrovanne NAMUR ?

L'électrovanne Namur est une vanne spécialisée conçue pour contrôler le débit d'air ou de gaz dans les systèmes pneumatiques, notamment pour l'actionnement d'actionneurs pneumatiques.

L'électrovanne Namur de la série 4M facilite la fixation directe aux actionneurs pneumatiques sans nécessiter de tuyauterie supplémentaire, réduisant ainsi le temps d'installation et les points de fuite potentiels.

Caractérisée par sa construction robuste, l'électrovanne Namur est conçue pour fonctionner efficacement dans des environnements industriels difficiles, offrant une fiabilité et une durabilité élevées.Il fonctionne généralement selon un principe simple : l'alimentation du solénoïde déplace la position de la vanne, modifiant ainsi le chemin d'écoulement du fluide de commande pour actionner le dispositif connecté.Disponibles dans divers matériaux pour répondre à différentes exigences d'application, telles que le laiton, l'acier inoxydable et l'aluminium, ces vannes sont polyvalentes et peuvent être utilisées dans un large éventail d'industries, notamment le traitement chimique, le traitement de l'eau, ainsi que le pétrole et le gaz.

De plus, les électrovannes Namur sont souvent dotées d'options de commande manuelle, permettant aux opérateurs de changer manuellement la position de la vanne en cas de panne de courant ou à des fins de maintenance.Leur conception compacte, combinée à la possibilité de les monter directement sur les actionneurs, en fait une solution efficace et peu encombrante pour les processus automatisés.


Q2.  Que signifie le montage NAMUR ?

Le montage NAMUR (Normenarbeitsgemeinschaft für Mess- und Regeltechnik in der Chemischen Industrie) fait référence à une configuration de montage standardisée principalement utilisée dans l'installation d'électrovannes et d'autres dispositifs pneumatiques ou hydrauliques dans les systèmes d'automatisation industrielle.

Dans le montage NAMUR, l'électrovanne ou l'actionneur est directement fixé à une interface NAMUR, généralement située sur l'actionneur pneumatique d'une vanne ou d'un dispositif similaire.Cette interface se compose d'un modèle spécifique de trous et de fentes de montage, ainsi que de connexions de ports standardisées pour l'alimentation en air et les signaux de contrôle.
