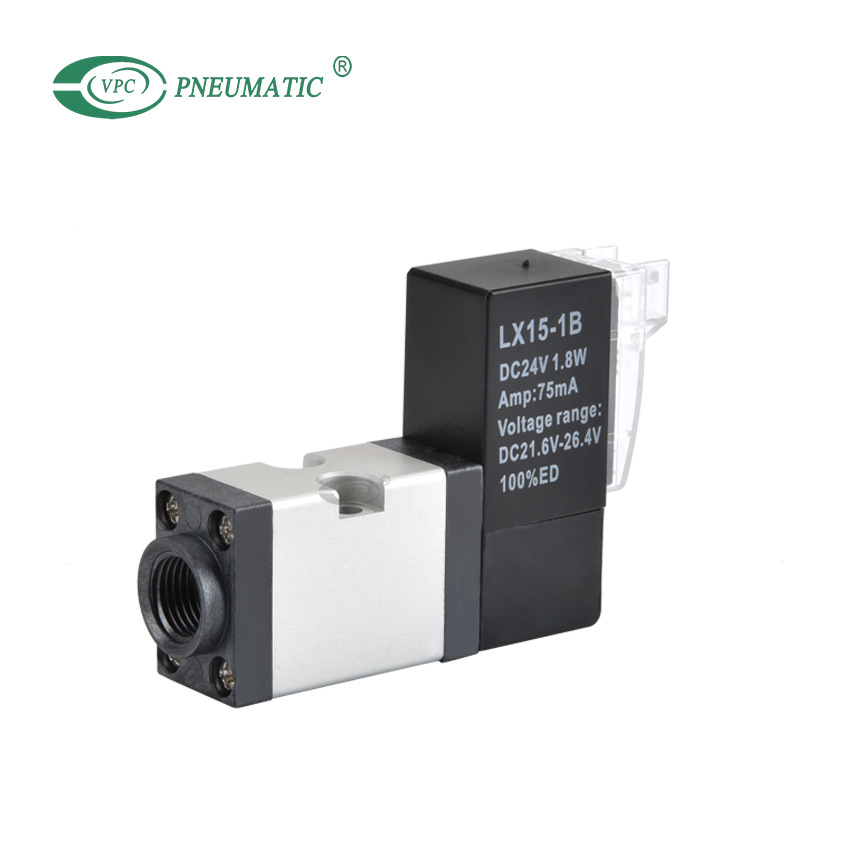

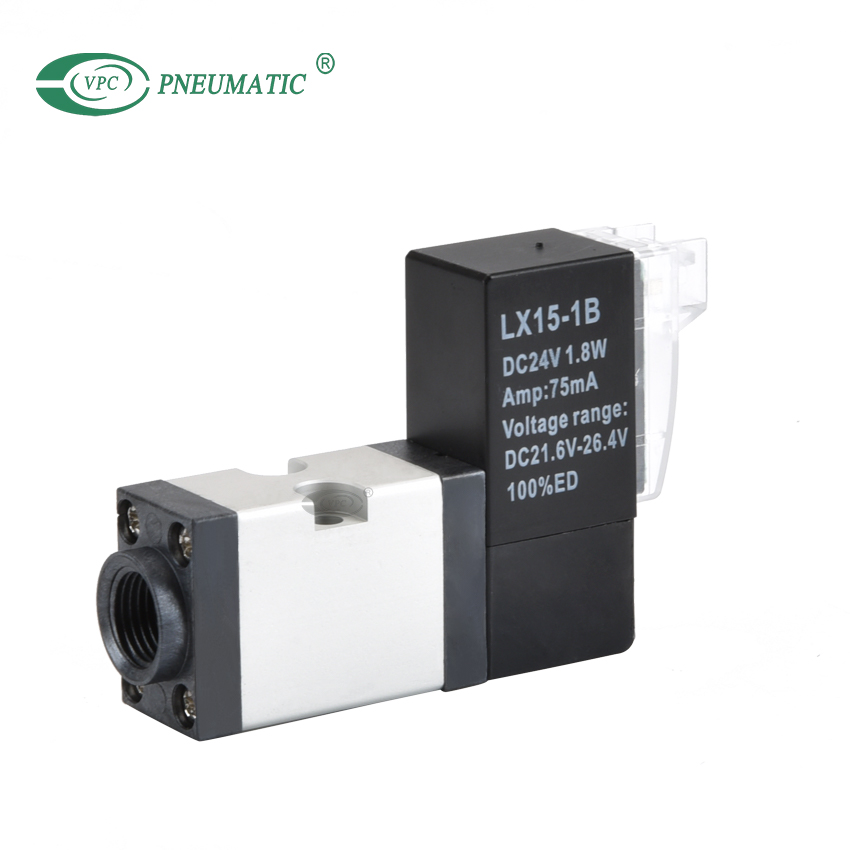

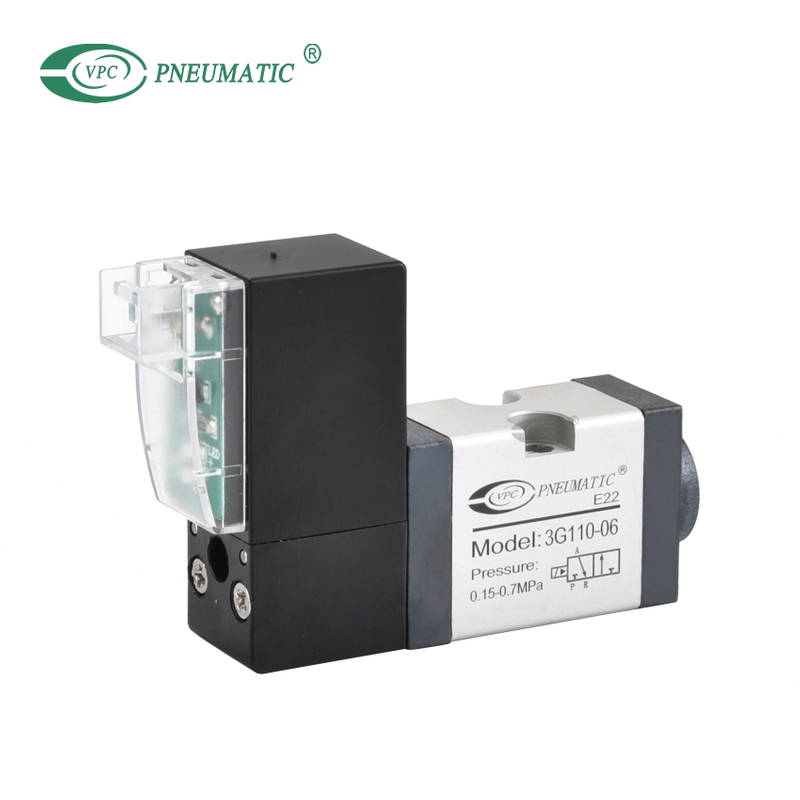

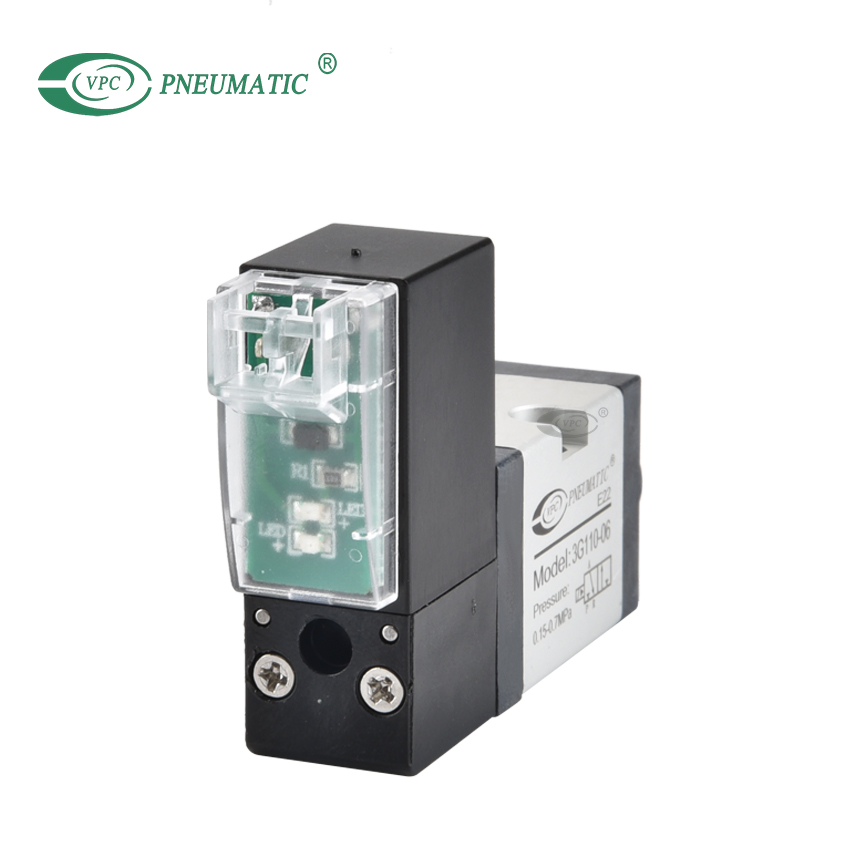

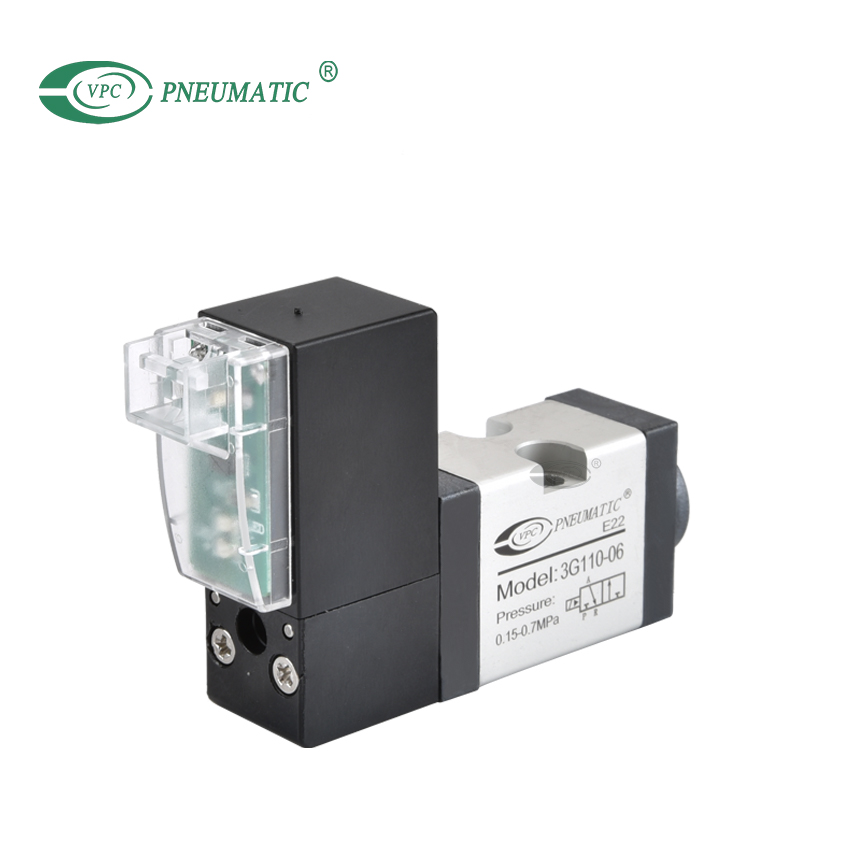

La série 3G 100 est une vanne à clapet 3 voies à commande solénoïde directe.Il est doté d'un solénoïde à course courte, d'un clapet équilibré et d'un puissant ressort de rappel.Ces caractéristiques se traduisent par des forces de changement de vitesse élevées, des temps de réponse rapides et constants et une longue durée de vie.Notre conception équilibrée unique signifie une polyvalence dans la tuyauterie —— la vanne peut être configurée comme une vanne à 3 ou 2 voies normalement fermée ou normalement ouverte.
3G100
VPC Pneumatic
8412909000
Type de soupape: | |
---|---|
Sens de montage: | |
Type de conduite: | |
Tension standard: | |
État de disponibilité: | |
Description du produit
1. L'entrée électrique est terminale, l'insertion horizontale et verticale peut basculer librement.
2. Structure d'échappement interne, qui peut collecter le flux d'air pilote, puis évacuer intensément depuis le port R.
3. La tête pilote haute fréquence fait fonctionner le corps de la vanne, réduisant ainsi la perte de puissance.
4. Le moulage par extrusion d'alliage d'aluminium de corps de valve, traitement technologique unique du trou intérieur, augmente efficacement le débit.
5. Une variété de types de tubes filetés peuvent être sélectionnés et intégrés au groupe de vannes de base pour économiser de l'espace d'installation.
3G① 1② 10③ 06④ NC⑤ B⑥ 050⑦ □⑧
①Tapez le code | 3G : Électrovanne (3/2 voies) | |||||
②Code de taille | 05 : 0500 Série | 1100 Série | 2 : 200 Série | 3 : 300 Série | ||
③Bobine | 10 : Commande unique 20 : Double contrôle | |||||
④Taille du port | M5 : M5 | M5 : M5 | 06 : 1/8' | 06 : 1/8' | 08 : 1/4' | 10 : 3/8' |

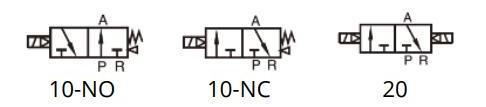

⑤Type d'actionnement | NC : normalement fermé NON : Normalement ouvert [Remarque : double solénoïde, pas de code] | |||||
⑥Tension | R : 220 V CA B : CC 24 V C : 110 V CA F: cc 12V | |||||
⑦Longueur de ligne | 050 : 0,5 m 200 : 2,0 m | |||||
⑧Type de filetage | - | Vierge : filetage PT / G : filetage G / T : filetage NPT |
Spécifications du produit
Type de contrôle | Pilote interne |
Type de vanne | 3/2 voies |
Milieu de travail | L'air pur |
Température de fonctionnement | -10 à 70℃ |
Pression de travail | 2 à 7 bars |
Taille du port | Φ3mm |
Matériau du corps | Alliage d'aluminium |
Lubrification | Non |
Max.fréquence de travail | 5 cycles/s |
Type de bobine | Type horizontal et type vertical |
Tension standard | DC24V DC12V AC110V AC220V |
Plage de tension | ±10% |
Pouvoir | C.C : 2 W (avec LED) CA : 2 VA |
Fréquence de travail | ≥25 Hz |
Temps de réponse | 15 ms |
Structure de protection | Étanche à la poussière |
Dimensions principales
FAQ sur les produits
T1. Comment fonctionne une électrovanne 3 voies 2 positions ?
Une vanne 3 voies 2 positions possède 3 ports et deux positions et peut être soit normalement fermée, soit normalement ouverte.Une vanne normalement fermée s'ouvrira lorsqu'elle sera alimentée et se fermera grâce à la tension du ressort.Une vanne normalement ouverte se fermera lorsqu'elle sera alimentée et s'ouvrira à nouveau grâce à la tension du ressort.Le troisième port est généralement utilisé pour la ventilation.
Q2. A quoi servent 3 2 vannes ?
Les vannes 3/2 voies disposent de trois ports de connexion et de deux positions qui peuvent être pilotées via une électrovanne.Ils sont utilisés pour contrôler un vérin à simple effet, pour entraîner des actionneurs pneumatiques, utilisés comme vanne de soufflage, comme vanne de surpression et dans les applications sous vide.
Q3. Comment nettoyer l'électrovanne ?
Tout d’abord, procurez-vous un morceau de matériau sec et doux, non pelucheux.Utilisez-le pour éliminer tout excès d’humidité des boîtiers et des raccords.L’intérêt de garder les surfaces sèches est de réduire la corrosion et de garantir le bon fonctionnement des électrovannes pneumatiques pendant de nombreuses années.
Q5. Quelle est la différence entre 3/2 voies et Électrovanne 5/2?
Le premier a 2 positions avec 1 entrée, 1 sortie et 1 échappement, et le second a 2 positions avec 2 sorties, 2 échappement et 1 entrée.Les boutons poussoirs et les clapets anti-retour sont les principales utilisations du 5/2.
Q5. Dépannage de l'électrovanne
Vérifiez si l'alimentation électrique est correcte et si la batterie peut dissiper la chaleur par ventilation.Installez une nouvelle bobine et n'alimentez jamais la bobine lorsqu'elle n'est pas montée sur la vanne.Vérifiez l'humidité à l'intérieur et remplacez-le si nécessaire.Remplacez également les armatures endommagées ou pliées et vérifiez la compatibilité des supports avec votre vanne.
