Description du produit

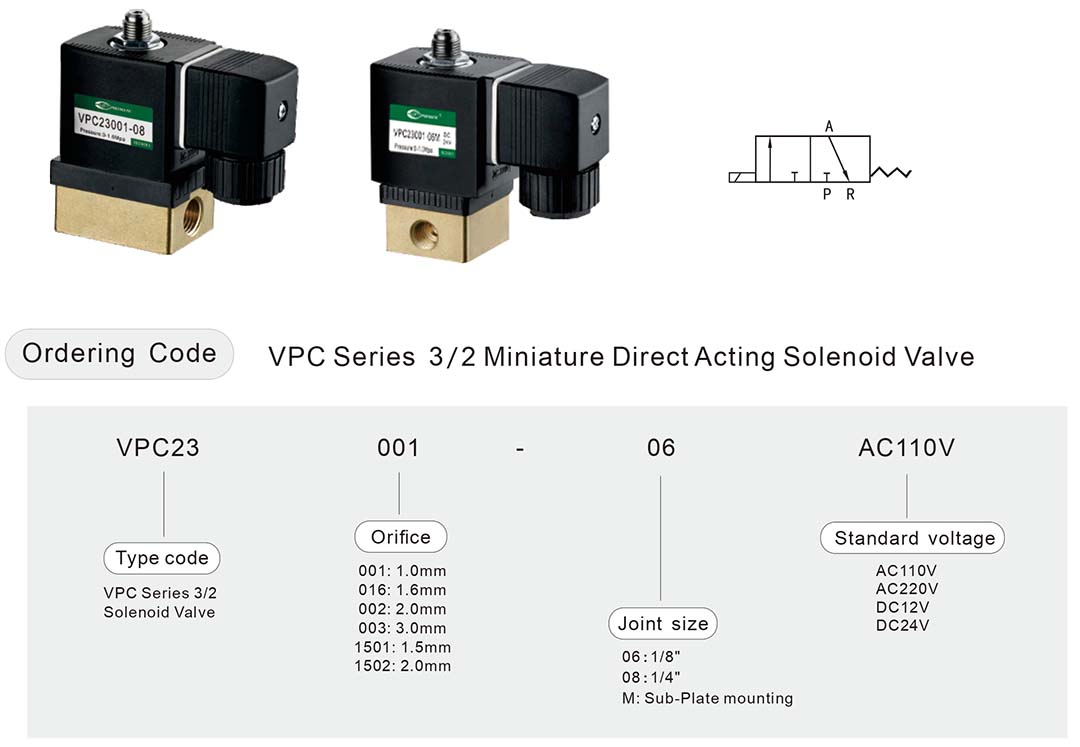

1. Électrovanne 3/2 voies à action directe et normalement fermée.Sa grande sensibilité lui permet de changer rapidement de direction.
2. La petite vanne compacte à action directe a un orifice de 1 à 2 mm.
3. Bobine antidéflagrante, bobines/connecteurs à économie d'énergie de refroidissement et interrupteur de synchronisation en option.
4. Il est compact, petit et léger.Facile à installer et à démonter.
Spécifications du produit
| Type d'acteur | Type à action directe |
| Type de contrôle | Fermeture normale |
| Type de filetage | G (standard), NPT, connexion par plaque Rc (en option) |
| Milieu de travail | Air, Eau, Fluide neutre |
| Viscosité moyenne | ≤21mm²/s |
| Corps de soupape | Laiton |
| Matériau du joint | NBR |
| Température de fonctionnement | -10 ~ 110 ℃ |
| Température ambiante | -10~50°C (Antidéflagrant : -20~40℃) |
| Tension nominale | AC220V (50-60Hz), DC24V (0Hz) |
| Plage de tension | ± 10% |
| Enceinte | IP65 |
| Montage | Gardez la bobine vers le haut |
| Facultatif | Bobines/connecteurs antidéflagrants et à économie d'énergie de refroidissement, interrupteur de synchronisation |
| Modèle | Orifice | Taille des joints | Pression de travail | Valeur KV |
| VPC23001-06 | 1,0 mm | G1/8' | 0 ~ 2,0 MPa | 0,02 m³/h |
| VPC23016-06 | 1,6 mm | G1/8' | 0~1,6 MPa | 0,02 m³/h |
| VPC23002-06 | 2,0 mm | G1/8' | 0~1,0 MPa | 0,08 m³/h |
| VPC23003-06 | 3,0 mm | G1/8' | 0 ~ 0,6MPa | 0,16 m³/h |
| VPC23001-08 | 1,0 mm | G1/4' | 0 ~ 2,0 MPa | 0,02 m³/h |
| VPC23016-08 | 1,6 mm | G1/4' | 0~1,6 MPa | 0,02 m³/h |
| VPC2302-08 | 2,0 mm | G1/4' | 0~1,0 MPa | 0,08 m³/h |
| VPC2303-08 | 3,0 mm | G1/4' | 0 ~ 0,6 MPa | 0,16 m³/h |
| VPC231501-M | 1,0 mm | Montage sur panneau | 0 ~ 2,0 MPa | 0,02 m³/h |
| VPC231502-M | 2,0 mm | Montage sur panneau | 0 ~ 1,0 MPa | 0,08 m³/h |

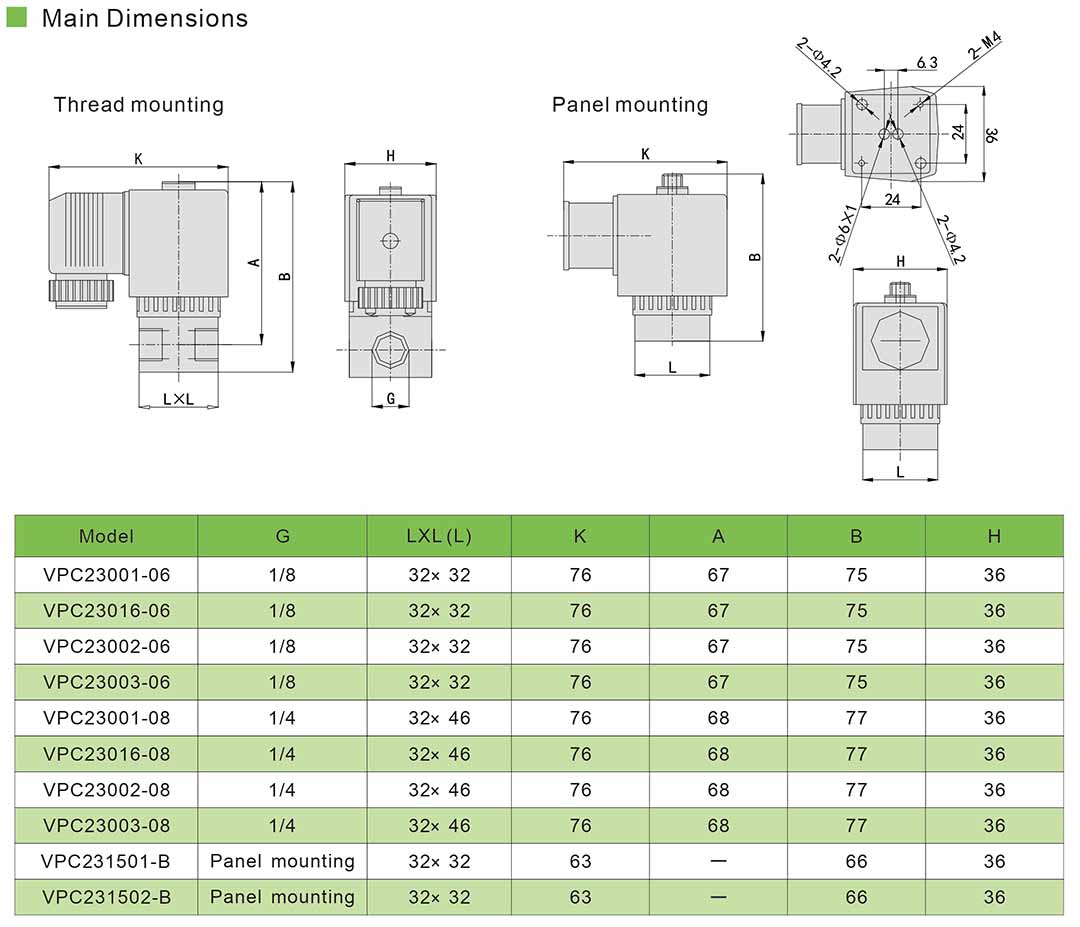

Dimensions principales
