| Type de soupape: | |
|---|---|
| Sens de montage: | |
| Matériel: | |
| Garantie de qualité: | |

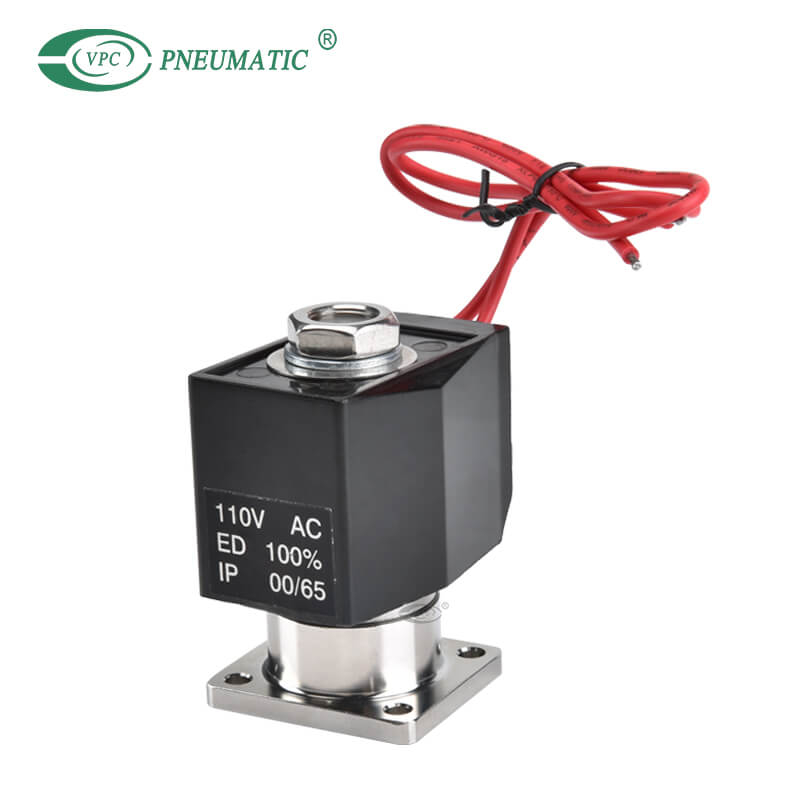

Description du produit
1. Le matériau du corps (alliage de cuivre, acier inoxydable) et le matériau d'étanchéité (caoutchouc nitrile, caoutchouc fluoro, EPDM) peuvent être sélectionnés.
2. Avec la rectification de la bobine et les contre-mesures pour l'usure de la section coulissante, il est très durable même avec de l'air sec et du gaz inerte.
3. Compatible avec diverses applications à travers une grande variété de combinaisons d'options de taille d'orifice et de bobine.
4. Port 2 (NC, NO), 3 ports, collecteur: sélectionnez le composant idéal en fonction du circuit utilisé.
5. Le matériau du corps (alliage de cuivre, acier inoxydable) et le matériau d'étanchéité (caoutchouc nitrile, caoutchouc fluoro, EPDM) peuvent être sélectionnés.
* Les commandes pour seule la plaque de masquage et la sous-plaque sont également disponibles. Contactez VPC pour plus de détails.
* Pour 11 ou plus de station du collecteur n °, contactez VPC.
Spécifications du produit
| Taper | Spécifications standard | Spécifications facultatives | |
| Médim de travail | Air / vide bas / Eau / kérosène / huile | Eau chaude | Vapeur |
| Type de contrôle | Close normale | ||
| Différentiel de pression de travail | 0 à 5MPa | ||
| Max. pression de travail | 5MPa | 1MPa | |
Pression d'épreuve | 10MPa | ||
| Température du fluide (pas de congélation) | -10 ° C à 60 ° C | -10 ° C à 90 ° C | -10 ° C à 184 ° C |
| Température de travail | -20 ° C à 60 ° C | -20 ° C à 100 ° C | |
| Classe thermique | Classe 130 (b) | Classe 180 (h) | |
| Atmosphère | Placer sans gaz corrosif et gaz explosif | ||
| Structure de soupape | Structure de Poppet à action directe | ||
Fuite de siège de soupape | 0,2 cm 3/ min (ANR) ou moins (air) | 300 cm 3/ min (ANR) ou moins (air) | |
| Montage | Libre | ||
| Corps / joint | Acier inoxydable/Caoutchouc nitrile | Acier inoxydable/caoutchouc EPM | Acier inoxydable/PTFE |
* Reportez-vous à Max. Différentiel de pression de travail dans les spécifications individuelles.
Dimensions principales
| N ° de station | AA | BB | Configuration du collecteur | N ° de station | AA | BB | Configuration du collecteur |
| 2 | 106 | 122 | 2 stations x 1 | 7 | 329 | 345 | 5 stations + 2 stations |
| 3 | 145 | 161 | 3 stations x 1 | 8 | 368 | 384 | 5 stations + 3 stations |
| 4 | 212 | 228 | 2 stations x 2 | 9 | 435 | 451 | 3 stations x 3 |
| 5 | 223 | 239 | 5 stations x 1 | 10 | 446 | 462 | 5 stations x 2 |
| 6 | 290 | 306 | 3 stations x 2 | Contactez VPC pour 11 stations ou plus | |||
* 1: La configuration du collecteur combine des unités à 2 stations, 3 stations et 5 stations.
* 2: Les dimensions sont les mêmes pour les tailles de port des threads G et NPT.
FAQ du produit
Q1. Qu'est-ce qu'une valve solénoïde en 2 voies en 2 Ways?
Électrovanne les types les plus courants sont les vannes à 2 et 3 voies qui peuvent être N/O (normalement ouvertes) ou N/F (normalement fermées). Par exemple, une vanne 2/2 possède deux ports (entrée/sortie) et deux états (ouvert/fermé). La vanne 3 voies 2 positions dispose de trois ports et de deux états. Permet plusieurs configurations différentes de chemins d'écoulement tout en connectant seulement deux ports à un seul endroit.
Q2. Quel matériau est utilisé pour l'électrovanne?
Les Électrovanne sont souvent disponibles avec divers matériaux de boîtier. Les matériaux typiques sont le nylon (polyamide – PA), le PVC (polychlorure de vinyle), le laiton, le laiton nickelé et l'acier inoxydable (304 et 316). Le choix du matériau dépend fortement des propriétés chimiques et de la température du fluide.
Q3. Qu'est-ce que l'électrovanne à action directe?
Les Électrovanne à commande directe , également connues sous le nom d'électrovannes à taux zéro, sont des vannes électromécaniques utilisées pour contrôler le débit de liquides ou de gaz.
Q4. Quelle est la différence entre le jeu direct et l'électrovanne opéré du pilote?
La principale différence entre le jeu direct et les solénoïdes pilotes est que les soupapes d'électricité à action directe ont une connexion directe avec l'armature d'ouverture et de fermeture, tandis que les vannes pilotées utilisent l'utilisation du fluide de processus pour aider à piloter le fonctionnement de la valve.
Q5. Pourquoi les soupapes de solénoïde échouent-elles?
L'échec de Bobine électromagnétique peut être provoqué par un certain nombre de facteurs. L'application d'une tension incorrecte à la bobine entraînera sa défaillance et pourrait la faire griller. Les surtensions ou pointes électriques peuvent également endommager la bobine. Les bobines grillées ne peuvent pas être réparées et devront être remplacées.
Pour en savoir plus sur l'électrovanne , veuillez contacter VPC!
