Description du produit

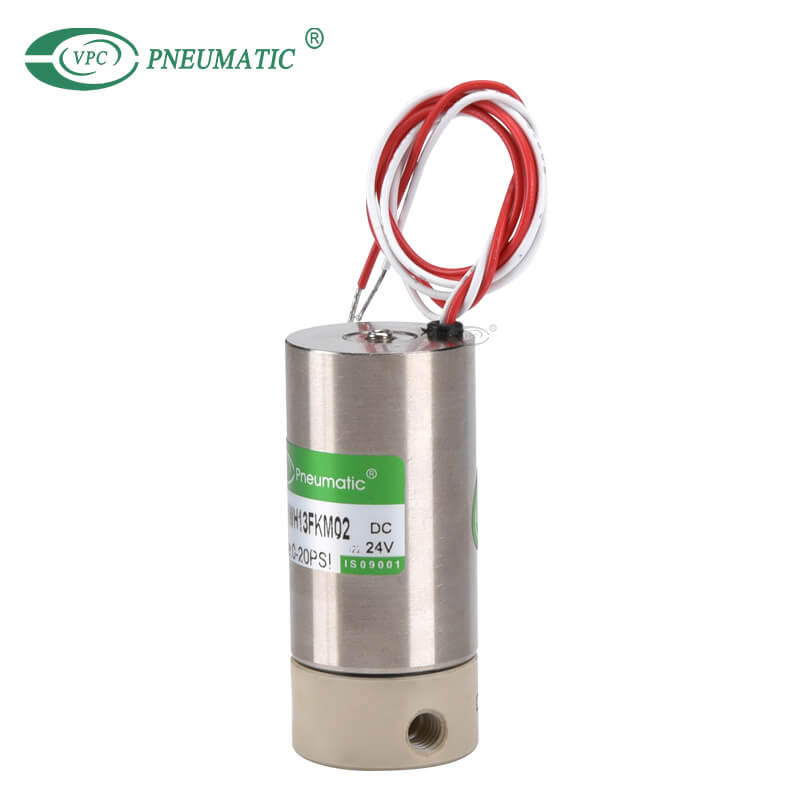

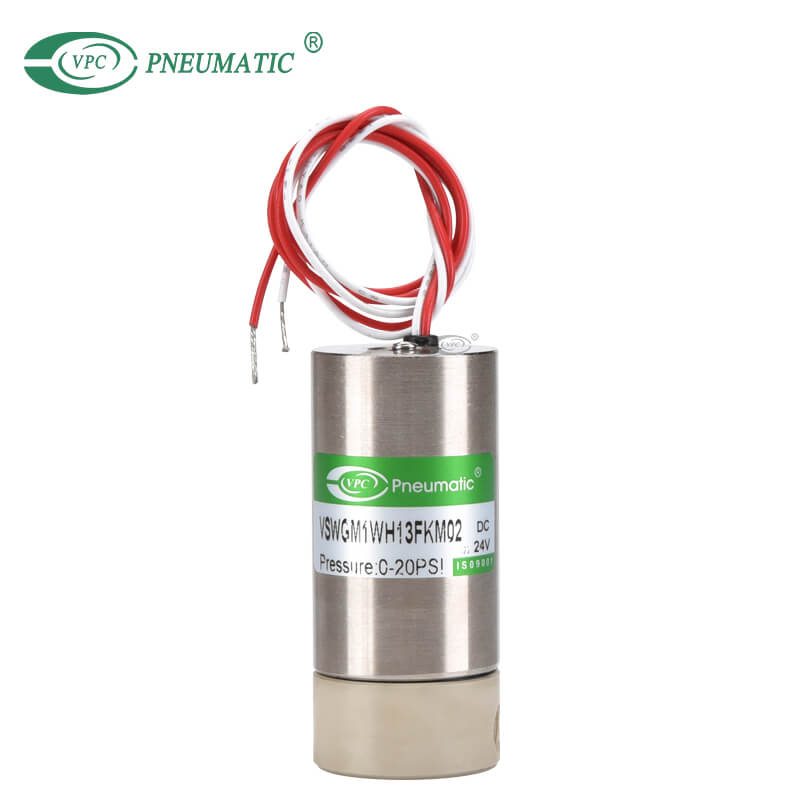

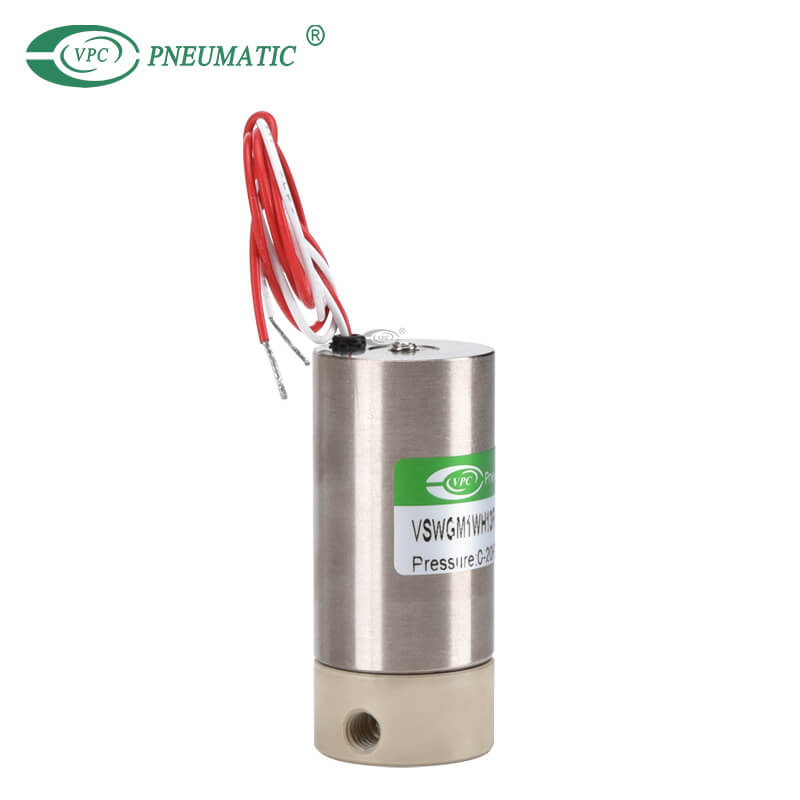

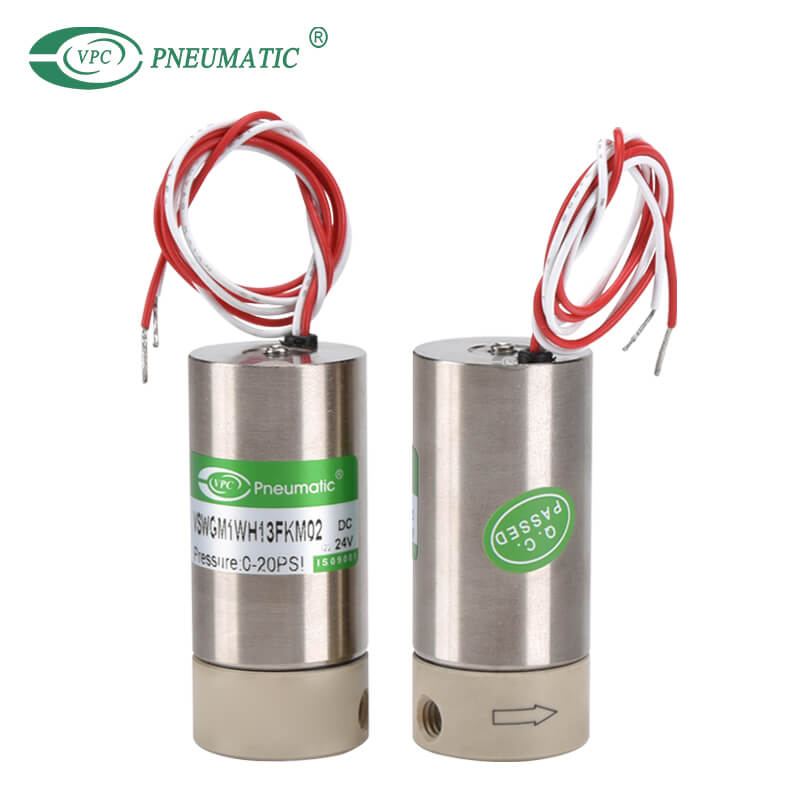

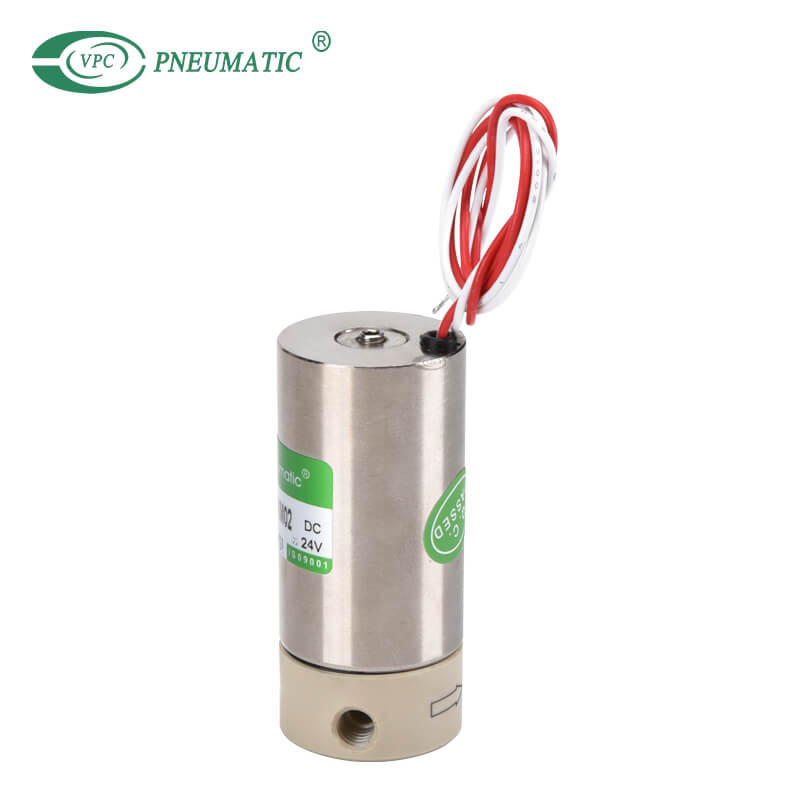

L'électrovanne miniature VSWGM de faible puissance, de petite taille, facile à intégrer, peut être largement utilisée dans les instruments médicaux, pharmaceutiques, analytiques et autres industries.
VSWGM 1① W② H③ 13④ V⑤ K⑥ M⑦ 02⑧ □
| ① Style de contrôle | 1 : Fermeture normale |
| ② Type de bobine | W : Bobine de boîtier métallique à fils volants |
| ③ Classe de bobine | H : Classe H |
| ④ Tension standard | 12 : DC12V 13 : DC24V |
| ⑤ Matériau du joint | V : VITON E : EPDM F: FFKM |
| ⑥ Corps de vanne | K : COUP D'ŒIL T : PTFE 3 : SS316 |
| ⑦ Taille des joints | M : M6 |
| ⑧ Orifice | C2 : 1,5 mm O2 : 2,0 mm C3 : 2,5 mm O3 : 3,0 mm |
Spécifications du produit
| Milieu de travail | Acide, alcali, fluide ultra-propre, etc. |
| Température de fonctionnement | 0℃~65℃ |
| Corps de soupape | COUP D'OEIL, PTFE, SS316 |
| Tension normale | DC24V, DC12V, etc. |
| Plage de tension | ±10% |
| Du pouvoir | 3.8W |
| Matériau du joint | VITON, EPDM, FFKM, etc. peuvent être utilisés pour différents contrôles de commutateur de fluide |
| Taille des articulations | M6 |
| Type de bobine | Type de plomb volant (standard 350 mm) |
| Méthode d'installation | Selon la flèche de sens d'écoulement sur la vanne, il est préférable d'installer la bobine vers le haut et horizontalement pour augmenter la durée de vie et la fiabilité. |

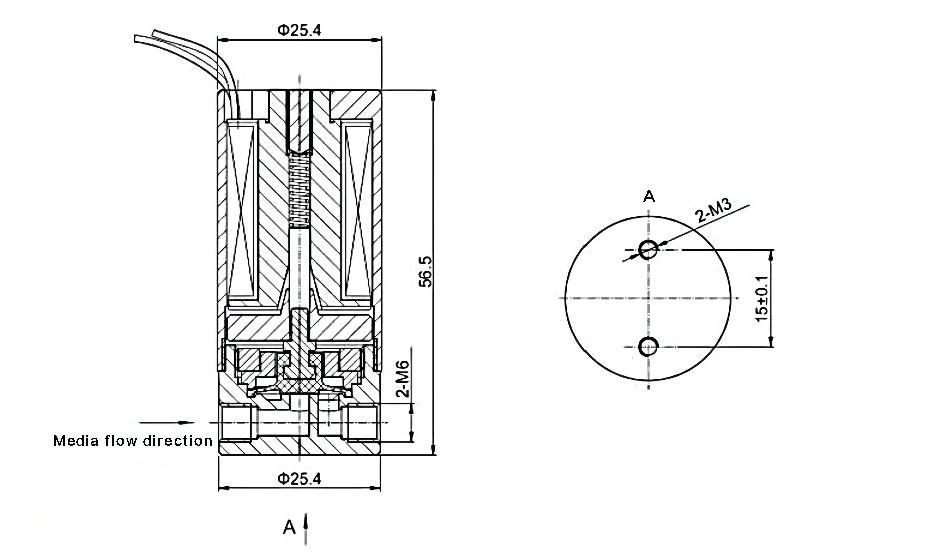

Dimensions principales
| Taille du port | Orifice (mm) | Valeur CV | Différence de pression (PSI) | Type de bobine | Classe de bobine | Puissance (W) | Code modèle (DC24V) | |
| Min.pression | Max.pression de travail | |||||||
| M6 | 1.5 | 0.04 | 0 | 30 | W | H | 3.8 | VSWGM1WH13VKMC2 |
| VSWGM1WH13VTMC2 | ||||||||
| VSWGM1WH13V3MC2 | ||||||||
| VSWGM1WH13EKMC2 | ||||||||
| VSWGM1WH13ETMC2 | ||||||||
| VSWGM1WH13E3MC2 | ||||||||
| VSWGM1WH13FKMC2 | ||||||||
| VSWGM1WH13FTMC2 | ||||||||
| 2.0 | 0.06 | 0 | 20 | W | H | 3.8 | VSWGM1WH13VKM02 | |
| VSWGM1WH13VTM02 | ||||||||
| VSWGM1WH13V3M02 | ||||||||
| VSWGM1WH13EKM02 | ||||||||
| VSWGM1WH13ETM02 | ||||||||
| VSWGM1WH13E3M02 | ||||||||
| VSWGM1WH13FKM02 | ||||||||
| VSWGM1WH13FTM02 | ||||||||
| 2.5 | 0.08 | 0 | 15 | W | H | 3.8 | VSWGM1WH13VKMC3 | |
| VSWGM1WH13VTMC3 | ||||||||
| VSWGM1WH13V3MC3 | ||||||||
| VSWGM1WH13EKMC3 | ||||||||
| VSWGM1WH13ETMC3 | ||||||||
| VSWGM1WH13E3MC3 | ||||||||
| VSWGM1WH13FKMC3 | ||||||||
| VSWGM1WH13FTMC3 | ||||||||
| 3.0 | 0.1 | 0 | 10 | W | H | 3.8 | VSWGM1WH13VKM03 | |
| VSWGM1WH13VTM03 | ||||||||
| VSWGM1WH13V3M03 | ||||||||
| VSWGM1WH13EKM03 | ||||||||
| VSWGM1WH13ETM03 | ||||||||
| VSWGM1WH13E3M03 | ||||||||
| VSWGM1WH13FKM03 | ||||||||
| VSWGM1WH13FTM03 | ||||||||
