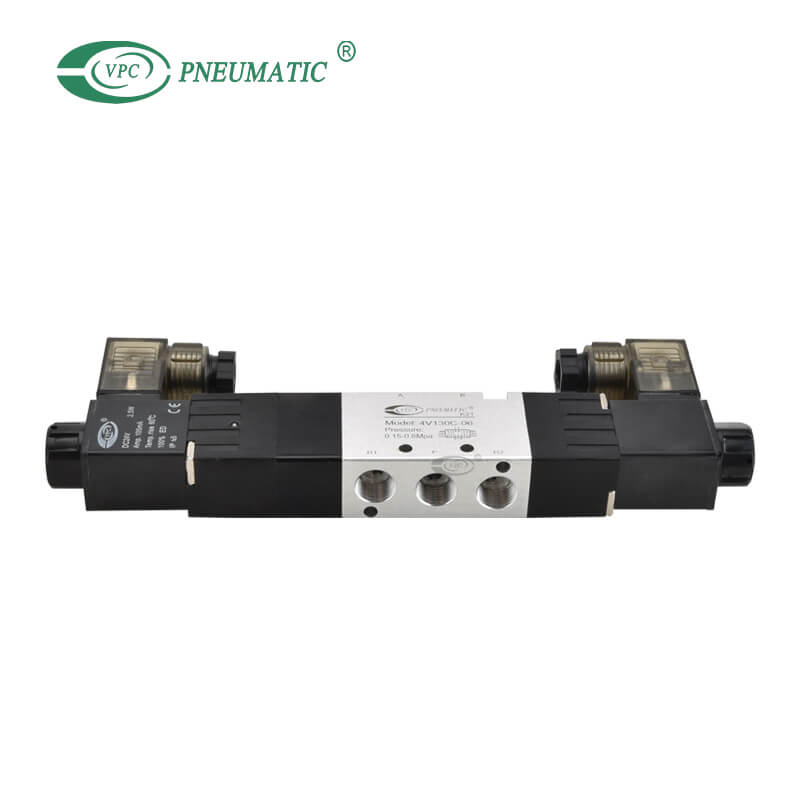

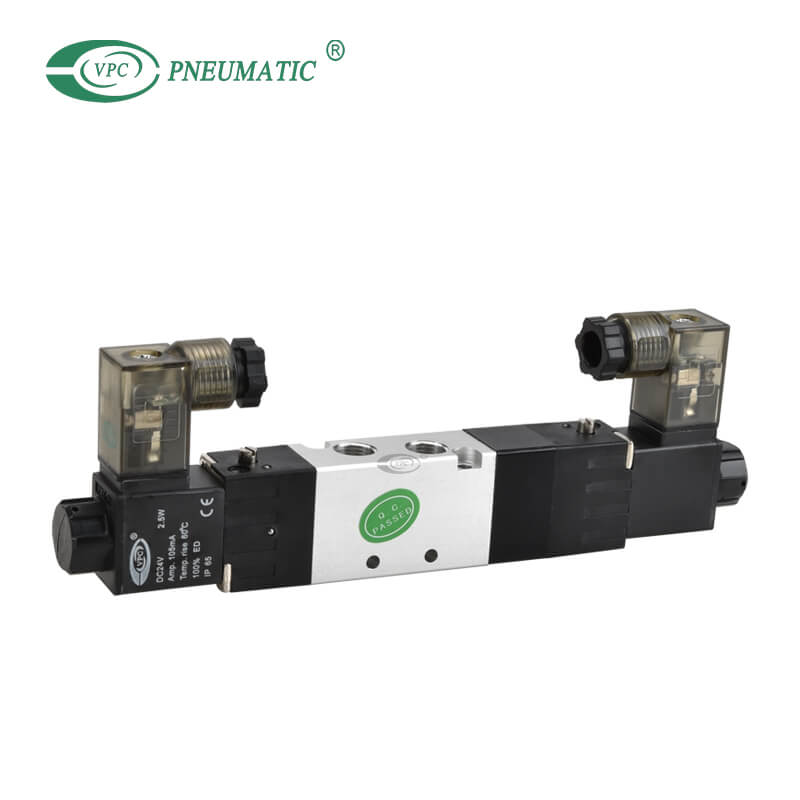

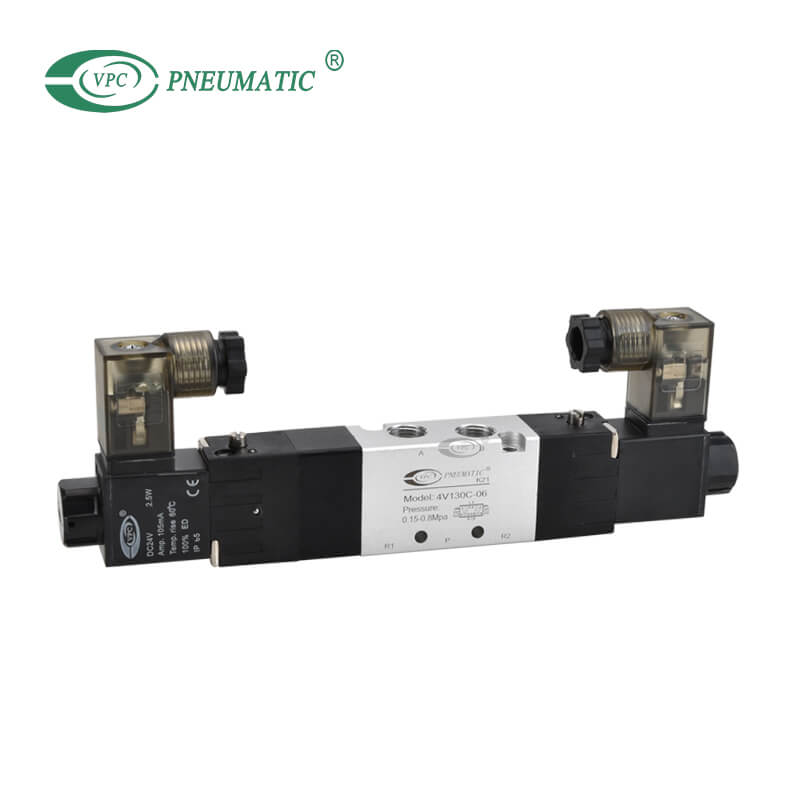

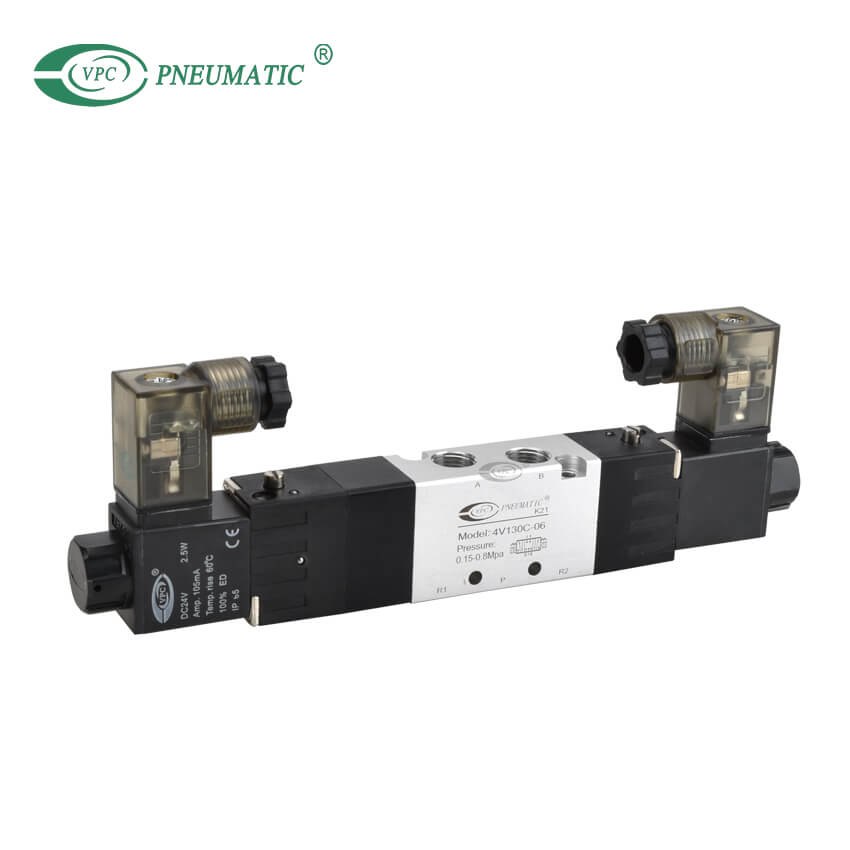

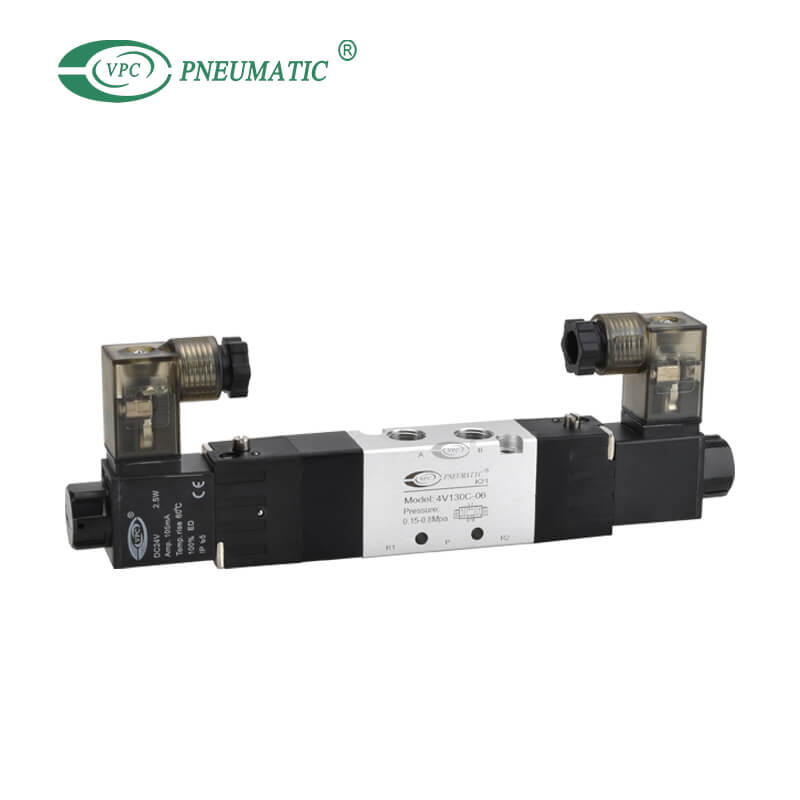

Électrovanne à fermeture centrale à 3 positions et 5 ports série 4V
Électrovanne à fermeture centrale à 3 positions et 5 ports série 4V Électrovanne à fermeture centrale à 3 positions et 5 ports série 4V
Électrovanne à fermeture centrale à 3 positions et 5 ports série 4V Électrovanne à fermeture centrale à 3 positions et 5 ports série 4V
Électrovanne à fermeture centrale à 3 positions et 5 ports série 4V Électrovanne à fermeture centrale à 3 positions et 5 ports série 4V
Électrovanne à fermeture centrale à 3 positions et 5 ports série 4V Électrovanne à fermeture centrale à 3 positions et 5 ports série 4V
Électrovanne à fermeture centrale à 3 positions et 5 ports série 4V Électrovanne à fermeture centrale à 3 positions et 5 ports série 4V

loading

Électrovanne à fermeture centrale à 3 positions et 5 ports série 4V

Partager sur:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
  1. Mode orienté pilote : Pilote interne ou pilote externe.
  2. Joints Mitsubishi personnalisés spéciaux, zéro fuite et réaction sensible.
  3. Les électrovannes à double commande ont une fonction de mémoire.
  4. Le trou interne adopte une technologie de traitement unique qui a peu de friction d'attrition, durée de vie plus de 150 000 000 fois.
  5. Il est disponible pour former un groupe de vannes intégré avec la base pour économiser de l'espace d'installation.
  6. Plusieurs niveaux de tension standard sont facultatifs.
  7. La bobine de connecteur DIN et la bobine de type fil volant sont en option.
  • 4V130C-06

  • VPC Pneumatic

Type de soupape:
Sens de montage:
Tension standard:
État de disponibilité:

Description du produit

Caractéristique du produit

1. Structure en mode colonne coulissante : bonne étanchéité et réaction sensible.

2. Électrovannes 3 positions avoir trois types de fonctions centrales pour votre choix.

3. Les électrovannes à double commande ont une fonction de mémoire, l'état de fonctionnement est le même sous tension et hors tension.

4. La conception de l'échappement central peut contrôler l'arrêt du cylindre dans n'importe quelle position.

5. L'équilibre statique à l'intérieur du corps de la vanne peut être maintenu une fois le trou d'entrée d'air fermé.

6. Le trou interne adopte une technologie de traitement spéciale qui présente une friction d'attrition faible, une faible pression de démarrage et une longue durée de vie.

7. PAS besoin d’ajouter de l’huile pour la lubrification.

8. Il est possible de former un groupe de vannes intégré avec la base pour économiser de l'espace d'installation.

9. Les appareils manuels affiliés sont équipés pour faciliter l'installation et le débogage.

10. Plusieurs qualités de tension standard sont facultatives.

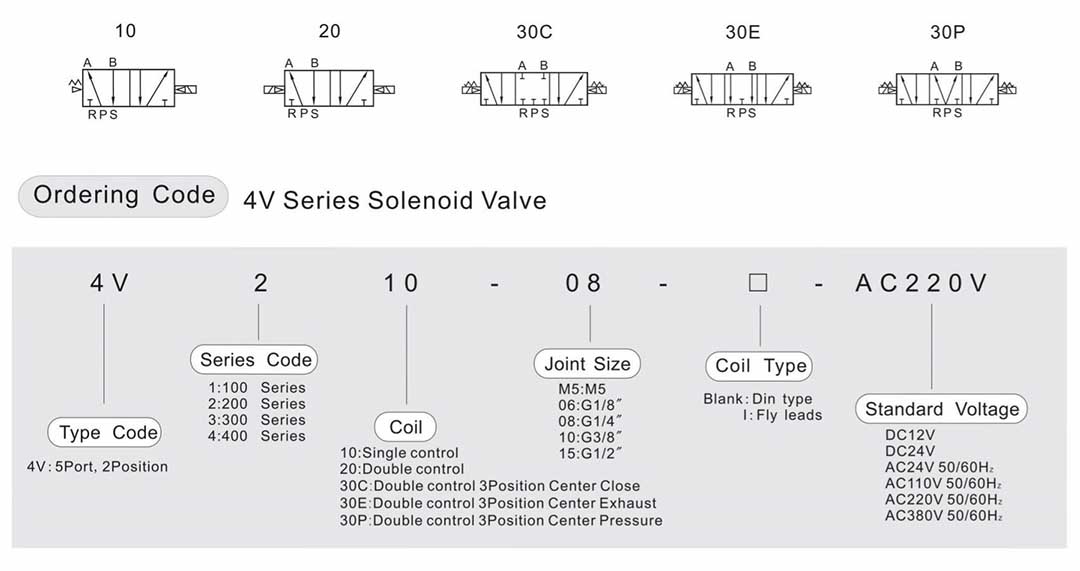

 Symbole

4V210-08

Spécifications du produit

Modèle4V130C-M54V130C-064V230C-064V230C-084V330C-084V330C-104V430C-15
Milieu de travailL'air pur
Type d'actionGuide interne
Pression de travail0.15 à 0.9Mpa
Pression maximale1.2Mpa
Température de fonctionnement-5 à 60℃
Plage de tension-15% à 10%
Catégorie résistante à la chaleurB
Classe de protectionIP65(DIN40050)
Type de bobineType Din/fils volants
Taille des articulationsImporter=M5Importer=1/8Importer=1/8Importation=1/4Importation=1/4Importation=3/8Importer=1/2
Exporter=M5Exporter=1/8Exporter=1/8Exporter=1/4Exporter=1/4Exporter=3/8Exporter=1/2
Echappement=M5Échappement = 1/8Échappement = 1/8Échappement = 1/8Echappement=1/4Echappement=1/4Echappement=1/2
Zone de section5.5mm² (CV=0.31)12mm² (CV=0.67)14mm² (CV=0.78)16mm² (CV=0.89)25mm² (CV=1.39)30mm² (CV=1.67)50mm² (CV=2.79)
Fréquence d'action maximale3 fois/s

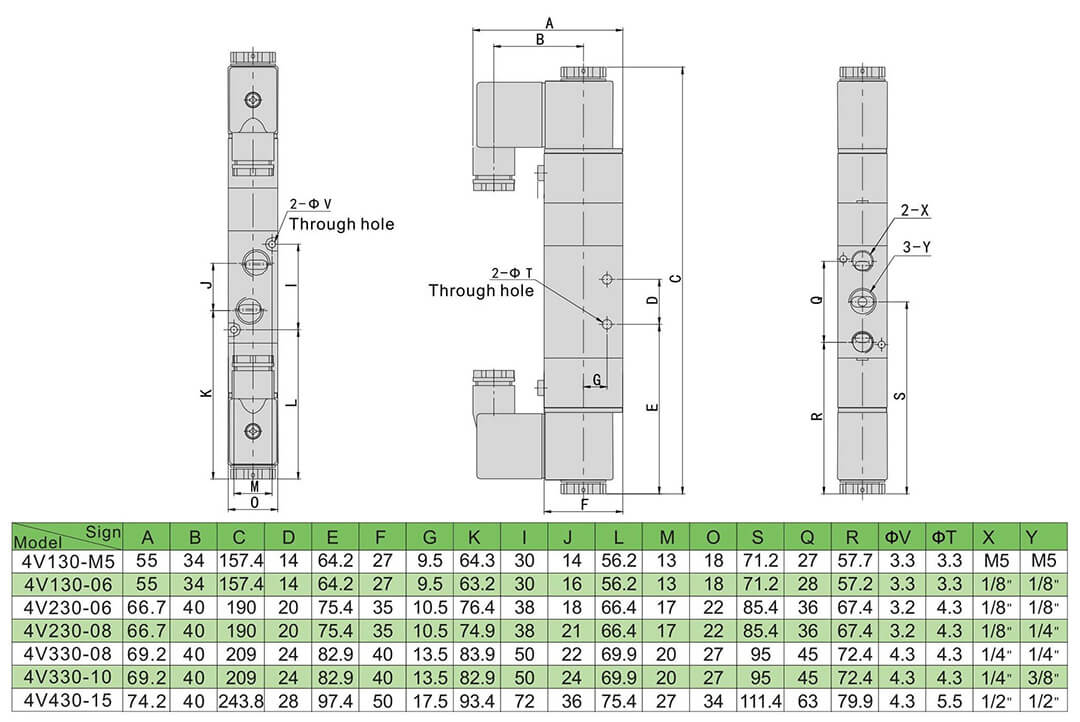

Dimensions principales

 Dimensions principales

5 Électrovanne double 2 voies

FAQ sur le produit

Q1. Comment fonctionne une vanne 3 voies pneumatique ?

Les vannes à trois voies dirigent l'air sous pression vers le côté bouchon du cylindre.Le déplacement du tiroir vers l'autre position extrême bloque le débit et la pression vers l'actionneur.L'actionneur est relié au passage d'échappement, par conséquent, la force du ressort ou la gravité doit ramener la tige dans sa position d'origine.


Q2. Qu'est-ce qu'une vanne 5/3 voies ?

Une vanne 5/3 voies a cinq orifices et trois états.Ils ont deux solénoïdes qui peuvent chacun contrôler un état de vanne.Si aucun solénoïde n'est alimenté, la vanne revient à l'état central.La vanne est donc monostable.L'état central peut avoir différentes fonctions, telles que la fermeture de tous les ports.


Q3. A quoi sert une vanne 5/3 ?

Les électrovannes 5/3 sont le plus souvent utilisées comme vannes de commande directionnelles pour les actionneurs pneumatiques à double effet.Le type à simple bobinage de Vanne 5/2 a généralement un ressort ou un retour d'air pilote de sorte que lorsqu'il est hors tension, la vanne revient à sa fonction de démarrage.


Q4. Comment nettoyer l'électrovanne ?

Tout d'abord, procurez-vous un morceau sec et doux de matériau non pelucheux.Utilisez-le pour éliminer tout excès d'humidité des boîtiers et des raccords.Le but de garder les surfaces sèches est de réduire la corrosion et de maintenir les électrovannes pneumatiques en mouvement pendant de nombreuses années.


Q5. Dépannage de l'électrovanne

Vérifier si l'alimentation électrique est correcte et si la bobine peut dissiper la chaleur par ventilation.Installez une nouvelle bobine et n'alimentez jamais la bobine lorsqu'elle n'est pas montée sur la vanne.Vérifiez l'humidité à l'intérieur et remplacez si nécessaire.Remplacez également toute armature endommagée ou tordue et vérifiez la compatibilité du fluide avec votre vanne.

PDF du produit
