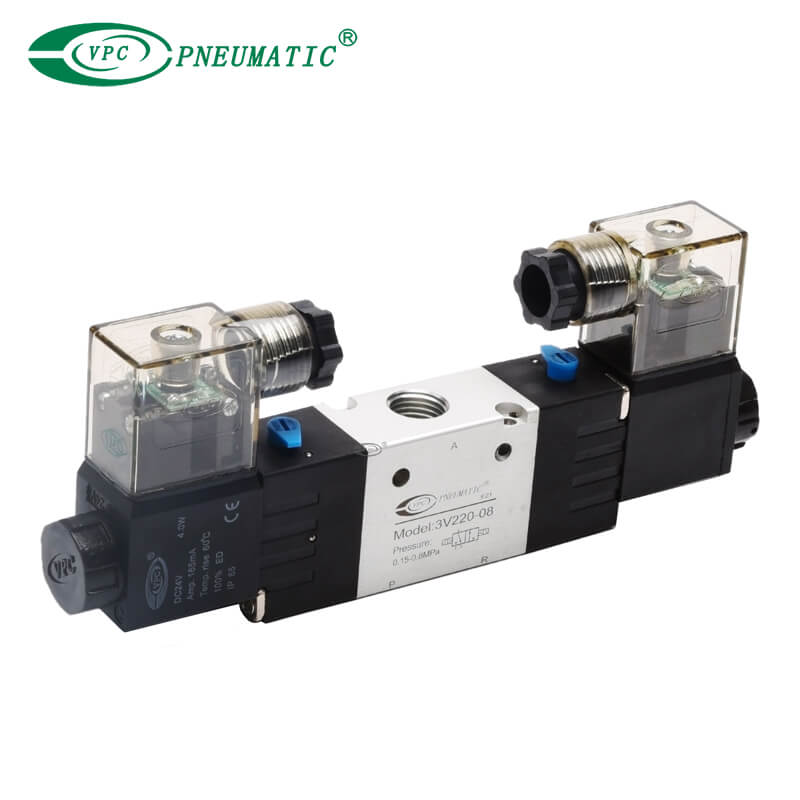

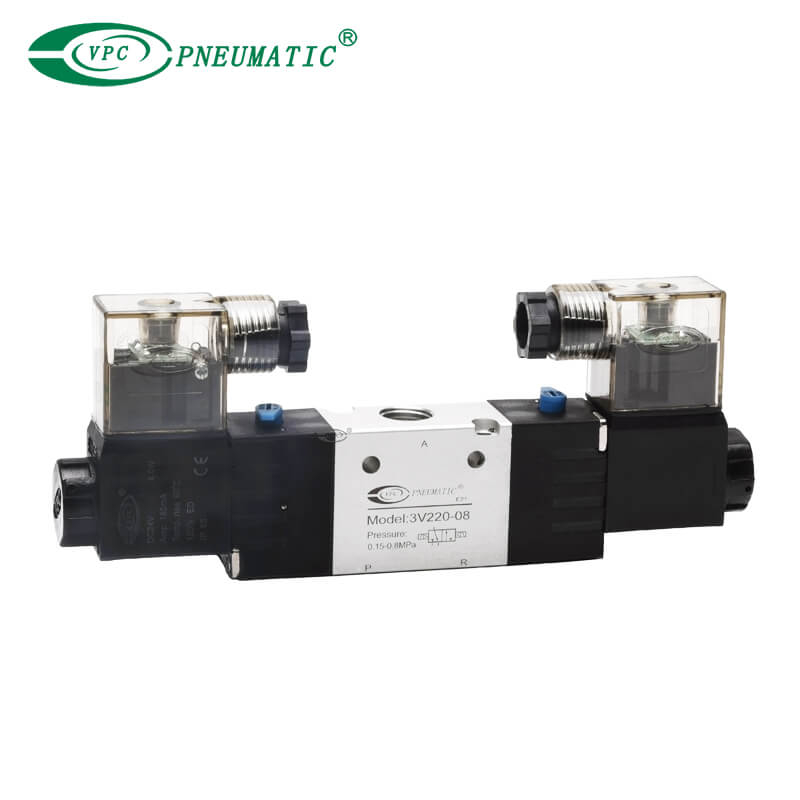

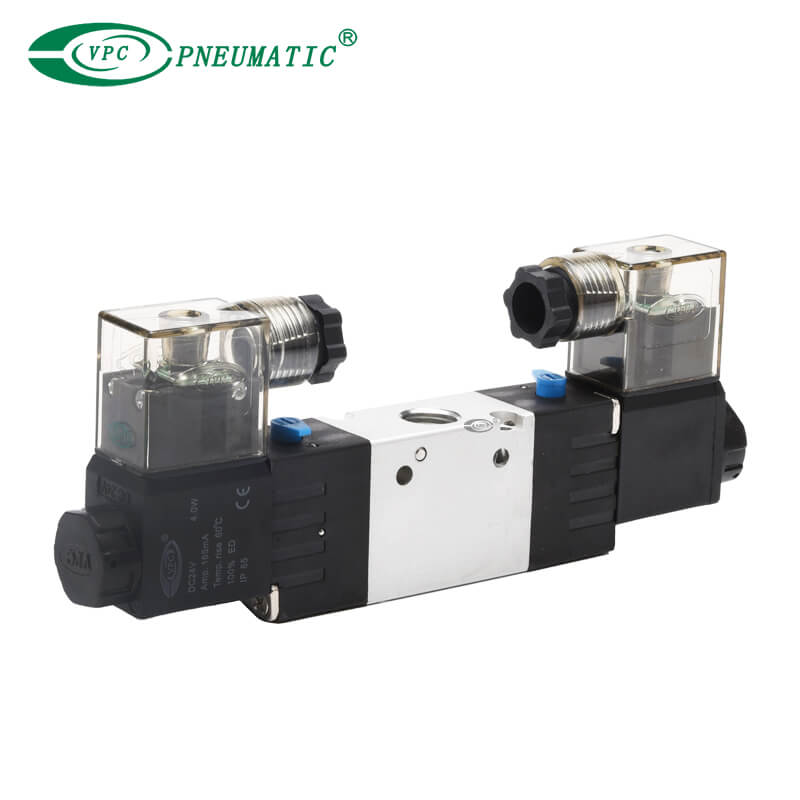

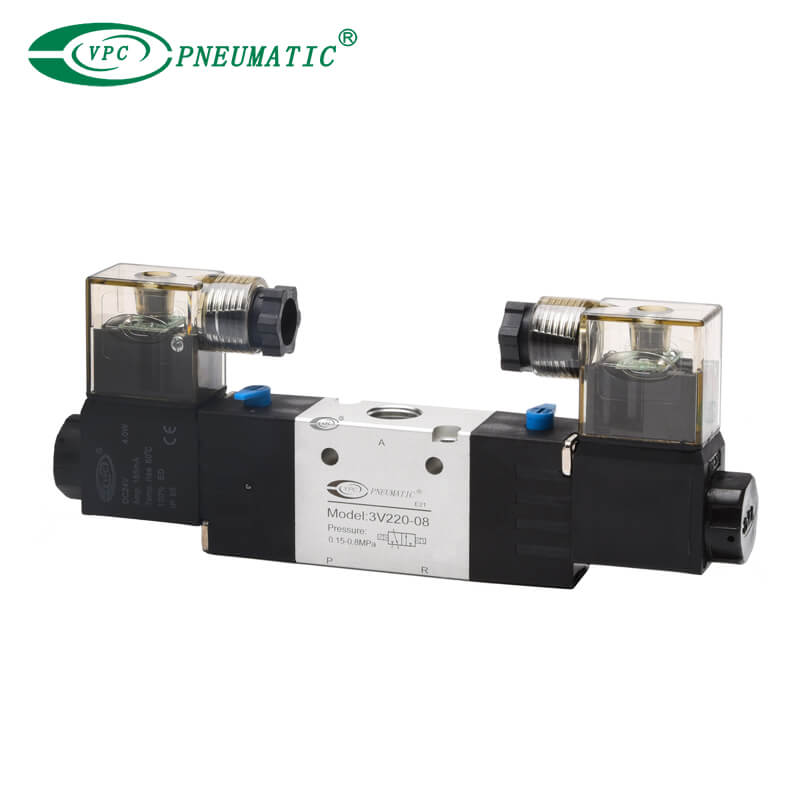

Électrovanne à double commande à 2 positions et 3 ports série 3V

Partager sur:
1. Mode orienté pilote: pilote interne ou pilote externe.
2. Structure en mode colonne coulissante: bonne étanchéité et réaction sensible.
3. Les soupapes de solénoïde à double contrôle ont une fonction de mémoire.
4. Le trou interne adopte une technologie de traitement spéciale qui a peu de frottement d'attrition, bas start
pression et longue durée de vie.
5. Pas besoin d'ajouter de l'huile pour la lubrification.
6. Les dispositifs manuels affiliés sont équipés pour faciliter l'installation et le débogage.
7. Plusieurs notes de tension standard sont facultatives.
8. Intégrez avec le collecteur pour économiser l'espace d'installation.
  • 3V120
  • VPC Pneumatic
  • 8412909000
Moyen de travail:
Type d'acteur:
Température de fonctionnement:
Pression de travail:
Garantie de qualité:
État de disponibilité:

Description du produit

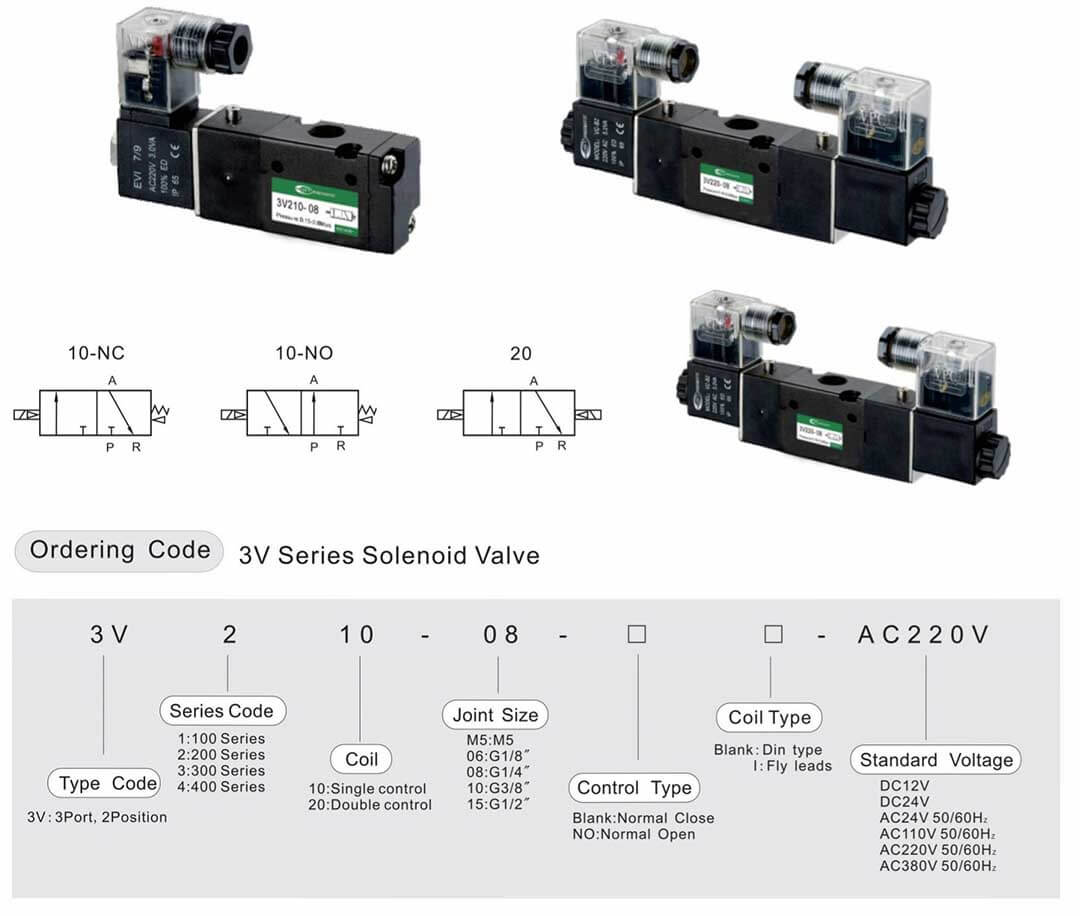

3V 参数 -100

Spécifications du produit

Modèle3V120-M53V120-063V220-063V220-083V320-083V320-103V420-15
Travail  moyenL'air pur
Type d'acteurGuide interne
Taille de jointImport = m5
Export = M5
Import = 1/8
Export = 1/8
Import = 1/8
Export = 1/8
Import = 1/4
Export = 1/4
Import = 1/4
Export = 1/4
Import = 3/8
Export = 3/8
Import = 1/2
Export = 1/2
Zone de section
5,5 mm²
(CV = 0,31)
12 mm²
(CV = 0,67)
14 mm²
(CV = 0,78)
16 mm²
(CV = 0,89)
25 mm²
(CV = 1,39)
30 mm²
(CV = 1,67)
    50 mm²
(CV = 2,79)
Pression de travail0,15 à 0,9 MPA
Pression de travail maximale1.2MPA
Température de fonctionnement-5 à 60 ℃
Tolérance valorisée-15% à 10%
Grade résistant à la chaleurB
Classe de protectionIP65 (din40050)

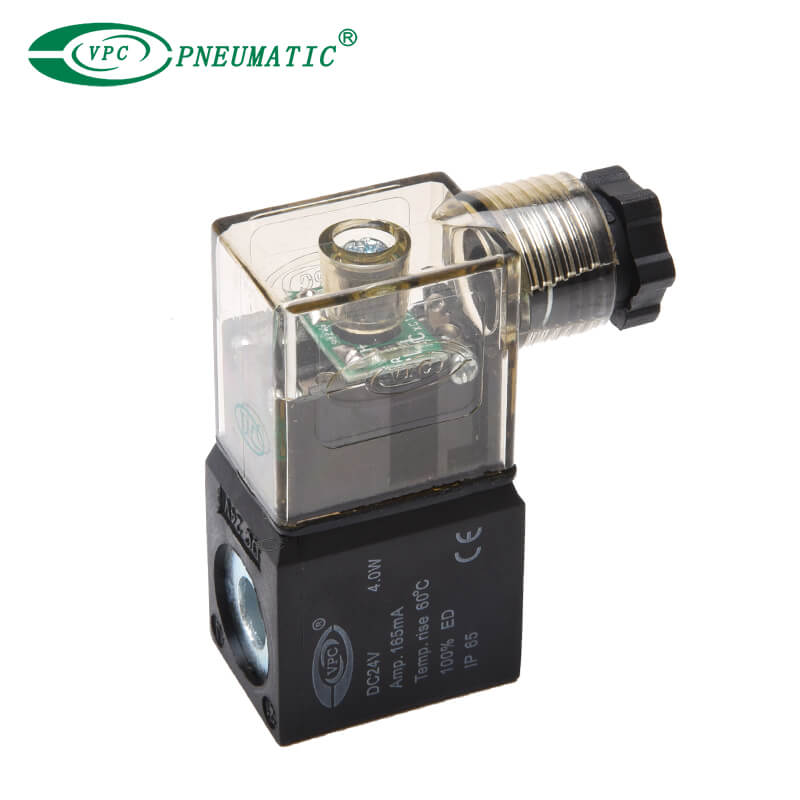

Type de bobineType DIN    Flying Leads
Fréquence d'acteur maximale5 fois / s4 fois / s

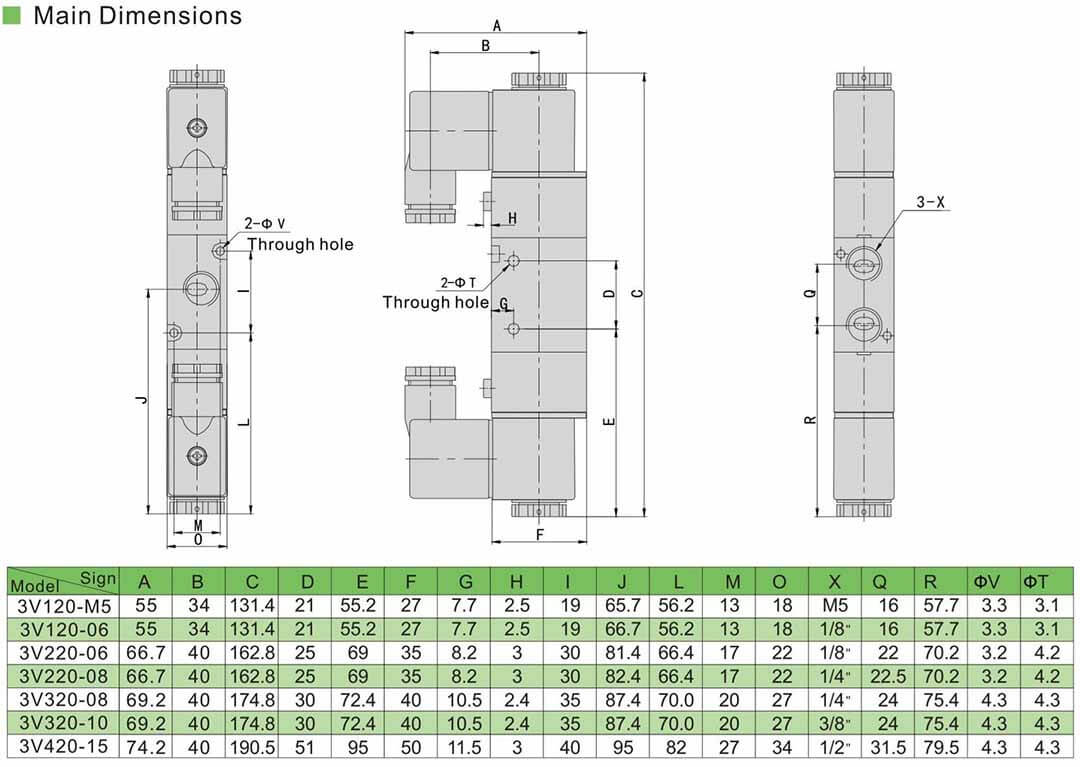

Dimensions principales

3v200 参数
