Description du produit

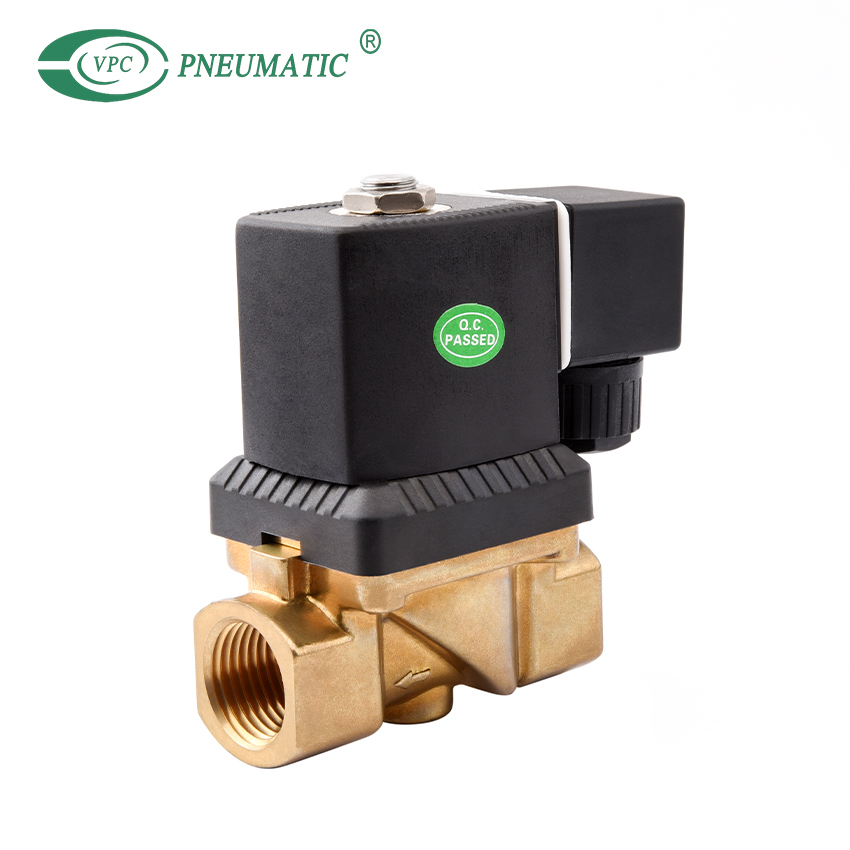

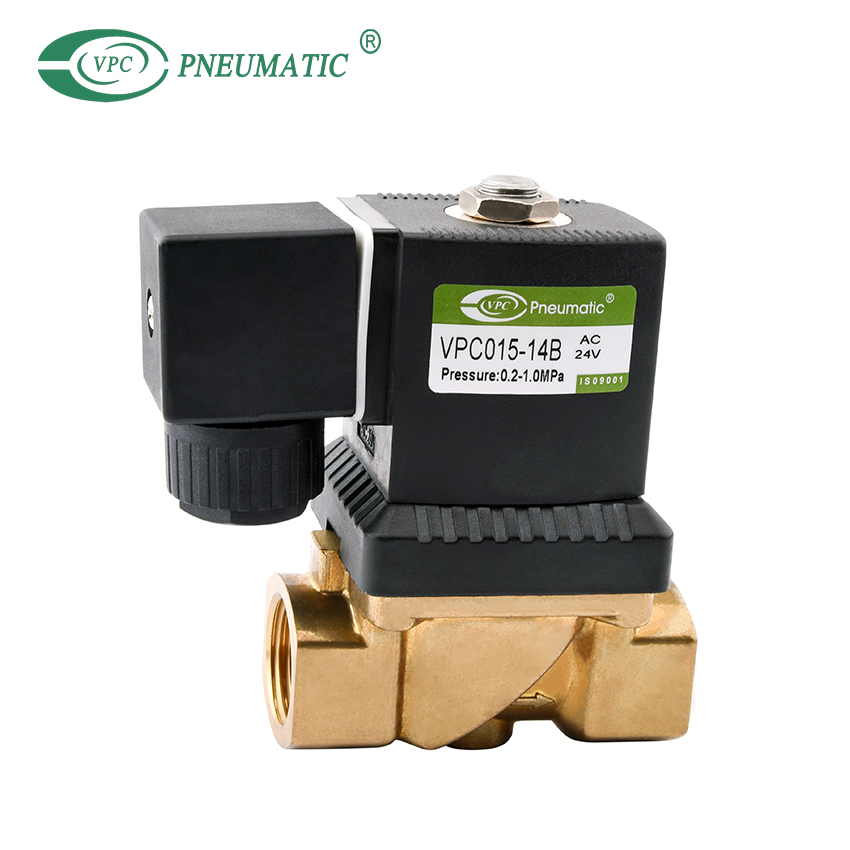

1. Électrovanne 2/2 voies à action directe et normalement fermée.Sa grande sensibilité lui permet de changer rapidement de direction.
2. La petite vanne compacte à action directe a un orifice de 4 à 14 mm.
3. Bobine antidéflagrante, bobines/connecteurs à économie d'énergie de refroidissement et interrupteur de synchronisation en option.
4. Il est compact, petit et léger.Facile à installer et à démonter.
Spécifications du produit
| Type d'acteur | Type à action directe |
| Type de contrôle | Fermeture normale |
| Type de filetage | G (standard), NPT, connexion par plaque Rc (en option) |
| Milieu de travail | Air, Eau, Fluide neutre |
| Viscosité moyenne | ≤21mm2/s |
| Corps de soupape | Laiton |
| Matériau du joint | NBR (standard), FKM, EPDM (en option) |
| Température de fonctionnement | NBR : -10~80C FKM : -10~110℃ EPDM : -20~120C |
| Température ambiante | -10~50°C (Antidéflagrant : -20~40℃) |
| Tension nominale | AC220V (50-60Hz), DC24V (0Hz) |
| Plage de tension | ± 10% |
| Enceinte | IP65 |
| Montage | Gardez la bobine vers le haut |
| Facultatif | Bobines/connecteurs antidéflagrants et à économie d'énergie de refroidissement, interrupteur de synchronisation |

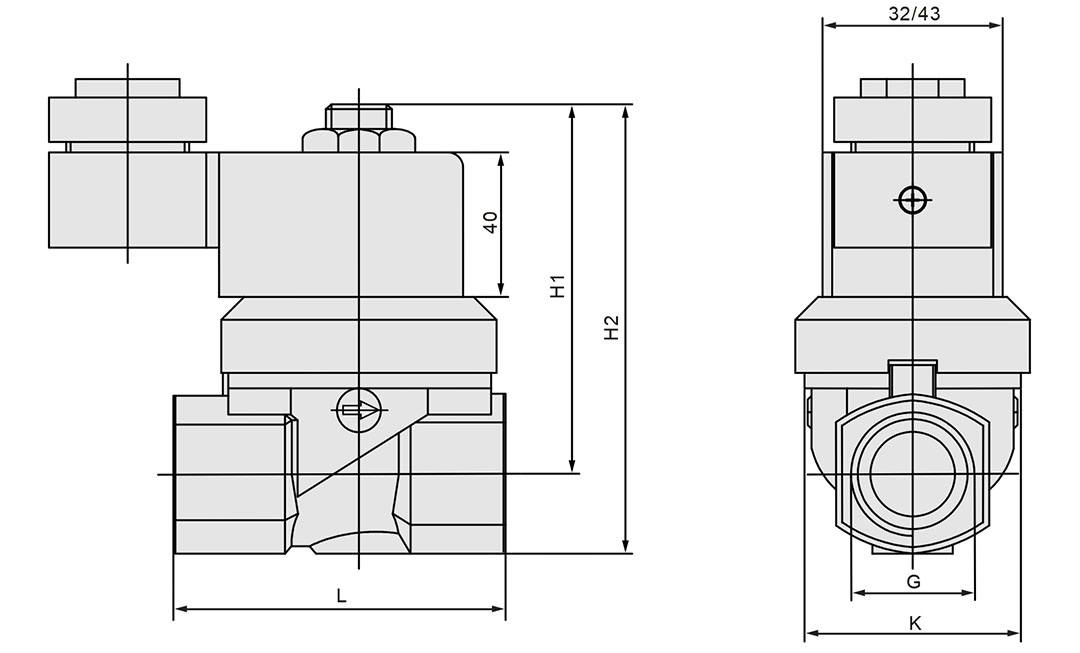

Dimensions principales
| Modèle | Taille du joint (G) | Orifice (mm) | Valeur KV (m³/h) | Pression de travail (MPa) | Dimensions principales | ||
| L | C | B | |||||
| VPC2206-08 | 1/4 | 6 | 1.5 | 0 ~ 0,6 | 50 | 38 | 85 |
| VPC2206-10 | 3/8 | 6 | 1.5 | 0 ~ 0,6 | 50 | 38 | 85 |
| VPC2206-15 | 1/2 | 6 | 1.5 | 0 ~ 0,6 | 50 | 38 | 85 |
| VPC2210-08 | 1/4 | 10 | 1.9 | 0 ~ 0,1 | 50 | 38 | 85 |
| VPC2210-10 | 3/8 | 10 | 1.9 | 0 ~ 0,1 | 50 | 38 | 85 |
| VPC2210-15 | 1/2 | 10 | 1.9 | 0 ~ 0,1 | 50 | 38 | 85 |
| VPC2214-08 | 1/4 | 14 | 3.6 | 0 ~ 0,05 | 66 | 44 | 91 |
| VPC2214-10 | 3/8 | 14 | 3.6 | 0 ~ 0,05 | 66 | 44 | 91 |
| VPC2214-15 | 1/2 | 14 | 3.6 | 0 ~ 0,05 | 66 | 44 | 91 |
| VPC2214-20 | 3/4 | 14 | 3.6 | 0 ~ 0,05 | 60 | 44 | 96 |
