  1. Fermeture normale, corps disponible : Laiton, SS304 SS316.
  2. Plusieurs joints sont disponibles pour différents supports.
  3. Large gamme de tailles de 1/8' à 1/2', avec filetage G.

  • VPC2201-06

  • VPC Pneumatic

  • 8481804090

Moyen de travail:
Air, Eau, Fluide neutre
Type de contrôle:
Fermeture normale
Température de fonctionnement:
-10 à 80℃
Température ambiante:
-10 à 50℃
Matériau du corps:
Laiton
État de disponibilité:
enquête Ajouter au panier

Description du produit

■ Caractéristique du produit

1. Électrovanne 2/2 voies à action directe et normalement fermée.Sa grande sensibilité lui permet de changer de direction rapidement.

2. La vanne à action directe et à petit orifice a un orifice de 1 à 14 mm.

3. Bobine antidéflagrante, bobines/connecteurs à économie d'énergie de refroidissement et interrupteur de synchronisation en option.

4. Il est compact, petit et léger.Facile à installer et à démonter.

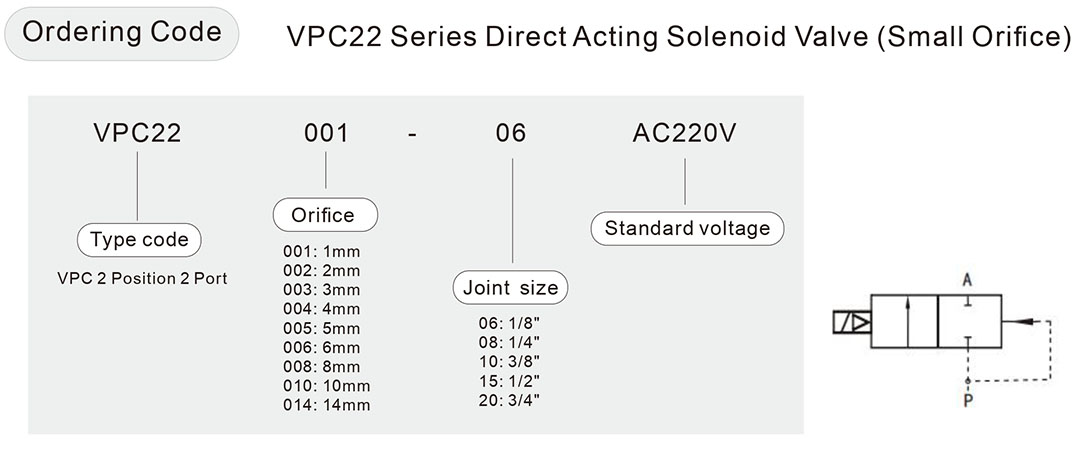

■ Symbole

électrovanne à action directe

Spécifications du produit

Type d'acteurType à action directe
Type de contrôleFermeture normale
Type de filetageG (standard), NPT, connexion par plaque Rc (en option)
Milieu de travailAir, Eau, Fluide neutre
Viscosité moyenne≤21mm2/s
Corps de soupapeLaiton
Matériau du jointNBR (standard), FKM, EPDM (en option)
Température de fonctionnementNBR : -10~80C FKM : -10~110℃ EPDM : -20~120C
Température ambiante-10~50°C (Antidéflagrant : -20~40℃)
Tension nominaleAC220V (50-60Hz), DC24V (0Hz)
Plage de tension± 10%
EnceinteIP65
MontageGardez la bobine vers le haut
FacultatifBobines/connecteurs antidéflagrants et à économie d'énergie de refroidissement, interrupteur de synchronisation

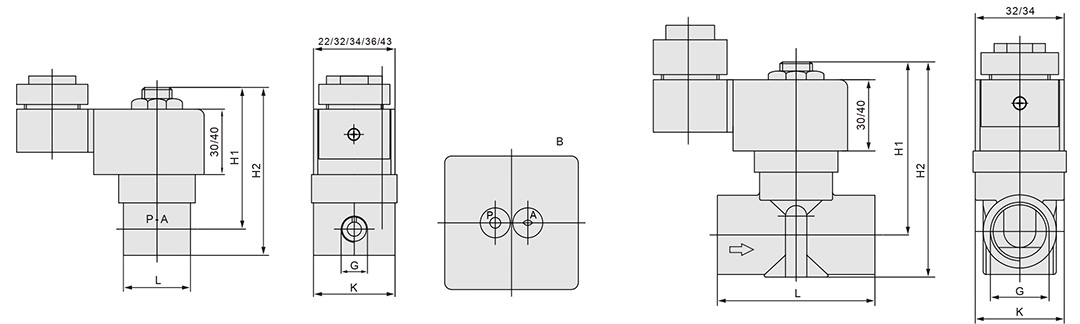

Dimensions principales

électrovanne 2/2

Modèle Taille du joint (G) Orifice (mm) Valeur KV (m³/h) Pression de travail  (MPa) Dimensions principales
L K H1 H2
VPC2201-06 1/8 1 0.02 0 ~ 0,8 20 25 49 56
VPC2201-06A 1/8 1 0.02 0 ~ 0,4 32 32 59 67
VPC2202-06 1/8 2 0.09 0 ~ 1,0 32 32 51 58
VPC2202-06A 1/8 2 0.09 0 ~ 2,5 32 32 61 68
VPC2202-06B 1/8 2 0.09 0 ~ 4,0 32 32 61 68
VPC2203-06 1/8 3 0.2 0 ~ 0,4 32 32 51 58
VPC2203-06A 1/8 3 0.2 0 ~ 1,0 32 32 61 68
VPC2203-06B 1/8 3 0.2 0 ~ 2,5 32 32 61 68
VPC2202-08 1/4 2 0.09 0 ~ 1,0 46 32 51 60
VPC2202-08A 1/4 2 0.09 0 ~ 2,5 46 32 61 70
VPC2202-08B 1/4 2 0.09 0 ~ 4,0 46 32 61 70
VPC2203-08 1/4 3 0.2 0 ~ 0,4 46 32 51 60
VPC2203-08A 1/4 3 0.2 0 ~ 1,0 46 32 61 70
VPC2203-08B 1/4 3 0.2 0 ~ 2,5 46 32 61 70
VPC2204-08 1/4 4 0.3 0 ~ 0,1 46 32 51 60
VPC2204-08A 1/4 4 0.3 0 ~ 0,6 46 32 61 70
VPC2204-08B 1/4 4 0.3 0 ~ 1,0 46 32 61 70
VPC2204-10A 3/8 4 0.3 0 ~ 0,6 55 32 73 87
VPC2204-10B 3/8 4 0.3 0 ~ 1,0 55 32 73 87
VPC2205-10A 3/8 5 0.47 0 ~ 0,25 55 32 73 87
VPC2205-10B 3/8 5 0.47 0 ~ 0,6 55 32 73 87
VPC2206-10A 3/8 6 0.68 0 ~ 0,16 55 32 73 87
VPC2206-10B 3/8 6 0.68 0 ~ 0,4 55 32 73 87
VPC2208-10A 3/8 8 1.2 0 ~ 0,1 55 32 73 87
VPC2208-10B 3/8 8 1.2 0 ~ 0,25 55 32 73 87
VPC2210-15A 1/2 10 1.9 0 ~ 0,06 55 32 73 87
VPC2210-15B 1/2 10 1.9 0 ~ 0,16 55 32 73 87
VPC2204-15A 1/2 4 0.3 0 ~ 0,6 55 32 73 87
VPC2204-15B 1/2 4 0.3 0 ~ 1,0 55 32 73 87
VPC2205-15A 1/2 5 0.47 0 ~ 0,25 55 32 73 87
VPC2205-15B 1/2 5 0.47 0 ~ 0,6 55 32 73 87
VPC2206-15A 1/2 6 0.68 0 ~ 0,16 55 32 73 87
VPC2206-15B 1/2 6 0.68 0 ~ 0,4 55 32 73 87
VPC2208-15A 1/2 8 1.2 0 ~ 0,1 55 32 73 87
VPC2208-15B 1/2 8 1.2 0 ~ 0,25 55 32 73 87
VPC2214-15A 1/2 14 2.2 0 ~ 0,025 58 41 79.5 95
VPC2214-15B 1/2 14 2.2 0 ~ 0,04 58 41 79.5 95
VPC2214-20A 3/4 14 2.2 0 ~ 0,025 58 41 79.5 95
VPC2214-20B 3/4 14 2.2 0 ~ 0,04 58 41 79.5 95
