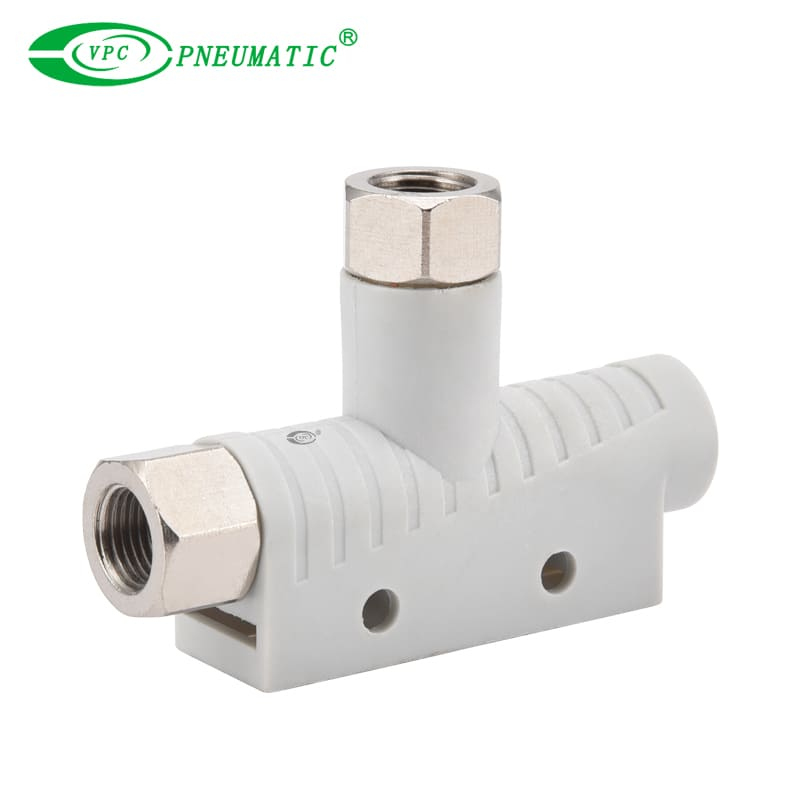

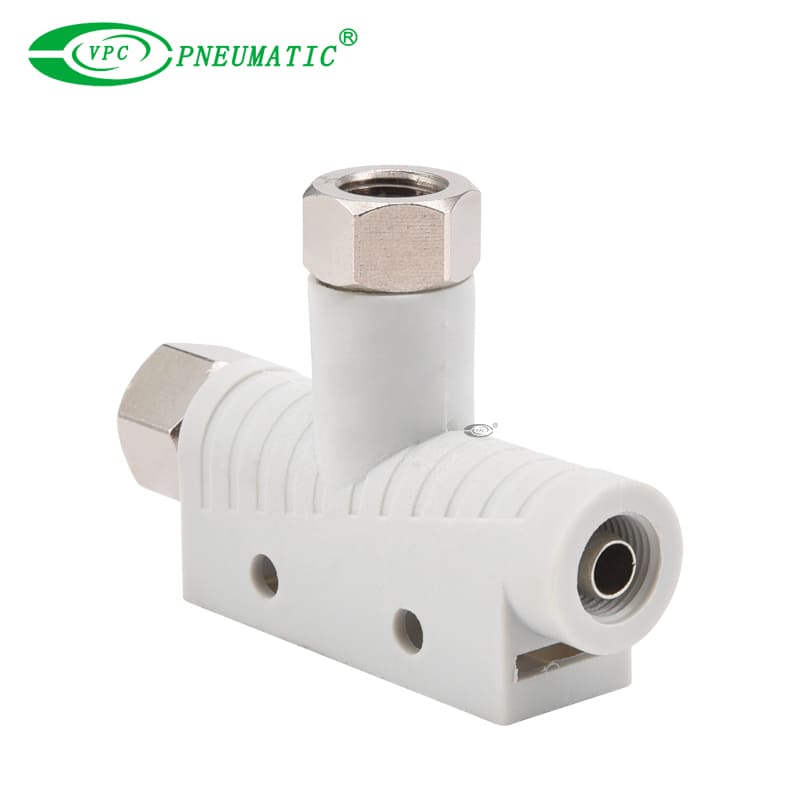

Description du produit
1. Conception intégrée tout-en-un
Combine l'éjecteur à vide, les vannes de commande, le filtre et le silencieux en un seul corps compact. Cela élimine la tuyauterie et le câblage complexes, simplifiant la conception du système et la réduction du temps d'installation.
2. Performance à haute efficacité
Fonctionne la technologie d'éjecteurs avancés pour fournir un flux d'aspiration élevé et une génération rapide de vide tout en minimisant la consommation d'air comprimé, offrant une alternative très efficace à une pompe à vide traditionnelle.
3. Design modulaire et évolutif
Disponible en tant qu'unité autonome ou facilement montée sur un collecteur pour les systèmes à vide centralisés et multi-points. Cela offre une flexibilité maximale pour la conception des machines et l'expansion future.
4. Contrôle et rétroaction intégrés
Comprend des vannes d'alimentation / libération intégrées pour un contrôle précis des cycles de préhension et de libération. Un commutateur de pression numérique en option fournit une rétroaction du système en temps réel et permet de définir des niveaux de vide précis.
Applications
1. Manipulation robotique et outils de fin de bras (EOAT)
Sa conception compacte et légère rend ce générateur d'aspirateur idéal pour le montage directement sur les bras des robots, minimisant l'inertie et permettant des mouvements rapides et précis.
2. Systèmes automatisés de sélection et de place
Les temps de réponse rapides et le flux d'aspiration élevé assurent la saisie fiable et la libération des composants dans les lignes d'assemblage et d'emballage à grande vitesse.
3. Manipulation et serrage des matériaux
Convient pour un large éventail d'applications, y compris la manipulation de la tôle, le serrage en bois et le thermoformage en plastiques, offrant une source d'aspiration à la demande fiable.
Spécifications du produit
| Modèle | Diamètre de la buse (mm) | Pression d'alimentation aérienne nominale (barre） | Max. niveau de vide (-kpa) | Max. flux de vide (NL / min) | Consommation d'air (NL / min) | Niveau de bruit [DB (A)] | Température de travail (℃) | Diamètre de tuyau recommandé. (mm) | |
| Alimentation aérienne | Vide | ||||||||
| Vbp10 | 1 | 4.5 | 85 | 38 | 50 | 59 | 0 à 60 | Ф 6 | Ф 8 |
| VBP15 | 1.5 | 4.5 | 85 | 72 | 110 | 65 | 0 à 60 | Ф 6 | Ф 8 |
※ Remarque: Pression de fonctionnement maximum 7BAR, pression de fonctionnement standard 4.5bar

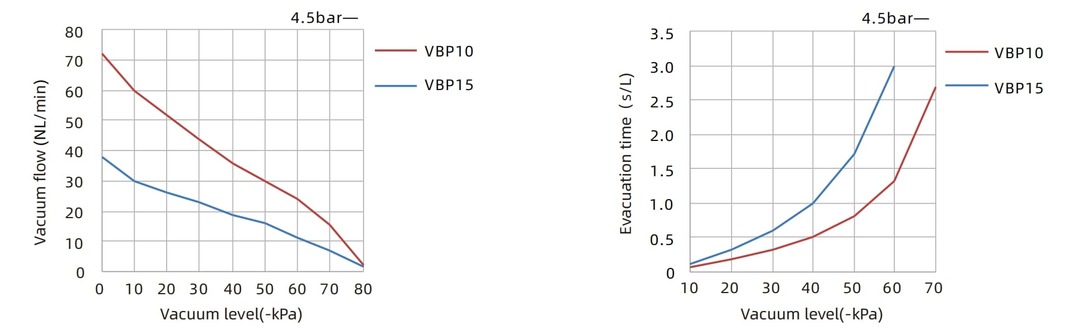

| Modèle | Pression d'alimentation en air (bar) | Consommation d'air (NL / min) | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | Max. niveau de vide (-kpa) |
| Vbp10 | 4.5 | 50 | 38 | 30 | 26 | 23 | 18.6 | 16 | 11 | 7.0 | 1.8 | 85 |
| VBP15 | 4.5 | 110 | 72 | 60 | 52 | 44 | 36 | 30 | 24 | 15.5 | 2.2 | 85 |
| Modèle | Pression d'alimentation en air (bar) | Consommation d'air (NL / min) | 10 | 20 | 30 | 40 | 50 | 60 | 70 | Max. niveau de vide (-kpa) |
| Vbp10 | 4.5 | 50 | 0.13 | 0.33 | 0.6 | 1 | 1.72 | 3 | - | 85 |
| VBP15 | 4.5 | 110 | 0.06 | 0.18 | 0.32 | 0.52 | 0.81 | 1.32 | 2.7 | 85 |
