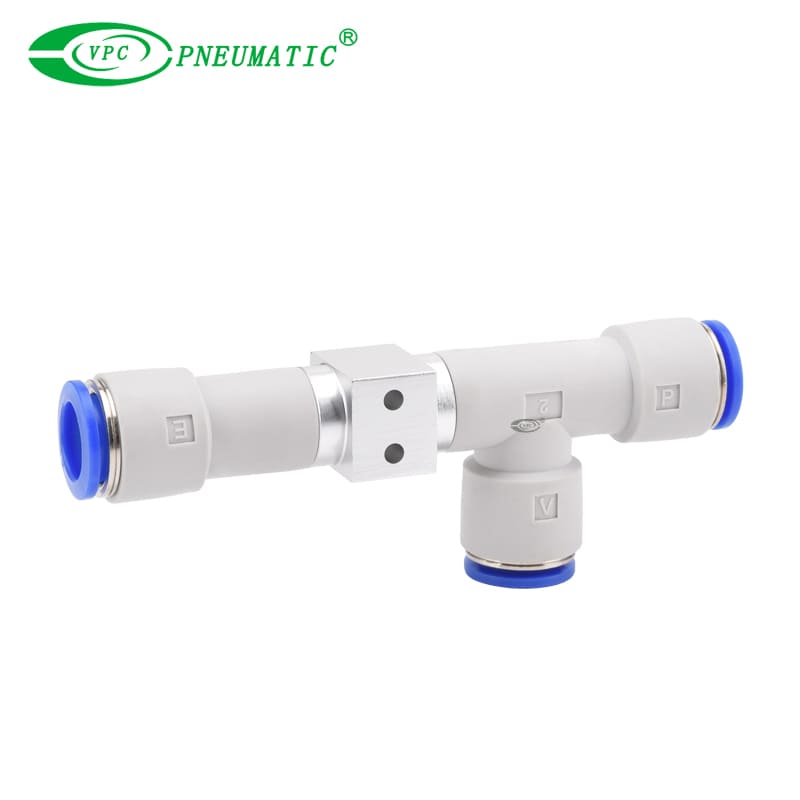

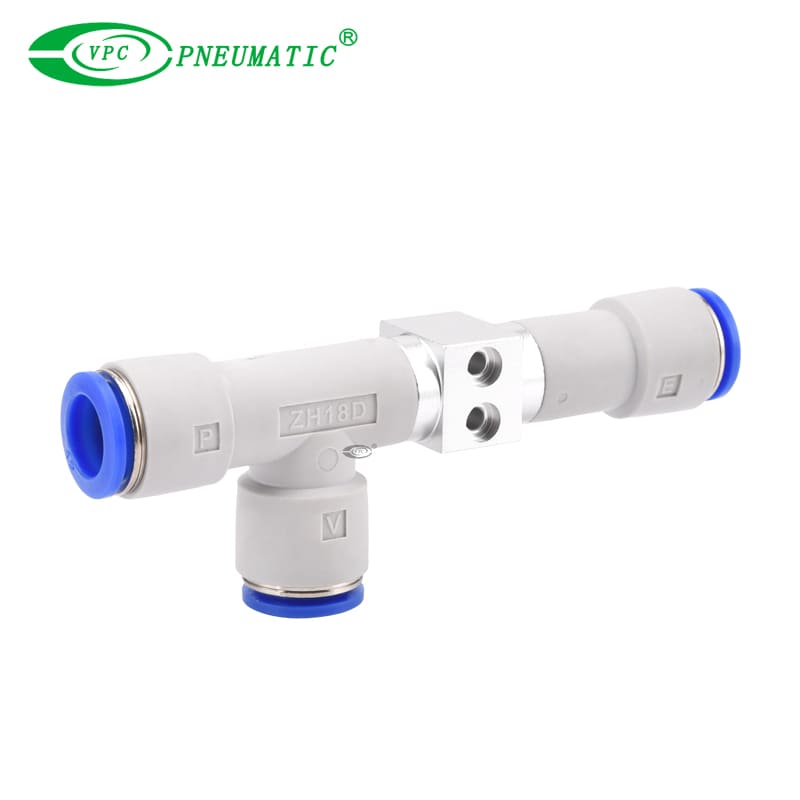

Éjecteur de vide de la série ZH, portage du corps

Les éjecteurs sous vide en ligne ZH offrent des connexions push-in, filetées et mixtes pour la compatibilité du système polyvalent. Avec sept tailles de buse pour les taux standard ou à flux élevé et quatre options de montage.

Modèle:
ZH18DS
Marque de produit:
VPC Pneumatic

Diamètre de la buse :	0,5, 0,7, 1,0, 1,3, 1,5, 1,8. 2,0 mm
Pression de vide:	S Type: -90 KPa L Type: -48 kPa / -66 kPa
État de disponibilité:



enquête Ajouter au panier

Description du produit

■ Caractéristique du produit

1. Double configurations pour tout besoin

Type de boîte: dispose d'un silencieux intégré et haute performance pour un bruit d'échappement considérablement réduit, idéal pour les environnements ouverts ou opérateurs.

Type de port corporel: offre une compacité maximale pour les applications où l'espace est critique, avec un port d'échappement individuel pour la tuyauterie à distance.

2. Performances évolutives (standard et haut débit)

Faites correspondre précisément les performances aux besoins de votre application, de la manipulation délicate à un levage à haut débit, en sélectionnant parmi sept diamètres de buse disponibles: Ø0.5, Ø0.7, Ø1.0, Ø1.3, Ø1.5, Ø1.8 et Ø2.0 mm.

3. Flexibilité d'installation inégalée

Intégrez parfaitement dans n'importe quelle conception de machine avec quatre types de montage distincts: le montage direct, un support standard, une bracket en L ou un support de rail DIN à instruction rapide.

4. Une alternative supérieure au vide central

Ce générateur d'aspirateur de points d'utilisation élimine le besoin de lignes de vide long, volumineuse et inefficace, réduisant la complexité du système, améliorant les temps de réponse et réduisant les coûts énergétiques.

Applications

1. Systèmes de vide décentralisés

Le fondement parfait pour un système décentralisé, offrant un vide fiable précisément si nécessaire et éliminant les baisses de pression d'un système central.

2. Outillage robotique de fin de bras (EOAT)

Sa conception légère et plusieurs configurations en font le premier choix de montage sur les bras robotiques pour toute tâche de pick-and-place.

3. Pick et lieu à grande vitesse

Fournit le vide rapide et les cycles de libération requis pour l'automatisation à grande vitesse en électronique, en emballage et en assemblage.

4. Machines modulaires et automatisation personnalisée

Avec le montage en rail DIN et le portage polyvalent, la série ZH est facilement intégrée dans les cadres de machines modulaires et l'équipement d'automatisation sur mesure.

■ Symbole

symbole du générateur d'aspirateur

Manuel du générateur de vide SMC

Spécifications du produit

■ Spécification

Modèle	Diamètre de la buse (mm)	Type de carrosserie	Moyen de travail	Température de travail	Max. Pression de travail	Pression d'alimentation standard	Pression d'alimentation
ZH05B □	0.5	Type de boîte (silencieux intégré)	Air	5 à 50 ℃	0,6 MPa	0,45 MPA	0,45 MPA
ZH07B □	0.7
ZH10B □	1.0
ZH13B □	1.3
ZH05D □	0.5	Type du corps porté (sans silencieux)
ZH07D □	0.7
ZH10D □	1.0
ZH13d □	1.3
ZH15D □	1.5	Type du corps porté (sans silencieux)
ZH18D □	1.8
ZH20D □	2.0

Modèle	Max. Pression de vide (KPA) *²		Max. Débit d'aspiration [L / min (ANR)]		Consommation d'air [L / min (ANR)]	Connexion (une touche / visque)
Modèle	Type S	Type L	Type S	Type L	Tapez S / Type L	SOUPER	Vaccin	Exhat
ZH05B □	-88	-48	5	8	13	Φ6, rc1 / 8 G1 / 8	Φ6, rc1 / 8 G1 / 8	—
ZH07B □			12	20	25
ZH10B □			24	34	61
ZH13B □			40	70	92	Φ8, RC1 / 8 G1 / 8	Φ10, RC1 / 4 G1 / 4
ZH05D □	-88	-48	5	8	13	Φ6, rc1 / 8 G1 / 8	Φ6, rc1 / 8 G1 / 8	Φ6, rc1 / 8 G1 / 8
ZH07D □			12	20	25	Φ6, rc1 / 8 G1 / 8	Φ6, rc1 / 8 G1 / 8	Φ6, rc1 / 8 G1 / 8
ZH10D □			24	34	61	Φ6, rc1 / 8 G1 / 8	Φ6, rc1 / 8 G1 / 8	Φ8, RC1 / 8 G1 / 8
ZH13d □			40	70	92	Φ8, RC1 / 8 G1 / 8	Φ10, RC1 / 4 G1 / 4	Φ10, RC1 / 4 G1 / 4
ZH15D □	-88	-53	55	75	116	Φ10, RC1 / 4 G1 / 4	Φ12, RC3 / 8 G3 / 8	Φ12, RC3 / 8 G3 / 8
ZH18D □			65	110	155	Φ12, RC3 / 8 G3 / 8	Φ12, RC3 / 8 G3 / 8	Φ12, RC3 / 8 G3 / 8
ZH20D □			85	135	210	Φ12, RC3 / 8 G3 / 8	Φ16, RC1 / 2 G1 / 2	Φ16, RC1 / 2 G1 / 2

Dimensions principales

Conception du générateur d'éjecteur sous vide ZH

Modèle	A	B	C	D	Φe	F	Φg	H	I	Φj	K	L	M	Φn	O	P
ZH05DL-06-06-06	58.5	14.2	34	22	6	16.8	3.2	16.8	16.8	6	24	21	7.8	6	17	24
ZH05DS-06-06-06
ZH07DS-06-06-06	61											22
ZH07DL-06-06-06
ZH10DS-06-06-08	66	17.2	37	23	6	16.8	4.2	16.8	18.7	6	26	24.5	9.6	8	20	28
ZH10DL-06-06-08	70
ZH13DL-08-10-10	74.5	20	42.5	27.5	8	18.7	4.2	21.6	21.6	10	28	27	10.7	10	22	30
ZH13DS-08-10-10	79.5
ZH15DL-10-12-12	93.5	22.5	47	29.5	10	21.6	4.2	21.8	21.6	12	31.5	33	12	12	27	35
ZH15DS-10-12-12

ZH 13D

Modèle	A	B	C	D	Φe	F	Φg	H	I	J	K	L	M	Φn	O	P
ZH05DL-06-01-06	58.5	14.2	41.5	29.5	6	16.8	3.2	12	16.8	Rc1 / 8	24	21	7.8	6	17	24
ZH05DS-06-01-06
ZH07DS-06-01-06	61											22
ZH07DL-06-01-06
ZH10DS-06-01-08	66	17.2	44.5	30.5	6	16.8	4.2	12	18.7	Rc1 / 8	26	24.5	9.6	8	20	28
ZH10DL-06-01-08	70
ZH13DL-08-02-10	74.5	20	53.5	38.5	8	18.7	4.2	17	21.6	Rc1 / 4	28	27	10.7	10	22	30
ZH13DS-08-02-10	79.5
ZH15DL-10-03-12	93.3	22.5	58.5	41	10	21.6	4.2	19	21.6	Rc3 / 8	31.5	33	12	12	27	35
ZH15DS-10-03-12
ZH05DS-06-F01-06	58.5	14.2	41.5	29.5	6	16.8	3.2	12	16.8	G1 / 8	24	21	7.8	6	17	24
ZH05DL-06-F01-06
ZH07DS-06-F01-06	61											22
ZH07DL-06-F01-06
ZH10DL-06-F01-08	66	17.2	44.5	30.5	6	16.8	4.2	12	18.7	G1 / 8	26	24.5	9.6	8	20	28
ZH10DS-06-F01-08	70
ZH13DS-08-F02-10	74.5	20	54	39	8	18.7	4.2	17	21.6	G1 / 4	28	27	10.7	10	22	30
ZH13DL-08-F02-10	79.5
ZH15DL-10-F03-12	93.3	22.5	58.5	41	10	21.6	4.2	19	21.6	G3 / 8	31.5	32.8	12	12	27	35
ZH15DS-10-F03-12

éjecteur de vide SMC

Modèle	A	B	C	D	E	F	Φg	H	I	J	K	L	M	N	O	P
ZH05DL-01-01-01	73.5	14.2	41.5	29.5	Rc1 / 8	12	3.2	12	12	Rc1 / 8	31.5	28.5	7.8	Rc1 / 8	17	24
ZH05DS-01-01-01
ZH07DS-01-01-01	76											29.5
ZH07DL-01-01-01
ZH10DS-01-01-01	81.8	17.2	44.5	30.5	Rc1 / 8	12	4.2	12	14	Rc1 / 8	33.5	32.8	9.6	Rc1 / 8	20	28
ZH10DL-01-01-01	85.8
ZH13DL-01-02-02	93.8	20	53.5	38.5	Rc1 / 8	14	4.2	17	17	Rc1 / 4	36.3	38	10.7	Rc1 / 4	22	30
ZH13DS-01-02-02	98.8
ZH15DL-02-03-03	116.5	22.5	58.5	41	Rc1 / 4	17	4.2	19	19	Rc3 / 8	43	44.5	12	Rc3 / 8	27	35
ZH15DS-02-03-03
ZH05DS-F01-F01-F01	73.5	14.2	41.5	29.5	G1 / 8	12	3.2	12	12	G1 / 8	31.5	28.5	7.8	G1 / 8	17	24
ZH05DL-F01-F01-F01
ZH07DS-F01-F01-F01	76											29.5
ZH07DL-F01-F01-F01
ZH10DL-F01-F01-F01	81.8	17.2	44.5	30.5	G1 / 8	12	4.2	12	14	G1 / 8	33.5	32.8	9.6	G1 / 8	20	28
ZH10DS-F01-F01-F01	85.8
ZH13DS-F01-F02-F02	94.3	20	54	39	G1 / 8	14	4.2	17	17	G1 / 4	36.3	38.5	10.7	G1 / 4	22	30
ZH13DL-F01-F02-F02	99.3
ZH15DL-F02-F03-F03	116.5	22.5	58.5	41	G1 / 4	17	4.2	19	19	G3 / 8	43	44.5	12	G3 / 8	27	35
ZH15DS-F02-F03-F03

éjecteur sous vide SMC

Modèle	A	B	C	D	Φe	F	Φg	H	I	Φj	K	L	M	Φn	O
ZH18DL-12-12-12	114	21	41	30.5	Φ12	21.8	Φ3.5	21.8	21.8	Φ12	35.5	50	17	Φ12	10
ZH18DS-12-12-12
ZH20DS-12-16-16	124.6	26.8	46	35.5	Φ12	21.8	Φ3.5	24.2	24.2	Φ16	38.5	54.3	22	Φ16	12
ZH20DL-12-16-16

éjecteur de vide en ligne

Modèle	A	B	C	D	Φe	F	Φg	H	I	J	K	L	M	Φn	O
ZH18DL-12-03-12	114	21	52.5	42	Φ12	21.8	Φ3.5	19	21.8	Rc3 / 8	35.5	50	17	Φ12	10
ZH18DS-12-03-12
ZH20DS-12-04-16	124.6	26.8	61	50.5	Φ12	21.8	Φ3.5	24	24.2	Rc1 / 2	38.5	54.3	22	Φ16	12
ZH20DL-12-04-16
ZH18DS-12-F03-12	114	21	52.5	42	Φ12	21.8	Φ3.5	19	21.8	G3 / 8	35.5	50	17	Φ12	10
ZH18DL-12-F03-12
ZH20DS-12-F04-16	124.6	26.8	61	50.5	Φ12	21.8	Φ3.5	24	24.2	Rc1 / 2	38.5	54.3	22	Φ16	12
ZH20DL-12-F04-16

éjection de vide pneumatique

Modèle	A	B	C	D	E	F	Φg	H	I	J	K	L	M	N	O
ZH18DL-03-03-03	137	21	52.5	42	Rc3 / 8	19	Φ3.5	19	19	Rc3 / 8	47	61.5	17	Rc3 / 8	10
ZH18DS-03-03-03
ZH20DL-03-04-04	151.1	26.8	61	50.5	Rc3 / 8	19	Φ3.5	24	24	Rc1 / 2	50	69.3	22	Rc1 / 2	12
ZH20DS-03-04-04
ZH18DS-F03-F03-F03	137	21	52.5	42	G3 / 8	19	Φ3.5	19	19	G3 / 8	47	61.5	17	G3 / 8	10
ZH18DL-F03-F03-F03
ZH20DS-F03-F04-F04	151.1	26.8	61	50.5	G3 / 8	19	Φ3.5	24	24	G1 / 2	50	69.3	22	G1 / 2	12
ZH20DL-F03-F04-F04

Catalogue pdf
