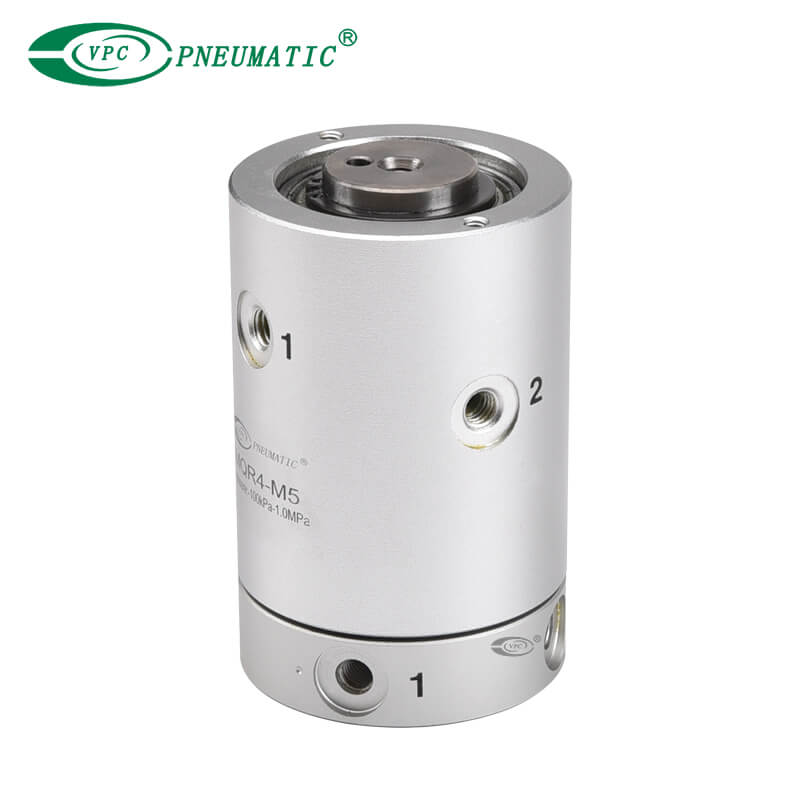

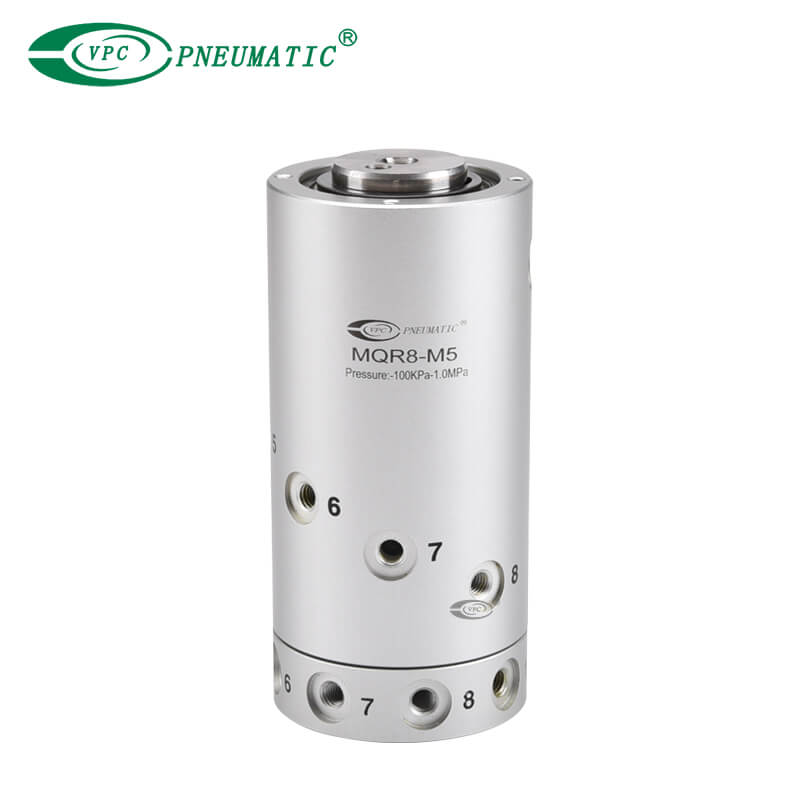

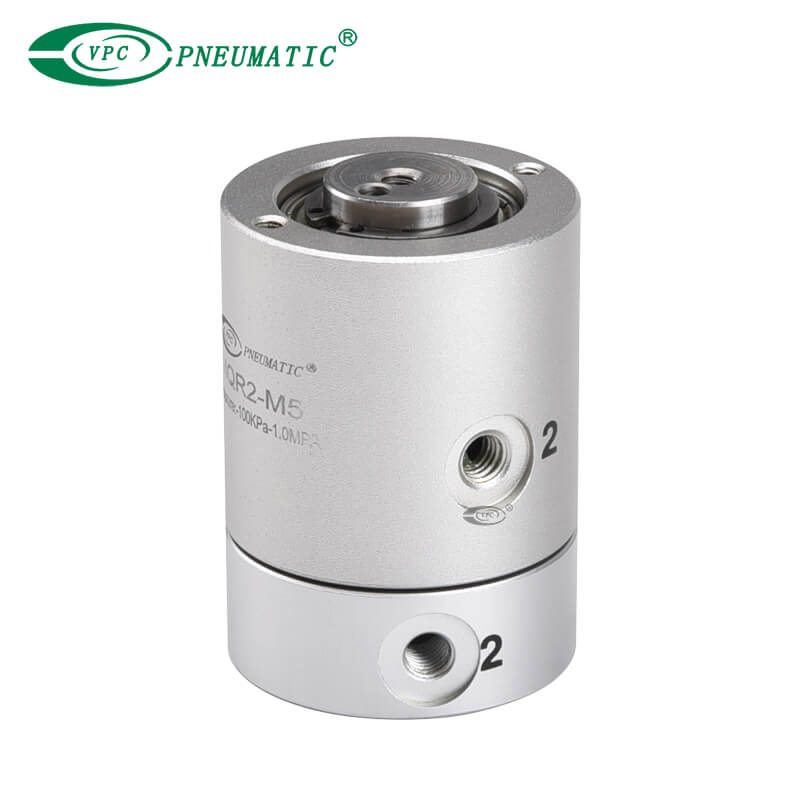

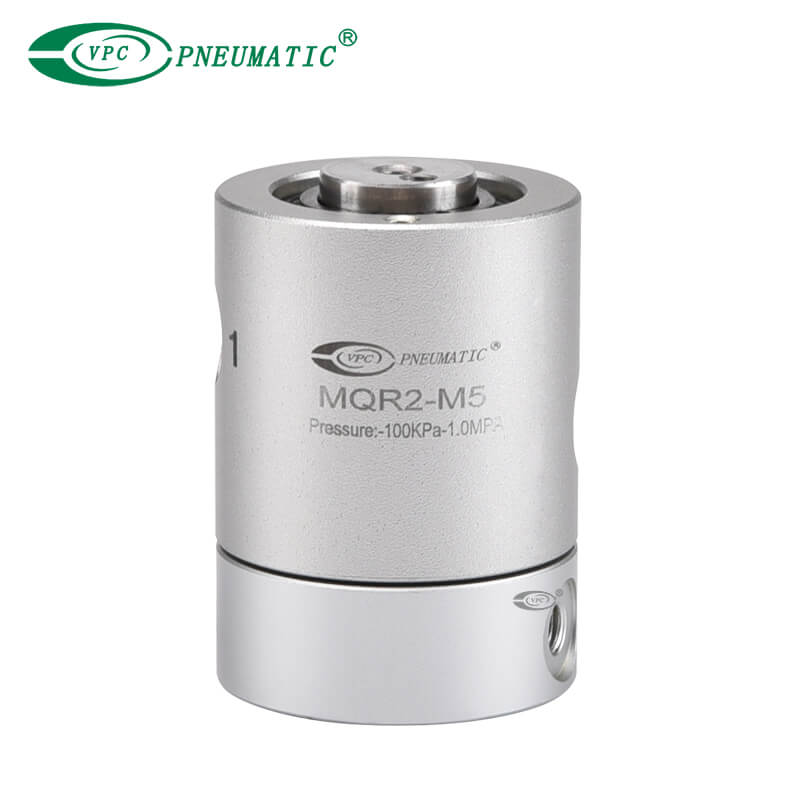

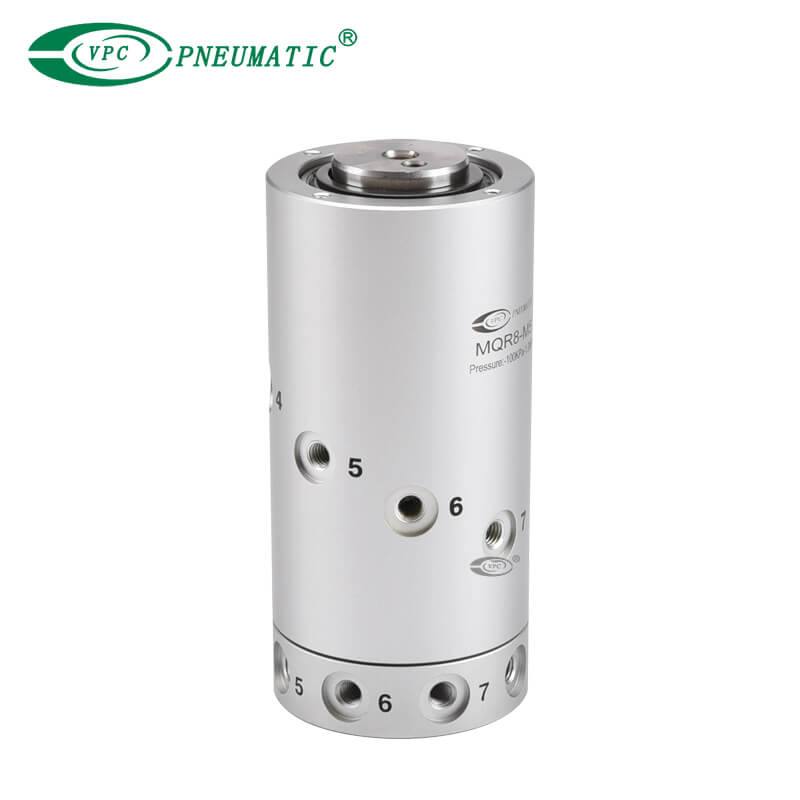

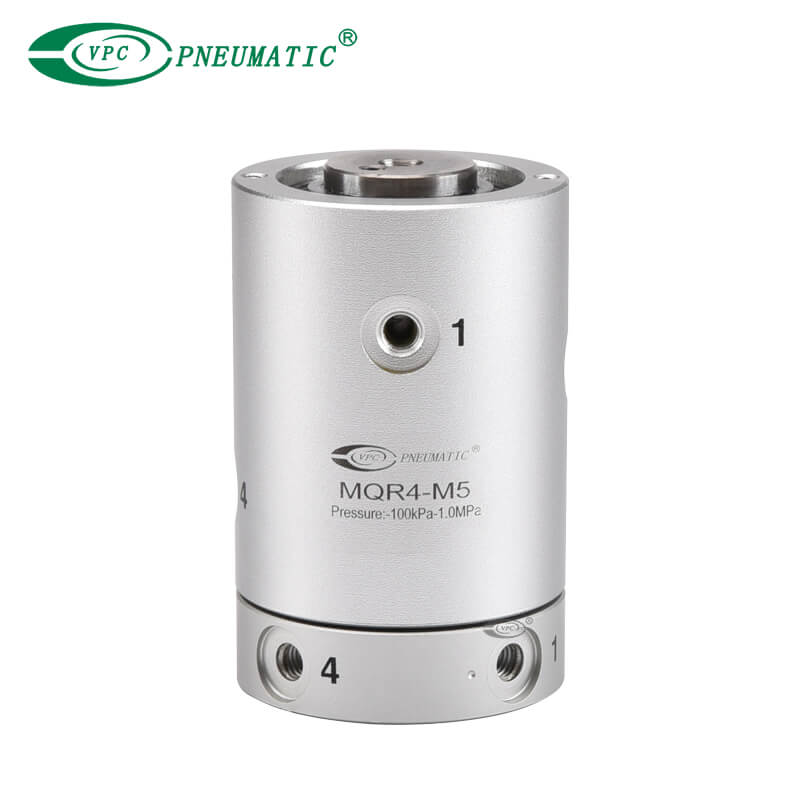

Raccord union rotatif à joint métallique à faible couple série MQR

Partager sur:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button

La série de joints rotatifs à faible couple et à joint métallique MQR permet d'alimenter en air les composants rotatifs et coulissants.Le couple de rotation n'est pas affecté par les fluctuations de pression d'alimentation et de température.L'utilisation de joints métalliques empêche la bobine de coller à la surface en rotation même après une longue période de non-fonctionnement.Les ports de tuyauterie sont alignés en spirale pour faciliter le raccordement.

  • MQR

  • VPC Pneumatic

ports de connexion:
M5x0.8
Stations sur collecteur:
Combinaison libre
Corps:
Alliage d'aluminium
Garantie de qualité:
2 ans
État de disponibilité:
enquête Ajouter au panier

Description du produit

■ Caractéristique du produit

1. Couple de rotation non affecté par les fluctuations de pression d’alimentation et de température.

2. L'utilisation de joints métalliques empêche la bobine de coller à la surface en rotation même après une longue période de non-fonctionnement.

3. Pression de fonctionnement : -100 kPa à 1 MPa

4. Les ports de tuyauterie sont alignés en spirale pour faciliter le raccordement.

■  Symbole

raccord rotatif pneumatique

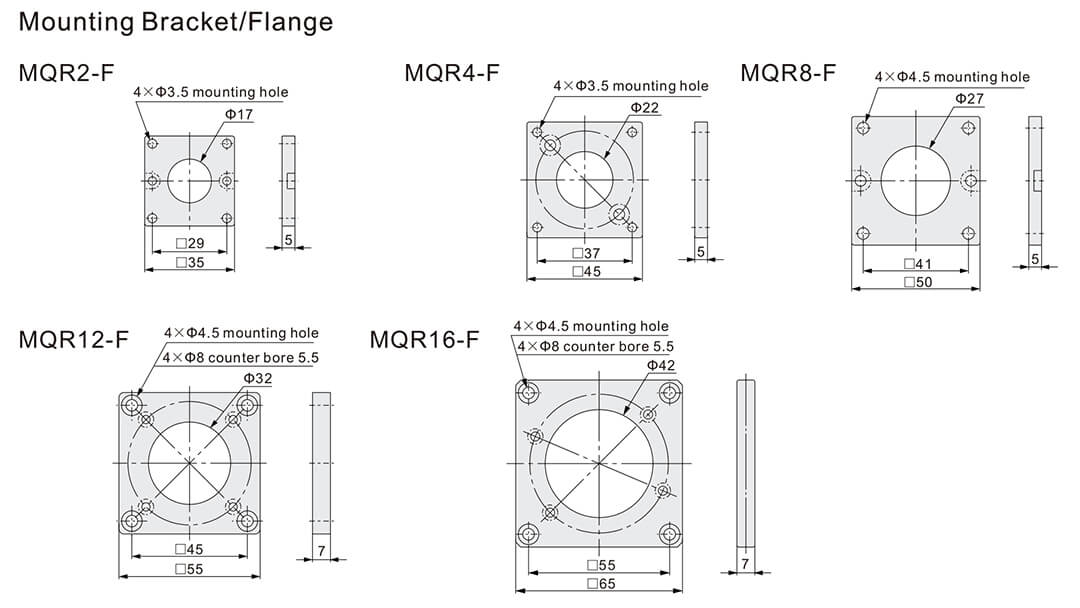

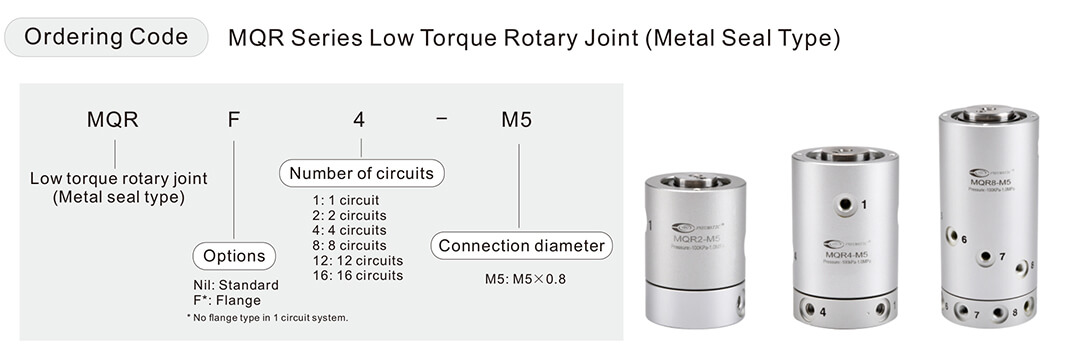

■  Options/Support de montage

Nombre de circuits 2  circuits 4  circuits 8  circuits 12  circuits 16  circuits
Numéro de pièce de la bride MQR2-F MQR4-F MQR8-F MQR12-F MQR16-F

Spécifications du produit

ModèleMQR1-M5MQR2-M5MQR4-M5MQR8-M5MQR12-M5MQR16-M5
Nombre de circuits (Nombre de ports)12481216
Milieu de travailAir
Structure du jointJoint métallique
Structure des guidesRoulement pris en chargeRoulement supporté aux deux extrémités
Taille du portMâle R 1/8M5 x 0,8
Femelle M5 x 0,8
Caractéristiques du débitC0,50 [dm³/(s·bar)]
b0.40
CV0.17
LubrificationNon requis
Min.pression de service-100kPa
Max.pression de service1,0 MPa
Température de fonctionnement Note 1)-10 à 80℃
Max.couple de rotation au démarrage Note 2)≤0,003 N·m≤0,03 N·m≤0,05 N·m≤0,10 N·m≤0,20 N·m≤0,50 N·m
Nombre de rotation autorisé Remarque 5)3000 minutes-1 (tr/min) ou moins Note 3)2000 minutes-1 (tr/min) ou moins1500 minutes-1 (tr/min) ou moins900 minutes-1 (tr/min) ou moins600 minutes-1 (tr/min) ou moins200 minutes-1 (tr/min) ou moins
Charge radiale admissible (réaction admissible de l'axe d'accouplement) Remarque 4)1 N ou moins15 N ou moins30 N ou moins40 N ou moins50 N ou moins50 N ou moins
Charge axiale admissible
*1) La température de 80°C inclut l'augmentation de température pendant la rotation.
*2) Le couple de démarrage ne change pas avec la pression d'alimentation ou en cas de non-utilisation (reste dans le couple de rotation maximum de démarrage), mais il change avec  le numéro de rotation.
*3) Si vous utilisez à une vitesse supérieure à 600 min-1 (tr/min), assurez-vous que la rotation se fait dans le sens dans lequel le joint est fixé.
*4) Les accouplements caoutchouc/résine sont recommandés en raison de leur excellente absorption des décentrements, des chocs et des vibrations.
*5) minutes-1: Nombre de tours par minute

dimensions du produit

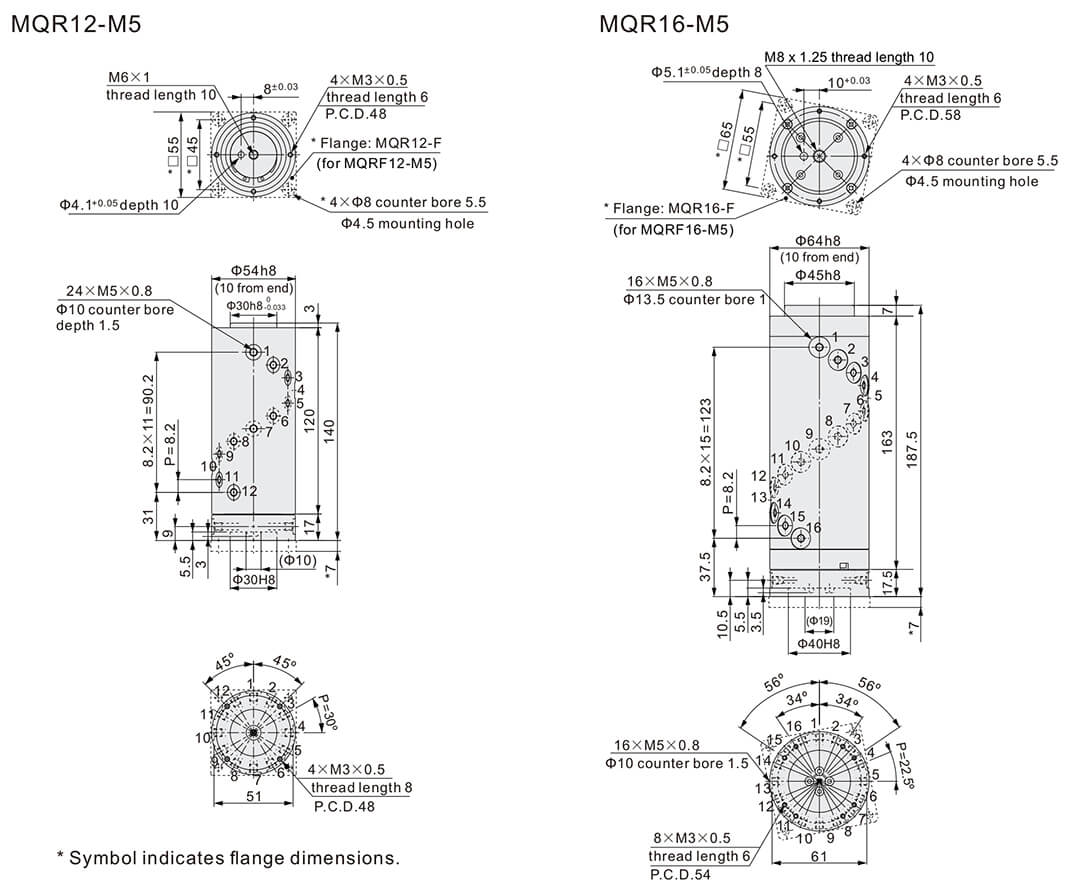

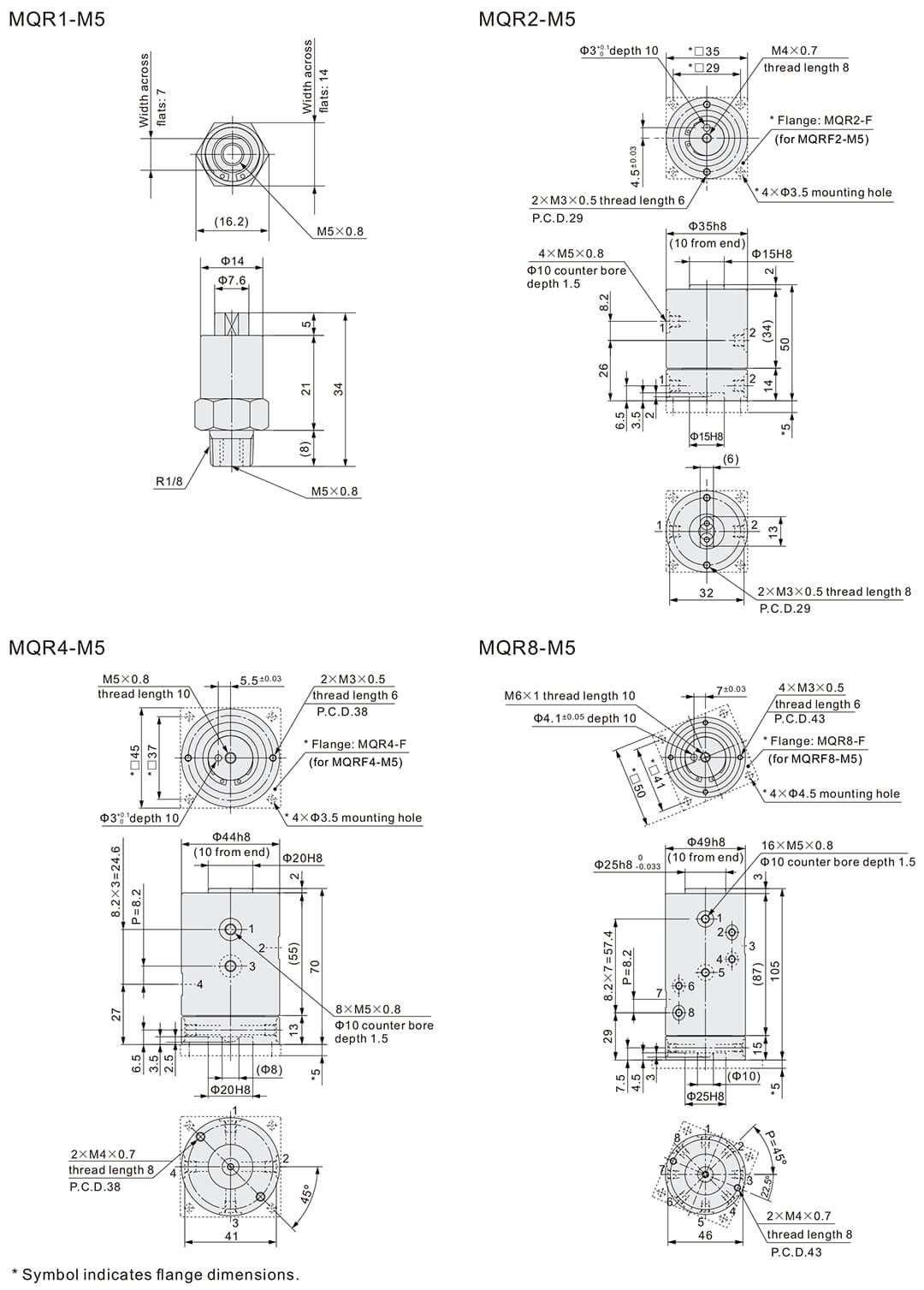

■  Dimensions principales

Type standard/Type à bride

raccord rotatif pneumatiquejoint tournant pneumatiqueraccords d'air à union rotative
