| Moyen de travail: | |
|---|---|
| Direction d'échappement: | |
| Type de fil: | |
Spécification de produit
1. Contrôle précis et stable de la pression, indépendant des fluctuations de pression, de débit et de température.
2. Plage de pression étendue jusqu'à 0,8 MPa.
3. Sensibilité améliorée 0,2% FS
4. Max.Débit jusqu'à 6000L/min.

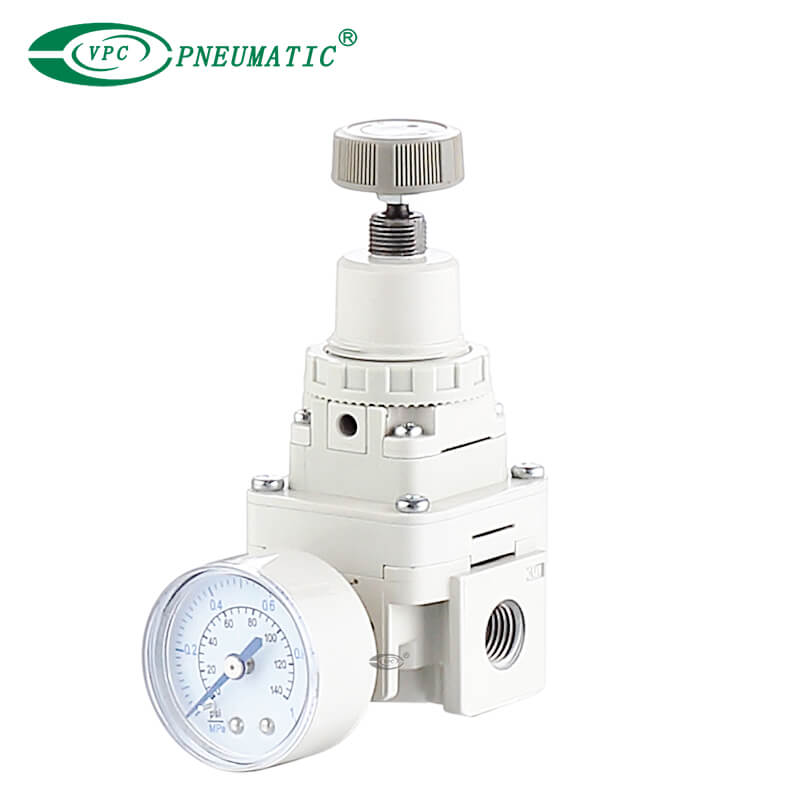

5. Les manomètres peuvent être installés à l'avant et à l'arrière et peuvent être utilisés dans n'importe quelle combinaison de FRL.unités.
6. Excellentes caractéristiques de décompression pour maintenir une pression constante en cas d'écoulement de fluide inversé.
7. Construits à partir de matériaux de haute qualité comme l’alliage de zinc, les régulateurs garantissent durabilité et longévité dans diverses conditions environnementales.
8. Convient à l'automatisation industrielle, à l'instrumentation et au contrôle des processus.
Description du produit
| Modèle | Type de base (bouton) | ||
| IR10□0-A | IR20□0-A | IR30□0-A | |
| Milieu de travail | Air | ||
| Pression d'épreuve | 1,5 MPa | ||
| Pression de travail maximale | 1,0 MPa | ||
| Pression minimale de travail | Pression de réglage + 0,05 MPa | Pression de réglage + 0,1 MPa | |
| Plage de pression réglée | IR1000-A : 0,005 à 0,2 MPa | IR2000-A : 0,005 à 0,2 MPa | IR3000-A : 0,01 à 0,2 MPa |
| IR1010-A : 0,01 à 0,4 MPa | IR2010-A : 0,01 à 0,4 MPa | IR3010-A : 0,01 à 0,4 MPa | |
| IR1020-A : 0,01 à 0,8 MPa | IR2020-A : 0,01 à 0,8 MPa | IR3020-A : 0,01 à 0,8 MPa | |
| Sensibilité | À moins de 0,2 % de la portée totale | ||
| Répétabilité | À ±0,5 % de la portée totale | ||
| Consommation d'air | 1 L/min (ANR) ou moins | ||
| Taille du port | 1/8 | 1/4 | 1/4,3/8,1/2 |
| Port du manomètre | 1/8 (2 emplacements) | ||
| Température de fonctionnement | -5 à 60 ℃ (pas de gel) | ||
| Description | Numéro de pièce. | ||||||||
| IR1000 | IR1010 | IR1020 | IR2000 | IR2010 | IR2020/2120 | IR3000 | IR3010 | IR3020/3120 | |
| Support | P36201023 | P36202028 | P362030-20* | ||||||
| Manomètre (Rc, G) | G33-2-01 | G33-4-01 | G33-10-01 | G43-2-01 | G43-4-01 | G43-10-01 | G43-2-01 | G43-4-01 | G43-10-01 |
* Un support et deux vis de montage (M5 x 35). Pour monter le support, retirez deux vis du corps (M5 x 30) sur la plaque signalétique du côté opposé et remplacez les deux vis attachées. vis de montage du support (M5 x 35).
| Description | Modèle applicable | ||
| IR10□0-□01□-X170 | IR2□□0-□02□-X170 | IR3□□0-□□□-X170 | |
| ①Filtre à air | AF20-A | AF30-A | AF40-A |
| ②Séparateur de brouillard | AFM20-A | AFM30-A | AFM40-A |
| ③Interface | Y200-A | Y300-A | Y400-A |
| ④Interface avec support | Y200T-A | Y300T-A | Y400T-A |
* L'adaptateur modulaire attaché au produit sur commande (IR□□□□-□□-X170) sont expédiés ensemble, mais non assemblés.
Dimensions principales
