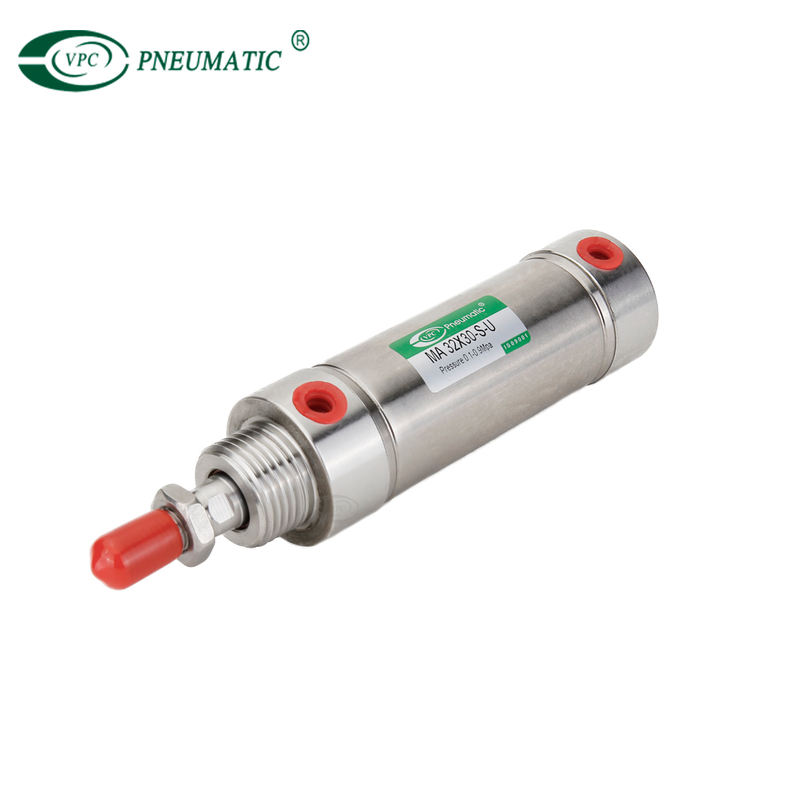

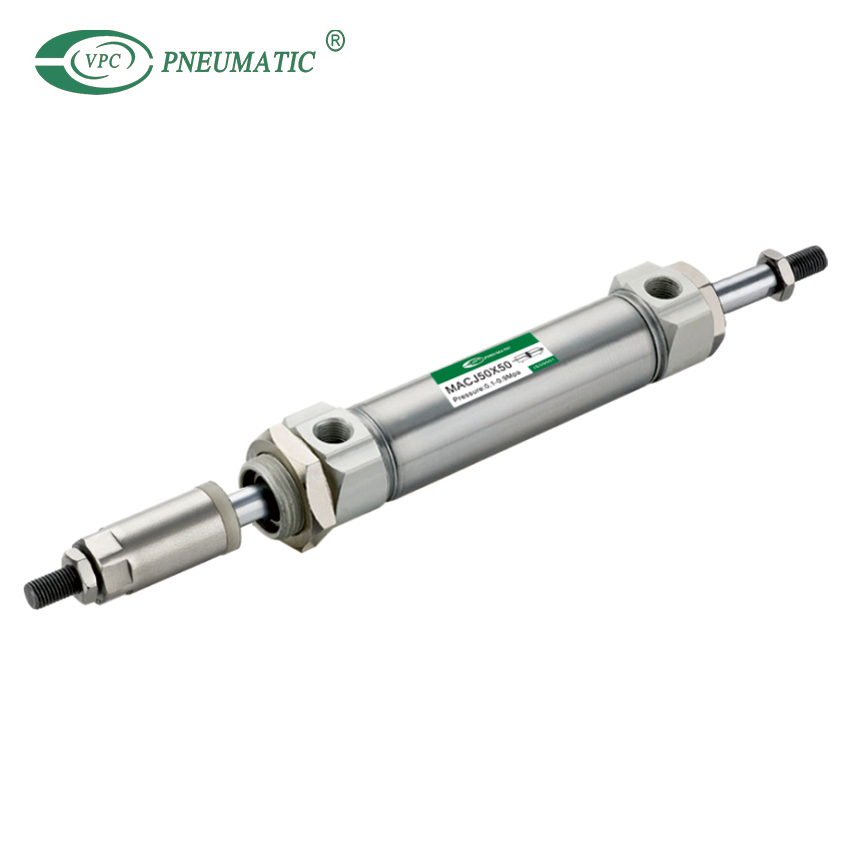

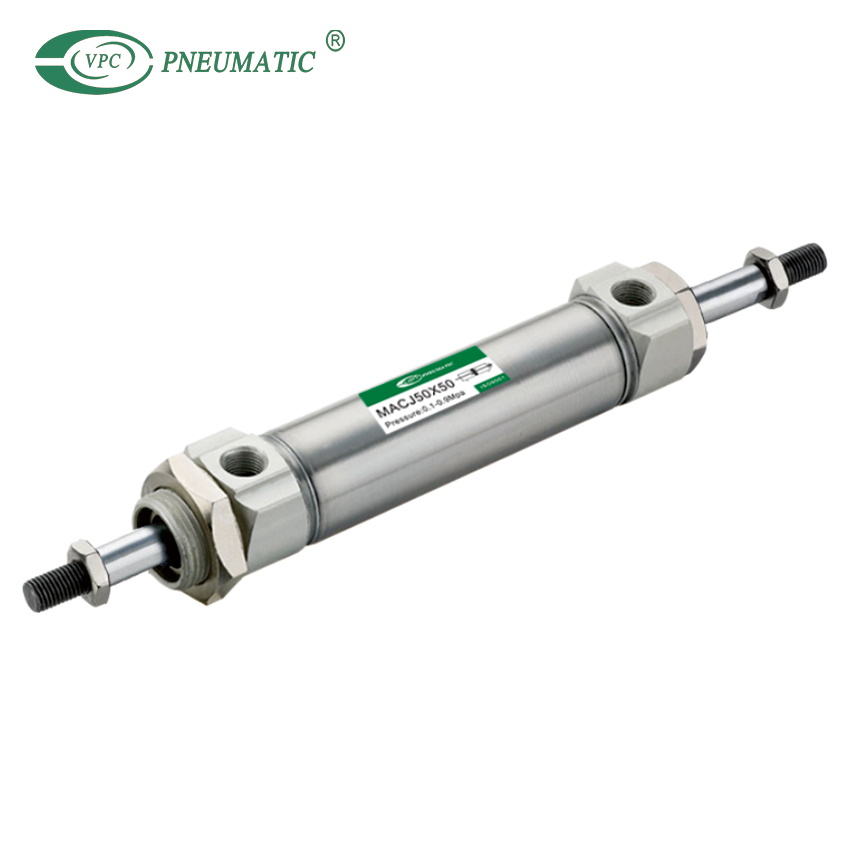

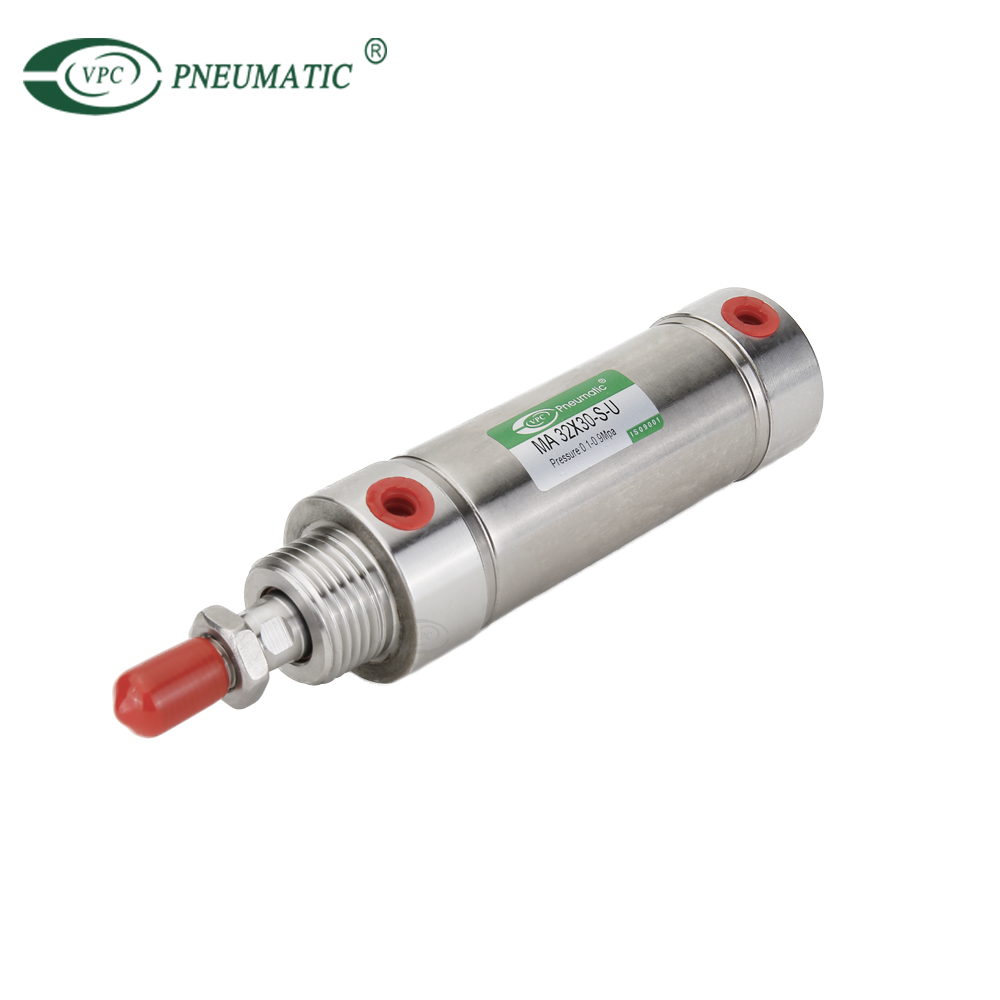

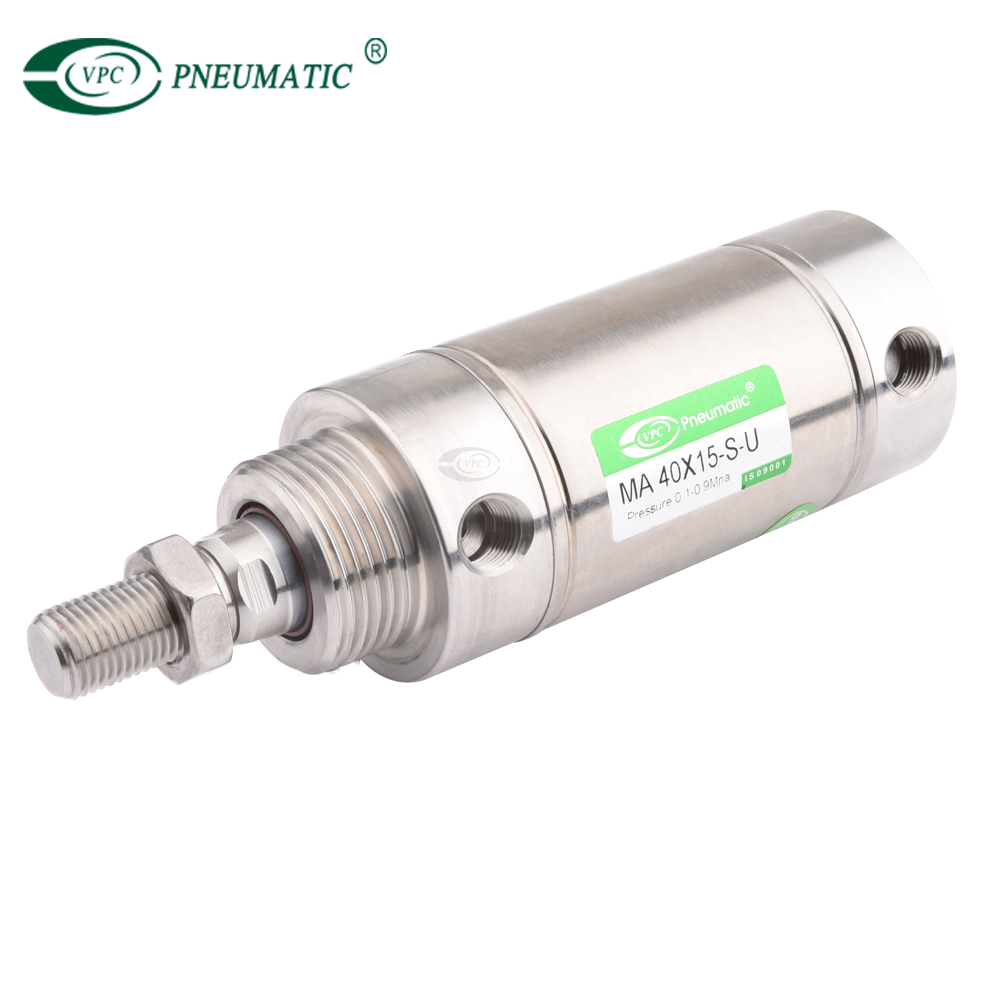

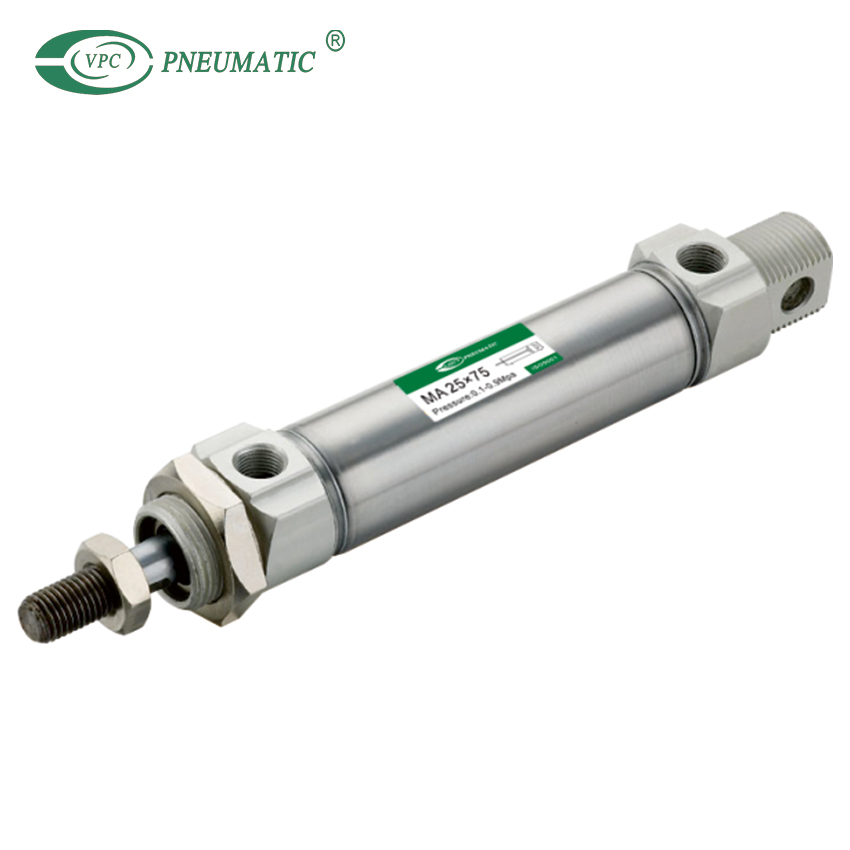

Mini-cylindre en acier inoxydable série MA, type à extrémité plate, gros alésage aux normes européennes

Partager sur:
  • Mini cylindre qui a une structure compacte, un petit volume et un poids léger ;
  • La précision de guidage de la tige de piston est élevée et aucun lubrifiant supplémentaire n'est nécessaire ;
  • Le corps en acier inoxydable de la tige de piston permet au cylindre d'adapter l'environnement de travail corrosif général ;
  • Il existe des cylindres et des accessoires avec plusieurs spécifications d'installation pour votre choix ;
  • Il a un petit diamètre de cylindre et une réaction rapide, adapté à l'environnement de travail avec une fréquence plus élevée.
  • SMA 32x30-U
  • VPC Pneumatic
  • 8412310090
Type d'acteur:
Température de fonctionnement:
Pression de travail:
Pression garantie:
Plage de vitesse:
État de disponibilité:

Description du produit

Caractéristique du produit

1. Le piston adopte une structure de joint bidirectionnelle hétérogène.Il a une taille compacte  et a la fonction de réserve de graisse.

2. Le capot avant a un pare-chocs fixe qui peut réduire l'impact de la direction  changement de cylindre.

3. Il existe plusieurs modes de couverture arrière, ce qui rend l'installation du cylindre plus pratique.

4. La couverture avant et arrière et le bloc d'acier inoxydable adoptent le roulement riveté emballé  structure pour former une connexion fiable.

5. Le corps du cylindre a des tuyaux en acier inoxydable de haute précision pour produire  haute résistance et résistance à la corrosion.

6. Il existe des vérins et des accessoires de montage avec plusieurs spécifications pour  votre choix.


 Symbole

Symbole de cylindre pneumatique rond MA

Code de commande du vérin pneumatique rond MA

Spécifications du produit

Alésage(mm)16202532405063

Type de montage

MSA  MTASimple effet-
MA  FOU  MAJ Double jeu-
MAR-Double jeu
MAC  MACD  MACJ-Double effet avec coussin
Milieu de travailAir propre (filtration 40um)
Pression de travailDouble jeu
0.1 à 1.0MPa
Simple effet0.2 à 1.0MPa
Pression garantie1.5Mpa
Température de fonctionnement-20 à 70℃
Plage de vitesseDouble effet : 30 à 500 mm/s   Simple effet : 50 à 500 mm/s
Tolérance aux accidents vasculaires cérébraux

Course≤150+1.0   Course>150+1.4

                  0                           0

Type de coussinMAC  MACD  Série MACJ : Coussin ajustable   Autre série : Pare-chocs
Taille du portM5X0.8G1/8G1/4



Dimensions principales

Dimensions vérin pneumatique rond

Dimensions du cylindre MINI


 Supports Mini Cylidner série MA

montage de cylindre pneumatique rondmontage d'un mini-cylindre d'airmontage de cylindre pneumatique rondDimensions raccords cylindre Ydimensions raccords flottants
