Générateur de vide série VXH

Partager sur:

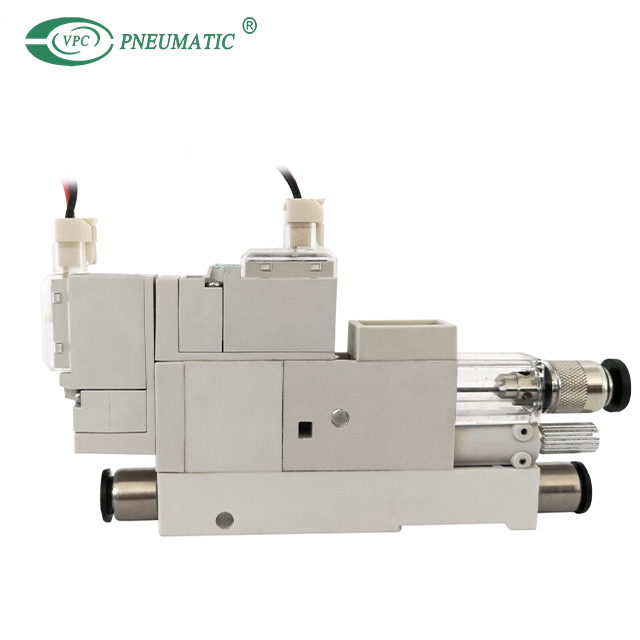

Générateur de vide VXH: Haute efficacité, léger, taille compacte, pression négative élevée et réponse rapide.
  1. Entrée seulement 0,35 MPa La pression positive peut obtenir une pression négative de -93KPA;
  2. La conception de configuration raisonnable augmente la vitesse de circulation de l'air, la réponse rapide, la réparation ou le remplacement des pièces plus facilement;
  3. Appliquée avec deux soupapes de solénoïde, l'une contrôle la génération de vide, une autre contrôle de la destruction du vide, peut être utilisée dans plus d'applications.
  • Vxh
  • VPC Pneumatic
  • 8481804090
Moyen de travail:
Précision de lubrification:
Pression de travail:
Température de fonctionnement:
Vide de travail:
Tubes appliqués:
État de disponibilité:

Description du produit

  Codeur de commande      Série VXH  Générateur d'aspirateur

Vx   H   05   ré - 4   4   S   -   D24    -   AO   -   ré    □

① H → Caractéristiques de vide

CodePerformance
H

Type à vacuum élevé(Pression d'alimentation nominale: 0,5 MPA)

LType à grand débit (pression d'alimentation nominale: 0,5 MPa)
EVacuum élevé à faible type d'alimentation d'air (pression d'alimentation nominale: 0,35 MPa)


② 05 → alésage de buse

CodeAlésage de buse (mm)Niveau de vide    Flux d'aspirationConsommation d'air

Type H

L type

Type e
050.5

-90,4 kpa

7L / min (ANR)

-66,5 kpa

12L / min (ANR)

-90,4 kpa

3L / min (ANR)

11,5L / min (ANR)

(8L / min (ANR))

070.7

-93.1kpa

13L / min (ANR)

-66,5 kpa

24 [22] l / min (anr)

-90,4 kpa

10,5 L / min (ANR)

23L / min (ANR)

(17L / min (ANR))

101.0

-93.1kpa

24 [20] l / min (anr)

-66,5 kpa

26L / min (ANR)

-90,4 kpa

20 [19] l / min (anr)

46L / min (ANR)

(34L / min (ANR))

※ ⅰ ⅰ ⅰ ⅰ ⅰSupply La pression est de 0,5 MPa pour le type H et L et 0,35 MPa pour le type E.

※  Ⅱ Les valeurs dans [] sont destinées à l'écoulement d'aspiration du type d'échappement du tube.

※  Ⅲ Les valeurs de consommation d'air dans () sont pour le type e.

※  Ⅳ Les valeurs du tableau sont uniquement des valeurs de référence. Le flux d'aspiration varie en fonction des conditions du système de vide; Dia du port à vide. ou la longueur du tube. sont des valeurs de référence uniquement. Le flux d'aspiration change en fonction du système de vide  les conditions; Dia du port à vide. ou la longueur du tube.


③ D → Type d'unité de soupape

CodeDPas de code
Type d'unité de soupapeType de solénoïde double (type de rétention de vide)Normalement fermé


④ 4 → Port de vide (V) (tube applicable O.D)

Code346
Diamètre du tube (mm)Φ3 (ajustement push-in)Φ4 (ajustement push-in)Φ6 (ajustement push-in)


⑤ 4  → Port d'alimentation en air (PS) (tube applicable O.D)

Code46
Diamètre du tube (mm)Φ4 (ajustement push-in)Φ6 (ajustement push-in)


⑥ s  → Port d'échappement (ex)

CodeSJ
Méthode d'échappementÉvent de silencieuxÉchappement du tube (raccord push-in)

※ L'échappement du tube n'est pas sélectionnable pour l'alésage de buse Ø1 mm de L (type à grand débit).


⑦ D24 → Type d'électrovanne

CodeDwingDaAOPas de code
ChangerCapteur de pression avec affichage LED (2 sorties de commutation)Capteur de pression avec affichage LED (sorties de commutation analogique)Capteur de pression de sortie analogique (pas de LED)Sans interrupteur à vide


⑧ AO  → Commutateur à vide

CodeD24A100
TensionDc24vAC100V


⑨ D → Méthode d'installation

Code
DPas de code
Méthode d'installationType de rail DINType d'installation directe


⑩  □  → Option de matériau

CodePas de code-S3
MatérielStandardPas d'alliage de cuivre et de sceau HNBR
Méthode d'échappement
SilencieuxÉchappement de tube

La spécification ※ -S3 est uniquement pour le passage d'air à travers mais ne correspondant pas aux pièces électriques, aux fils ou à la taille du port à vide avec Ø3 mm.



Spécification de produit

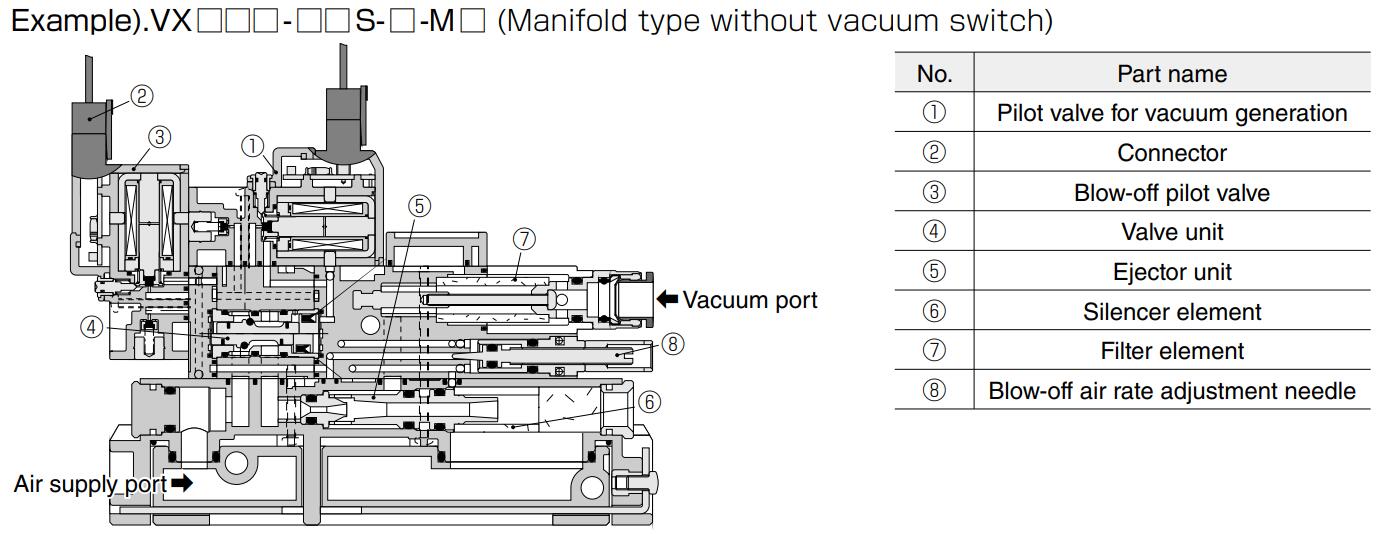

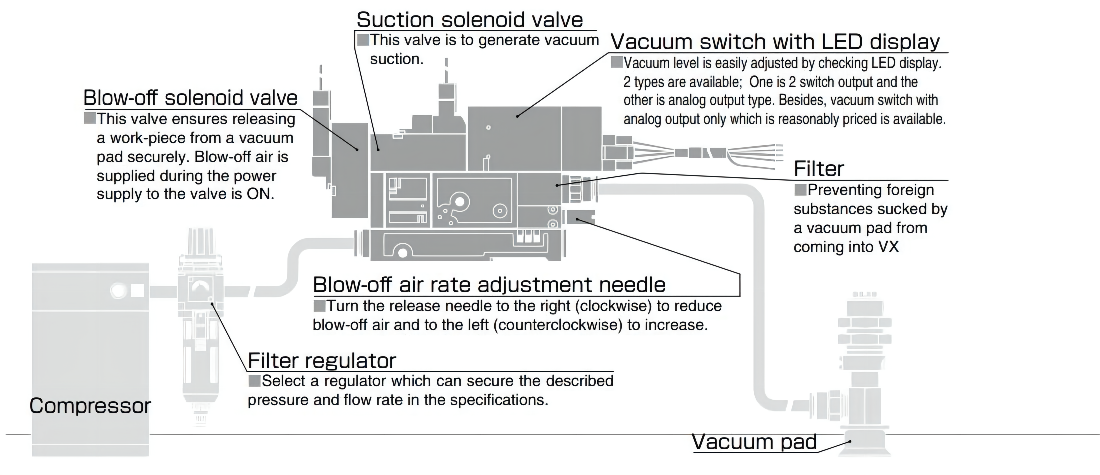

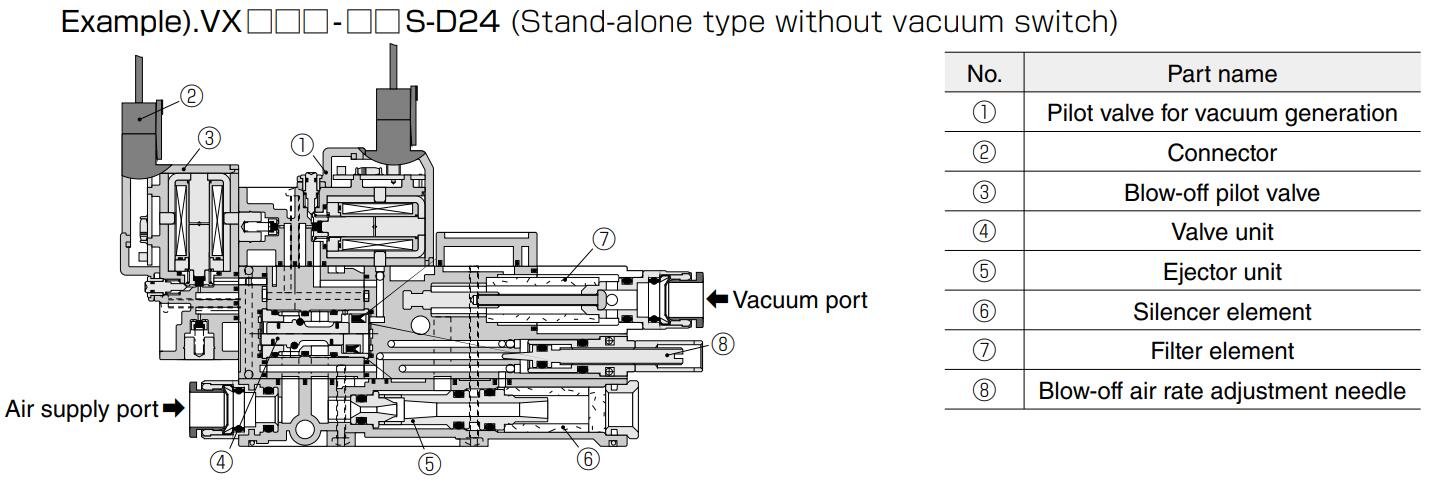

dimension principale du générateur de vide-1Générateur de vide Dimension principale-2vanne de générateur d'aspirateur


Dimensions principales

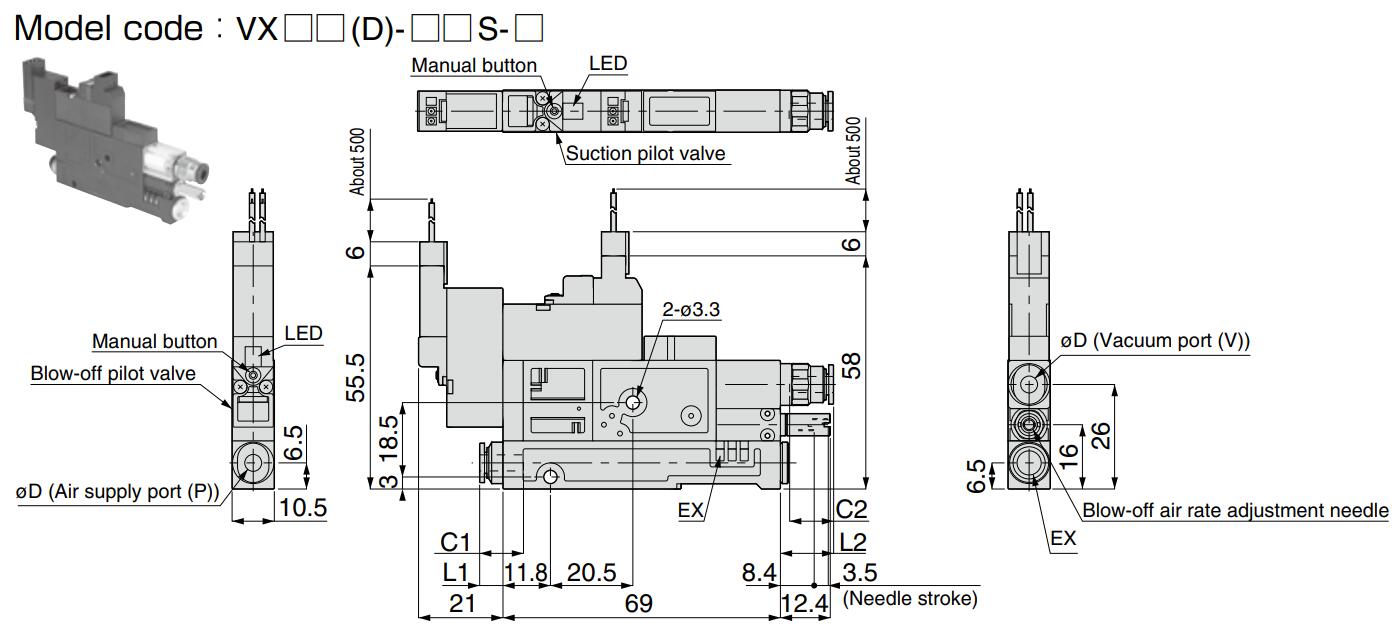

 Évent de silencieux, type d'installation directe

Générateur de vide Dimension principale-3

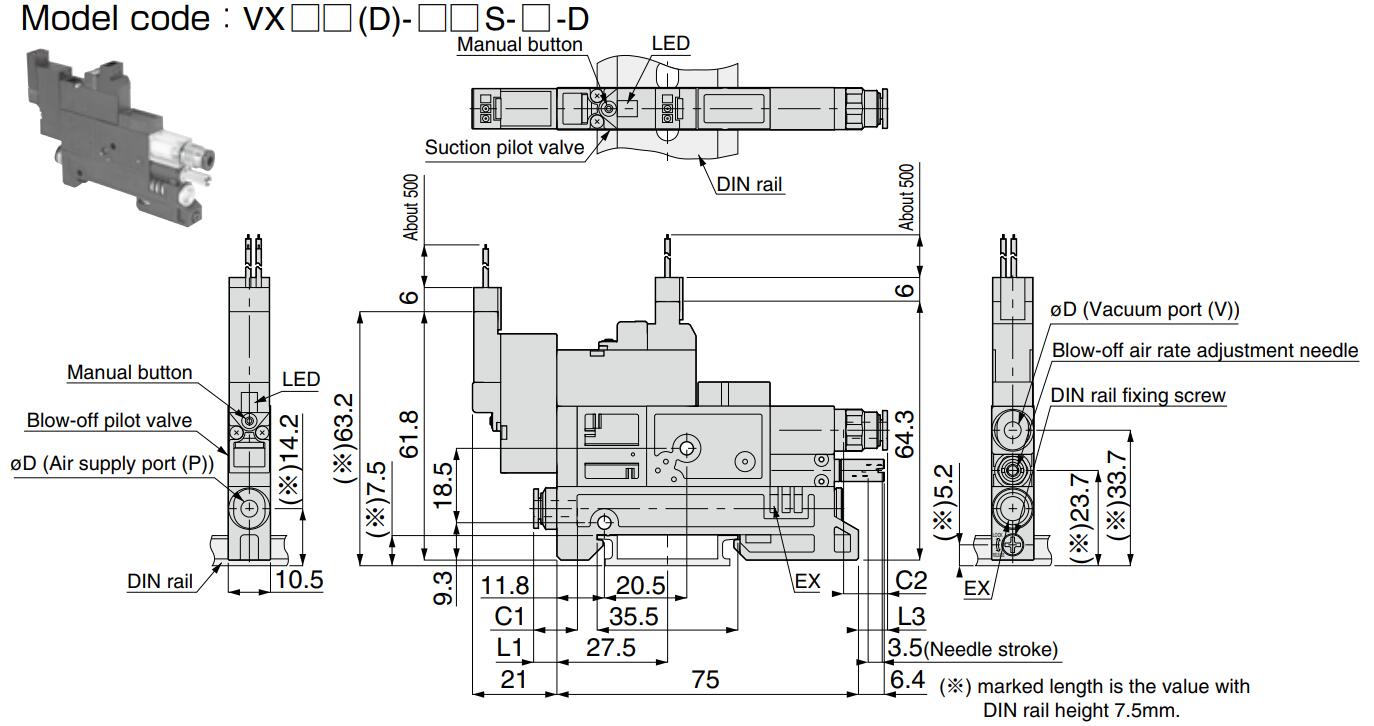

Évent de silencieux, type de rail DIN

Générateur de vide Dimension principale-4


Tube applicable O.D. (φd)
C1 C2 L1 L2 L3
3 - 10.4 - 13.2 7.2
4 10.9 10.9 5.8 13.2 7.2
6
11.7
11.7 8.7 13.5 7.5
