Product Description
● La sélection du module le plus adapté à votre application est possible grâce à la modularisation de chaque unité et à la riche combinaison d'unités.
●Le mécanisme de soufflage peut être sélectionné à partir de l'électrovanne type et type de minuterie d'air (chambre à air).La commutation intégrée
la vanne réalise un réglage fin de l'air de soufflage rapide et de l'amende réglage du débit d'air.
●Entretien facile grâce à un bouton manuel verrouillable.
● 2 sélections de capteur de vide : Affichage LED Type et Type mécanique simple et convivial.
● Un affichage LED est utilisé pour le capteur de pression numérique LED améliorer la visibilité.
● Deux types de vacuostat : 2 sorties interrupteur, 1 interrupteur sortie avec 1 sortie analogique sont disponibles en fonction de
demande souhaitée.
●4 Les alésages de buse standard sont 05(ø0.5mm), 07(ø0.7mm),10(ø10mm) et 12(ø1.2mm).
| Milieu de travail | Air |
| Pression de travail | 0.25~0.7MPa |
| Pression d'alimentation nominale | Type H et L : 0,5 MPa/type E : 0,35 MPa |
| Température de fonctionnement | 5 ~ 50 ℃ (Pas de congélation) |
| Lubrification | Non requis |
Product Specification

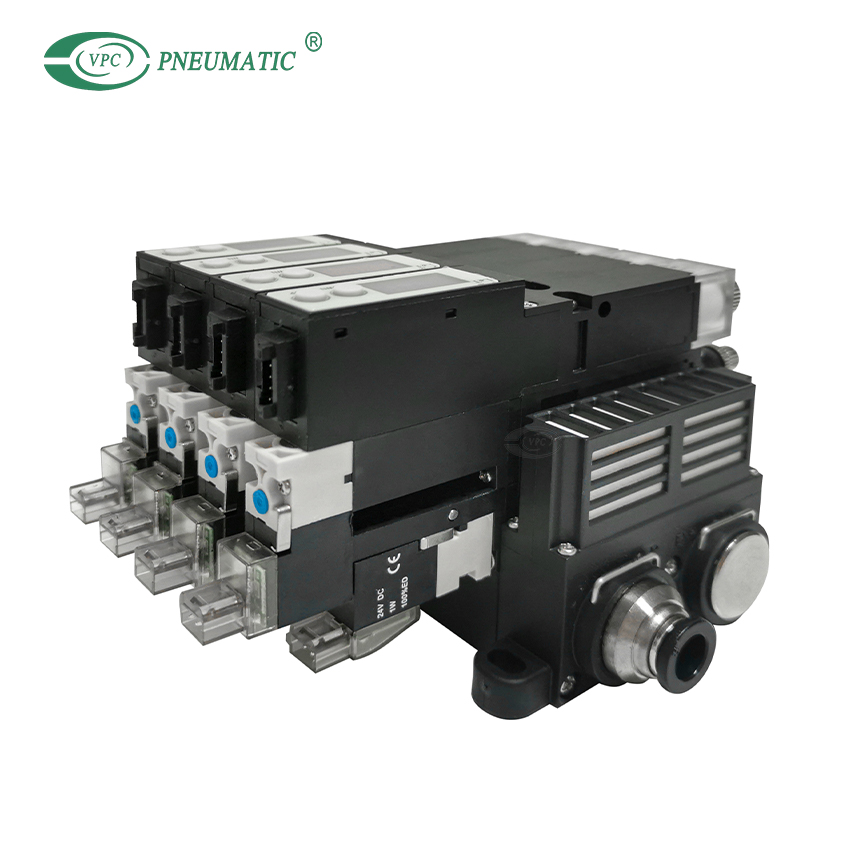

Série VK Générateur de vide
VC A① H② 07③ W④ - 1/4⑤ 1/4⑥ S⑦ E⑧ - B⑨ □⑩ -NO⑪
① A → Orientation des orifices
| Code | Orientation des ports |
| A | Type autonome avec double port latéral |
| B | Type autonome avec port latéral unique |
| M | Solénoïde du collecteur |
② H → Caractéristiques du vide
| Code | Performance |
| H | Type à vide poussé [pression d'alimentation nominale 72,5 psi (0,5 MPa)] |
| L | Type à grand débit [Pression d'alimentation nominale 72,5 psi (0,5 MPa)] |
| E | Vide poussé à faible pression d'alimentation en air [pression d'alimentation nominale 50 psi (0,35 MPa)] |
③ 07 → Alésage de buse. (Combinaisons : A, C, E, G, J, L, P, Q, R, S, T et W)
| Code | Alésage de la buse(mm) | Niveau de vide Débit d'aspiration | Consommation d'air | ||
Type H | Type L | Type E | |||
| 05 | 0.5 | -26.8inHg, 0.25scfm (-91kPa,7L/min[ANR]) | -19.8inHg, 0.42 scfm(-67kPa,12L/min[ANR]) | – | 0.41scfm (11.5L/min[ANR]) |
| 07 | 0.7 | -27.6inHg, 0.46scfm (-93.1kPa, 13L/min[ANR]) | -19.8inHg, 0.91scfm (-67kPa, 26L/min[ANR]) | -27inHg, 0.37scfm (-91kPa, 10.5L/min[ANR]) | 0,81 scfm (0,6 scfm)(23L/min[ANR] (17L/min[ANR]) |
| 10 | 1.0 | -27.6inHg, 0.95scfm (-93kPa, 27L/min[ANR]) | -19.8inHg, 1.4scfm (-67kPa, 40L/min[ANR]) | -27inHg, 0.37scfm (-91kPa, 21L/min[ANR]) | 1.63scfm(1.2scfm)(46L/min[ANR] (34L/min[ANR]) |
| 12 | 1.2 | -27.6inHg, 1.33scfm (-93kPa, 38L/min[ANR]) | -19.8inHg, 1.75scfm (-67kPa, 50L/min[ANR]) | -27inHg, 0.95scfm (-91kPa, 27L/min[ANR]) | 1.63scfm (1.2scfm)(46L/min[ANR] (34L/min[ANR] |
| Pas de code | Embase multiple seule | ||||
Alésage de la buse.(Combinaisons : B, D, F, H, K et M)
| Code | Alésage de la buse(mm) | Niveau de vide Débit d'aspiration | Consommation d'air | ||
Type H | Type L | Type E | |||
| 05 | 0.5 | -25.5inHg, 0.19scfm (-86.5kPa,5.4L/min[ANR]) | -19.6inHg, 0.35scfm (-67kPa,12L/min[ANR]) | – | 0.41scfm (11.5L/min[ANR]) |
| 07 | 0.7 | -26.7inHg, 0.39scfm (-90.5kPa, 11L/min[ANR]) | -19.6inHg, 0.67scfm (-66.5kPa,19L/min[ANR]) | -25.5inHg, 0.3scfm (-86.5kPa, 8.4L/min[ANR]) | 0,81 scfm (0,6 scfm)(23L/min[ANR] (17L/min[ANR]) |
| 10 | 1.0 | -26.7inHg, 0.67scfm (-90.5kPa, 19L/min[ANR]) | -19.6inHg, 0.85scfm (-66.5kPa, 24L/min[ANR]) | -25.5inHg, 0.54scfm (-86.5kPa, 15.4L/min[ANR]) | 1.63scfm (1.2scfm)(46L/min[ANR] (34L/min[ANR]) |
| 12 | 1.2 | -26.7inHg, 0.85scfm (-90.5kPa, 24L/min[ANR]) | -19.6inHg, 0.95scfm (-66.5kPa, 27L/min[ANR]) | -25.5inHg, 0.67scfm (-86.5kPa, 19L/min[ANR]) | 2,47 scfm (1,67 scfm)(70L/min[ANR] (47L/min[ANR] |
| Pas de code | Embase multiple seule | ||||
※ⅰLe débit d'aspiration de la taille de l'orifice d'aspiration avec un diamètre extérieur de 5/32' et ø4 mm peut être différent des valeurs ci-dessus.
※ ⅱ La pression d'alimentation est de 72,5 psi (0,5 MPa) pour les types H et L et de 50 psi (0,35 MPa) pour le type E.
※ ⅲ Les valeurs de consommation d'air entre ( ) représentent celles du type E.
※ ⅳ Les valeurs du tableau sont des valeurs de référence uniquement.Le débit d'aspiration varie en fonction des conditions du système de vide ;orifice de vide dia.ou la longueur du tube.

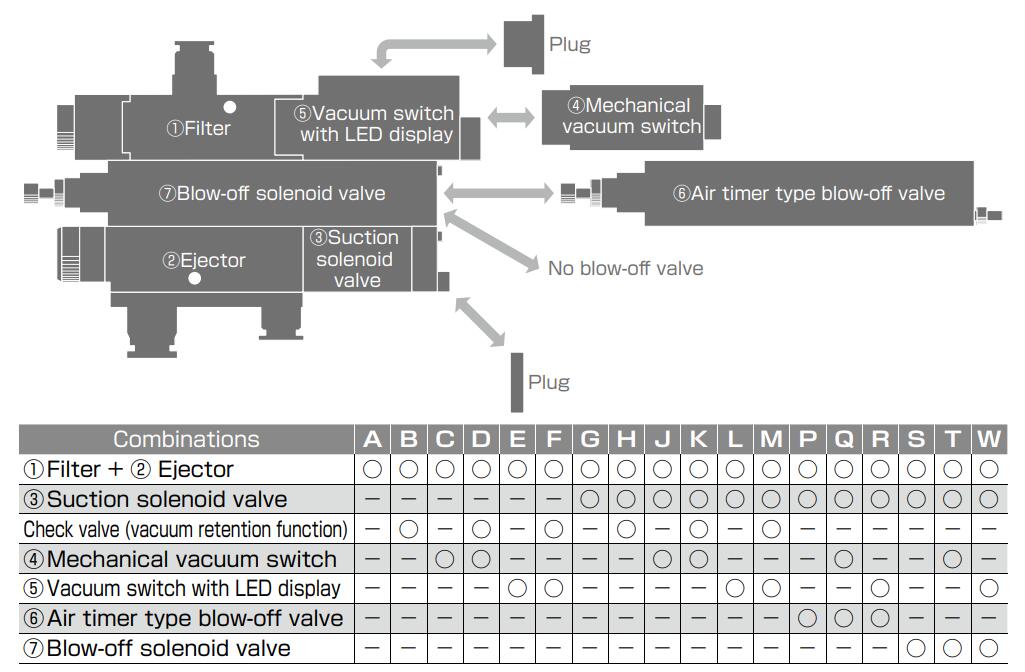

④ W → Combinaisons (18 types)
| Code | A | B | C | D | E | F | G | H | J | K | L | M | P | Q | R | S | T | W |
| Filtre | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| Électrovanne d'aspiration | ― | ― | ― | ― | ― | ― | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| Clapet anti-retour (fonction de rétention de vide | ― | ○ | ― | ○ | ― | ○ | ― | ○ | ― | ○ | ― | ○ | ― | ― | ― | ― | ― | ― |
| Vacuostat mécanique | ― | ― | ○ | ○ | ― | ― | ― | ― | ○ | ○ | ― | ― | ― | ○ | ― | ― | ○ | ― |
| Vacuostat avec affichage LED | ― | ― | ― | ― | ○ | ○ | ― | ○ | ○ | ― | ― | ○ | ― | ― | ○ | ― | ― | ○ |
| Soupape de décharge de type temporisateur d'air | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ○ | ○ | ○ | ― | ― | ― |
| Vanne pilote de soufflage type électrovanne | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ○ | ○ | ○ |
| Pas de code | Embase multiple seule | |||||||||||||||||
⑤ 1/4 → Orifice de vide (tube dia.)
| Code | taille en pouces | taille millimètre | ||||
| 5/32 | 1/4 | 5/16 | 04 | 06 | 08 | |
| Diamètre du tube (mm) | Φ5/32 | Φ1/4 | Φ5/16 | Φ4 | Φ6 | Φ8 |
※5/32' (code : 5/32) et ø4 mm (code : 04) sont sélectionnables pour les alésages de buse de 0,5 mm et 0,7 mm uniquement.
■ Type de collecteur (VKM)
| Position bâbord | taille en pouces | taille millimètre | ||||||||||||
| Côté (droit) | Haut (droit) | Côté (droit) | Haut (droit) | |||||||||||
| Code | S5/32 | S1/4 | S5/16 | polypropylène | T5/32 | T1/4 | T5/16 | S4 | S6 | S8 | polypropylène | T4 | T6 | T8 |
| Diamètre du tube | Φ5/32 | Φ1/4 | Φ5/16 | Brancher | Φ5/32 | Φ1/4 | Φ5/16 | Φ4 | Φ6 | Φ8 | Brancher | Φ4 | Φ6 | Φ8 |
00：Applicable à une unité de montage supérieure d'installation de collecteur seule, avec le port à installer sur le côté et au code de modèle pour la base de collecteur seule avec une taille de port de vide différente.
※ ⅰ5/32' (code : 5/32) et ø4 mm (code : 04) sont sélectionnables pour les alésages de buse de 0,5 mm et 0,7 mm uniquement.
※ ⅱ Reportez-vous à l'image de référence du type de collecteur pour sélectionner la position du port.
⑥ 1/4 → Orifice d'alimentation en air (diamètre du tube)
■ Type autonome
| Code | taille en pouces | taille millimètre | ||||
| 5/32 | 1/4 | 5/16 | 04 | 06 | 08 | |
| Diamètre du tube (mm) | Φ5/32 | Φ1/4 | Φ5/16 | Φ4 | Φ6 | Φ8 |
※5/32' (code : 5/32) et ø4 mm (code : 04) sont sélectionnables pour les alésages de buse de 0,5 mm et 0,7 mm uniquement.
■ Type de collecteur (VKM)
| Position bâbord | taille en pouces | taille millimètre | |||||||||||||
| Droit | Coude | Droit | Coude | ||||||||||||
| Code | Côté R uniquement | 11/4 | 15/16 | 13/8 | 11/2 | 45/16 | 43/8 | 41/2 | 16 | 18 | 10 | 12 | 48 | 40 | 42 |
| Des deux côtés | 21/4 | 25/16 | 23/8 | 21/2 | 55/16 | 53/8 | 51/2 | 26 | 28 | 20 | 22 | 58 | 50 | 52 | |
| Côté L uniquement | 31/4 | 35/16 | 33/8 | 31/2 | 65/16 | 63/8 | 61/2 | 36 | 38 | 30 | 32 | 68 | 60 | 62 | |
| Diamètre du tube | Φ1/4 | Φ5/16 | Φ3/8 | Φ1/2 | Φ5/16 | Φ3/8 | Φ1/2 | Φ6 | Φ8 | Φ10 | Φ12 | Φ8 | Φ10 | Φ12 | |
00：Applicable à une unité de montage supérieure d'installation de collecteur seule.
⑦ S → Orifice d'échappement (tube dia.)
■ Type autonome
| Code | S | 08 | L8 |
| Diamètre du tube | Évent de silencieux | Φ8mm Le type droit 8mm est le même que 5/16' (tube d'échappement) | Φ8mm Coude type 8mm est identique à 5/16' (tube d'échappement) |
■ Type de collecteur (VKM)
| taille en pouces | ||||||||||||
| Type de port | Évent de silencieux | Tube d'échappement | ||||||||||
| Droit | Coude | Filetage conique femelle | ||||||||||
| Code | Côté R uniquement | S1 | 15/16 | 13/8 | 11/2 | 15/8 | 45/16 | 43/8 | 41/2 | 72N | 73N | 74N |
| Des deux côtés | S2 | 25/16 | 23/8 | 21/2 | 25/8 | 55/16 | 53/8 | 51/2 | 82N | 83N | 84N | |
| Côté L uniquement | S3 | 35/16 | 33/8 | 31/2 | 35/8 | 65/16 | 63/8 | 61/2 | 92N | 93N | 94N | |
| Diamètre du tube | ― | Φ5/16 | Φ3/8 | Φ1/2 | Φ5/8 | Φ5/16 | Φ3/8 | Φ1/2 | 1/4NPT | 3/8NPT | 1/2NPT | |
| taille millimètre | ||||||||||||
| Type de port | Évent de silencieux | Tube d'échappement | ||||||||||
| Droit | Coude | Filetage conique femelle | ||||||||||
| Code | Côté R uniquement | S1 | 18 | 10 | 12 | 13 | 48 | 40 | 42 | 72 | 73 | 74 |
| Des deux côtés | S2 | 28 | 20 | 22 | 23 | 58 | 50 | 52 | 82 | 83 | 84 | |
| Côté L uniquement | S3 | 38 | 30 | 32 | 33 | 68 | 60 | 62 | 92 | 93 | 94 | |
| Diamètre du tube | ― | Φ8 | Φ10 | Φ12 | Φ16 | Φ8 | Φ10 | Φ12 | RC1/4 | RC3/8 | RC1/2 | |
00：Applicable à une unité de montage supérieure d'installation de collecteur seule.
⑧ E → Type d'électrovanne
| Tension | DC24V | AC100V |
| Normalement fermé (NF) | E | F |
| Normalement ouvert (NO) | G | H |
⑨ B → Couleur
| Code | W | B |
| Couleur | Gris clair | Noir |
⑩ □ → Nombre de stations (type collecteur uniquement)
| Code | N02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 |
| # de gares | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
※ Commande spéciale pour ceux qui ont 11 stations ou plus.
⑪ □ → Vacuostat (※ Sélectionnable uniquement lorsque ④Combinations est l'une des combinaisons E, F, L, M, R et W)
| Code | -NO | -N / A | -PW | -PENNSYLVANIE |
| Sortie de commutation | Sortie collecteur ouvert NPN avec 2 sorties de commutation | Sortie de commutation à collecteur ouvert NPN et sortie analogique | Sortie collecteur ouvert PNP avec 2 sorties de commutation | Sortie de commutation à collecteur ouvert PNP avec sortie analogique |
Main Dimensions

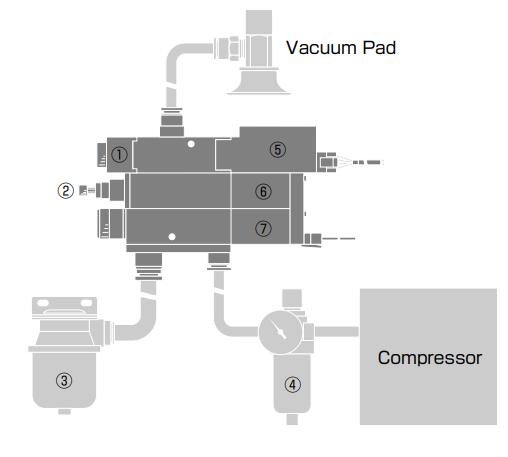

■ Exemple de tuyauterie

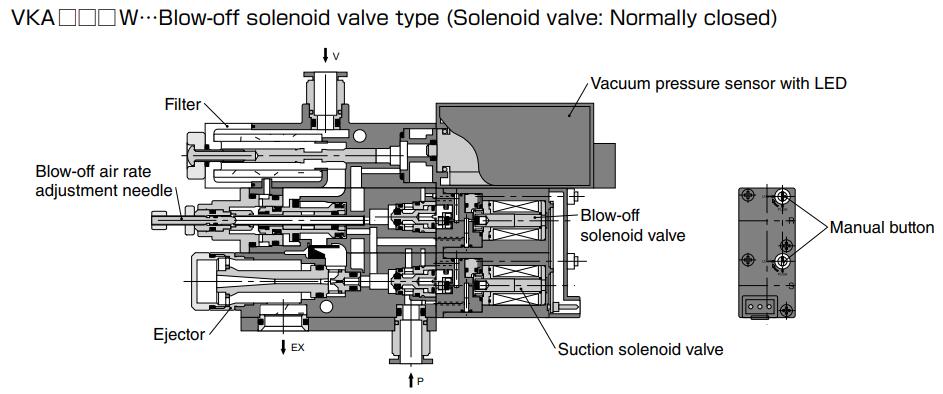

■ Construction (type autonome avec double port latéral : VKA)

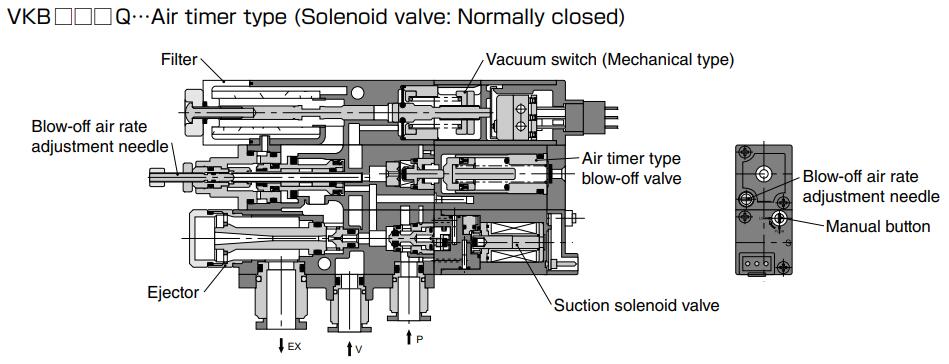

■ Construction (VKB : type autonome avec port latéral unique)
