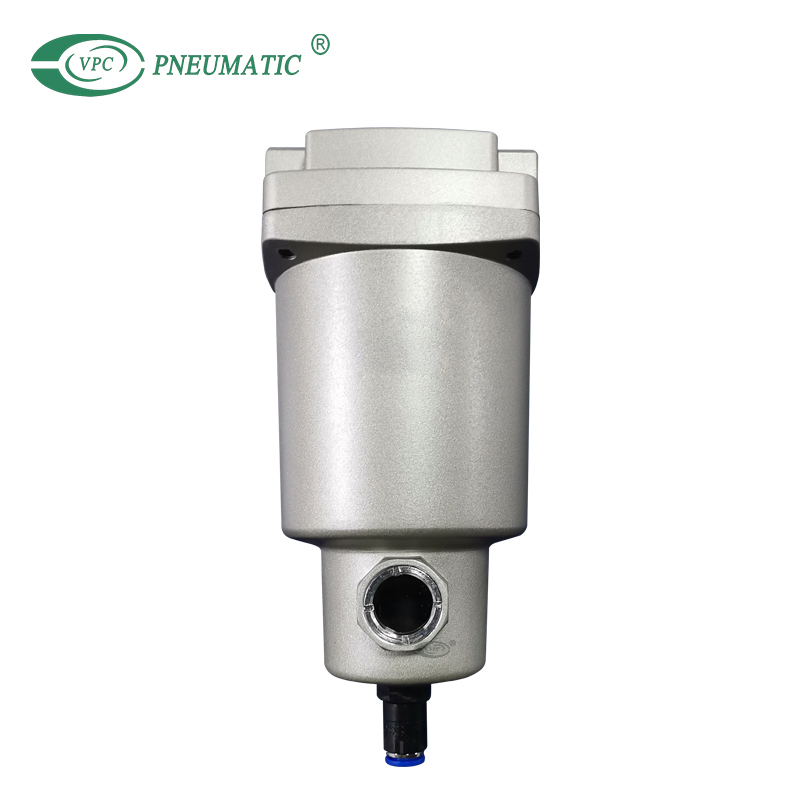

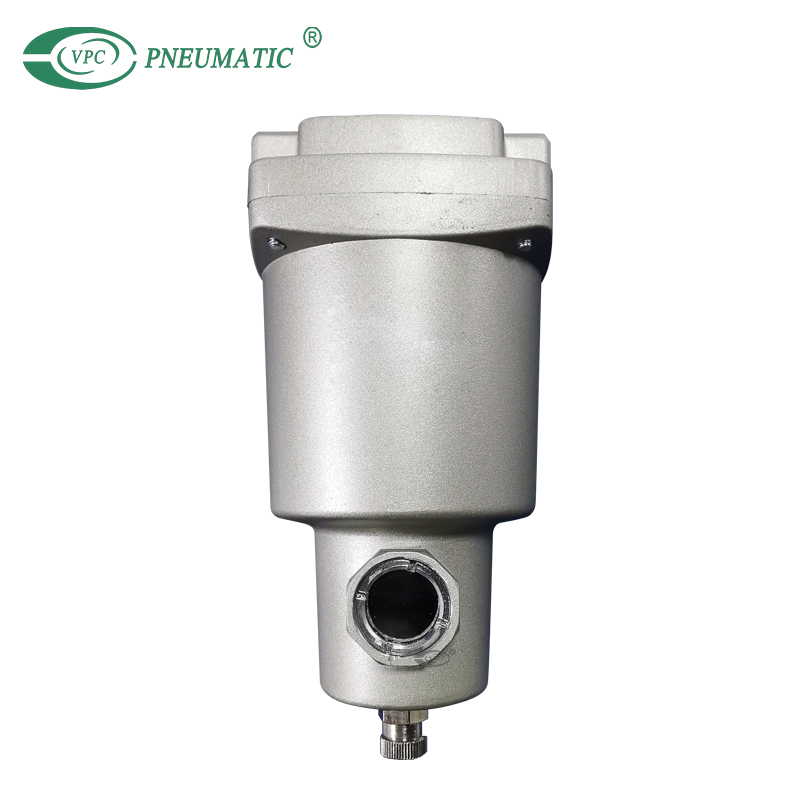

Filtre de ligne principale série AFF

AFF series main line filter is the first stage in an air purification scheme. This coarse (3 μm) filter removes foreign matter and droplets to protect downstream dryers and extend the life of more precise filters. Units are easily serviced, and dirty elements can be disposed of while handling only the filter bowl.

Modèle:
AFF22B-10/AFF22B-10D
Marque de produit:
VPC Pneumatic

Moyen de travail:	Air comprimé
Classe de filtration:	3 µm (Efficacité de filtration : 99 %)
Max.pression de travail:	1.0Mpa
Température de fonctionnement:	5 à 60℃
État de disponibilité:



enquête Ajouter au panier

Product Description

■ Caractéristique du produit

Filtration des particules, élimination des grosses gouttelettes.

1. Le filtre séparateur d'eau AFF peut éliminer les impuretés telles que l'huile, l'eau et les corps étrangers de l'air comprimé.Il peut améliorer les performances d'un sécheur en aval, prolonger la période de remplacement des éléments filtrants de précision et prévenir les pannes d'équipement.

2. Connexion modulaire capable AFF2C~22C/AFF37B,75B/AFF75A~220A.

3. Indicateur de durée de vie de l'élément en option.

4. Tailles de port disponibles : 1/8' à 2' (Rc, NPT ou G)

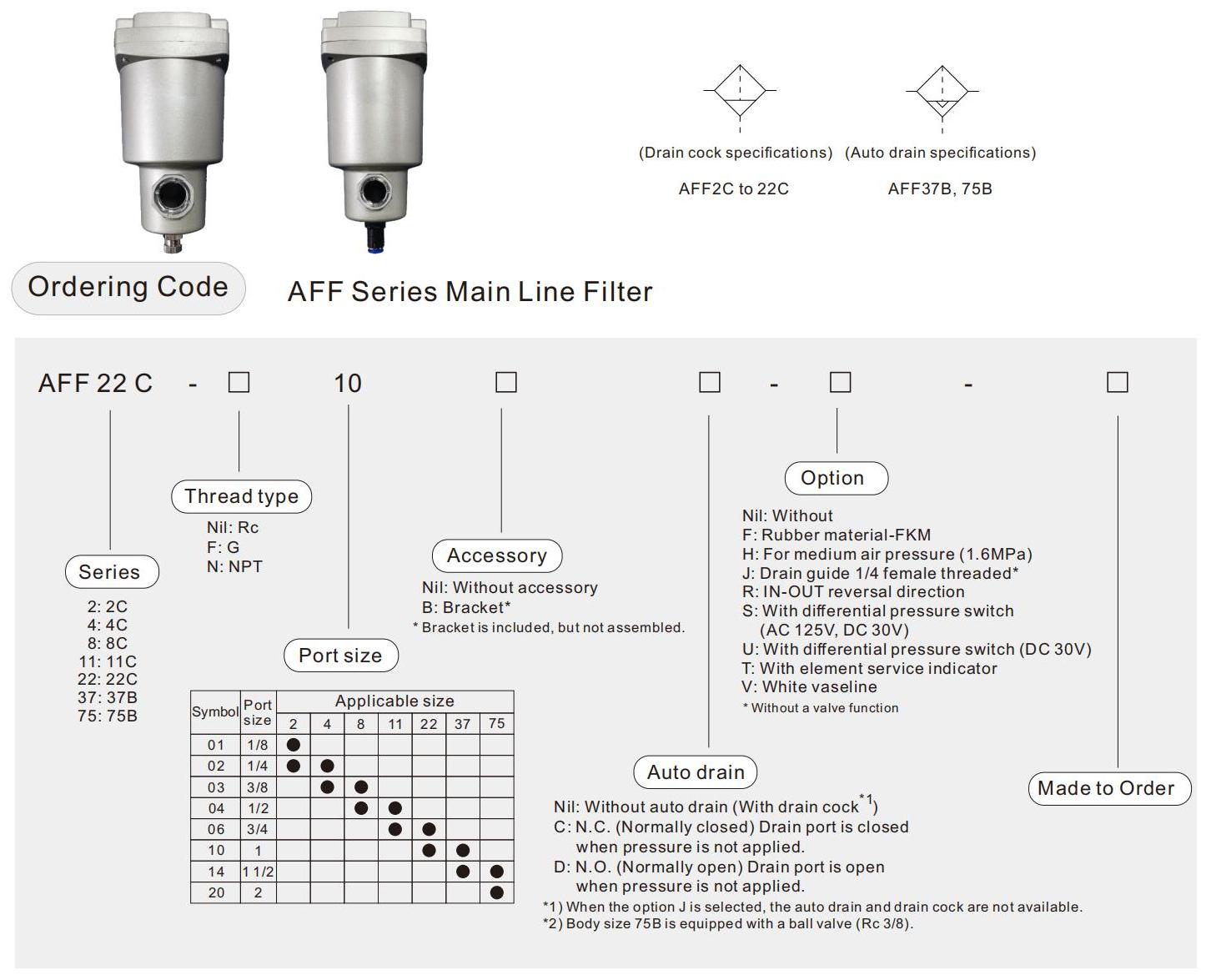

■ Symbole

filtre séparateur d'eau

Product Specifications

Milieu de travail	Air comprimé
Max.pression de travail^*1	1.0MPa
Min.pression de travail^*2	0.05MPa
Pression d'épreuve	1.5MPa
Température de fonctionnement	5 à 60℃
Classe de filtration	3 µm (Efficacité de filtration : 99%)
Période de remplacement de l'élément	2 ans^*1 ou lorsque la chute de pression atteint 0,1 MPa

*1) La pression de fonctionnement maximale des AFF75A à AFF220A est de 0,97 MPa et le remplacement de l'élément période est lorsque la chute de pression atteint 0,1 MPa ou après 1 an de fonctionnement.

*2) Avec purge automatique : 0,1 MPa (type NO) ou 0,15 MPa (type NF)

Modèle		spécification				Numéro de pièce accessoire (option)			Des pièces de rechange
Opération manuelle	Vidange automatique	Puissance du compresseur (env.)	Débit	Taille du port	Poids	Assemblage du support	Manomètre (2pcs.)	Bride d'accompagnement (2pcs.)	Assemblage d'éléments

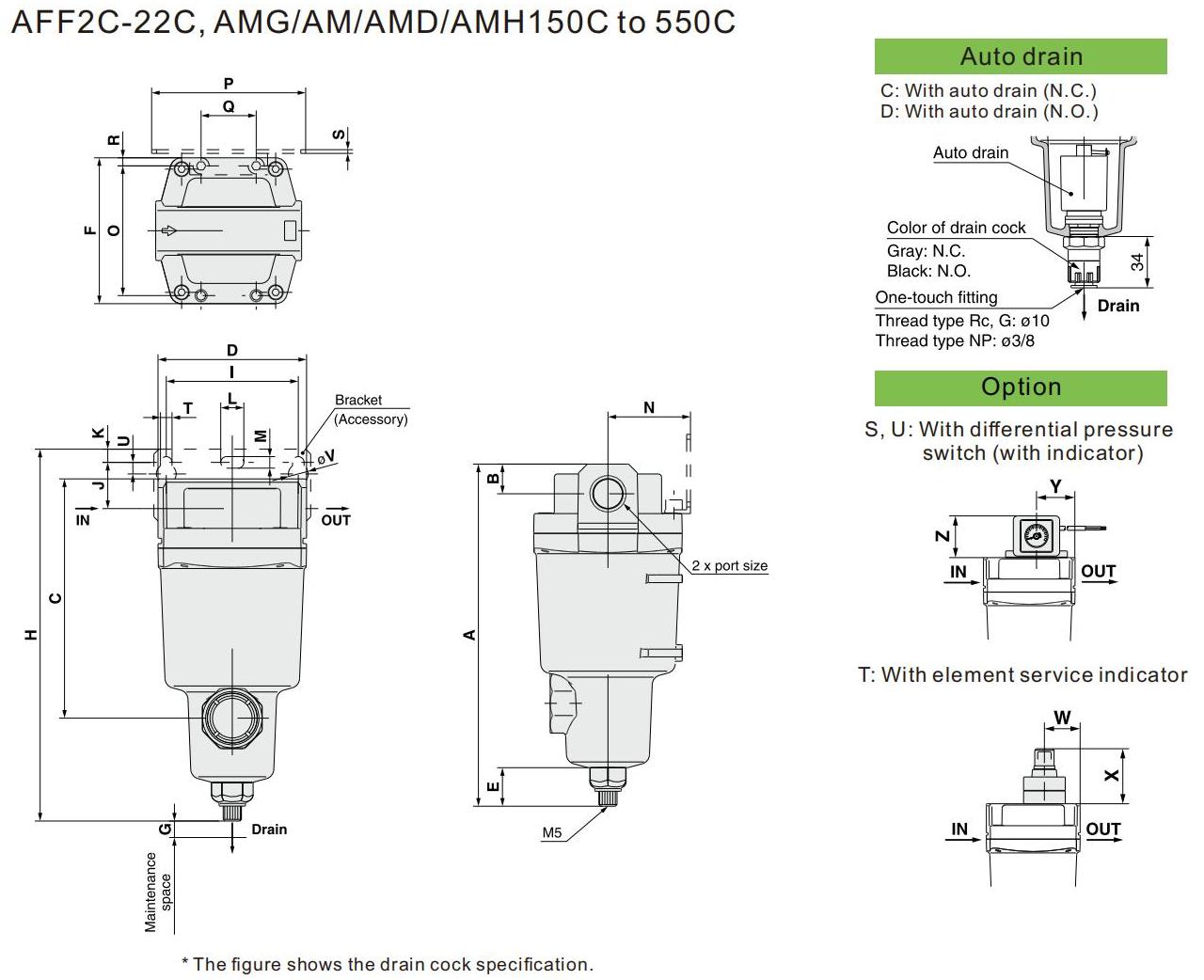

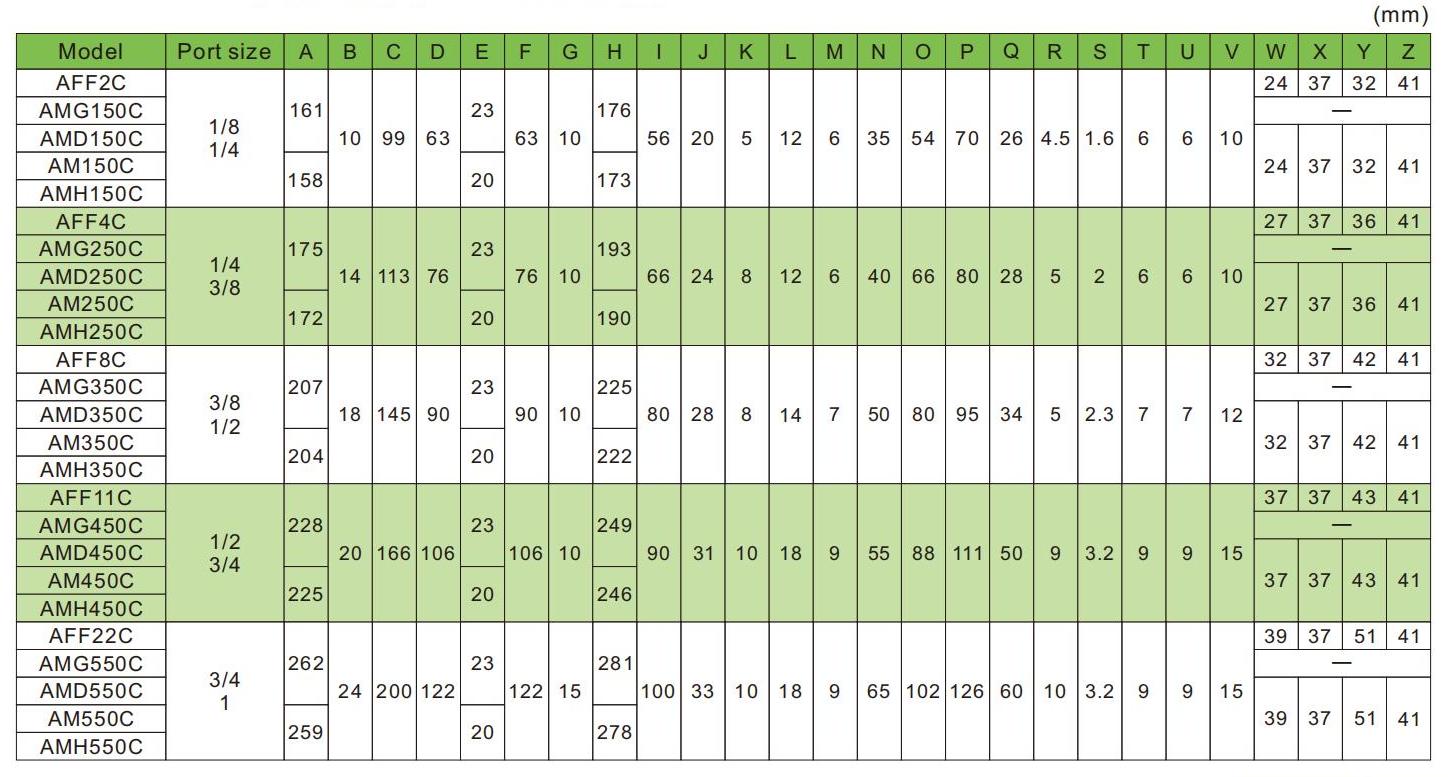

AFF2C-01-□	AFF2C-01D-□	2.2KW	300L/min	1/8	0,38 kg	AM-BM101	——	——	AFF-EL2B
AFF2C-02-□	AFF2C-02D-□			1/4
AFF4C-02-□	AFF4C-02D-□	3.7KW	750L/min	1/4	0,55 kg	AM-BM102			AFF-EL4B
AFF4C-03-□	AFF4C-03D-□			3/8
AFF8C-03-□	AFF8C-03D-□	7.5KW	1500L/minute	3/8	0,9 kg	AM-BM103			AFF-EL8B
AFF8C-04-□	AFF8C-04D-□			1/2
AFF11C-04-□	AFF11C-04D-□	11KW	2200L/minute	1/2	1,4 kg	AM-BM104			AFF-EL11B
AFF11C-06-□	AFF11C-06D-□			3/4
AFF22C-06-□	AFF22C-06D-□	22KW	3700L/minute	3/4	2.1kg	AM-BM105			AFF-EL22B
AFF22C-10-□	AFF22C-10D-□			1

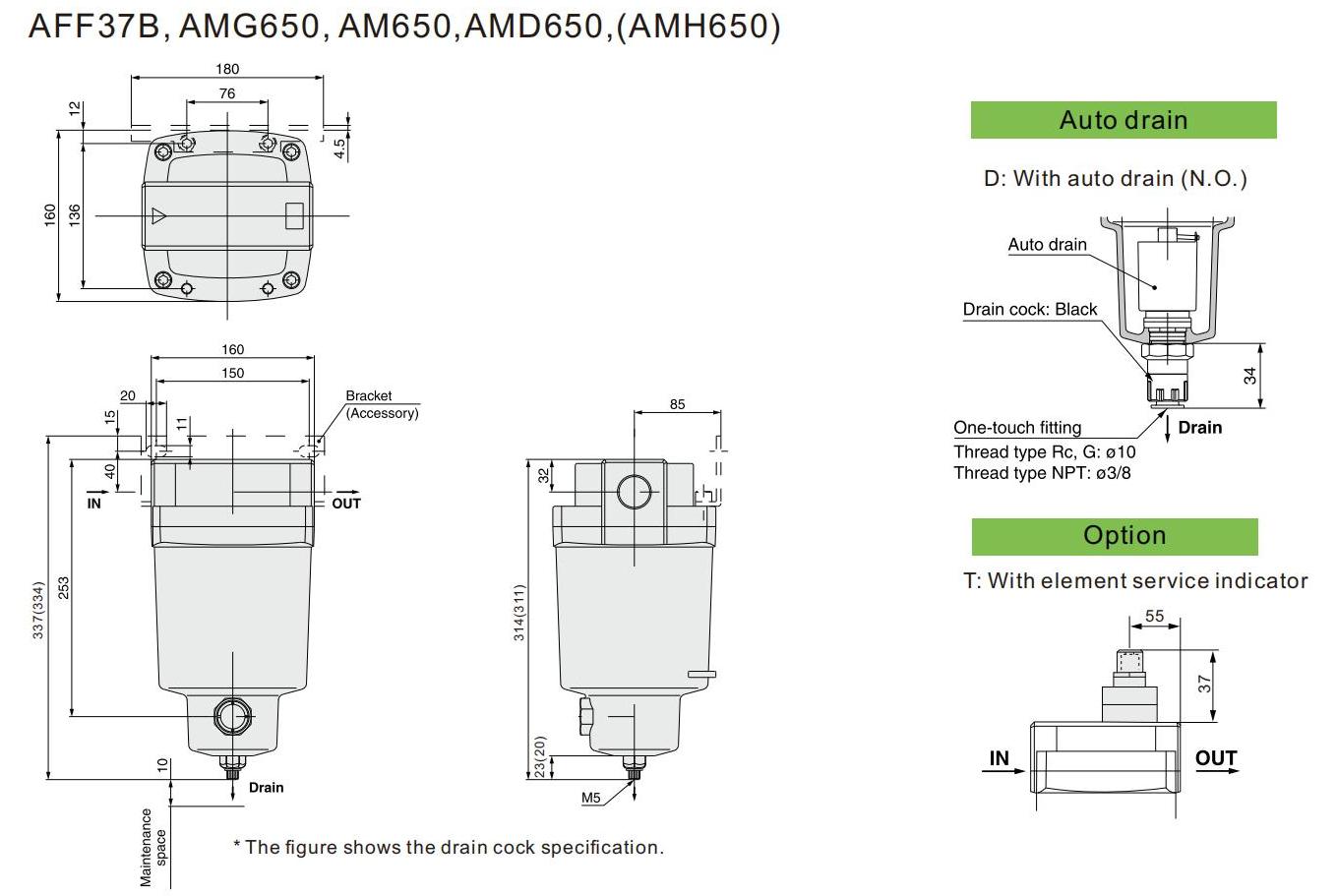

AFF37B-10-□	AFF37B-10D-□	37KW	6000L/minute	1	4,2 kg	BM56			AFF-EL37B
AFF37B-14-□	AFF37B-14D-□			1 1/2

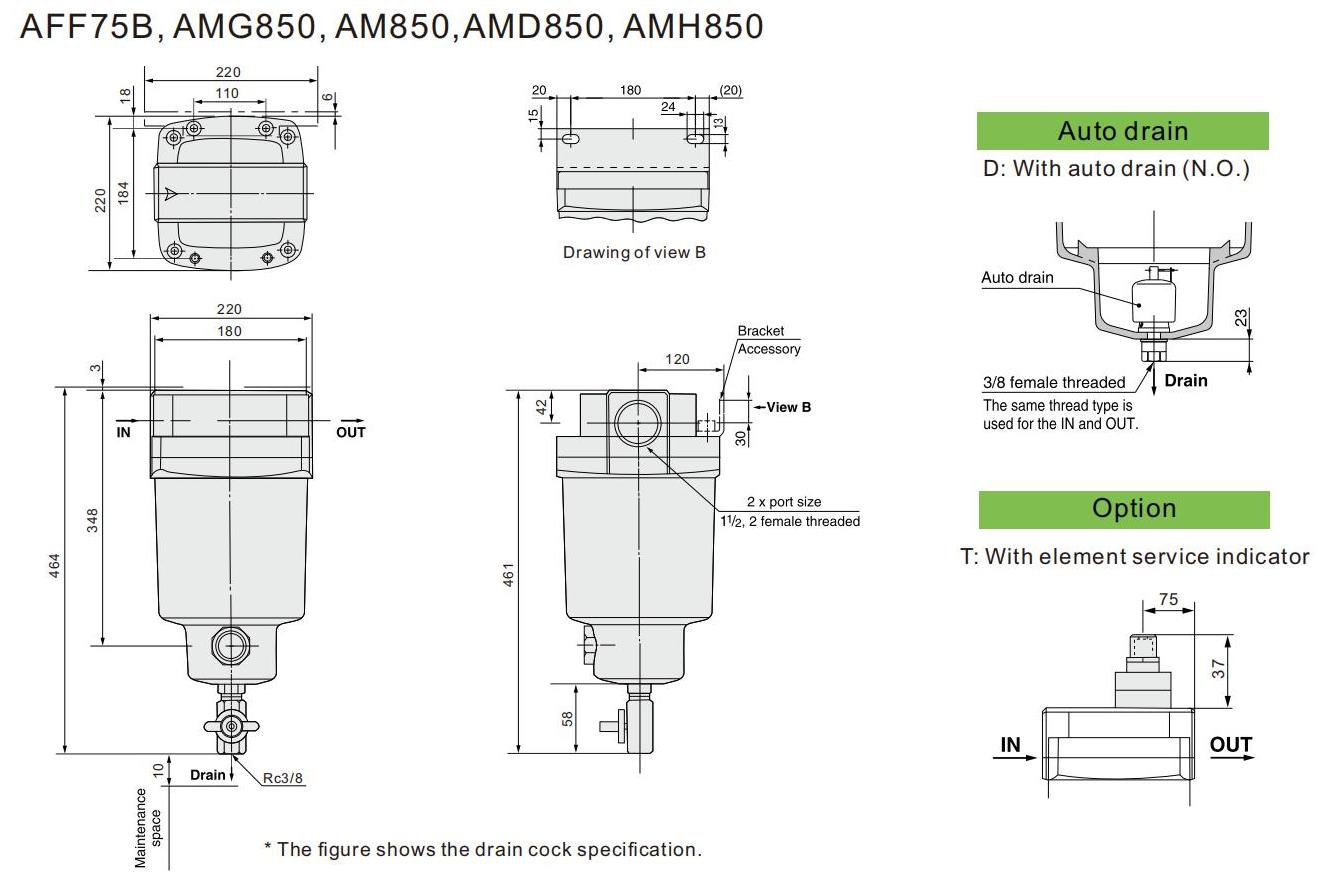

AFF75B-14-□	AFF75B-14D-□	75KW	12000L/minute	1 1/2	10,5 kg	BM57			AFF-EL75B
AFF75B-20-□	AFF75B-20D-□			2

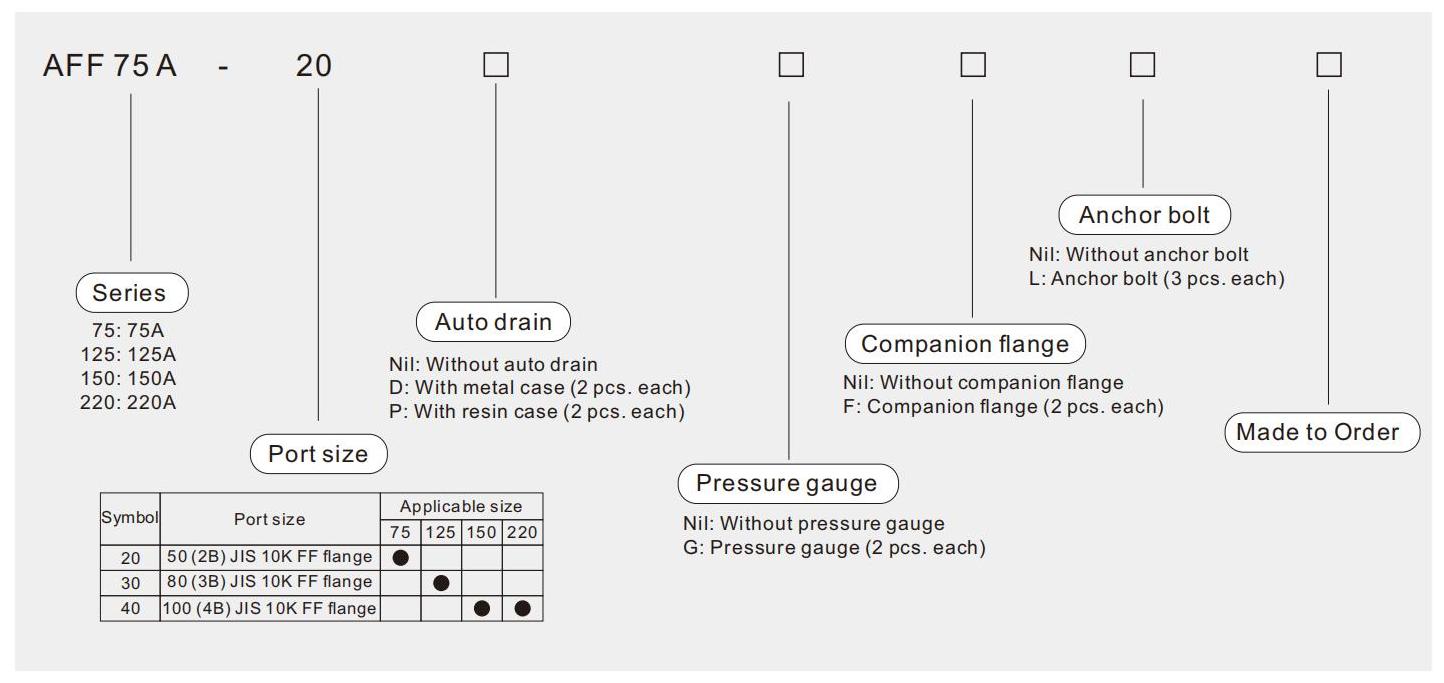

AFF75A-20-□	AFF75A-20D-□	75KW	12400L/min	Bride 2B	50 kg	——	G46-15-02	50(2B)JIS 10K FF	EC700-003N
AFF125A-30-□	AFF125A-30D-□	110 à 125KW	23700L/min	Bride 3B	52 kg			80(3B)JIS 10K FF	EC700-003N
AFF150A-40-□	AFF150A-40D-□	150KW	30000L/minute	Bride 4B	72 kg			100(4B)JIS 10K FF	EC800-003N
AFF220A-40-□	AFF220A-40D-□	180 à 220KW	45000L/minute	Bride 4B	87kg			100(4B)JIS 10K FF	EC900-003N
