| Moyen de travail: | |
|---|---|
| Température de fonctionnement: | |
| Pression d'épreuve: | |
| Précision: | |

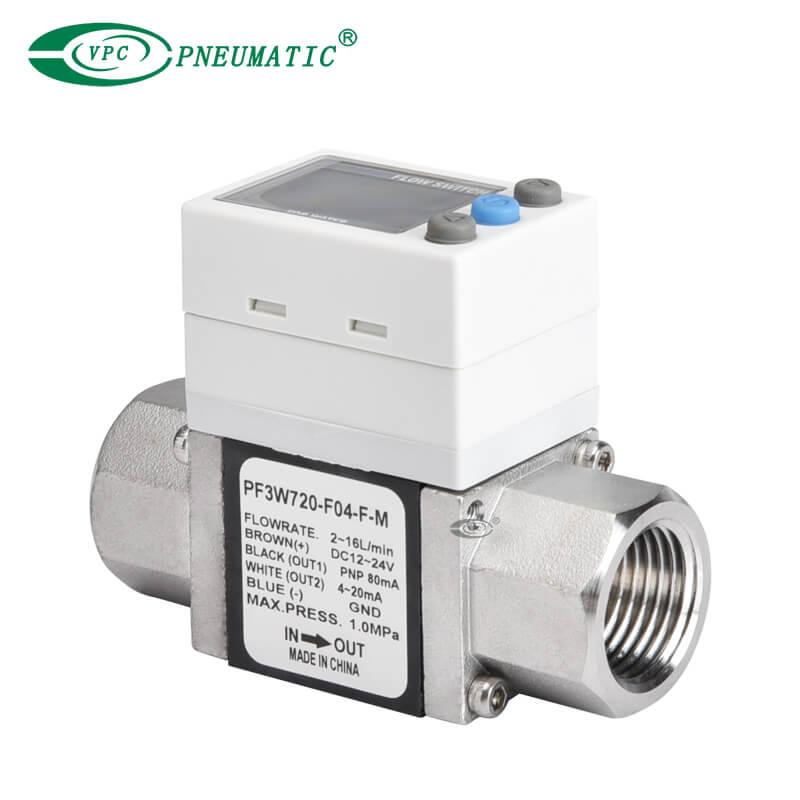

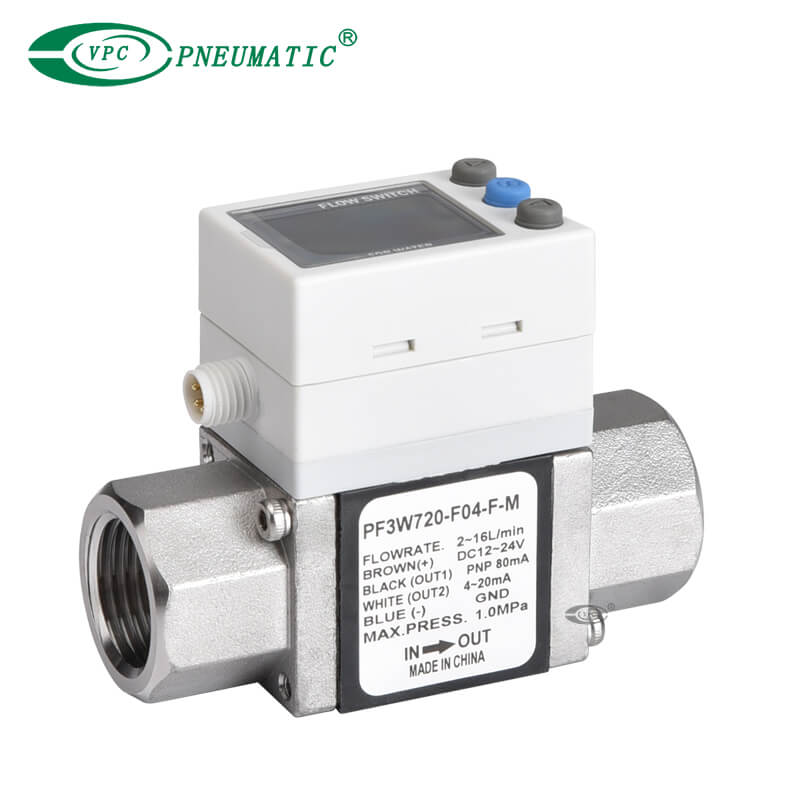

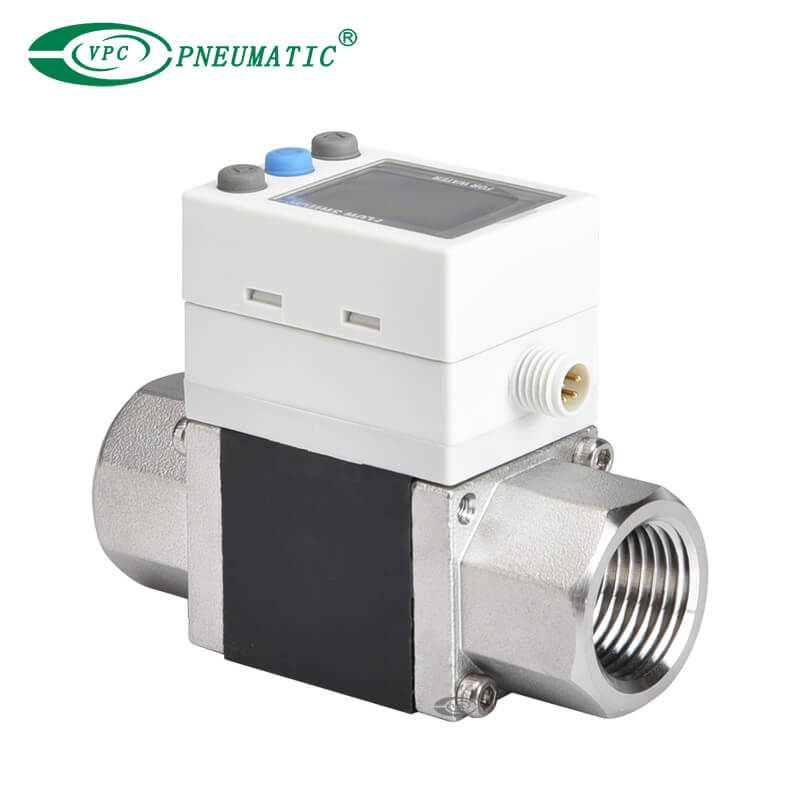

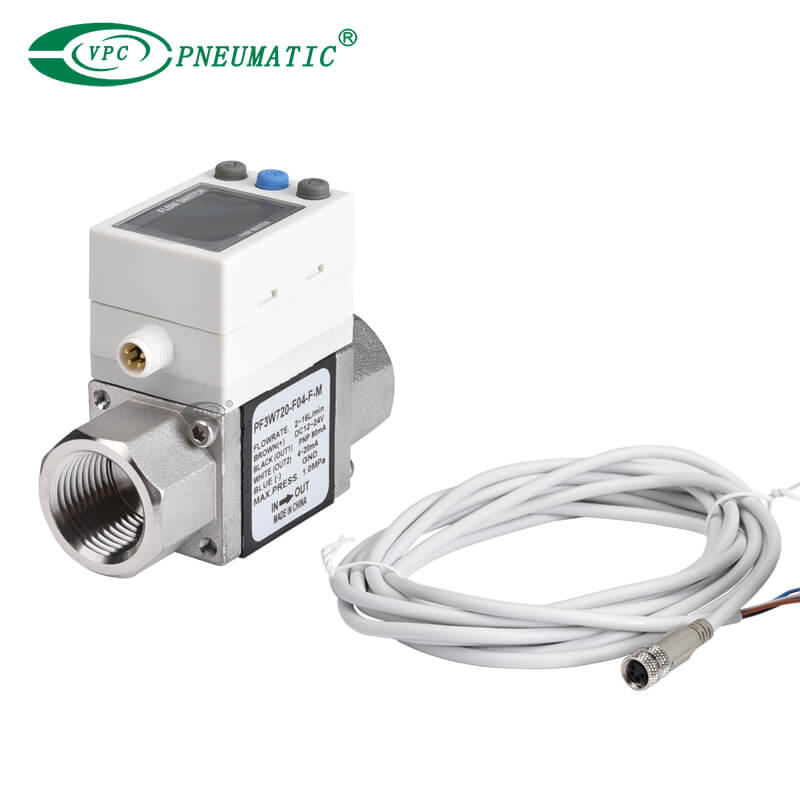

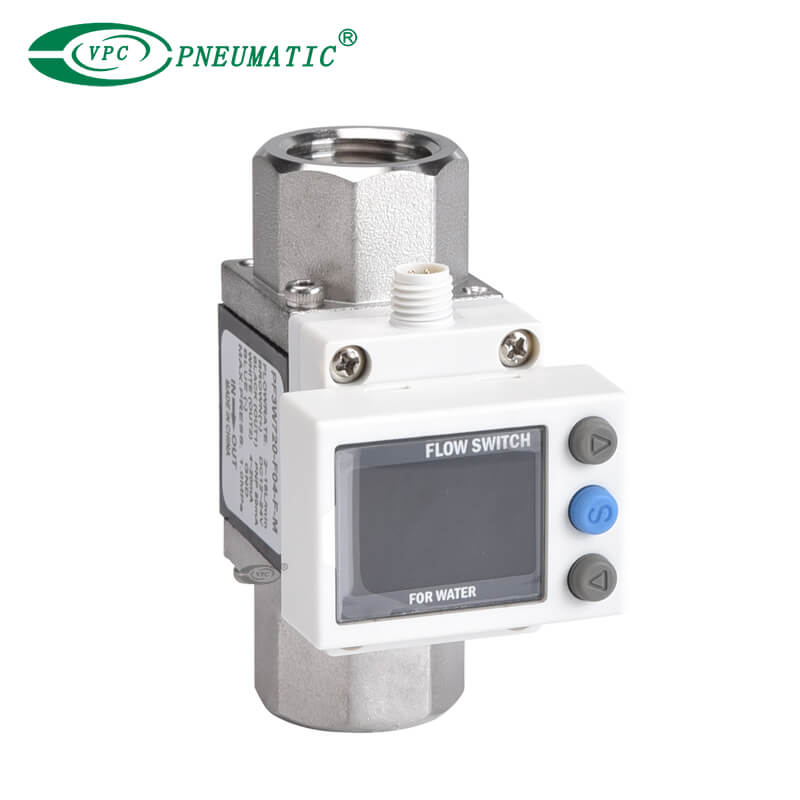

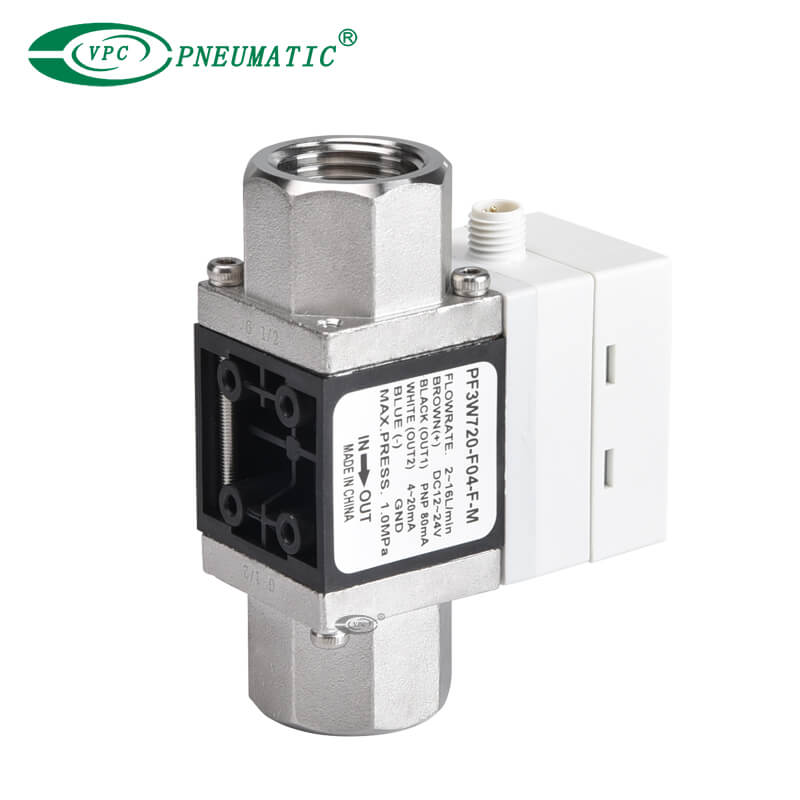

Product Specification
1. Affichage 3 couleurs/2 écrans.
2. Type d'affichage intégré, type de moniteur séparé et type de tuyauterie en PVC.
3. Espace de tuyauterie requis réduit.
4. Affichage rotatif : dans le sens inverse des aiguilles d'une montre 90°, dans le sens des aiguilles d'une montre 225°. L'écran peut être pivoté par incréments de 45° pour s'adapter aux conditions d'installation.
5. Opération facile, visibilité améliorée. Nouveau modèle PF3W721-14- -M.(Débit réglé de 20 à 350 L/min).

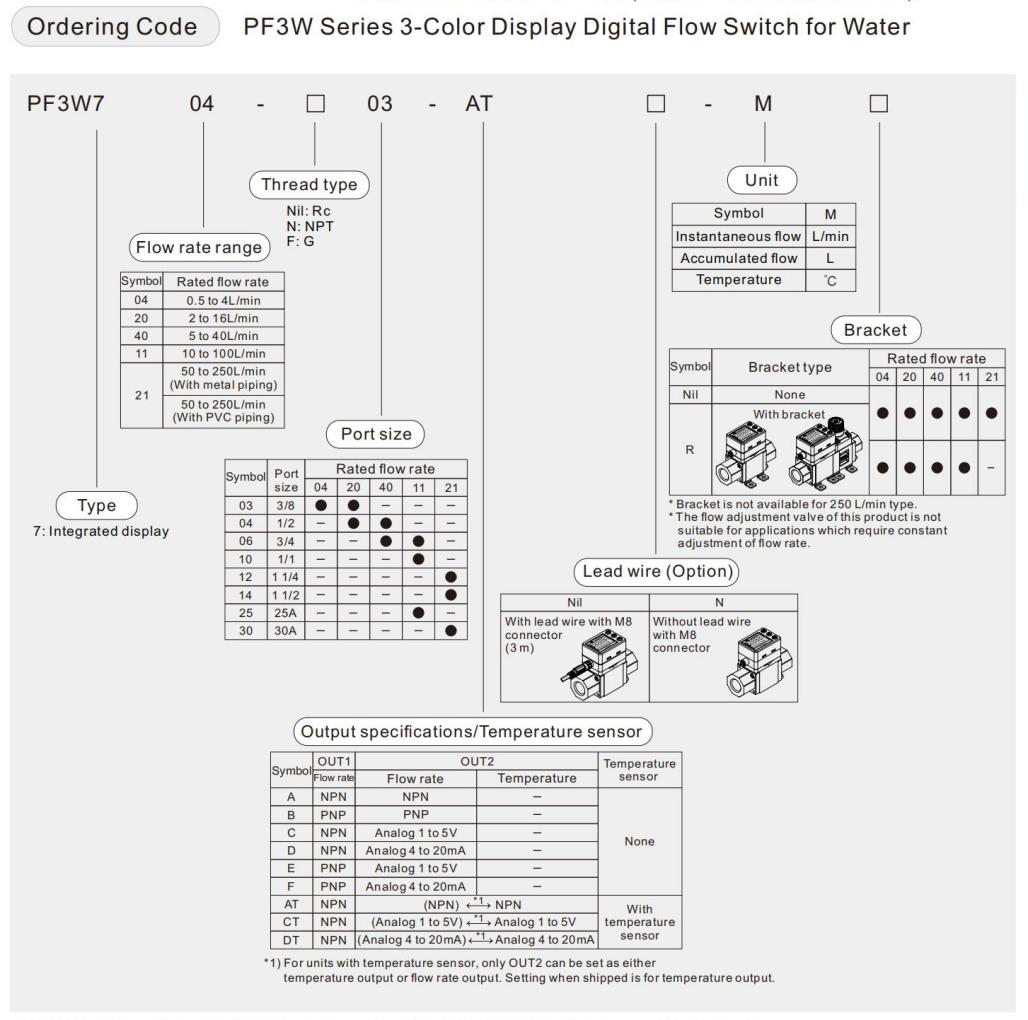

Exemple de commande
2 sorties de commutation NPN, taille de port Rc3/8, avec capteur de température.
Modèle : NPF3W704-03-AT-M
Product Description
| Modèle | PF3W704 | PF3W720 | PF3W740 | PF3W711 | PF3W721 | |
| Milieu de travail | Solution aqueuse d'eau et d'éthylène glycol (avec une viscosité de 3MPa·s [3 cP] ou moins) | |||||
| Type de détection | Vortex karmanien | |||||
| Plage de débit nominal | 0,5 à 4L/min | 2 à 16L/min | 5 à 40L/min | 10 à 100L/min | 50 à 250L/min | |
| Afficher la plage de débit*1) | 0,35 à 5,5L/min | 1,7 à 22L/min | 3,5 à 55L/min | 7 à 140L/min | 20 à 350L/min | |
| Définir la plage de débit | 0,35 à 5,5L/min | 1,7 à 22L/min | 3,5 à 55L/min | 7 à 140L/min | 20 à 350L/min | |
| Plus petit incrément réglable | 0,01 L/min | 0,1 L/min | 1L/min | 2L/min | ||
Conversion du pouls accumulé (Largeur d'impulsion : 50 ms) | 0,05 L/impulsion | 0,1 L/impulsion | 0,5 L/impulsion | 1L/impulsion | 2L/impulsion | |
Température du fluide (Pas de gel ni de condensation) | 0 à 90°C | 0 à 70°C | ||||
| Unité d'affichage | Débit instantané : L/min, Débit accumulé : L | |||||
| Précision | Valeur affichée : ±3 % FS Sortie analogique : ±3 % FS | |||||
| Répétabilité | ±2,0 % FS*2) | |||||
| Caractéristiques de température | ±5,0 % FS (référence 25℃) | |||||
| Pression de service | 0 à 1MPa | |||||
| Pression d'épreuve | 1,5MPa | |||||
| Perte de pression | 20 kPa (au débit maximum) | |||||
Perte de pression (Sans vanne de réglage du débit) | 45 kPa ou moins au maximum.couler | 60 kPa ou moins au maximum.couler | ||||
| Plage de débit accumulé*3) | 0 à 9 999 999 999L | 999 999 999L | ||||
| Par 0,1L | Par 0,5L | Par 1L | ||||
| Pression caractéristiques | ±1,5 % FS (0,1 à 1,5 MPa, référence 0,7 MPa) | |||||
| Sortie de commutation | Néant | Sortie collecteur ouvert NPN | ||||
| Max.courant de charge | 80mA | |||||
| Max.tension appliquée | C.C 28 V | |||||
| Chute de tension interne | NPN : 1 V ou moins, PNP : 1,5 V ou moins (à un courant de charge de 80 mA) | |||||
| Temps de réponse*2,4) | 0,5 s/1 s/2 s | |||||
| Protection de sortie | Protection de court circuit | |||||
Couler taux sortir mode | Sélectionnez parmi Hystérésis, Comparateur de fenêtre, Sortie accumulée, ou modes de sortie d'impulsions accumulées | |||||
Température sortir mode | Sélectionnez entre le mode Hystérésis ou le mode Comparateur de fenêtre | |||||
| Sortie analogique | Temps de réponse*5） | 0,5 s/1 s/2 s (lié à la sortie du commutateur) | ||||
| Sortie de tension | Sortir tension : 1 à 5 V Impédance de sortie : 1 kΩ | |||||
| Actuel sortir | Courant de sortie : 4 à 20 mA Max.impédance de charge : 300 Ω pour DC 12V, 600 Ω pour DC 24V | |||||
| Hystérèse | Variable | |||||
| Entrée externe | Entrée sans tension : 0,4 V ou moins (Reed ou Solid state), entrée pendant 30 ms ou plus | |||||
| Méthode d'affichage | Affichage à 2 écrans (écran principal : 4 chiffres, 7 segments, 2 couleurs, Sous-écran rouge/vert : 6 chiffres, 11 segments, blanc) | |||||
| Voyant | Sortie 1, Sortie 2 : Orange | |||||
| Tension d'alimentation | 12 à 24 V CC ±10 % | |||||
| Consommation de courant | 50 mA ou moins | |||||
| Environnement | Enceinte | IP65 | ||||
| Température de fonctionnement | 0 à 50 ℃ (sans gel ni condensation) | |||||
| Humidité de travail | Fonctionnement, Stockage : 35 à 85% HR (Pas de condensation) | |||||
| Résister à la tension*6) | AC 1000V pendant 1 minute entre les bornes et le boîtier | |||||
| La resistance d'isolement | 50 MΩ ou plus (DC 500 V mesuré via un mégohmmètre) entre les bornes et le boîtier | |||||
| Normes et réglementations | CE, RoHS | |||||
| Matériau des pièces en contact avec le produit | PPS, FKM, SCS13, SUS304 | |||||
| Non gras | ||||||
| Taille du port de tuyauterie*7) | 3/8 | 3/8, 1/2 | 1/2, 3/4 | 3/4, 1 | 1 1/4, 1 1/2 | |
*1) Lorsque le débit réel est inférieur à la plage de débit minimale affichée, l'écran affichera '0,00', '0,0' ou '0 '.
*2) Si 0,5 s est sélectionné pour le temps de réponse de la sortie du commutateur, la répétabilité sera de ± 3 % FS
*3) Effacé lorsque l’alimentation est coupée.La fonction hold peut être sélectionnée.(Des intervalles de 2 ou 5 minutes peuvent être sélectionnés.) Si l'intervalle de 5 minutes est sélectionné, la durée de vie de l'élément de mémoire (pièces électroniques) est limitée à 1 million de fois. (Si elle est sous tension pendant 24 heures, la durée de vie est calculée comme suit : 5 minutes × 1 million = 5 millions de minutes = environ 9,5 ans.) Par conséquent, si vous utilisez la fonction hold, calculez la durée de vie de la mémoire pour vos conditions de fonctionnement et utilisez-la pendant cette durée.
*4) Le temps de réponse lorsque la valeur définie est de 90 % par rapport à l'entrée pas à pas (le temps de réponse est de 7 s lorsqu'elle est émise par le capteur de température.)
*5) Le temps de réponse jusqu'à ce que la valeur définie atteigne 90 % par rapport à l'entrée pas à pas (le temps de réponse est de 7 s lorsqu'il s'agit d'une sortie analogique par le capteur de température.)
*6) Lorsque le capteur de température est utilisé, il sera de 250 V CA.
*7) Lorsque le diamètre de la tuyauterie ou le passage de la tuyauterie est restreint, les spécifications peuvent ne pas être satisfaites.
*8) Produits présentant de minuscules rayures, marques ou variations de couleur ou de luminosité qui n'affectent pas les performances du produit. sont vérifiés comme produits conformes.
Lorsque seules des pièces optionnelles sont requises, commandez avec les numéros de pièces indiqués ci-dessous.
| Description | Numéro de pièce. | Qté. | Note | |
| Support* | ZS-40-K | 1 | Pour PF3W704/720 | Avec 4 vis taraudeuses (3×8) |
| ZS-40-L | 1 | Pour PF3W740 | Avec 4 vis taraudeuses (3×8) | |
| ZS-40-M | 1 | Pour PF3W711 | Avec 4 vis taraudeuses (4×10) | |
| Câble avec connecteur M8 | ZS-40-A | Longueur du fil de connexion : 3 m | ||
* Pour les unités avec vanne de réglage du débit, 2 supports sont nécessaires.

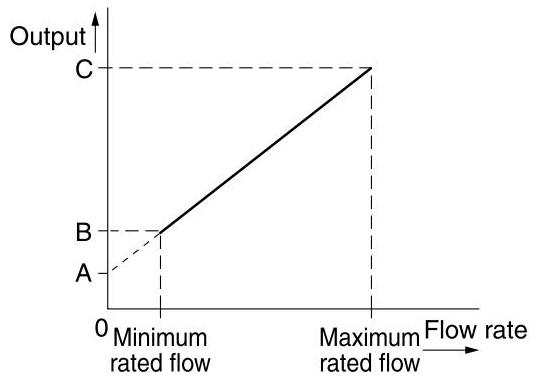

(PF3W704/720/740)
| Symbole | A | B | C |
| Sortie de tension | 1V | 1,5V | 5V |
| Sortie courant | 4mA | 6mA | 20mA |
(PF3W711)
| Symbole | A | B | C |
| Sortie de tension | 1V | 1,4 V | 5V |
| Sortie courant | 4mA | 5,6 mA | 20mA |
(PF3W721)
| Symbole | A | B | C |
| Sortie de tension | 1V | 1,8 V | 5V |
| Sortie courant | 4mA | 7,2 mA | 20mA |
| Modèle | Débit nominal [L/min] | |
| Mini. | Max. | |
| PF3W704 | 0.5 | 4 |
| PF3W720 | 2 | 16 |
| PF3W740 | 5 | 40 |
| PF3W711 | 10 | 100 |
| PF3W721 | 30 | 250 |

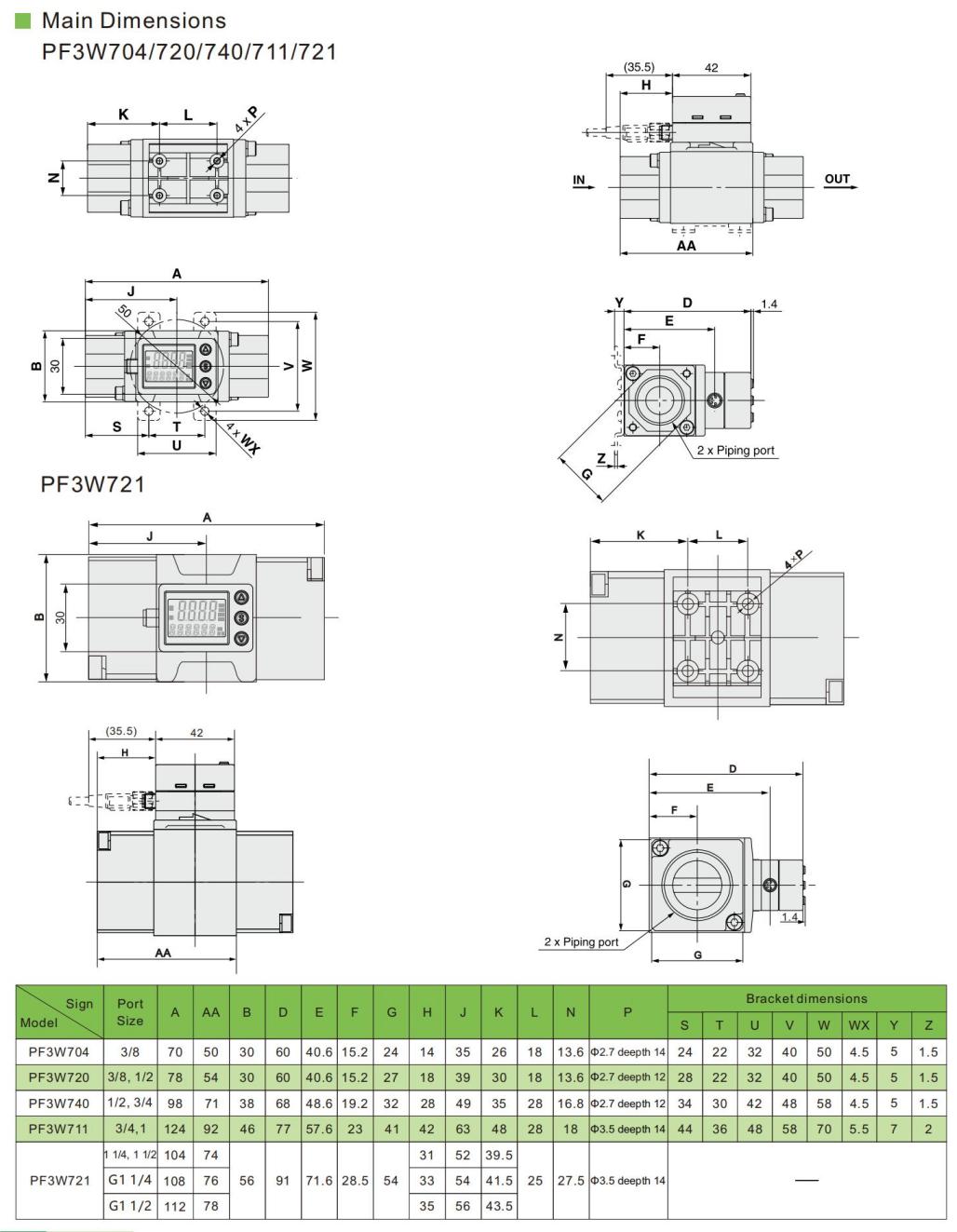

Main Dimensions
