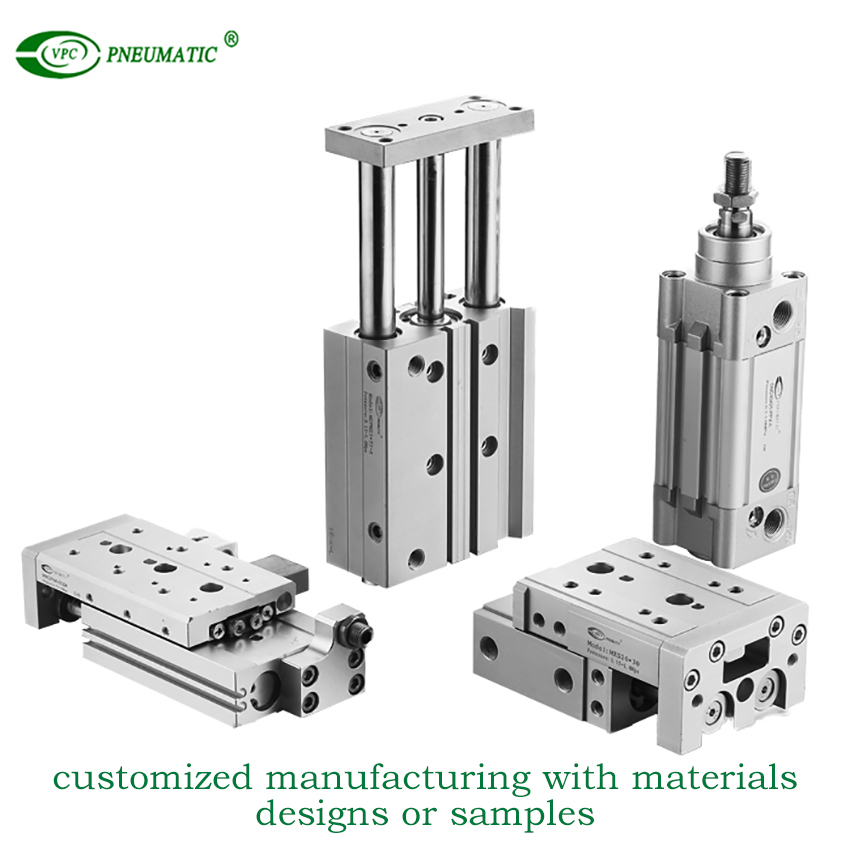

Bague à billes série MGPL soutenant le cylindre pneumatique guidé à trois tiges

Partager sur:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
  • Alésages : 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 mm
  • Précision antirotation de +/-0,01° sur toutes les tailles d'alésage.
  • Option de course réglable, cycle d'extension (XC8)
  • Option de course réglable, cycle de rétraction (XC9)
  • Pare-chocs en caoutchouc de série
  • Commutateur automatique capable
  • MGPL50X75

  • VPC Pneumatic

  • 8412310090

Matériel:
Garantie de qualité:
Pression de travail:
Type d'acteur:
Moyen de travail:
État de disponibilité:

Description du produit

 Caractéristique du produit

Le MGPL est un actionneur à corps compact intégré avec des arbres de guidage internes pour isoler le support de charge du mouvement de la tige et des joints de l'actionneur.La douille à billes de haute précision permet un fonctionnement en douceur qui assure une résistance de déplacement stable, adaptée aux applications de poussée et de levage.

 Symbole

cylindre guidé smc

Spécifications du produit

Alésage(mm)121620253240506380100
Milieu de travailAir pur (filtration 40 μm)
Type d'actionDouble jeu
Pression d'épreuve1.5MPa
Max.Pression de travail

1.0MPa

Min.Pression de travail0.12MPa 0.1MPa
Température de fonctionnement-10 à 60℃ (Pas de congélation)
Vitesse  gamme50 à 500 mm/s50 à 400 mm/s
Coussin  taperPare-chocs en caoutchouc aux deux extrémités
LubrificationNon requis (sans lubrifiant)
Tolérance  de  accident vasculaire cérébral

+1,5 mm

    0mm

Précision sans rotationPalier lisse±0,08° ±0,07°±0,06°±0,05°±0,08°
Roulement à billes±0,01°±0,09°±0,08°±0,06°±0,05°
Taille du portM5X0.8G1/8G1/4G3/8

Dimensions principales

■  Principal  Dimensions     Φ12  pour  Φ25  MGPM,  MGPL,  MGPA

vérin pneumatique guidé

mgpm CMS

*1)  Se référer à  pour  Section  EE  détails  pour  le  forme  de  Φ12  pour  Φ25  avec  accident vasculaire cérébral  de  50  ou  moins.*2)  Le  utiliser  de  a  fente  (largeur  XA,  longueur  XB,  profondeur  3)  permet  pour  a  détendu  broche  terrain  tolérance,  avec  le  broche  trou  (ΦXAH9,  profondeur  6)    comme  le  référence,  sans  affectant  montage  précision.   *3)  Pour  trou  taille  Φ12  et  Φ16,  seul  M5×0.8  port  est  disponible.*4)  Pour  trou  taille  Φ20  ou  plus,  choix  de  RC,  TNP,  G  port  est  disponible.

■  Principal  Dimensions     Φ32 à  Φ63 MGPM,  MGPL,  MGPA

cylindre de guidage compactcylindre guidé Parker*1)  Le  utiliser  de  a  fente  (largeur  XA,  longueur  XB,  profondeur  XC)  permet  pour  a  détendu  broche  terrain  tolérance,  avec  le  broche  trou  (ΦXAH9,  profondeur  XL)  comme  le  référence,  sans  affectant  montage  précision.

 *2)  Choix  de  RC,  TNP,  G  port  est  disponible.

■  Principal  Dimensions     Φ80, Φ100 MGPM,  MGPL,  MGPA

vérin pneumatique compact guidécylindre mgpm*1)  Le  utiliser  de  a  fente  (largeur  X6,  longueur  7,  profondeur  5)  permet  pour  a  détendu  broche  terrain  tolérance,  avec  le  broche  trou  (Φ6H9,  profondeur  dix)  comme  le  référence,  sans  affectant  montage  précision.

*2)  Choix  de  RC,  TNP,  G  port  est  disponible.
