Description du produit

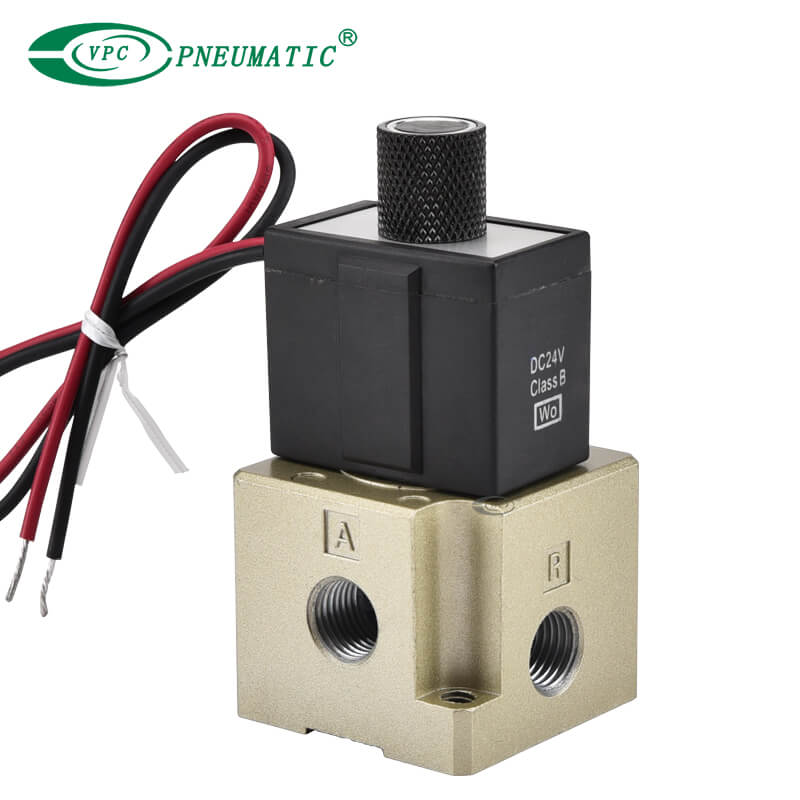

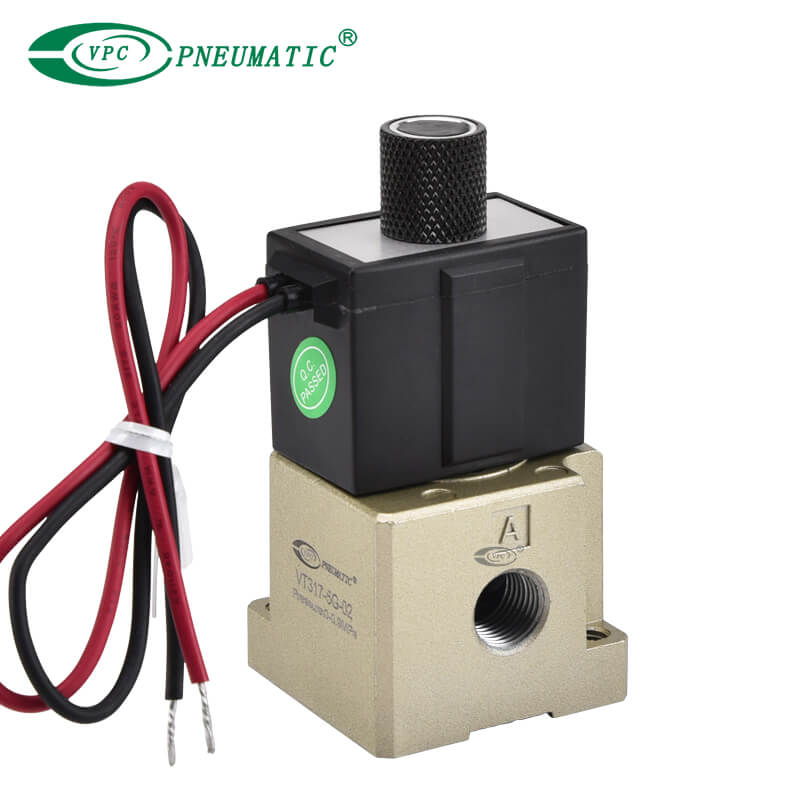

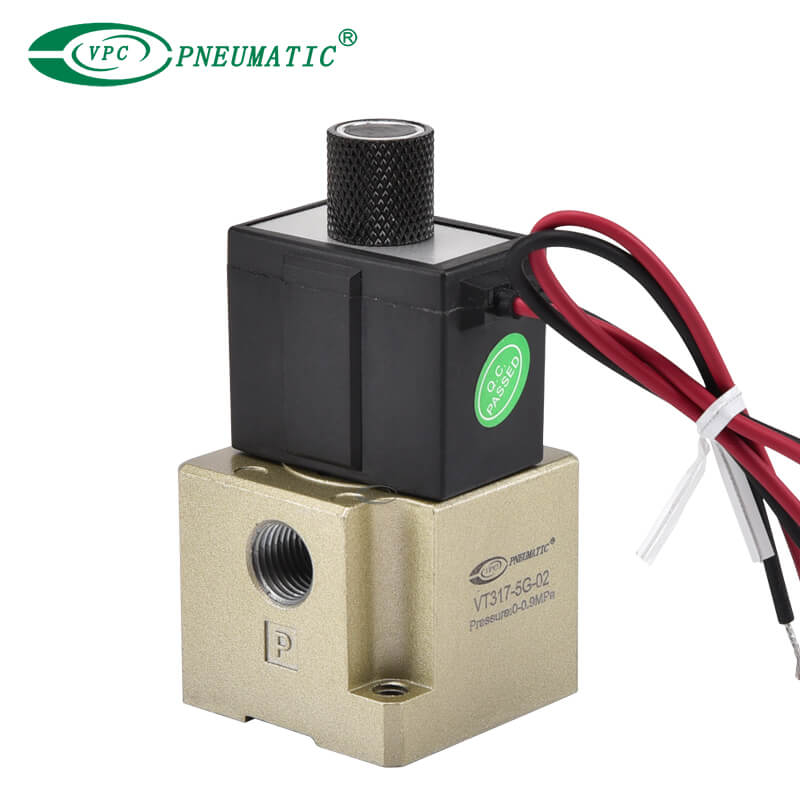

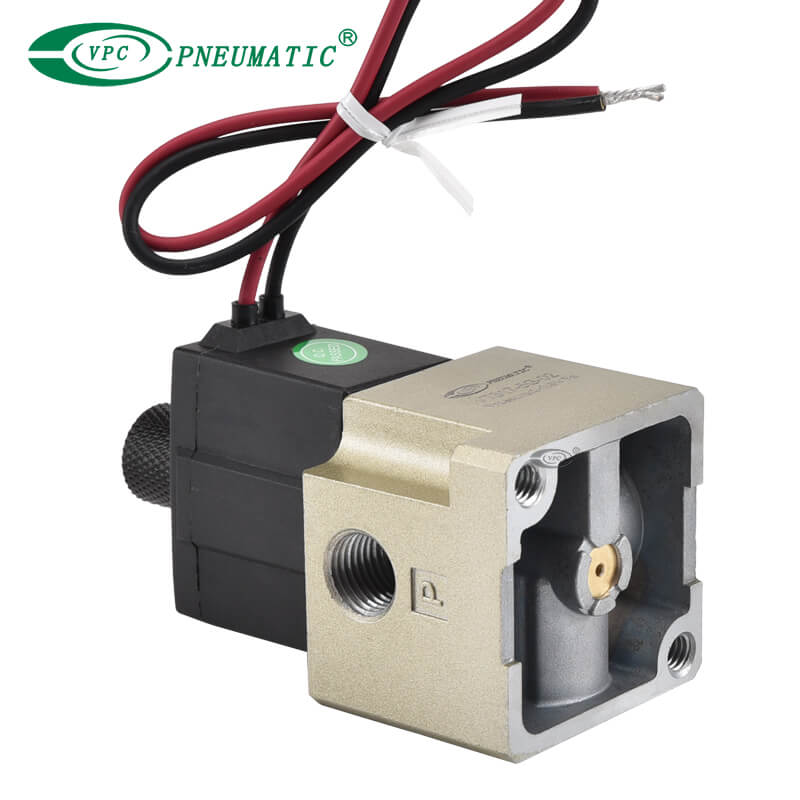

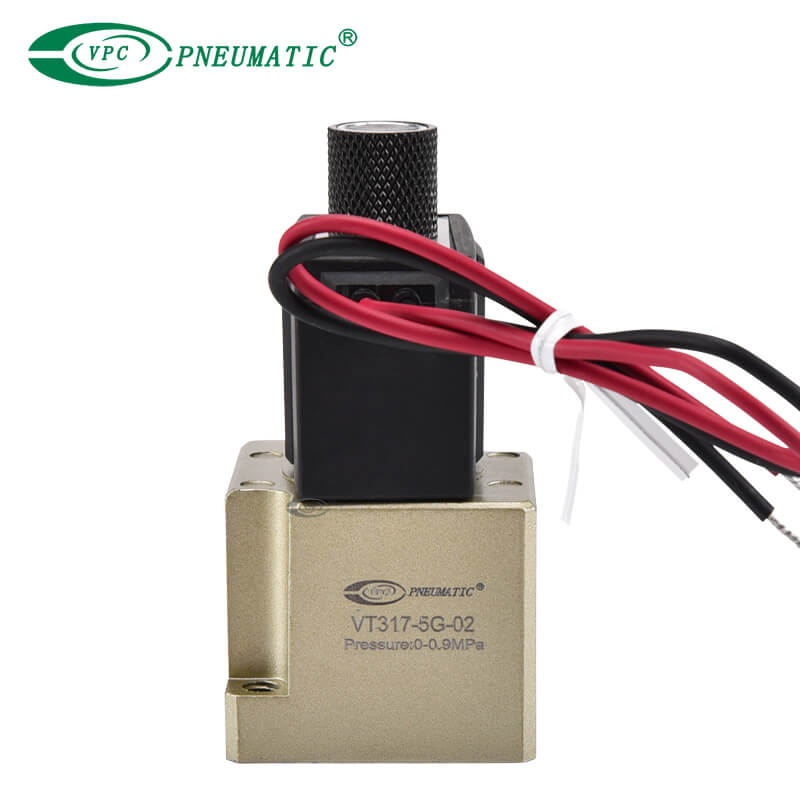

L'électrovanne à clapet à 3 ports VT317 est souvent utilisée dans les applications où un contrôle précis du débit de fluide est requis.
1. La conception compacte du corps de vanne offre des débits élevés.
2. La conception du clapet et du siège peut fournir une étanchéité très efficace, réduisant les fuites et améliorant l'efficacité.
3. Convient pour une utilisation dans les applications sous vide et pneumatiques.
4. Une seule vanne avec 6 fonctions de vanne.
5. Le port sélectif peut fournir 6 fonctions de vanne, telles que la vanne NC, la vanne NO, la vanne de séparation, la vanne de sélection, etc.

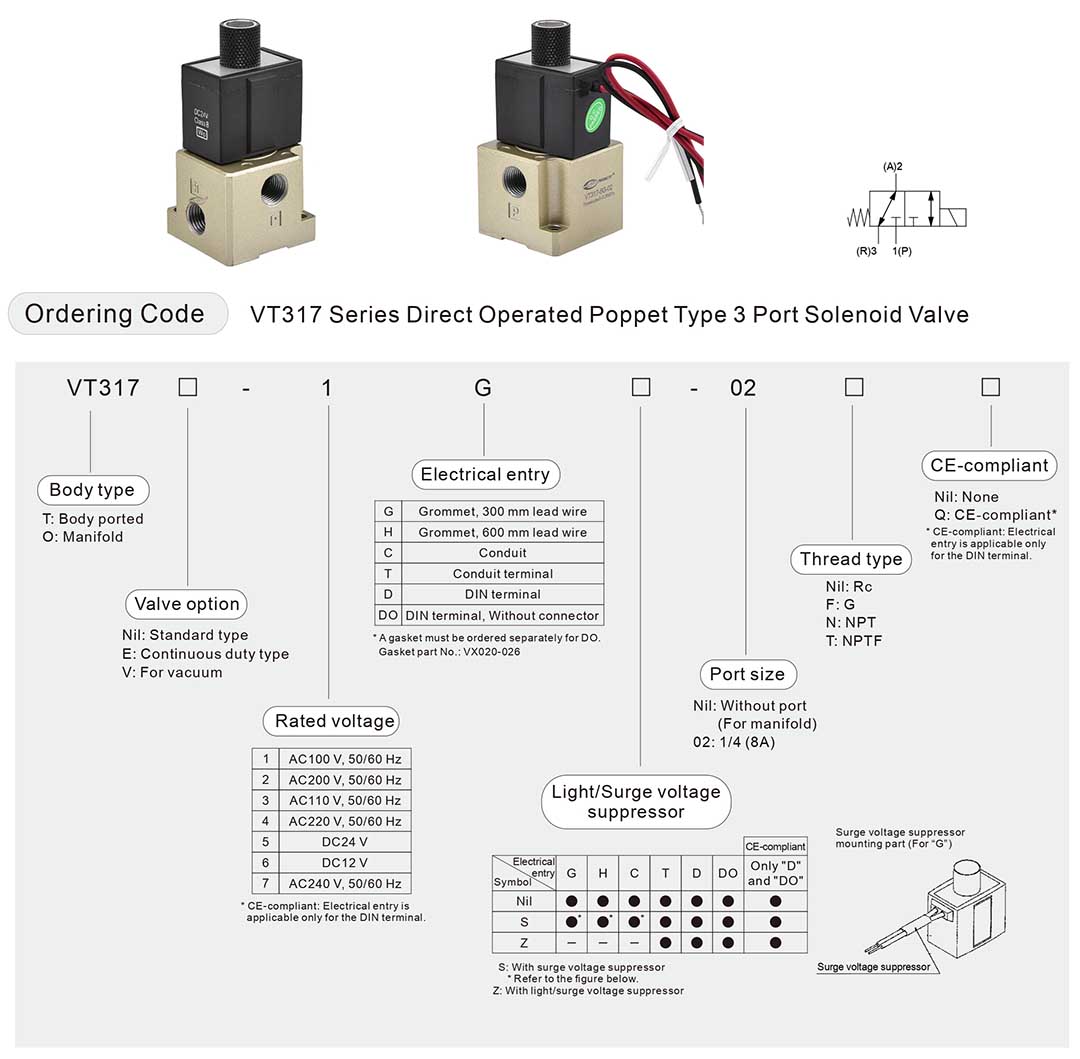

| Modèle | Type de collecteur applicable | Accessoire |
| VO317(-Q) | Echappement commun ou individuel | Joint torique (4 pièces)* Vis à tête creuse hexagonale (2 pièces) |
* Il ne s'applique pas au « type de service continu ».Reportez-vous aux accessoires à la page 5.
Spécification de produit
| Type d'actionnement | Solénoïde simple à commande directe, type 2 positions |
| Milieu de travail | Air |
| Pression de travail | 0 à 0,9 MPa |
| Température de fonctionnement | –10 à 50°C (Pas de gel) |
| Temps de réponse*1) | 30 ms ou moins (à la pression 0,5 MPa) |
| Max.fréquence de fonctionnement | 10 Hz |
| Lubrification | Non requis (Utiliser de l'huile pour turbine Classe 1 lSO VG32, si lubrifiée.) |
| Commande manuelle | Type poussoir (non verrouillable) |
| Orientation de montage | Libre |
| Résistance aux chocs/vibrations*2) | 150/50 m/s² |
| Enceinte | Étanche à la poussière |
| Entrée électrique | Passe-fil, conduit, borne de conduit, borne DIN | ||
| Tension nominale de la bobine | CA (50/60 Hz) | 100 V, 200 V, 110 V*, 220 V*, 240 V* | |
| CC | 24 V, 12 V* | ||
| Fluctuation de tension admissible | -15 à +10% de la tension nominale | ||
| Puissance apparente*3) | CA | Appel | 19 VA (50 Hz), 16 VA (60 Hz) |
| Holding | 11 VA (50 Hz), 7 VA (60 Hz) | ||
| Consommation d'énergie*3) | CC | Sans voyant lumineux : 6 W, Avec voyant lumineux : 6,3 W | |
| Suppresseur de tension/surtension (non applicable pour le type à œillet) | CA | Varistance, ampoule néon | |
| CC | Varistance, LED (ampoule néon pour 100 V ou plus) | ||
* Semi-standard.
*1) Basé sur un test de performance dynamique, JIS B 8419 : 2010. (Température de la bobine : 20 °C, à la tension nominale, sans suppresseur de surtension)
*2) Résistance aux chocs : aucun dysfonctionnement ne s'est produit lors du test avec un testeur de chute dans le sens axial et à angle droit par rapport au corps principal. la vanne et l'armature dans les états sous tension et hors tension une fois pour chaque condition.(Valeurs à la période initiale)
Résistance aux vibrations : Aucun dysfonctionnement n'est survenu lors d'un test en un seul passage entre 45 et 1 000 Hz.Le test a été effectué à la fois sous tension et états hors tension dans la direction axiale et perpendiculairement à la vanne principale et à l'armature.(Valeurs à la période initiale)
*3) À la tension nominale.
| Modèle de vanne | 1 → 2 (P → UNE) | 2 → 3 (UNE → R) | 3 → 2 (R → UNE) | 2 → 1 (UNE → P) | ||||||||
C [dm³/(s·bar)] | b | CV | C [dm³/(s·bar)] | b | CV | C [dm³/(s·bar)] | b | CV | C [dm³/(s·bar)] | b | CV | |
| VT317 | 2.4 | 0.26 | 0.62 | 2.6 | 0.34 | 0.67 | 2.8 | 0.25 | 0.67 | 2.5 | 0.37 | 0.66 |
| VT317V (type spécifique au vide) | ||||||||||||
| VT317E (type à service continu) | ||||||||||||
* Valeurs pour une unité à vanne unique.Cela diffère dans le cas multiple.Reportez-vous aux spécifications du collecteur à la page 5.
Type de service continu : VT317E
L'utilisation exclusive du VT317E est recommandée pour un service continu avec une charge de longue durée.
▲ Prudence
1. Ce modèle est destiné à un service continu et non à des cadences élevées.Mais même à faible fréquence de cycle, si vous alimentez la vanne plus d'une fois par jour, veuillez consulter VPC.
2. La mise sous tension du solénoïde doit être effectuée au moins une fois tous les 30 jours.
Spécification du vide.tapez: VT317V
Ce modèle sous vide présente moins de fuites d'air que le modèle standard à basse pression.Il est recommandé pour une application sous vide.
▲ Prudence
1. Étant donné que cette valve présente une légère fuite d'air, elle ne peut pas être utilisée pour le maintien du vide (y compris le maintien de la pression positive) dans le récipient sous pression.
Les spécifications différentes de la norme sont les suivantes.
| Plage de pression de fonctionnement | -101,2 kPa à 0,1 MPa |

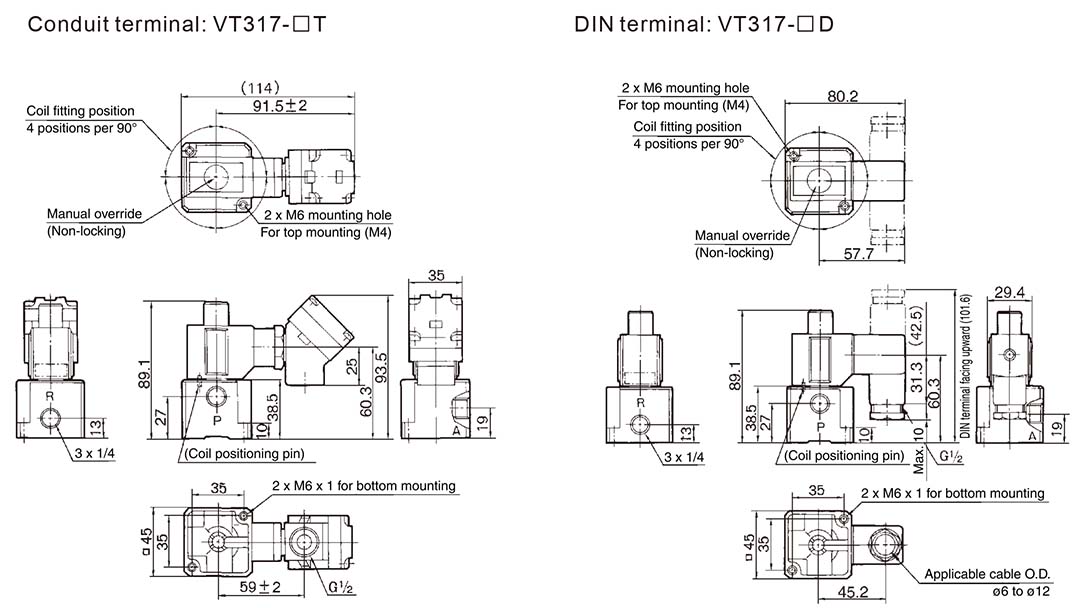

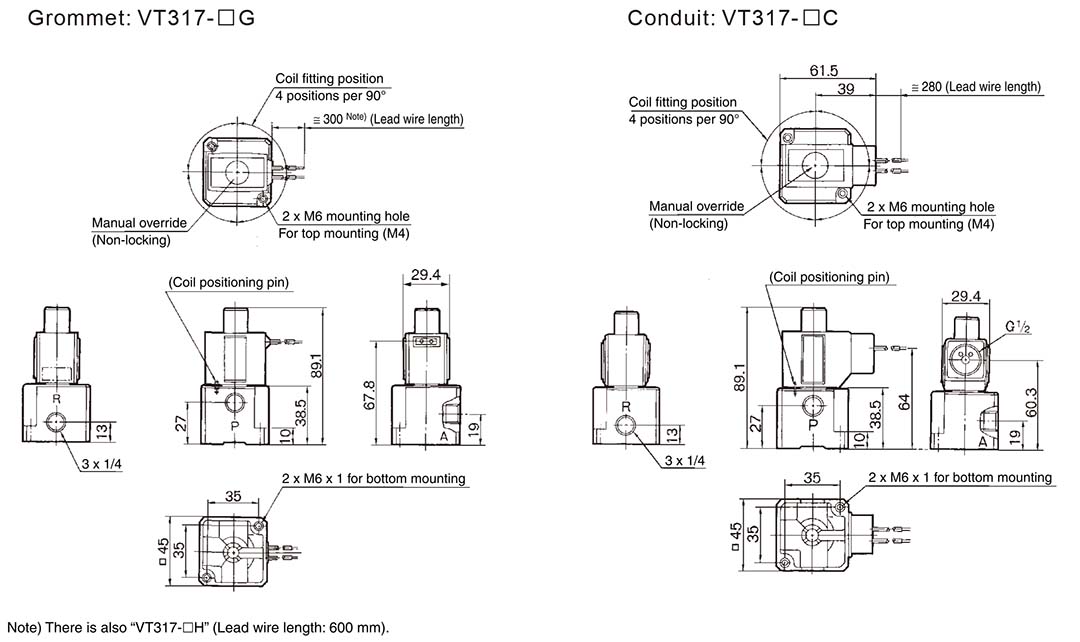

Dimensions principales
