Pas assez de poussée de cylindre affectant votre efficacité de production? La force incohérente de l'estampage des équipements conduisant à des taux de défaut plus élevés?
Ce sont des problèmes typiques causés par une pression d'air locale insuffisante.
Pas besoin de remplacer le compresseur d'air - installez simplement un régulateur de rappel pneumatique au point où une pression plus élevée est nécessaire et le problème est résolu.

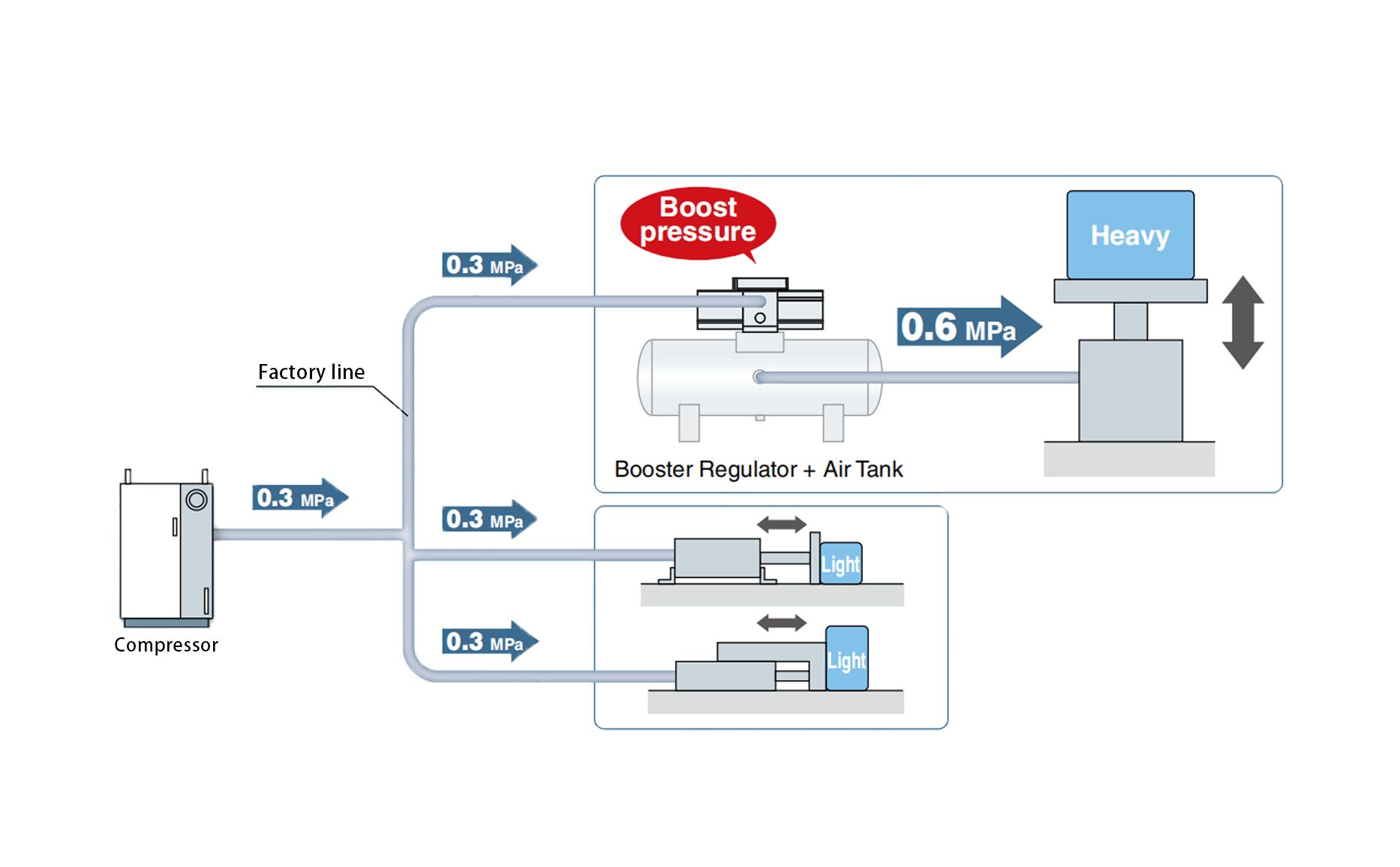

Système de rappel pneumatique
1. Qu'est-ce qu'un booster à air comprimé?
Le booster pneumatique VBA est un dispositif de rappel très efficace qui peut doubler ou quadrupler la pression d'air comprimée sans avoir besoin d'une source d'alimentation externe.
Principe de travail : La vanne Boost VBA utilise une structure à double piston et des principes aérodynamiques pour atteindre le renforcement. Il divise la source de gaz d'entrée en deux chemins et pénètre dans le cylindre, poussant le piston et compressant le gaz pour former une sortie à haute pression.

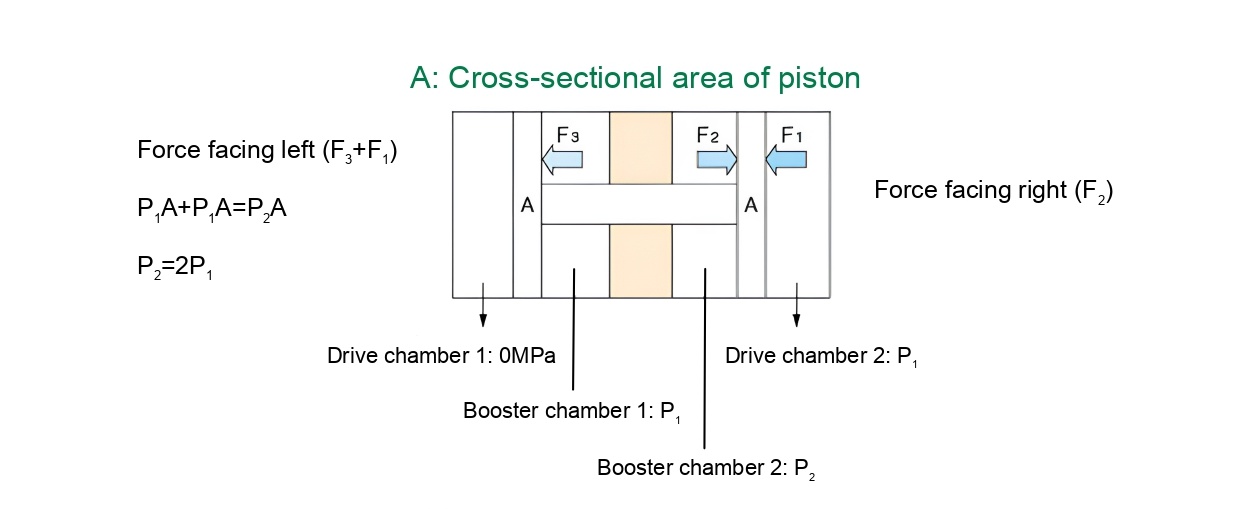

Principe de stimulation du double type de boosting

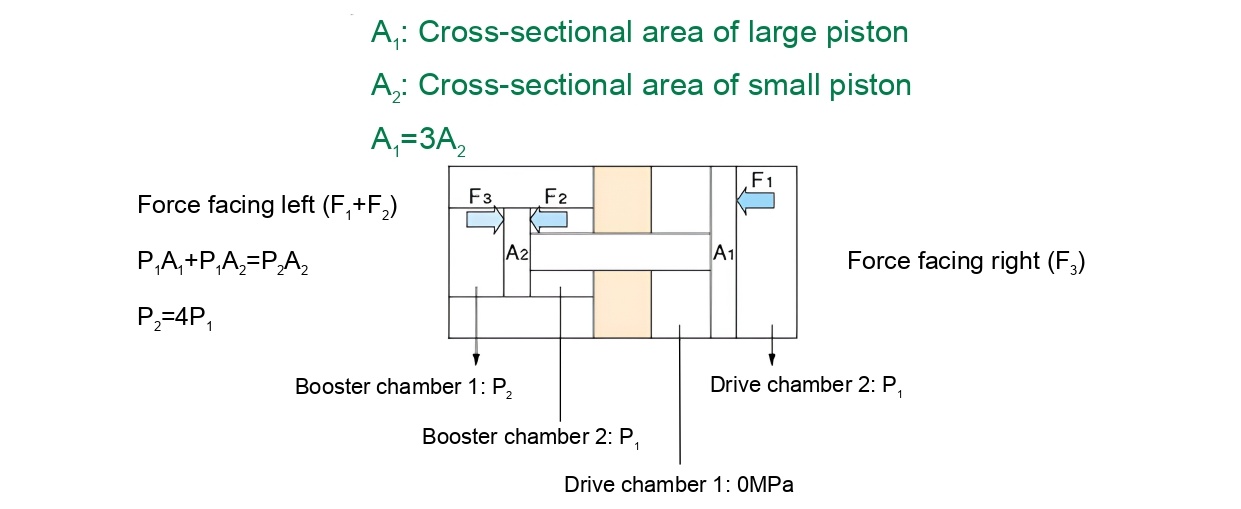

Principe de stimulation du type de boosting quadruple
2. Comparaison de booster pneumatique de la série VBA
| Série | Taille du port | Rapport d'augmentation de la pression | Max. débit (L / min （anr）) | Régler la pression （MPA） | Mécanisme de réglage de la pression | Installation |
| Vba10a | 1/4 | 2 fois | 230 | 0.2-2.0 | Bouton avec mécanisme de soulagement | Horizontal |
| VBA20A | 3/8 | 1000 | 0.2-1.0 | |||
| VBA40A | 1/2 | 1900 | 0.2-1.0 | |||
| VBA11A (VBA-X3239) | 1/4 | 4 fois (fixe) | 90 | 0.8-2.0 | Type fixe | Horizontal / vertical |

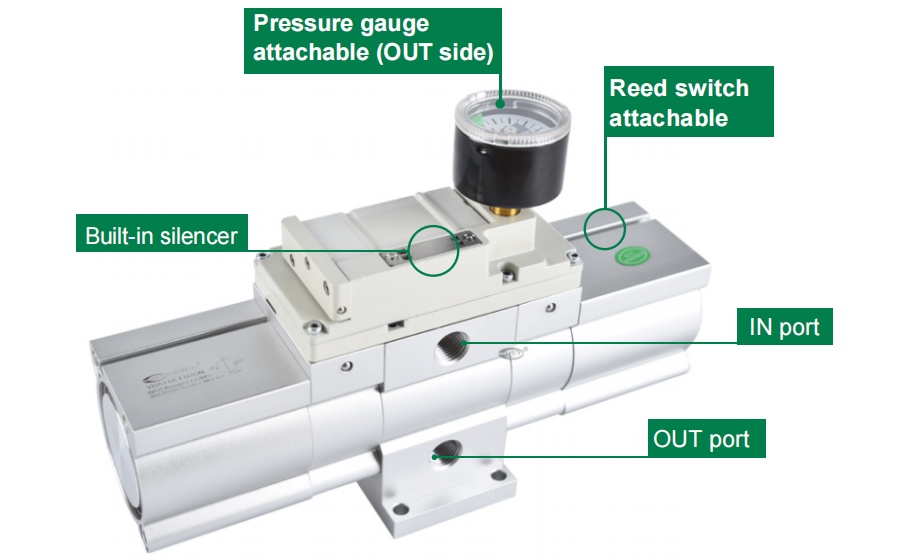

3. VBA11A PNEUMATIQUE BOOSTER RÉGULATEUR
Le modèle VBA-X3239 augmente la pression de l'air jusqu'à 4 fois.
Longue durée de vie: 50 millions de cycles ou plus.
Silencieux intégré.
L'interrupteur à anche magnétique peut être monté en haut pour compter le nombre d'actionnement.
Le rapport de boost fixe élimine le bouton du régulateur.
Interchangeabilité de montage avec les produits existants (Série VBA Booster pneumatique).
Montage horizontal et vertical disponible.
4. Comment ajuster le booster pneumatique?
| Modèles | Méthode de réglage de la pression | Instructions de fonctionnement | Caractéristiques d'application | |
| Type manuel | Bouton | 1. Faites pivoter manuellement le bouton de régulation pour régler la pression. 2. Tournez le bouton dans le sens horaire → Augmentez la pression de sortie. 3. Tournez le bouton dans le sens antihoraire → Diminuez la pression de sortie. 4. Serrez l'écrou de verrouillage après avoir réglé à la pression cible. | 1. Convient pour le contrôle manuel par le personnel sur place . 2. Fonctionnement intuitif, idéal pour l'installation de l'équipement initial ou les ajustements fréquents sur place. | |
| Type à air contrôlé | Contrôle de l'air pilote | 1. Un signal de pression d'air pilote externe ( air pilote ) est entrée dans le port de commande. 2. La soupape de rappel pneumatique utilise ce signal de pression pour ajuster la pression de sortie. 3. Plus la pression d'air pilote est élevée, plus la pression de sortie est élevée (généralement dans une relation linéaire ou proportionnelle ). | 1. Convient aux systèmes de contrôle à distance ou automatique. 2. Souvent utilisé avec le régulateur électro-pneumatique ITV ou les soupapes de solénoïde pour atteindre le réglage de la pression à distance. 3. Améliore l'automatisation du système. | |
| Type fixe | Ratio de multiplication fixe | 1. Ratio de multiplication des ensembles d'usine (par exemple, 2x ou 4x ). 2. En fonction de la pression d'entrée, aucun mécanisme de réglage . 3. Si une pression de sortie différente est nécessaire, le modèle fixe correspondant doit être remplacé. | 1. Convient aux applications où les paramètres de pression sont fixes et des ajustements fréquents ne sont pas requis. 2. Empêche la mauvaise opération et améliore la stabilité du système. | |
5. Remarques sur l'utilisation du booster pneumatique VBA
① Si la pression de sortie de soupape pneumatique dépasse 1,0 MPa , confirmez les spécifications de pression des connecteurs, des tuyaux d'air et des soupapes d'air.
② Une pression de boost de 2 à 4 fois peut être obtenue; Faites attention au réglage de la poignée.
③ Lors de l'installation d'un lubrifiant, il doit être installé du côté de la sortie et un périphérique de filtre est également requis du côté de la sortie.
④ Le tuyau d'échappement doit être acheminé séparément pour éviter la pression du dos.
⑤ Lors du transport, maintenez l'unité par les deux extrémités; Jamais par la poignée centrale.
FAQ
1. Comment déterminer le rapport de boost requis?
Cela nécessite un calcul en fonction de la pression d'entrée du système et de la pression de sortie souhaitée. VPC peut fournir aux techniciens professionnels pour effectuer des calculs précis.
2. Quels médias le booster VBA peut-il gérer?
Il peut gérer une variété de milieux, y compris l'huile hydraulique , d'azote , à air et l'eau . Une compatibilité spécifique doit être confirmée en fonction des spécifications du produit.
3. Comment installer un booster à air avec réservoir?
Pour des instructions d'installation détaillées pour la soupape de booster pneumatique VBA et le réservoir d'air VBAT, veuillez vous référer à cet article: Comment installer le régulateur de booster?
4. Quelle est la différence entre les modèles manuels et à air?
Les modèles manuels ne peuvent être définis que sur place , tandis que les modèles à air peuvent être utilisés à distance à l'aide d'une soupape de réduction de pression pilote séparée.
Si vous avez des questions sur les soupapes de rappel pneumatiques, ou si vous souhaitez une recommandation de modèle spécifique ou un devis d'achat en vrac, , veuillez contacter VPC Pneumatique.
