Qu'est-ce qu'un cylindre pneumatique à grande vitesse?

◆ Site Web de langue espagnole officielle VPC

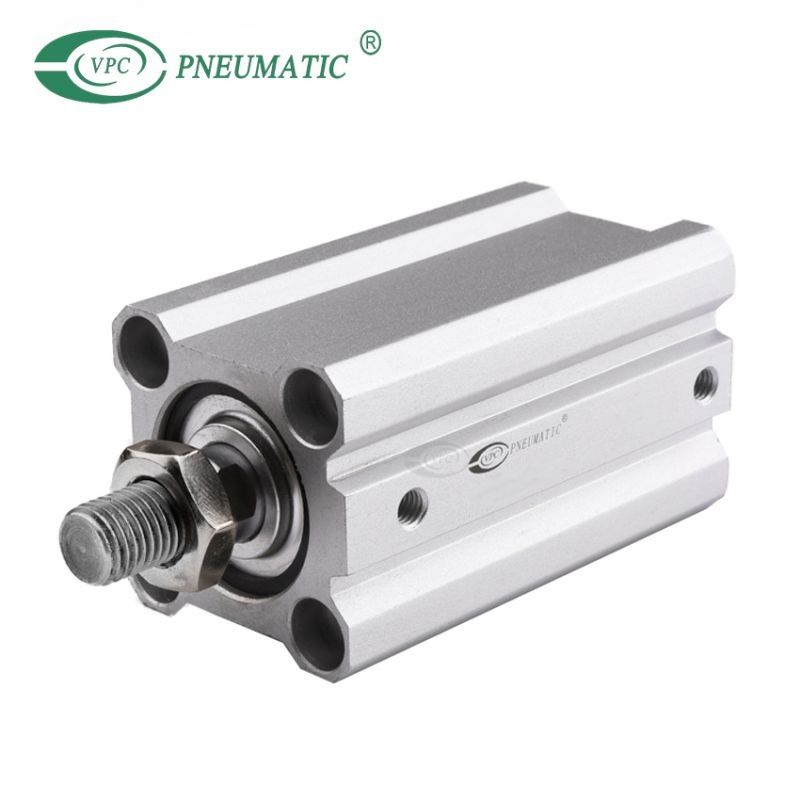

VPC personnalisé Cylindre à grande vitesse , avec une vitesse de piston maximale de 2500 mm / s et une fréquence de fonctionnement maximale de 12 Hz , peut facilement faire face à des tâches exigeantes telles que le rejet et le tri à grande vitesse.

1. Principe de travail

Le cylindre à haute fréquence à grande vitesse personnalisé VPC est un cylindre à tige unique à double effet . Autrement dit, l'air comprimé entre alternativement dans les deux extrémités du cylindre pour atteindre le mouvement alternatif du piston.

Les cylindres à haute fréquence à grande vitesse sont largement utilisés dans des équipements qui nécessitent un mouvement rapide et réciproque et sont largement utilisés dans la fabrication électronique, la technologie d'emballage , logistique automatisée et d'autres champs.

2. Caractéristiques du produit

• Vitesse maximale de piston: 2500 mm / s

• Fréquence de fonctionnement maximale: 15Hz

• Énergie cinétique: 1,5 fois (par rapport au produit standard)

• Impact réduit dû à la révision de la structure du coussin

• Poids réduit des pièces mobiles (tige de piston, piston, etc.)

3. Application de cylindre à grande vitesse

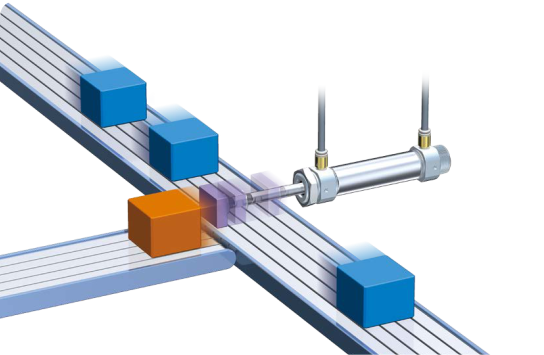

① Processus de rejet à grande vitesse : rejet des produits non conformes

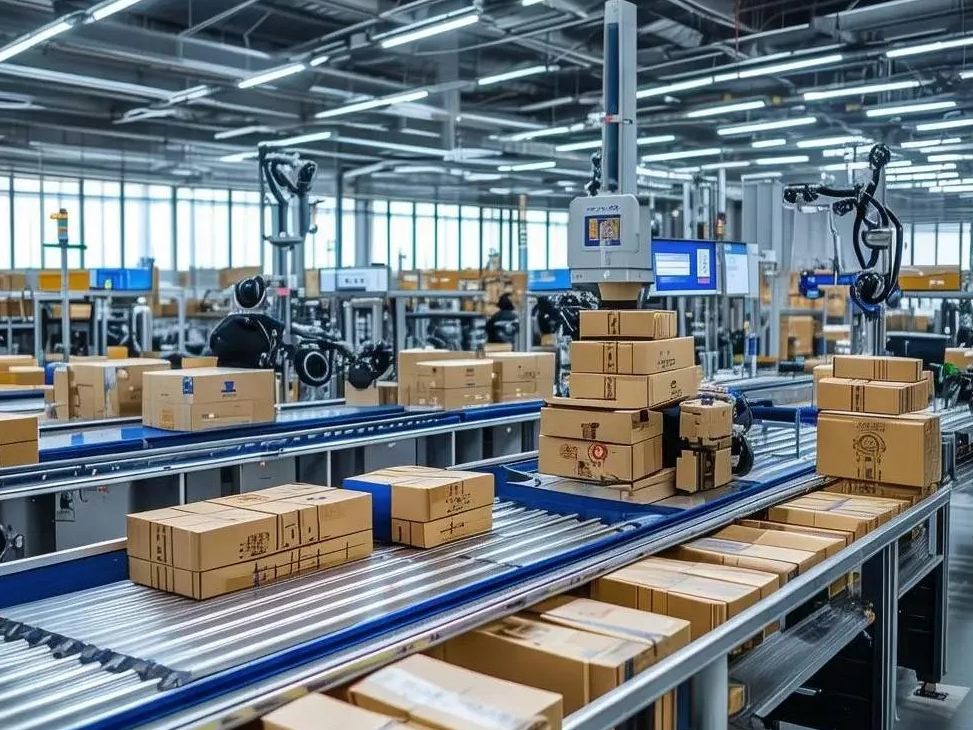

② Système de tri logistique automatisé à grande vitesse : équipement automatisé pour trier les packages à grande vitesse

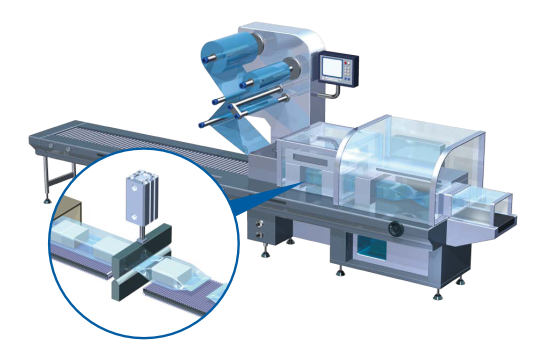

③ Processus d'emballage d'oreiller horizontal : Coupe du sac après scellage de chaleur

Rejet des produits non conformes

Couper du sac après scellage à la chaleur

④ Automatisation des équipements médicaux : seringues automatisées, systèmes de distribution de médicaments, etc.

⑤ Automatisation en laboratoire : traitement des échantillons de laboratoire, équipement de séparation automatisé, etc.

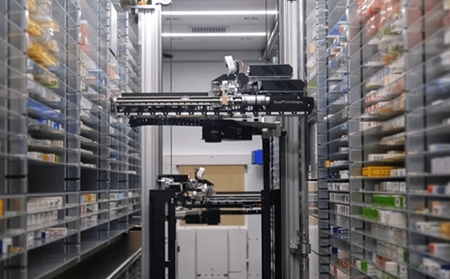

Machine de distribution de médecine automatique de l'hôpital

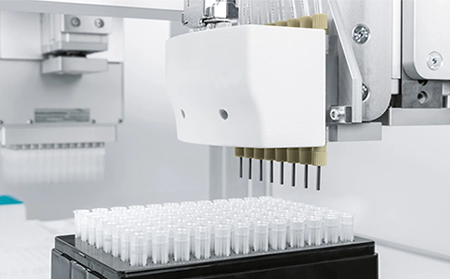

Traitement des échantillons d'automatisation de laboratoire

⑥ Fabrication automobile : soudage rapide, positionnement robotique des bras, etc.

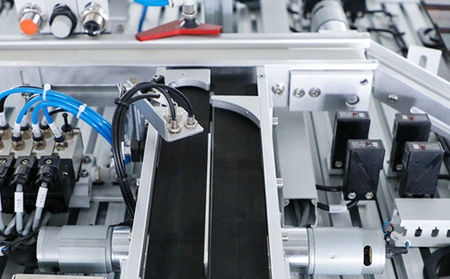

⑦ Test de produit 3C : détection et test rapides à haute fréquence

⑧ Industrie de la fabrication électronique : le système de montage de surface (SMT) nécessite une cueillette et un montage et un montage précis de composants électroniques tels que les résistances, les condensateurs, les puces IC, etc.

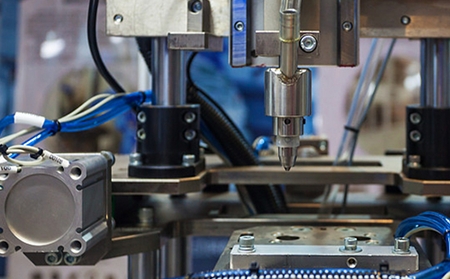

Assemblage rapide et positionnement des composants électroniques de précision

Détection et test rapides à haute fréquence

Afin de faire que les cylindres à haute fréquence à grande vitesse ont de meilleures performances dans divers environnements d'application, ils sont généralement utilisés en conjonction avec les unités de préparation , à la prévision de la pression de précision , des soupapes de précision et les commutateurs de capteur magnétique pour améliorer l'efficacité de l'ensemble du système.

• Solénoïde : utilisez des soupapes de solénoïdes de la série 4V pour changer rapidement la source d'air.

• Regulseur de pression de précision : Utilisez le régulateur de pression de précision de la série IR pour contrôler la vitesse de déplacement du cylindre.

• Unités de préparation de l'air : Utilisez une série FRL (filtre Lubricateur du régulateur） pour garder la source d'air propre et prolonger la durée de vie du cylindre.

• Interrupteur à anche magnétique : Utilisez avec différents types de commutateurs magnétiques tels que CS1-U , CS1-G pour détecter avec précision la position du piston du cylindre.

• Contrôleur de vitesse : utilisé avec une soupape de commande de vitesse VSC , ASP pour régler la vitesse d'extension et de rétraction de la tige de piston du cylindre.

Série 4V Série 5/2

Contrôleur de vitesse de la série ASP

Capteur de roseau magnétique de la série CS1-U

Valve de solénoïde

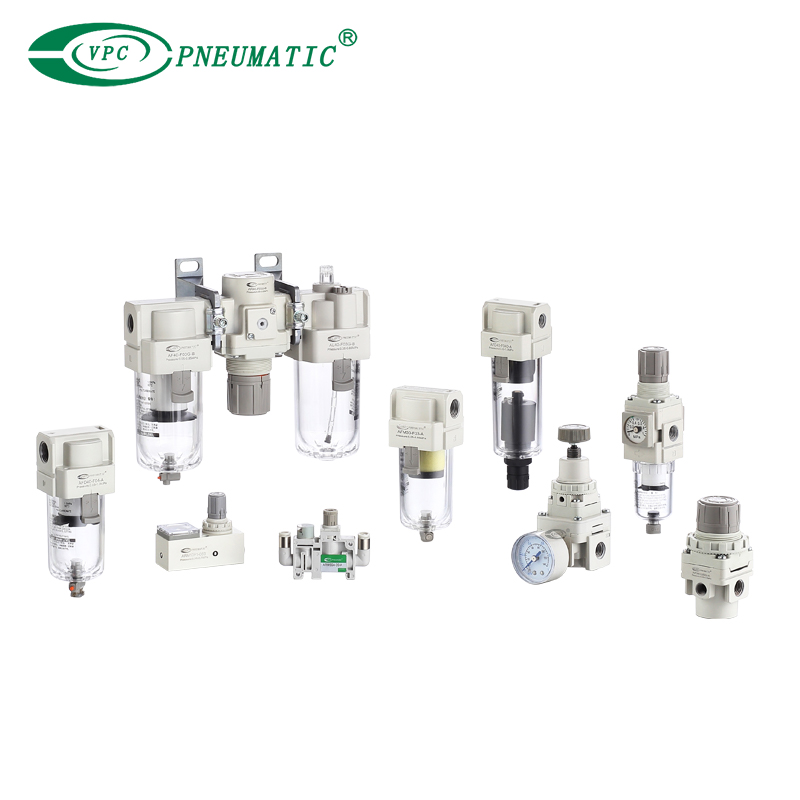

Unités de préparation de l'air

Raccord pneumatique

4. Précautions pour une utilisation

• Pression de travail: la pression de travail doit se situer dans la plage de 0,1 à 1,0 MPA.

• Température de travail: la température de travail doit se situer dans la plage de -10 ~ 40 ℃.

• Sélectionnez appropriées les méthodes de coushioning en fonction de la fréquence d'utilisation, telle que la tampon en caoutchouc ou la tampon de l'air, pour réduire l'impact et prolonger la durée de vie.

• Lorsque le cylindre est en continu à haute vitesse et à haute fréquence pendant une longue période, la surface du tube de cylindre peut devenir chaud . Ne touchez pas le tube de cylindre à mains nues.

• L'installation du contrôleur de vitesse près de l'électrovanne peut réduire efficacement le chauffage des cylindres.

• Lorsque le cylindre se déplace à grande vitesse, l'impact à la fin de la course est important. La vitesse d'action et la masse de charge peuvent être ajustées et utilisées dans la plage d'énergie cinétique admissible.

Nous avons des paramètres spécifiques , de commande de codes , de dessins détaillés pour les cylindres à haute fréquence personnalisés, ainsi que divers produits utilisés avec eux. Si vous avez des besoins, veuillez contacter VPC pneumatique . Bienvenue pour consulter!
