| Moyen de travail: | |
|---|---|
| Type de réglage: | |
| Type de fil: | |

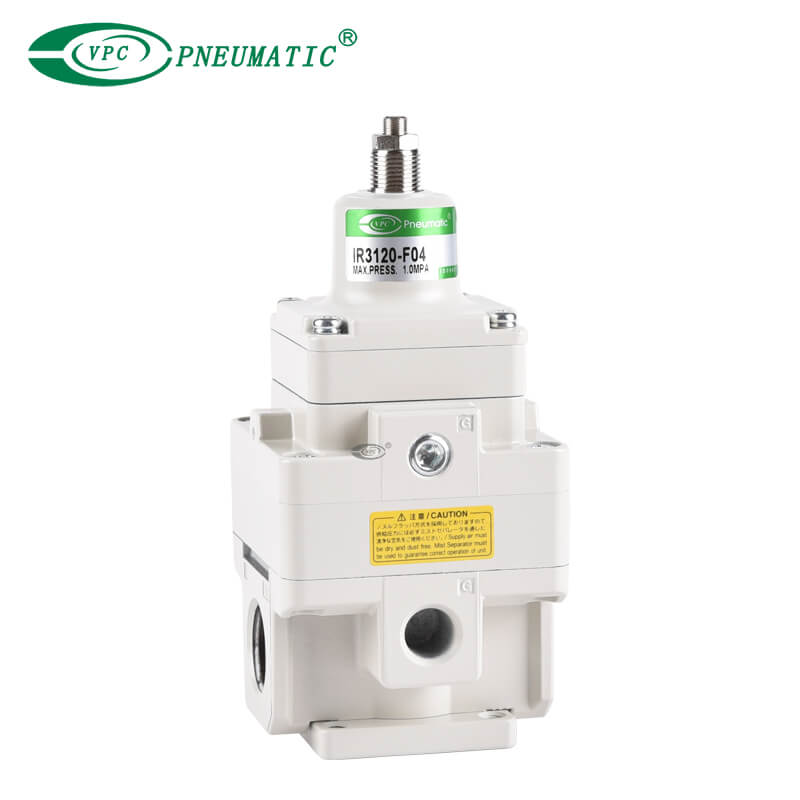

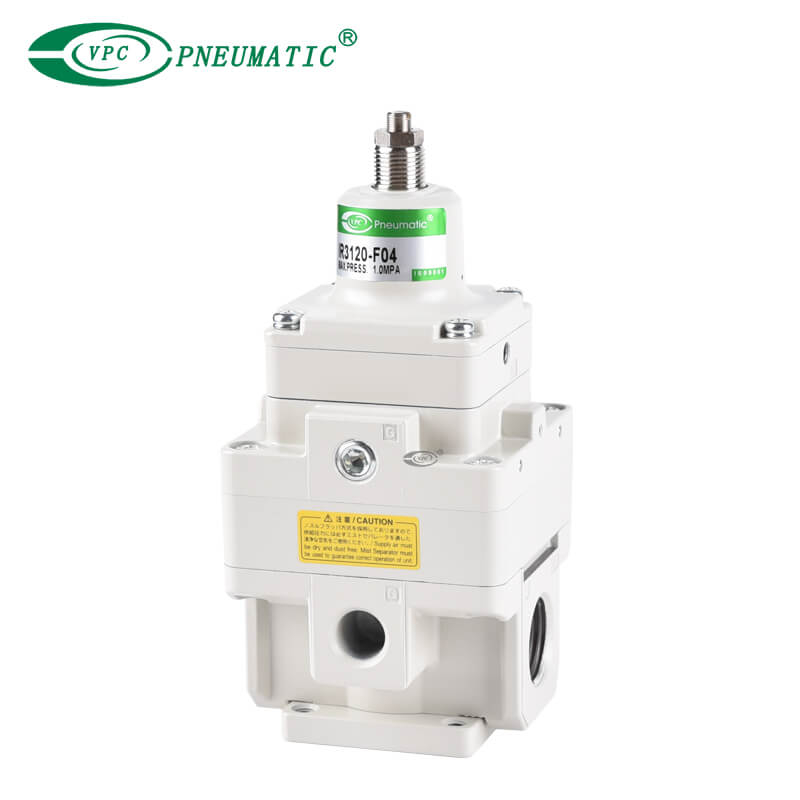

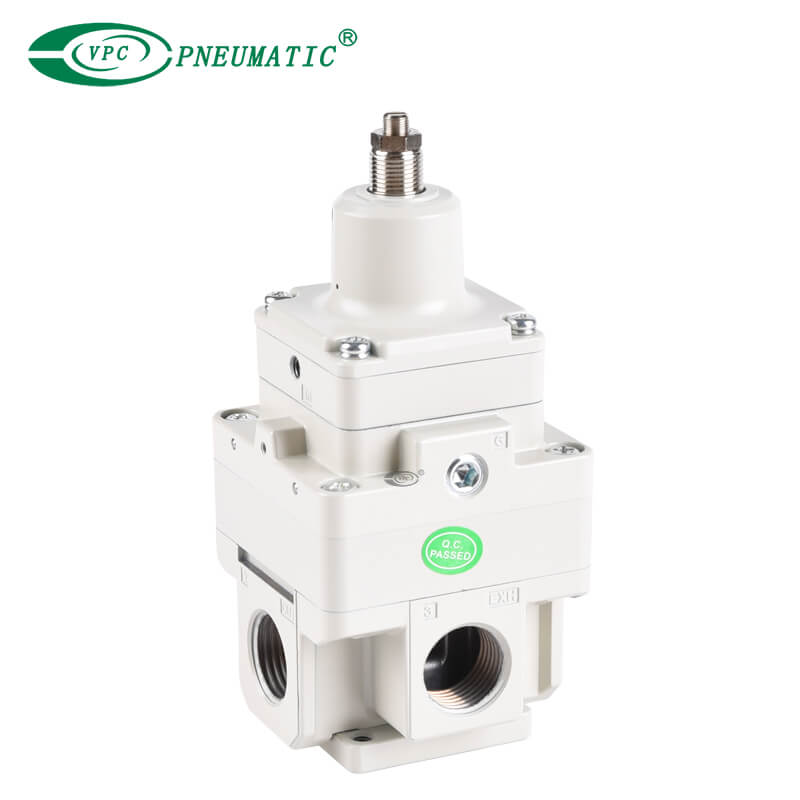

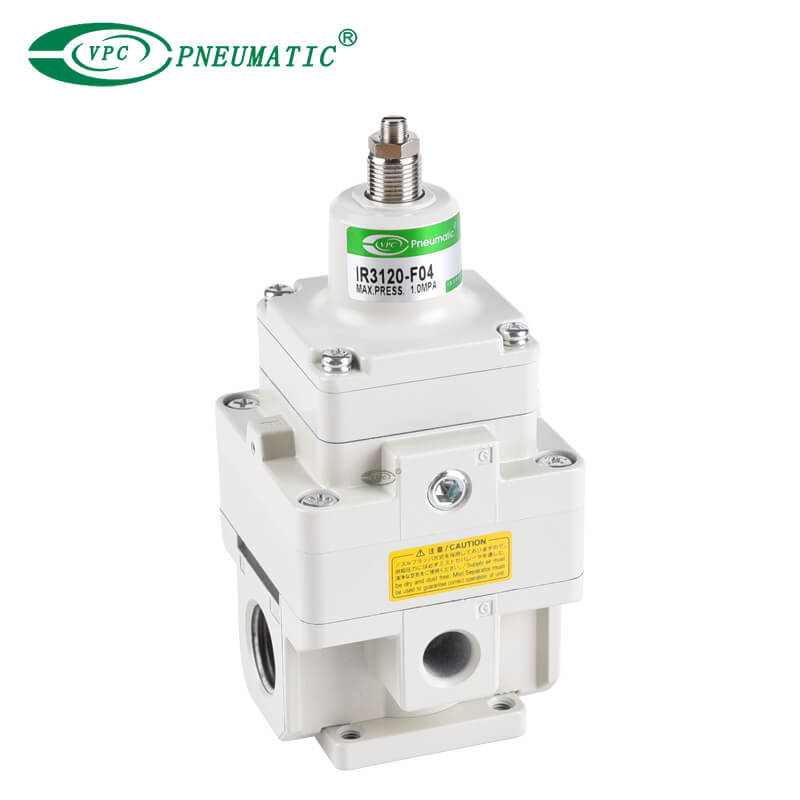

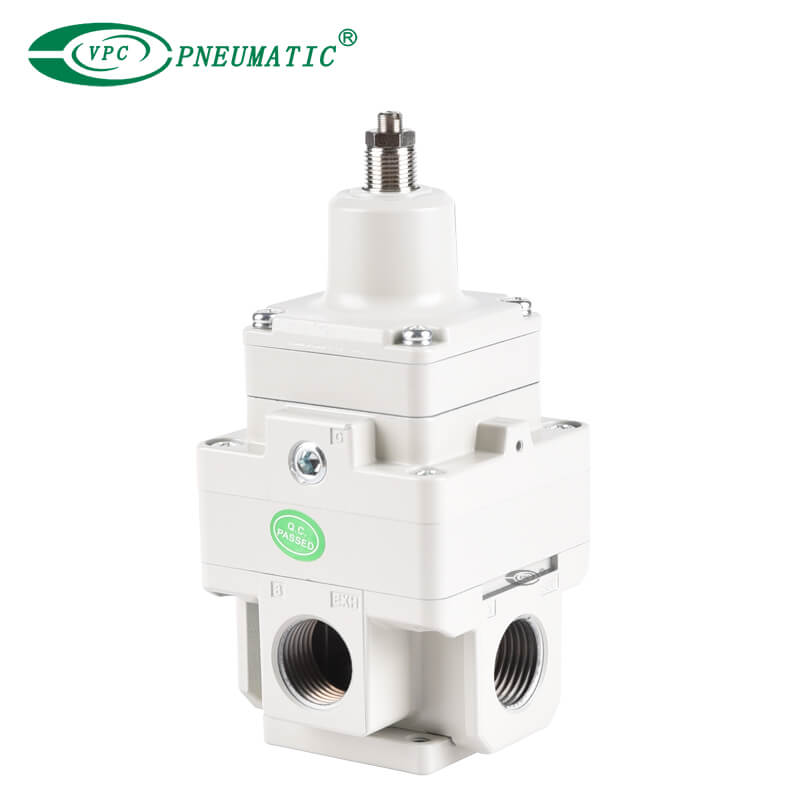

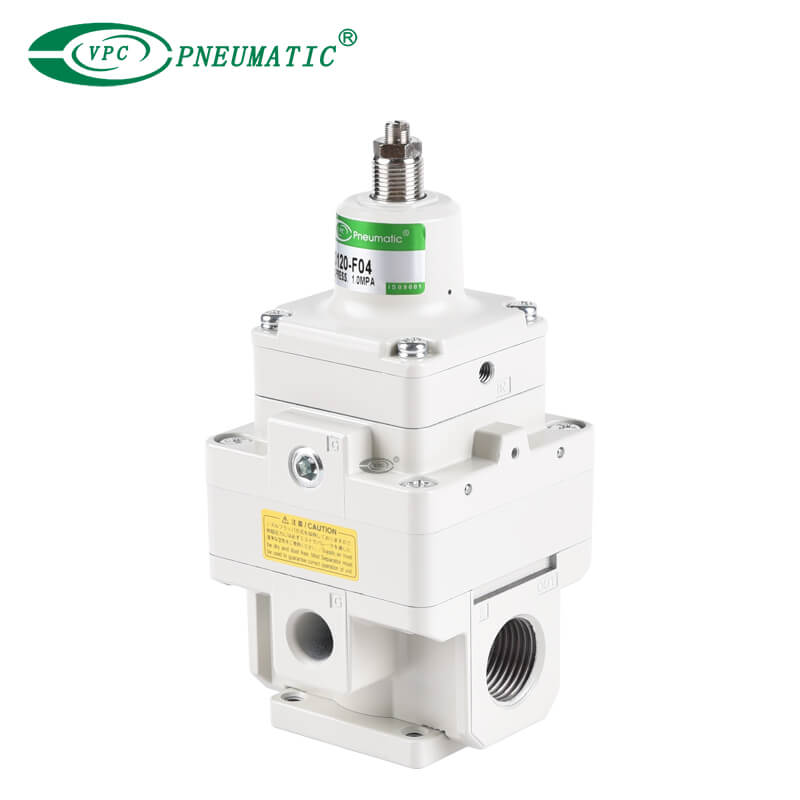

Spécification de produit
1. Contrôle précis et stable de la pression, indépendant des fluctuations de pression, de débit et de température.
2. Plage de pression étendue jusqu'à 0,8 MPa.
3. Sensibilité améliorée 0,2% FS
4. Max.Débit jusqu'à 6000L/min.
5. Les manomètres peuvent être installés à l'avant et à l'arrière et peuvent être utilisés dans n'importe quelle combinaison de FRL.unités.
6. Excellentes caractéristiques de décompression pour maintenir une pression constante en cas d'écoulement de fluide inversé.
7. Construits à partir de matériaux de haute qualité comme l’alliage de zinc, les régulateurs garantissent durabilité et longévité dans diverses conditions environnementales.
8. Convient à l'automatisation industrielle, à l'instrumentation et au contrôle des processus.
Description du produit

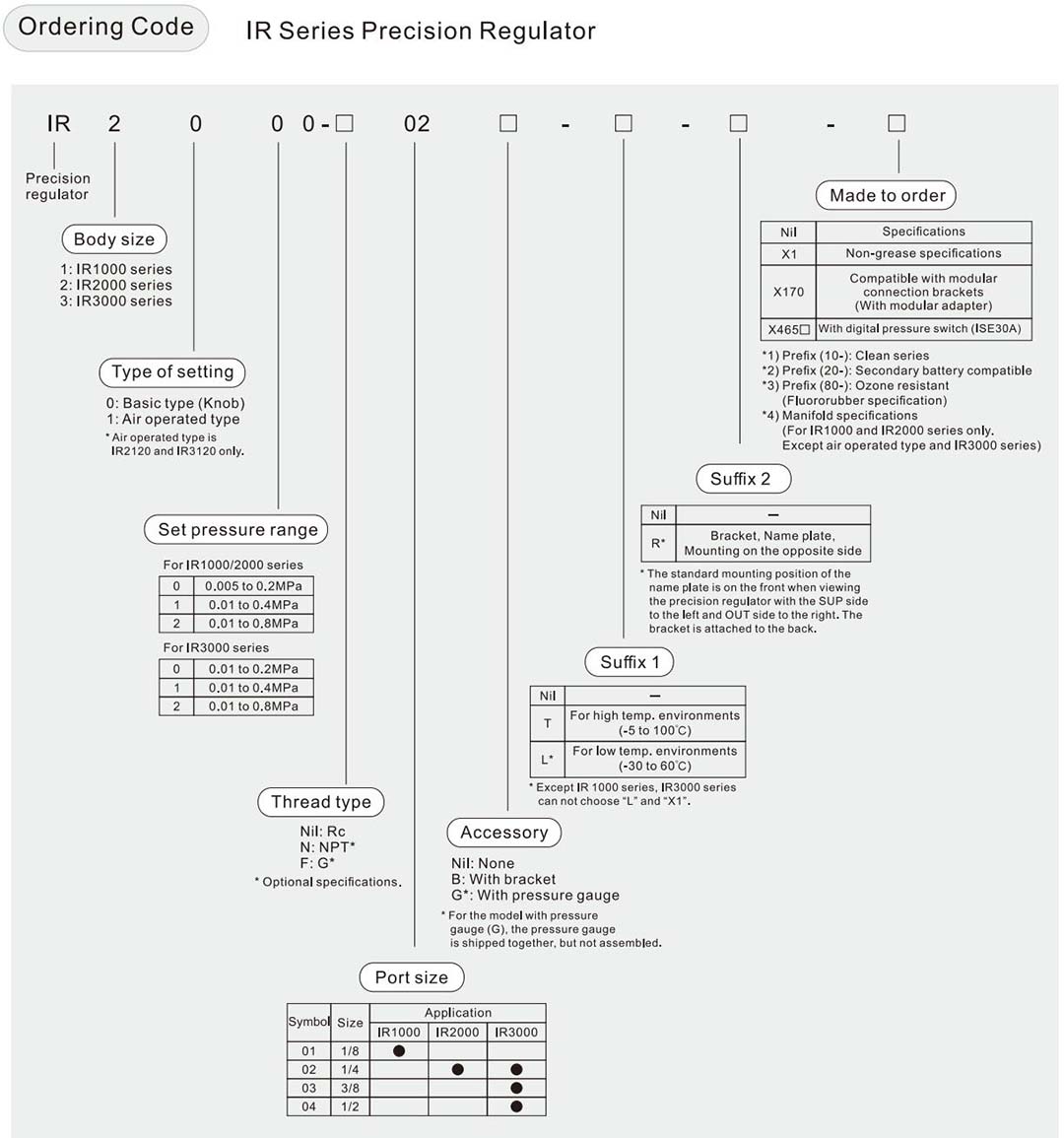

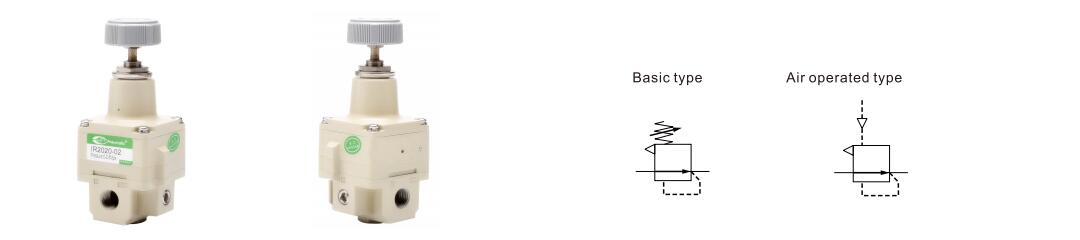

| Modèle | Type de base | Type à commande pneumatique | |||
| IR10□0 | IR20□0 | IR30□0 | IR2120 | IR3120 | |
| Milieu de travail | Air | ||||
| Max.pression de travail | 1,0MPa | ||||
| Min.pression de travail*1) | Pression de réglage + 0,05MPa | Pression de réglage + 0,1 MPa | Pression de réglage + 0,05 MPa | Pression de réglage + 0,1 MPa | |
| Plage de pression réglée | IR1000 : 0,005 à 0,2MPa IR1010 : 0,01 à 0,4MPa IR1020 : 0,01 à 0,8MPa | IR2000 : 0,005 à 0,2MPa IR2010 : 0,01 à 0,4MPa IR2020 : 0,01 à 0,8MPa | IR3000 : 0,01 à 0,2MPa IR3010 : 0,01 à 0,4MPa IR3020 : 0,01 à 0,8MPa | 0,01 à 0,8MPa | 0,01 à 0,8MPa |
| Pression du signal d'entrée*2） | — | 0,01 à 0,8MPa | 0,01 à 0,8MPa | ||
| Sensibilité*3） | À moins de 0,2 % de la portée totale | ||||
| Répétabilité*3） | À ±0,5 % de la portée totale | ||||
| Linéarité*4） | — | À ± 1 % de la portée totale | |||
Consommation d'air*5） (À une pression d'alimentation de 1,0 MPa) | 4,4 L/min (ANR) ou moins | 4,4 L/min (ANR) ou moins | 11,5 L/min (ANR) ou moins | 4,4 L/min (ANR) ou moins | 11,5 L/min (ANR) ou moins |
| Taille du port | RC1/8 | RC1/4 | Rc1/4,3/8,1/2 | RC1/4 | Rc1/4,3/8,1/2 |
| Manomètre | Rc1/8 (2 emplacements) | ||||
| Température de fonctionnement | -5 à 60℃ (Pas de gel) | ||||
*1) Avec une condition d’absence de débit côté sortie.En plus de la pression réglée, veillez à maintenir une pression différentielle minimale de 0,05 MPa pour les séries IR1000 et IR2000 et de 0,1 MPa pour les séries IR3000.
*2) Applicable uniquement aux types pneumatiques IR2120 et IR3120.Le type de base est excepté.
*3) Les valeurs caractéristiques sont soumises à des conditions dans lesquelles d'autres caractéristiques, telles que les changements séculaires et les changements de température, ne sont pas inclus.
*4) Indique la linéarité de la pression de sortie par rapport à la pression du signal d'entrée.
*5) L'air est normalement évacué dans l'atmosphère à partir d'un trou de purge ou d'un port d'échappement.
| Description | Numéro de pièce. | ||||||||
| IR1000 | IR1010 | IR1020 | IR2000 | IR2010 | IR2020/2120 | IR3000 | IR3010 | IR3020/3120 | |
| Support | P36201023 | P36202028 | P362030-20* | ||||||
| Manomètre (Rc, G) | G33-2-01 | G33-4-01 | G33-10-01 | G43-2-01 | G43-4-01 | G43-10-01 | G43-2-01 | G43-4-01 | G43-10-01 |
* Un support et deux vis de montage (M5 x 35). Pour monter le support, retirez deux vis du corps (M5 x 30) sur la plaque signalétique du côté opposé et remplacez les deux vis attachées. vis de montage du support (M5 x 35).

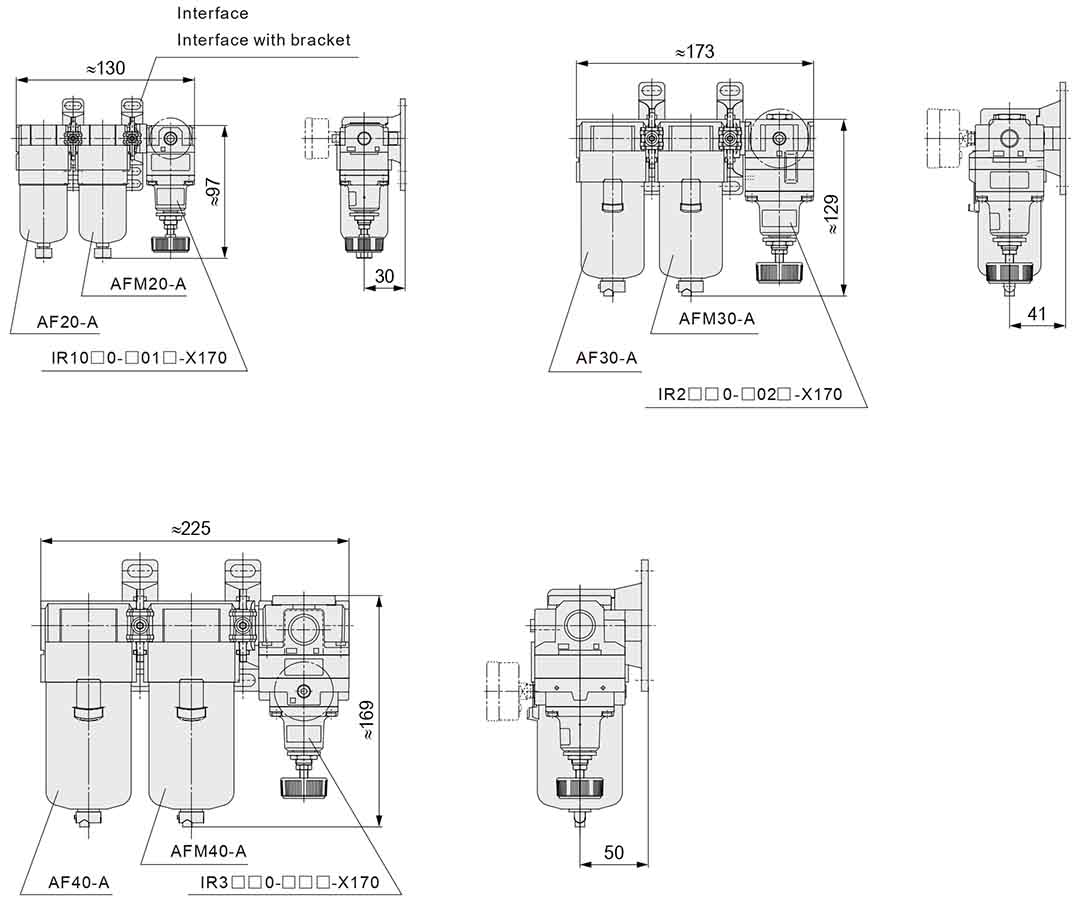

| Description | Modèle applicable | ||
| IR10□0-□01□-X170 | IR2□□0-□02□-X170 | IR3□□0-□□□-X170 | |
| ①Filtre à air | AF20-A | AF30-A | AF40-A |
| ②Séparateur de brouillard | AFM20-A | AFM30-A | AFM40-A |
| ③Interface | Y200-A | Y300-A | Y400-A |
| ④Interface avec support | Y200T-A | Y300T-A | Y400T-A |
* L'adaptateur modulaire attaché au produit sur commande (IR□□□□-□□-X170) sont expédiés ensemble, mais non assemblés.

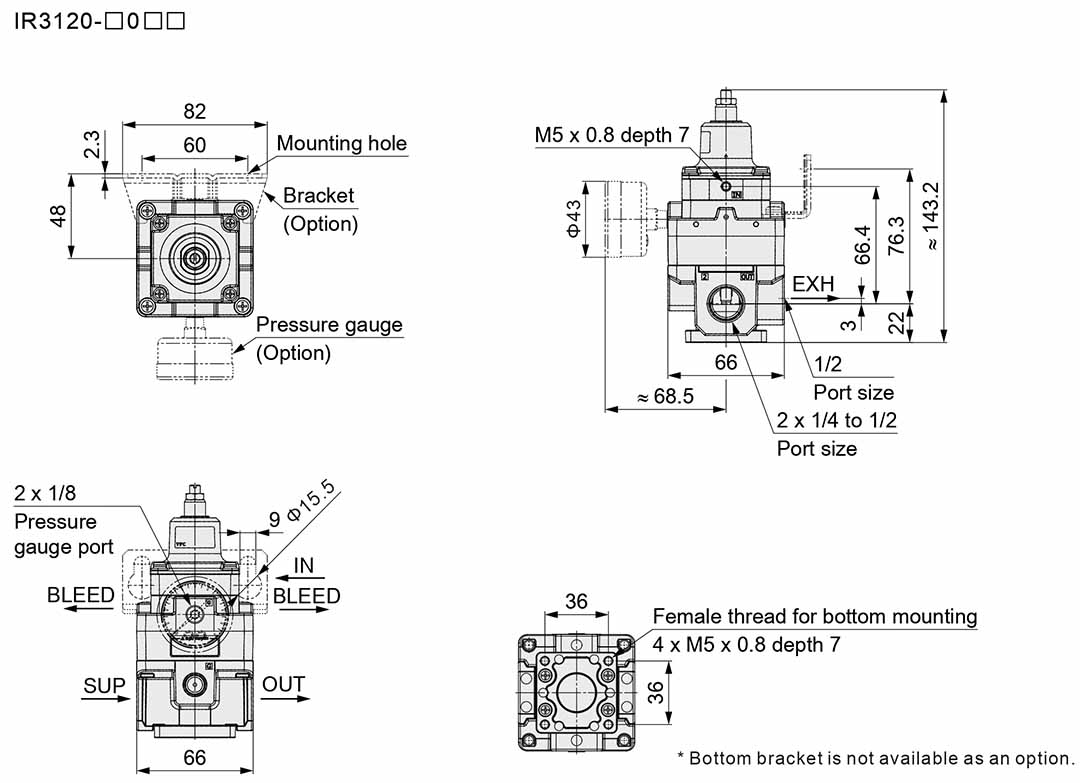

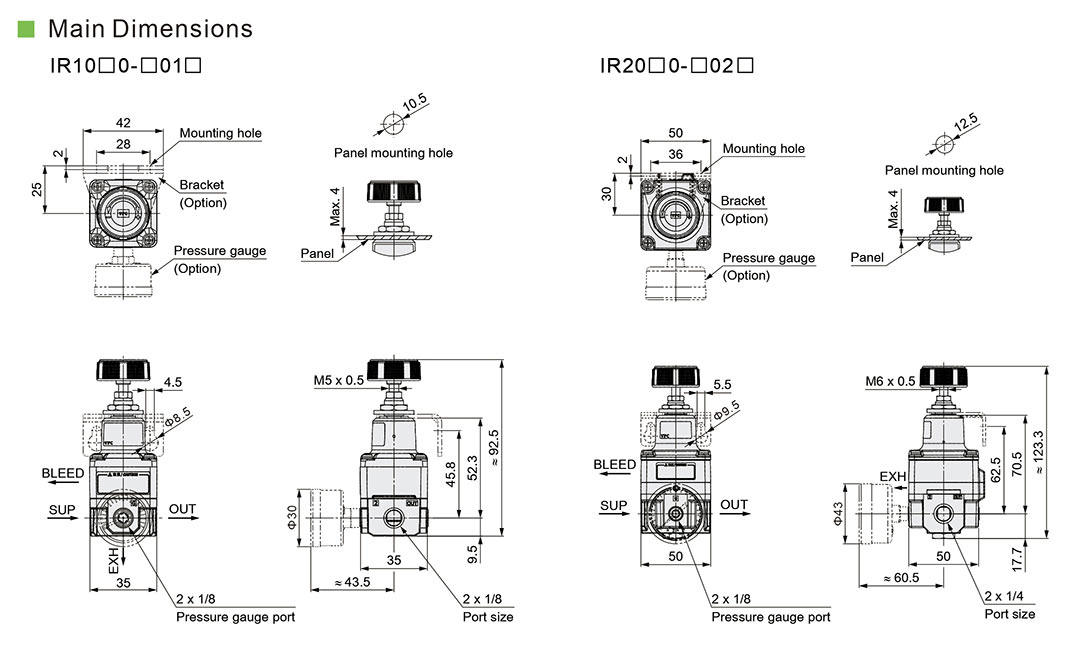

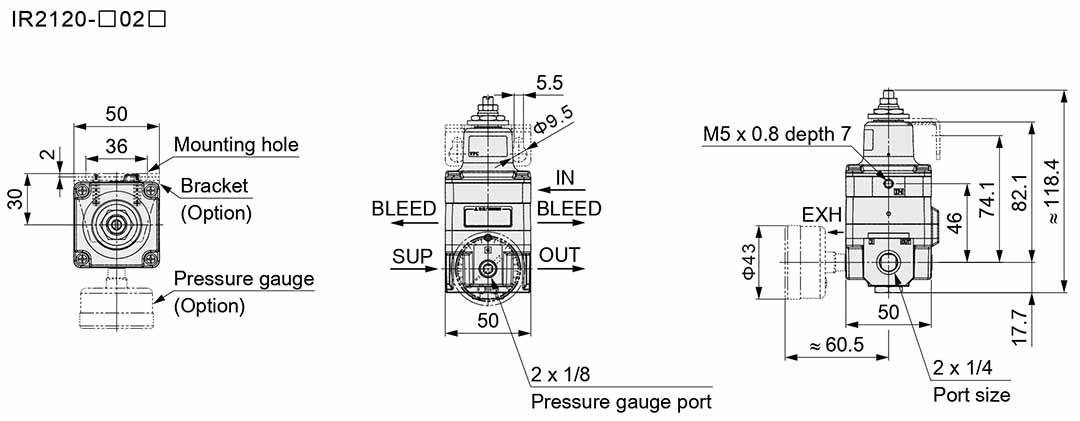

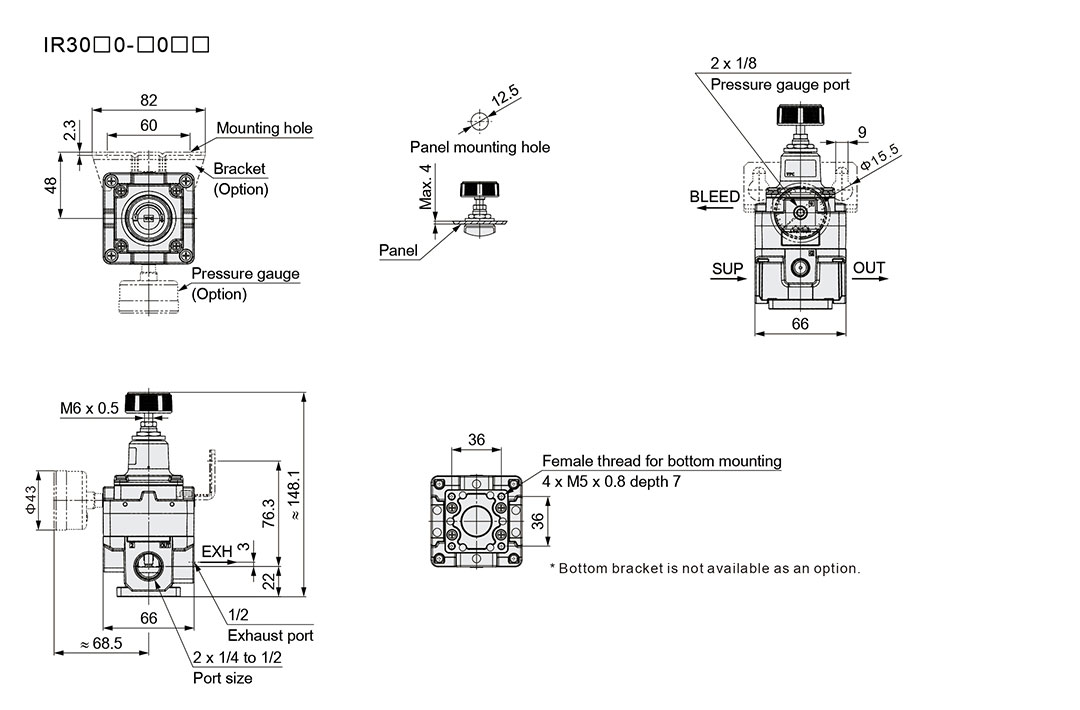

Dimensions principales
