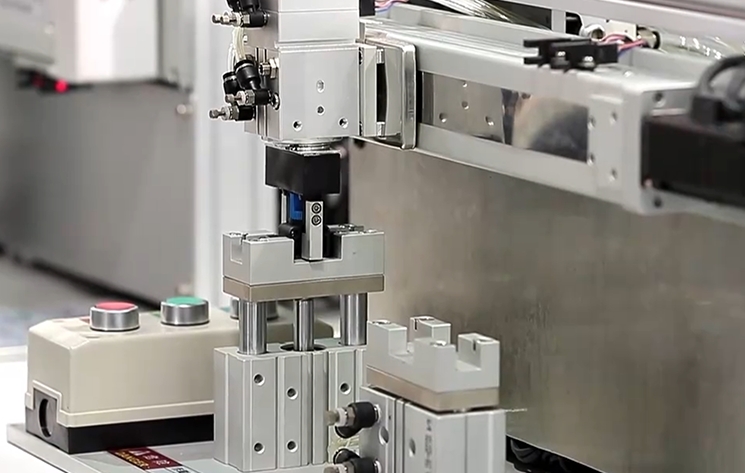

Le cylindre guidé compact de la série MGP intègre le corps du cylindre et la tige de guidage. L' arbre de guidage intégré isole efficacement le support de charge à partir du mouvement de la tige de piston et de la partie d'étanchéité, qui peut réduire efficacement l'usure de la tige de piston et du joint, et améliorer la durabilité et la stabilité du cylindre. Il est largement utilisé dans la manutention automatisée des matériaux tels que la poussée du levage , de serrage , et le positionnement précis.
En tant que modèle de base, le cylindre de guide compact de la série MGP a les caractéristiques suivantes:
Trois types de roulements de guides disponibles
Interrupteur à roseau magnétique en option, coussin d'air, verrouillage d'extrémité
Différents diamètres de cylindre ( 12-100 mm ) et des accidents vasculaires cérébraux (1 0-400 mm ) sont disponibles
Peut être utilisé comme cylindre de serrage, le cylindre de levage et le cylindre poussant
4 méthodes de montage
1. Spécification du cylindre Guide compact MGP Série MGP
| Alésage (mm) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
| Type d'acteur | Double-jeu | |||||||||
| Type de roulement | MGPM: Slide portant MGPL: bague à billes | |||||||||
| Pression de preuve | 1,5 MPA | |||||||||
| Max. Pression de travail | 1.0MPA | |||||||||
| Min. Pression de travail | 0,12 MPA | 0,1 MPA | ||||||||
| Température de travail | -10 à 60 ℃ (pas de congélation) | |||||||||
| Plage de vitesse | 50 à 500 mm / s | 50 à 400 mm / s | ||||||||
| Taille du port | M5x0.8 | G1 / 8 | G1 / 4 | G3 / 8 | ||||||

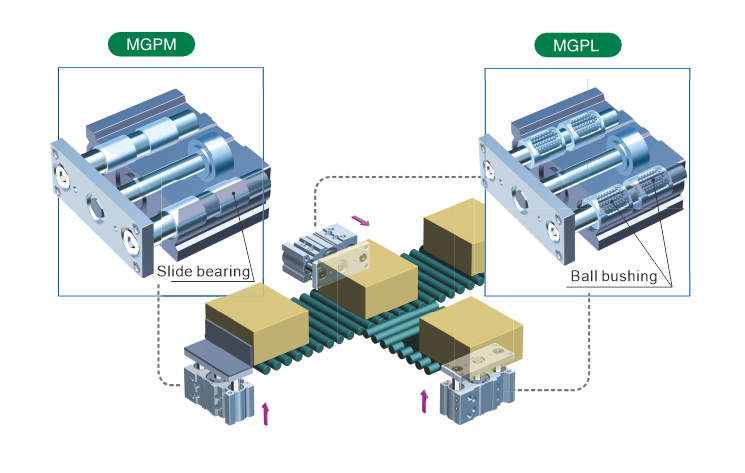

2. Roulements coulissants contre roulements à billes
| Taper | Cylindre de guidage compact MGPM: Roueur de glissière | Cylindre de guide compact MGPL: Baude à billes |
| Principe de travail | Les tiges de guidage sont en contact direct avec Les bagues pour la friction coulissante. | Les tiges de guidage sont séparées des roulements par les roulements à billes, Et par friction roulante. |
| Caractéristiques | ① Capacité de charge latérale élevée ② résistance à l'impact fort ③ Adaptable aux environnements sévères | ① Précision guidée élevée ② Résistance à la frottement faible ③ adapté à un fonctionnement à long terme à haute fréquence |
| Précision non rotante | ± 0,08 ° (12 et 16 mm) | ± 0,01 ° (12 et 16 mm) |
| ± 0,07 ° (20 et 25 mm) | ± 0,09 ° (20 et 25 mm) | |
| ± 0,06 ° (32 et 40 mm) | ± 0,08 ° (32 et 40 mm) | |
| ± 0,05 ° (50 et 63 mm) | ± 0,06 ° (50 et 63 mm) | |
| ± 0,04 ° (80 et 100 mm) | ± 0,05 ° (80 et 100 mm) | |
| Max. charge radiale | 1500N | 1000N |
| Adaptation de vitesse | Convient pour les applications à basse vitesse ou stationnaires | Convient pour les applications à grande vitesse ou à haute précision |
| Résistance environnementale | Convient aux environnements de travail avec beaucoup de poussière , à fort impact ou humidité. | Nécessite un bon scellement et une lubrification, adaptés à un propre, environnement de haute précision. |
3. Comment installer et entretenir des cylindres MGP?
① Méthode d'installation
Le corps du cylindre et le déflecteur sont équipés de trous de montage. Il existe 4 méthodes de montage: le montage supérieur, le montage latéral, le montage inférieur et le montage latéral T-Slot.
Montage supérieur
Montage latéral
Montage inférieur
Montage latéral en T-slot
② Maintenance
Vérifiez régulièrement la tige de piston et les surfaces de guidage , les joints de tige de piston et la surface extérieure du cylindre. Les dommages ou la rouille sur ces pièces peuvent augmenter la friction et entraîner des situations dangereuses.
Remplacez les joints lorsque la fuite d'air dépasse la valeur autorisée.
Fuite interne: 10 cm 3/ min (ANR)
Fuite externe: 5 cm 3/ min (ANR)
Nettoyez régulièrement la poussière sur les surfaces extérieures de l'actionneur et du support de montage.
Vérifiez régulièrement la lubrification.
4. Sélection et application du modèle
| Type de scénario d'application | Scénarios spécifiques | Modèles |
| Assemblage de positionnement de haute précision | Positionnement du module de la caméra, ensemble de composants optiques, broches de carte de circuit imprimé PCB | MGPL |
| Mouvement alternatif à haute fréquence | Batter Line> 60 fois / min , tri automatique à grande vitesse | MGPL |
| Empestation, opération de charge lourde | Croisement du luminaire, coup de poing sur le plan de la pièce, amarrage du robot | MGPM |
| Environnement poussiéreux ou particulaire | Machines de menuiserie, équipement de broyage, environnement de poussière métallique | MGPM |
| Aucune lubrification | Machinerie alimentaire, salle propre | MGPM |
| Petit espace, mouvement lent | Manipulation de la plaquette semi-conductrice , déplacement de placement des puces | MGPL |
FAQ:
1. Quelle est la différence entre les cylindres MGP et d'autres cylindres compacts?
Le cylindre de la série MGP a un arbre de guidage intégré , une capacité de charge latérale élevée et une fonction de non-rotation, adaptée aux charges complexes et aux exigences de haute précision; Alors que les cylindres compacts ordinaires n'ont pas de tiges de guidage ni de fonctions de guide faible , adaptées à la poussée linéaire ou à la limitation de position.
2. MGPL peut-il remplacer MGPM pour la surcharge?
Non . Les roulements à billes ont une faible capacité de charge et la surcharge peut entraîner la déformation de la piste.
3. Comment le type de roulement affecte-t-il les performances des cylindres?
Le type de roulement détermine directement la précision , de la capacité de charge des , performances de frottement , la durée de vie, la durée de vie et l'environnement applicable du cylindre.
4. Qu'est-ce que le cylindre compact MLGP?
Les cylindres de verrouillage de type mince MLGP avec des tiges de guidage ont un mécanisme de verrouillage qui verrouille solidement la tige de piston même lorsque la source d'air est déconnectée ou que la pression de l'air est épuisée, empêchant la position du cylindre de changer ou la charge de glisser , d'assurer un fonctionnement sûr et stable.
Arrêt possible à n'importe quelle position de course
Empêche la chute et les mouvements accidentels
Diverses positions de verrouillage
Fonction de libération manuelle
5. Quelles sont les précautions lors de l'installation de cylindres MGP?
① Guide Roda à travers la réservation des trous : Lors du montage inférieur , la tige de guidage à travers le trou doit être réservée à la surface de montage pour s'assurer que la tige de guidage n'est pas bloquée lorsqu'elle est étendue.
② Exigences d'alignement : le cylindre et la charge doivent être bien alignés pour éviter une force latérale excessive et des dommages à la tige de guidage et au sceau.
③ Serrez fermement : utilisez des vis de spécifications appropriées et serrez en fonction du couple recommandé pour éviter le relâchement ou les vibrations.
④ Espace de voyage : assurez-vous qu'il y a suffisamment d'espace pour que la tige de guidage s'étende et se rétracte pour éviter la collision ou le brouillage.
Ce qui précède est les paramètres spécifiques, les méthodes d'installation, les applications et la sélection des cylindres de guide compact MGP série, ainsi que des réponses aux questions connexes. Si vous avez d'autres questions, telles que la façon de commander des cylindres MGP / MGPM / MGPL compacts , VPC peut vous fournir des échantillons et des réponses de l'équipe de vente. Bienvenue pour consulter VPC pneumatique.
