Comment installer un vérin pneumatique

◆ Site Web officiel du VPC en espagnol

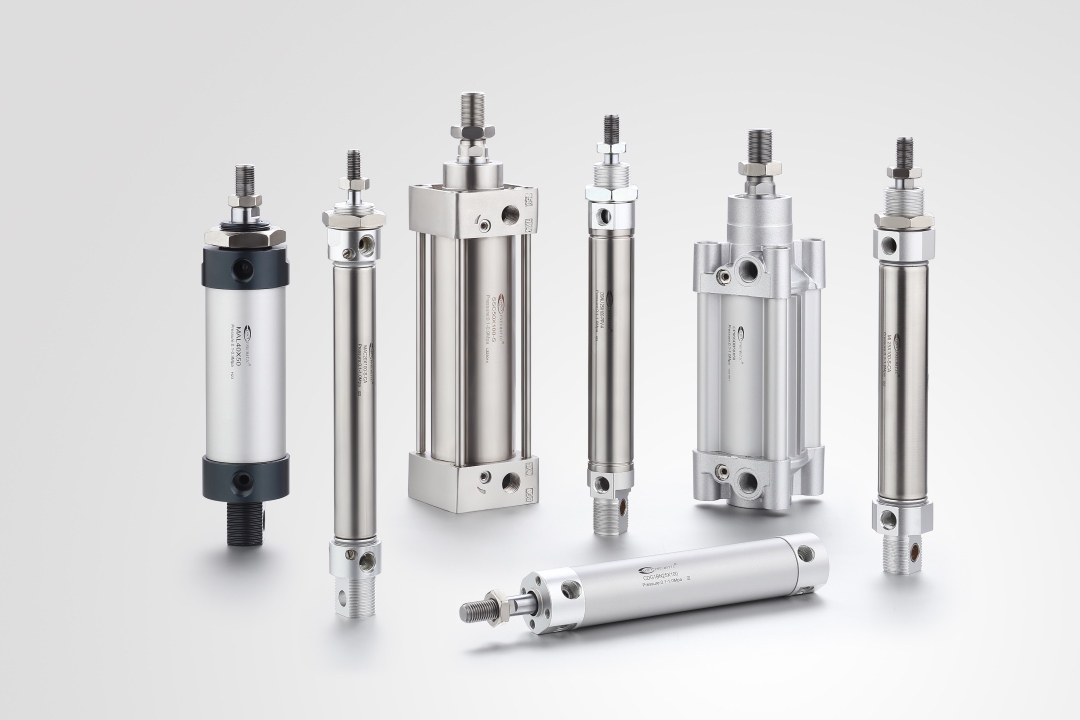

Vérins pneumatiques sont une partie importante de l'automatisation industrielle, principalement à travers le mouvement d'expansion et de contraction pour compléter les exigences d'action dans les équipements mécaniques.

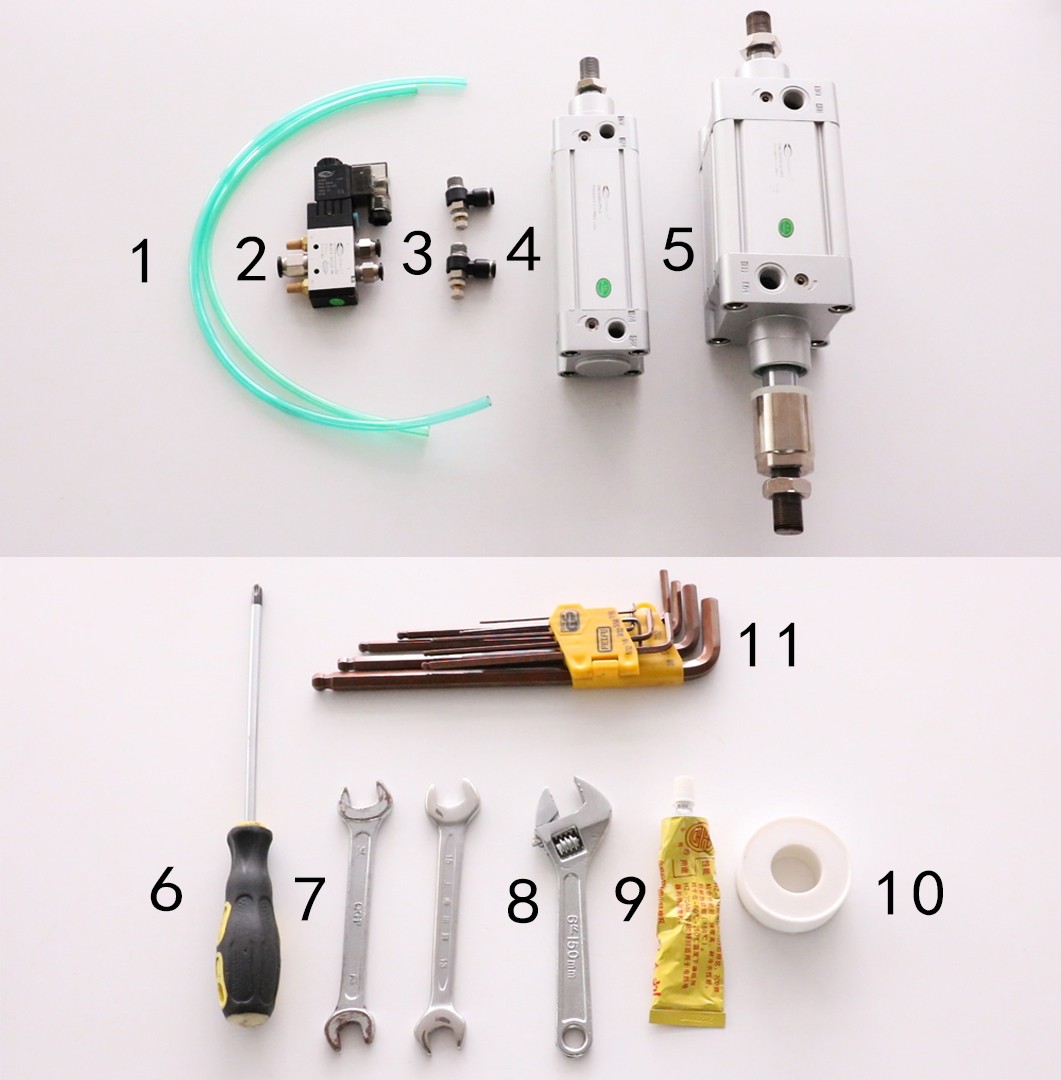

1. Préparation

* Sélectionnez un surface soignée et lisse pour installer le vérin pneumatique. Assurez-vous que la position de montage n'interfère pas avec le mouvement d'autres pièces mécaniques.

2. Étapes d'installation

① Installation de la vanne de régulation de vitesse

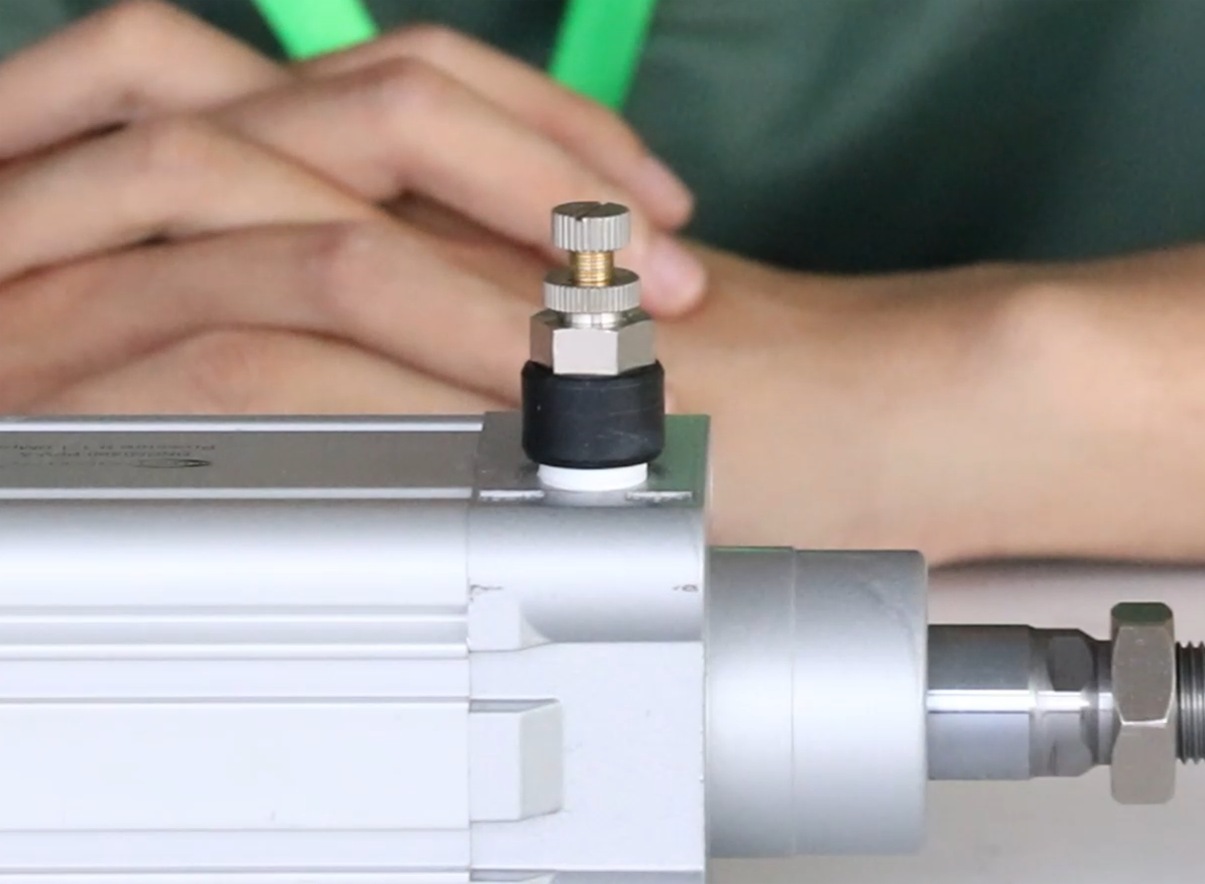

La fonction du valve de contrôle de vitesse pneumatique consiste à réguler le débit, et donc la vitesse de dilatation et de contraction de la tige de piston, en régulant le débit avec un bouton. Il est bloqué par un contre-écrou après réglage.

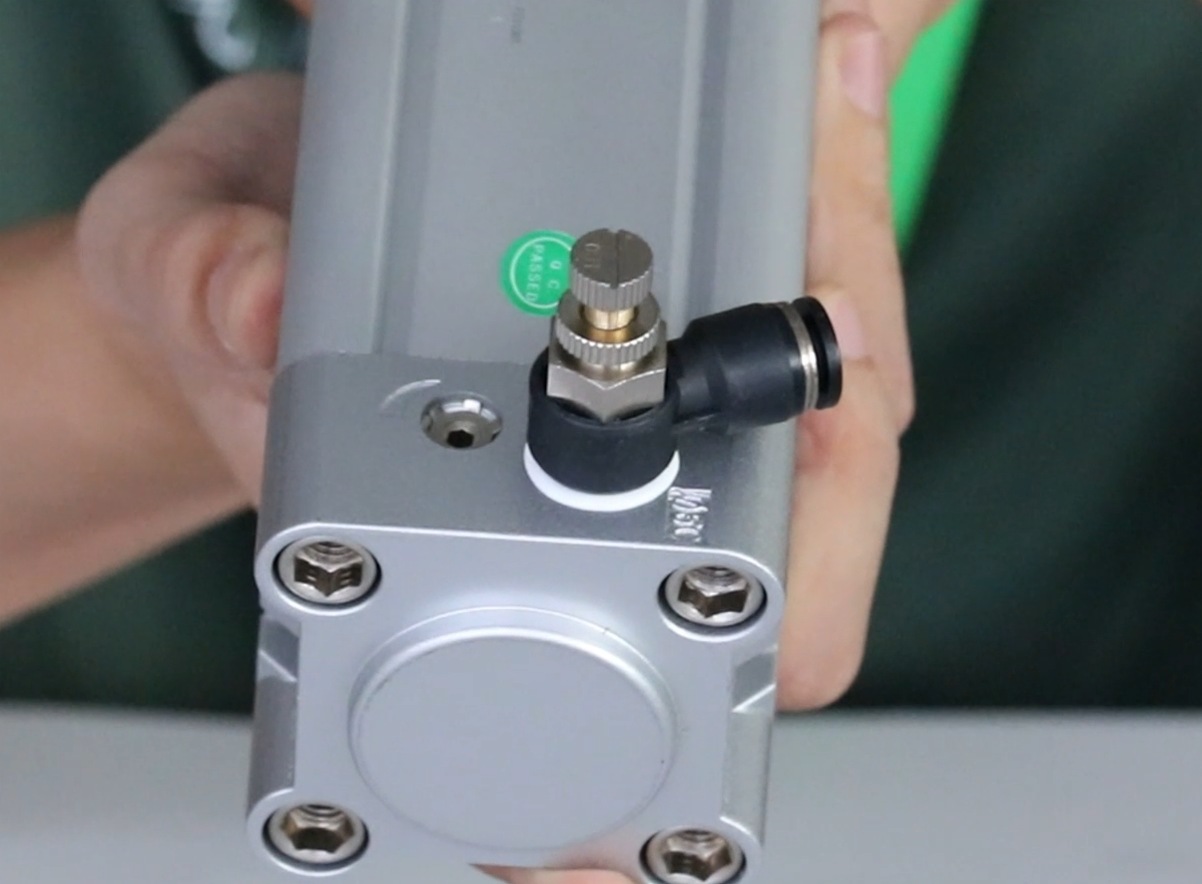

Avant l'installation, la vanne de régulation de vitesse doit être scellé à l'aide de produits d'étanchéité pour filetage ou de ruban d'étanchéité pour filetage. assurer son étanchéité pendant le fonctionnement. Vissez la valve de contrôle de vitesse dans les ports d'importation et de rétraction du cylindre pneumatique avec les clés à fourche.

Méthode d'étanchéité 1 : bandes d'étanchéité filetées

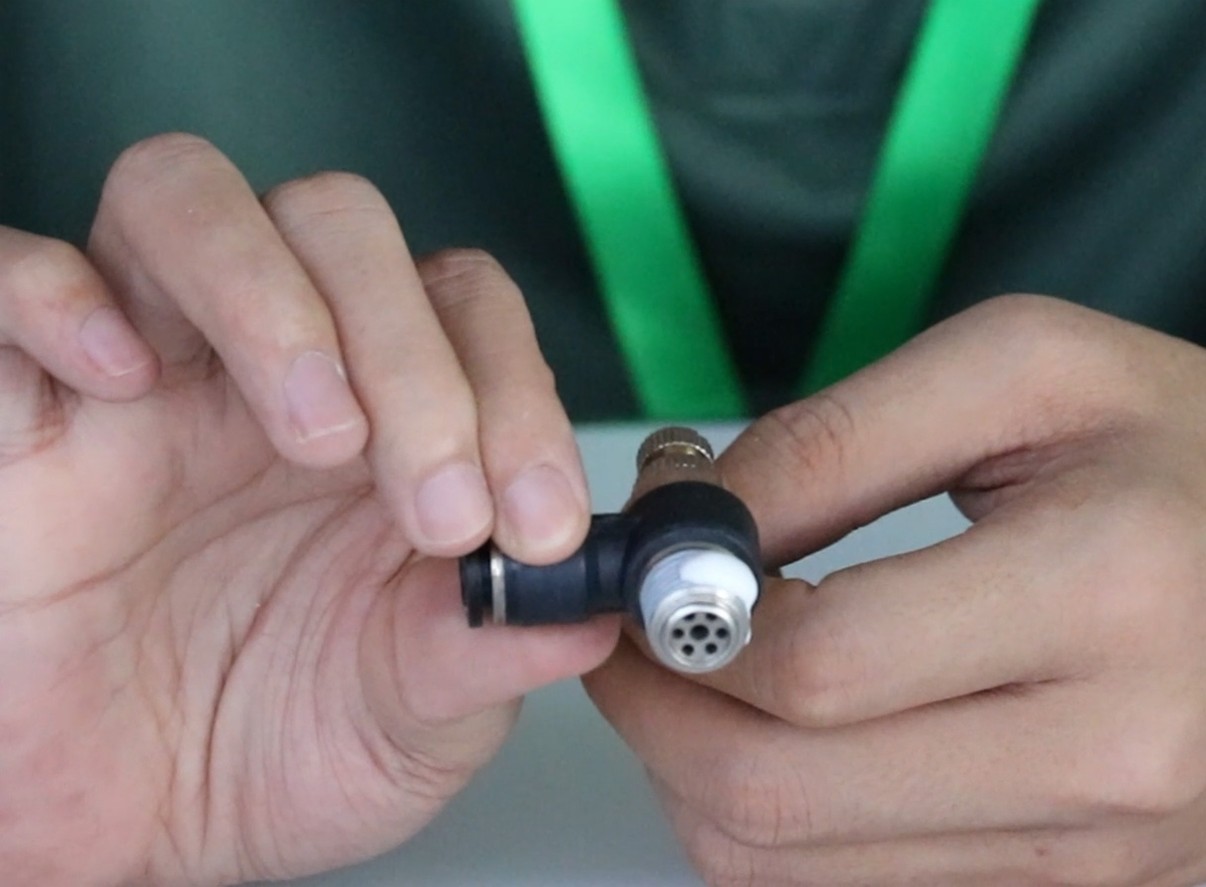

① Coupez les rubans d'étanchéité pour filetage qui peuvent être enroulés autour des connecteurs pour 3 à 4 tours (la longueur spécifique peut être calculée par le diamètre du filetage du raccord).

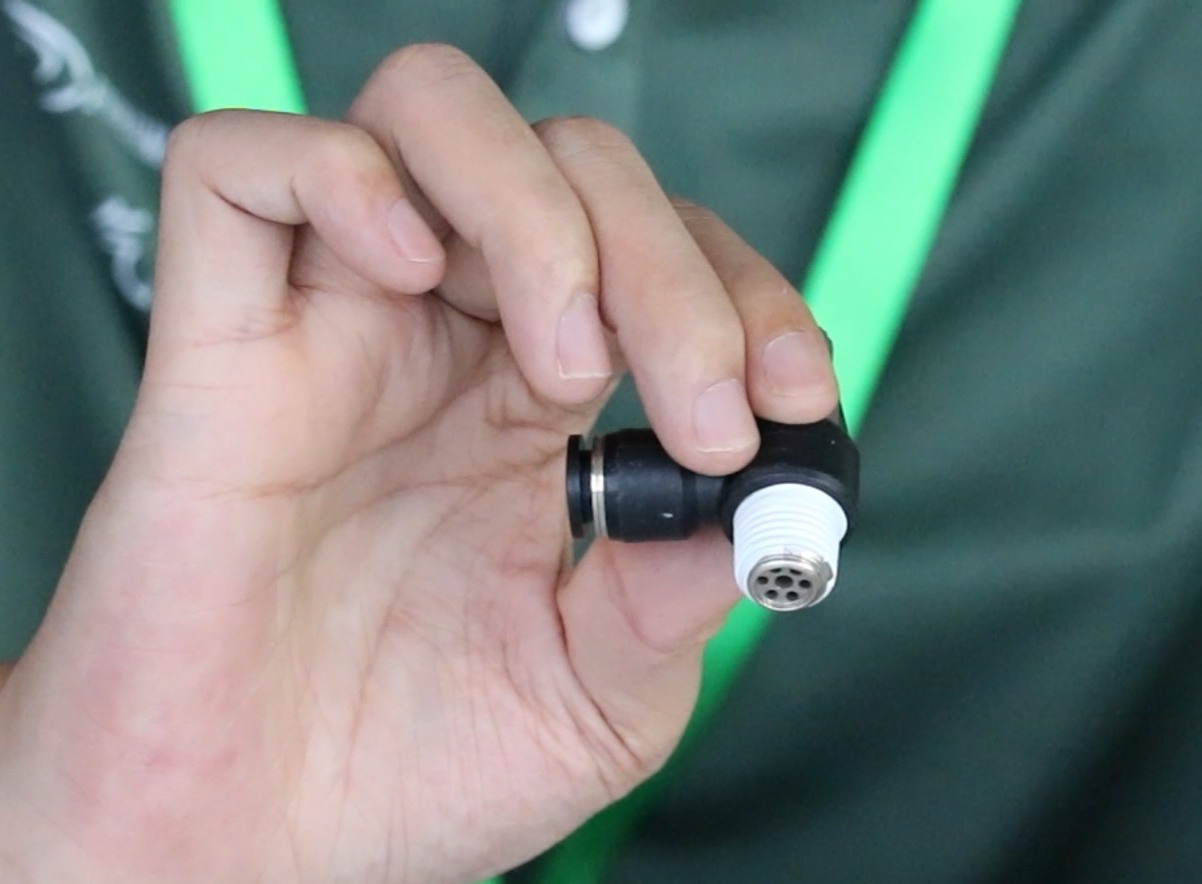

② La largeur des bandes d'étanchéité pour filetage doit ne pas dépasser le bas du fil. S'il est trop large, il peut être plié et enroulé. Enroulez les rubans d'étanchéité autour du filetage dans le sens inverse des aiguilles d'une montre. Pas de bavure, pas de filament et surface soignée après l'enroulement est qualifié.

* Si les bandes d'étanchéité filetées dépassent le filetage ou sont enroulées de manière irrégulière, les débris tomberont dans le corps de la vanne pendant le processus de torsion, provoquant le fonctionnement de l'électrovanne pneumatique. rester coincé et ne pas travailler.

Méthode d'étanchéité 2 : produits d'étanchéité pour filetage

* Référence vidéo d'installation détaillée : Comment câbler et installer des électrovannes pneumatiques

② Installation de l'électrovanne

La fonction d'installation du électrovanne pneumatique consiste principalement à commuter la source d'air et à faire en sorte que la tige de piston effectue un mouvement alternatif dans le cylindre pneumatique.

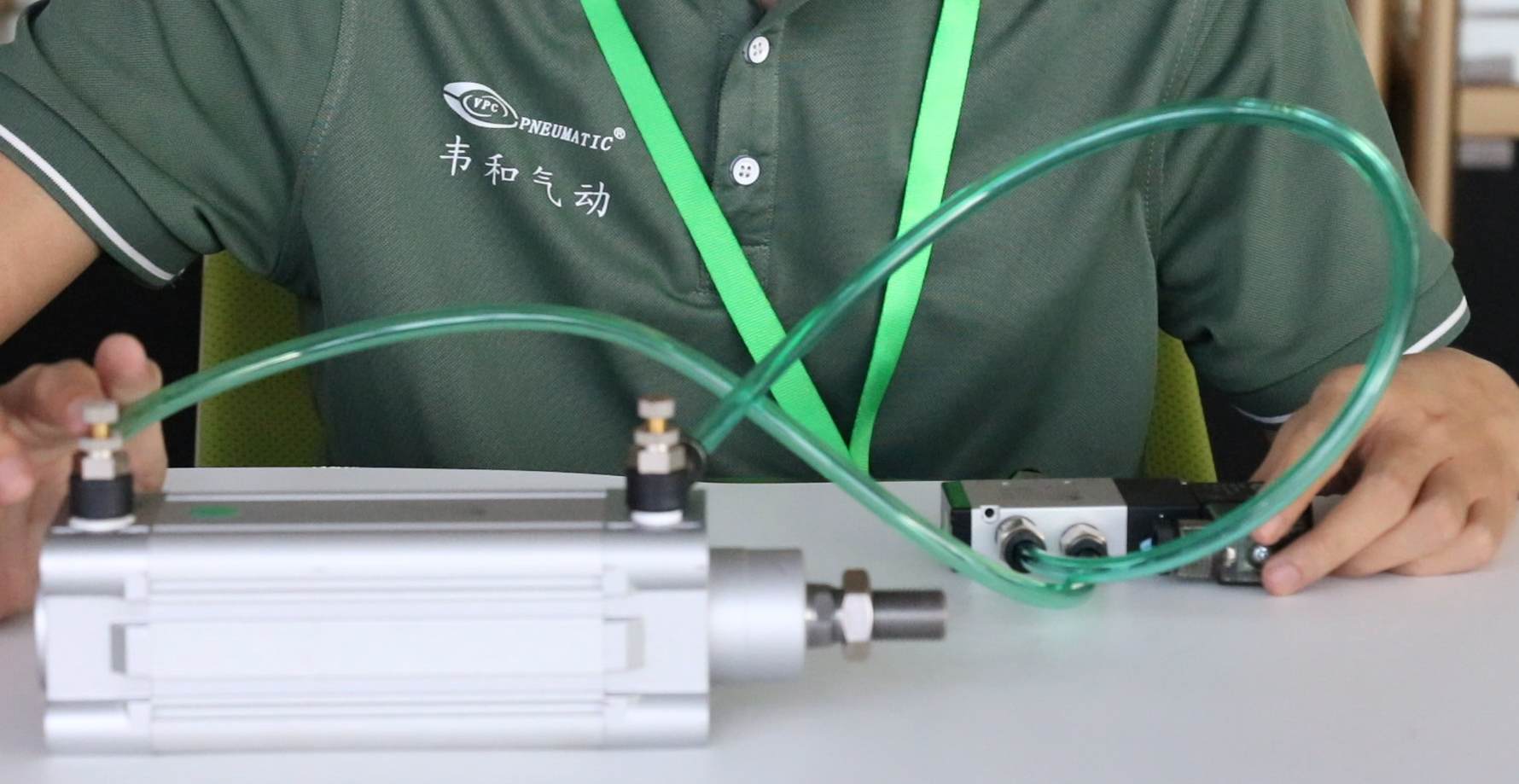

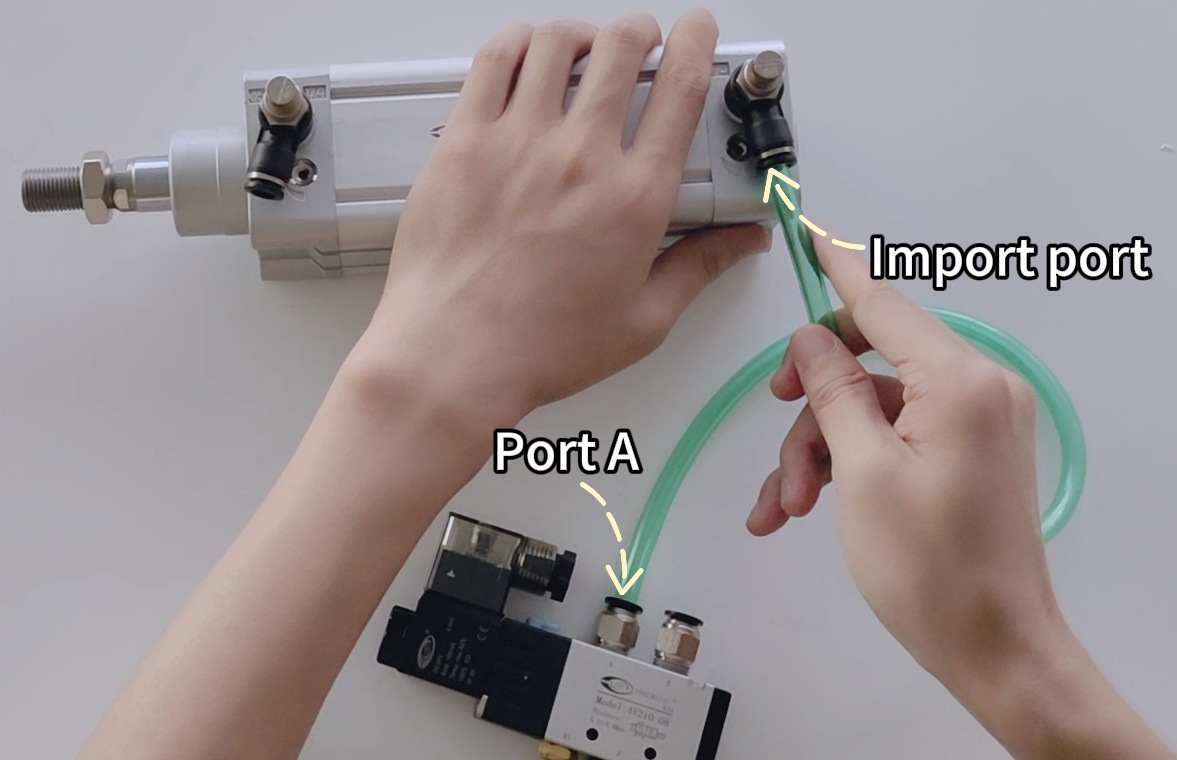

Insérez le tuyau d'air dans le port A de l'électrovanne et l'autre extrémité dans le port d'importation au fond du cylindre.

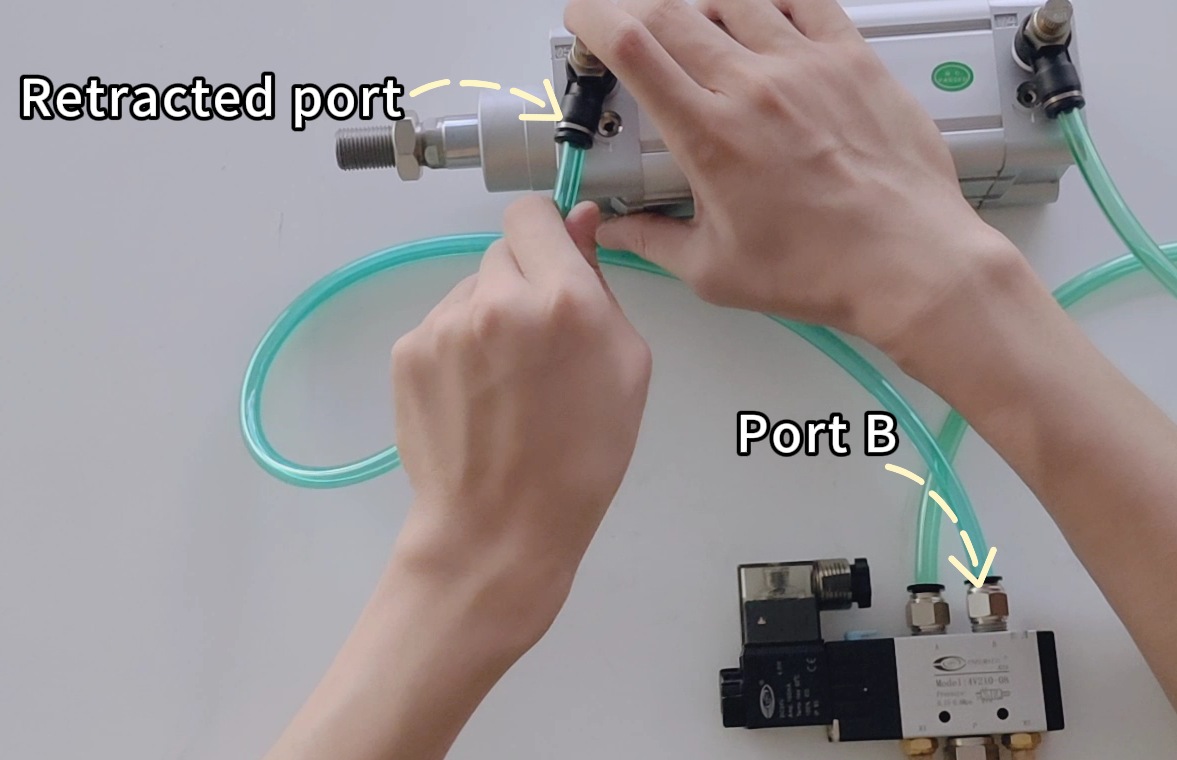

Insérez le tube pneumatique dans le travail port B de l'électrovanne et l'autre extrémité dans le port rétracté sur le dessus du vérin pneumatique.

* Le tube à air peut être reconnecté en appuyant sur le ressort du connecteur pour déverrouiller et retirer le circuit respiratoire.

3. Contrôle de sécurité

① Assurez-vous que toutes les attaches sont sécurisées et ne se desserreront pas.

② Vérifiez tous les points de connexion pour fuite d'air.

③ Assurez-vous que l'ensemble du système est sécurisé pendant le fonctionnement.

4. Principe de fonctionnement et tests

① Principe de fonctionnement

Mettez sous tension et allumez la source d'air, l'air entre dans le port de travail A depuis le port d'entrée P, le port A est ventilé pour atteindre le cylindre pneumatique port d'extension, et la tige de piston du cylindre commence à effectuer l'action d'extension. L'air entre dans le port B depuis le port de rétraction et sort par le port R2.

En l'absence de courant, l'inversion peut être réglée par interrupteur manuel. En appuyant sur l'interrupteur, l'air circule de l'orifice d'entrée P vers l'orifice de travail B, qui est purgé pour atteindre l'orifice de rétraction, où la tige de piston du vérin pneumatique se rétracte. L'air entre dans le port A de l'électrovanne depuis l'entrée d'air et s'échappe par le port R1.

Réglage pneumatique du coussin

Le coussin d'air est ajusté à la taille de coussin d'air requise en tournant le coussin d'air avec une clé hexagonale, ainsi protéger les joints du coussin pendant l'action du vérin pneumatique et augmentant la durée de vie du vérin pneumatique.

② Test

- Allumez la source d'air et réglez le Régulateur d'air AR à la pression de service appropriée.

- Testez le fonctionnement plusieurs fois pour vous assurer que le vérin pneumatique se déplace sans problème et qu'il y a pas de fuite d'air ni de stagnation.

-Ajustez la vanne de régulation de vitesse du cylindre pneumatique pour obtenir la vitesse de mouvement idéale.

Une fois l'installation et les tests terminés, le vérin pneumatique est régulièrement entretenu et entretenu pour garantir un bon fonctionnement.

Ce qui précède concerne l'installation du vérin pneumatique et des accessoires. Si vous avez des questions sur les vérins pneumatiques ou d'autres composants pneumatiques, veuillez contacter VPC. Nous serons heureux de vous aider.

Cylindre pneumatique

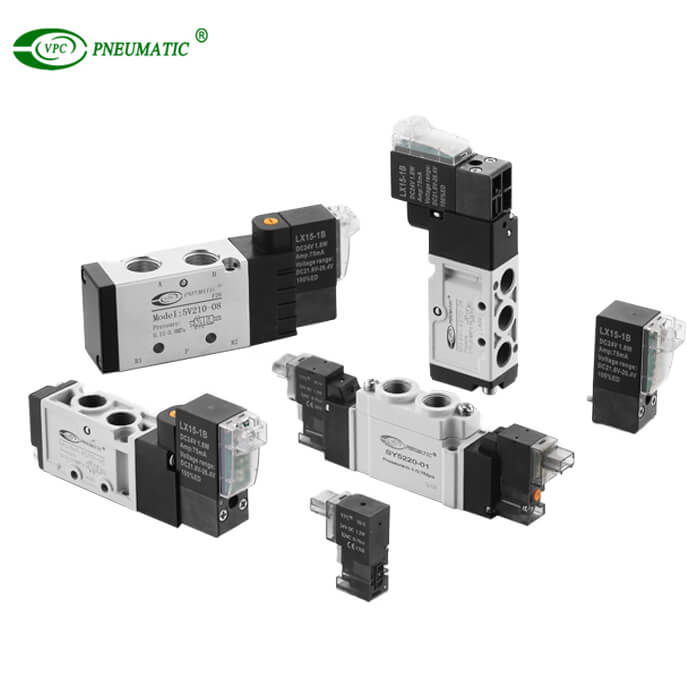

Électrovanne

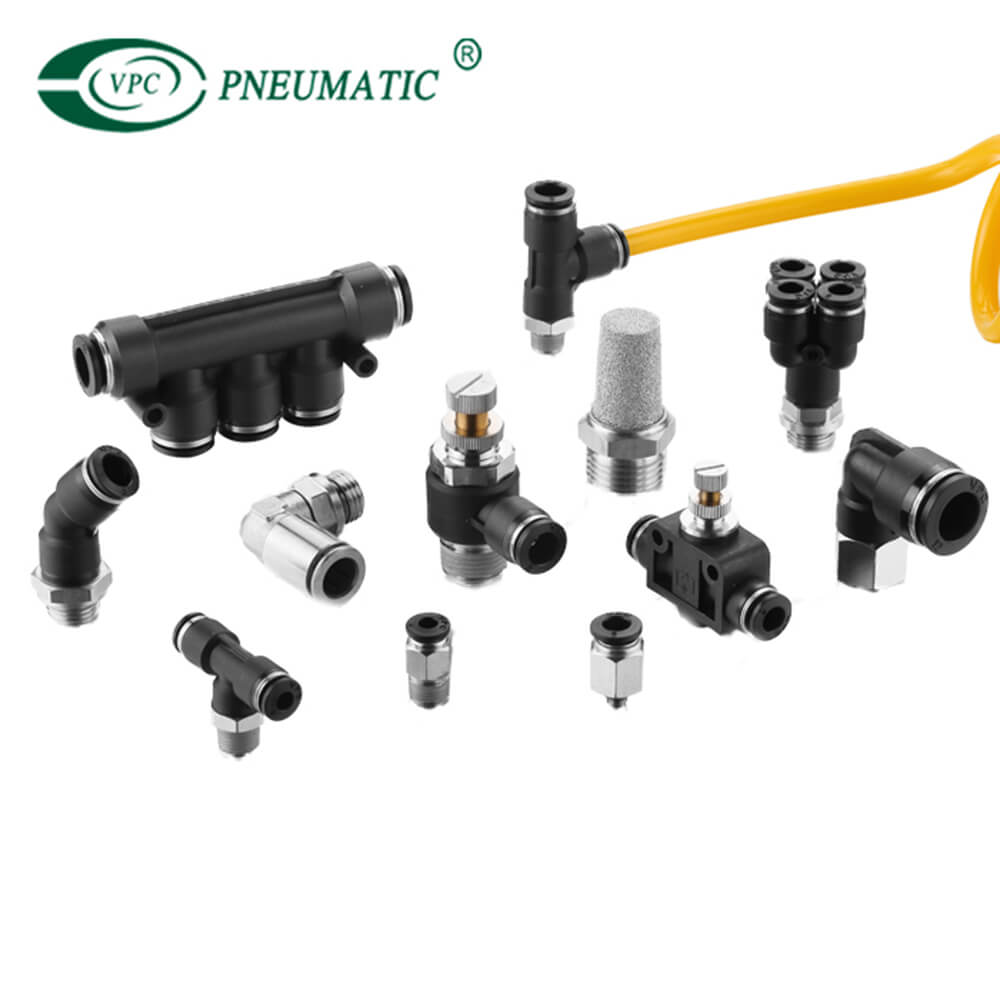

Raccord pneumatique
