Comment câbler et installer des électrovannes pneumatiques

Nombre Parcourir:58     auteur:Éditeur du site     publier Temps: 2024-07-01      origine:Propulsé

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
kakao sharing button
snapchat sharing button
sharethis sharing button

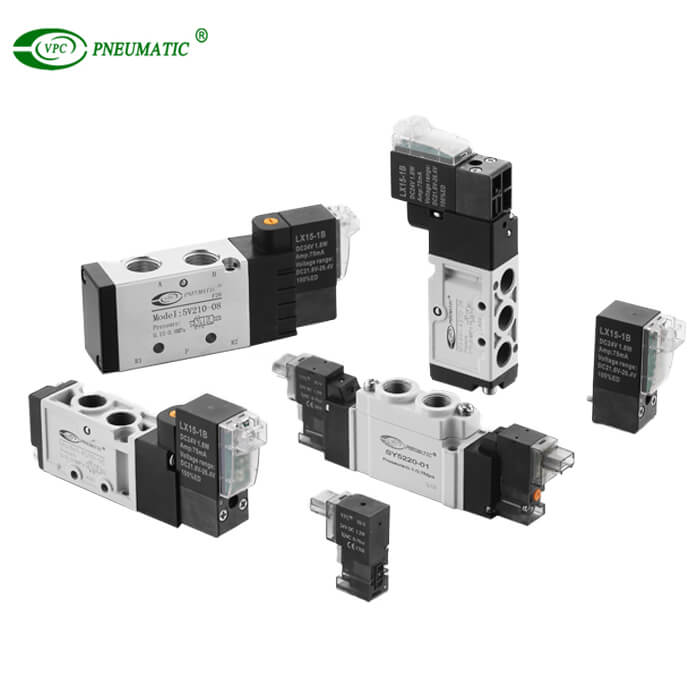

Le électrovanne pneumatique est principalement composé d'un corps de vanne, tiroir de valve, printemps et bobine solénoïde. Lorsque la bobine solénoïde est alimentée par un courant électrique, elle crée un champ magnétique. Ce champ déplace un tiroir de soupape à l'intérieur de la soupape, modifiant la position de la soupape et permettant à l'air ou au fluide de s'écouler de l'orifice d'entrée vers l'un des orifices du cylindre tandis que l'autre orifice du cylindre est connecté à l'échappement.En prenant l'installation du 4V210-08 Électrovanne 2 positions 5 voies à titre d'exemple. Les 2 positions font référence aux 2 états de fonctionnement (ouvert/fermé), et le terme 5 voies fait référence aux 5 ports du corps de vanne.

- Port d'entrée (P): connecté à la source d’air.

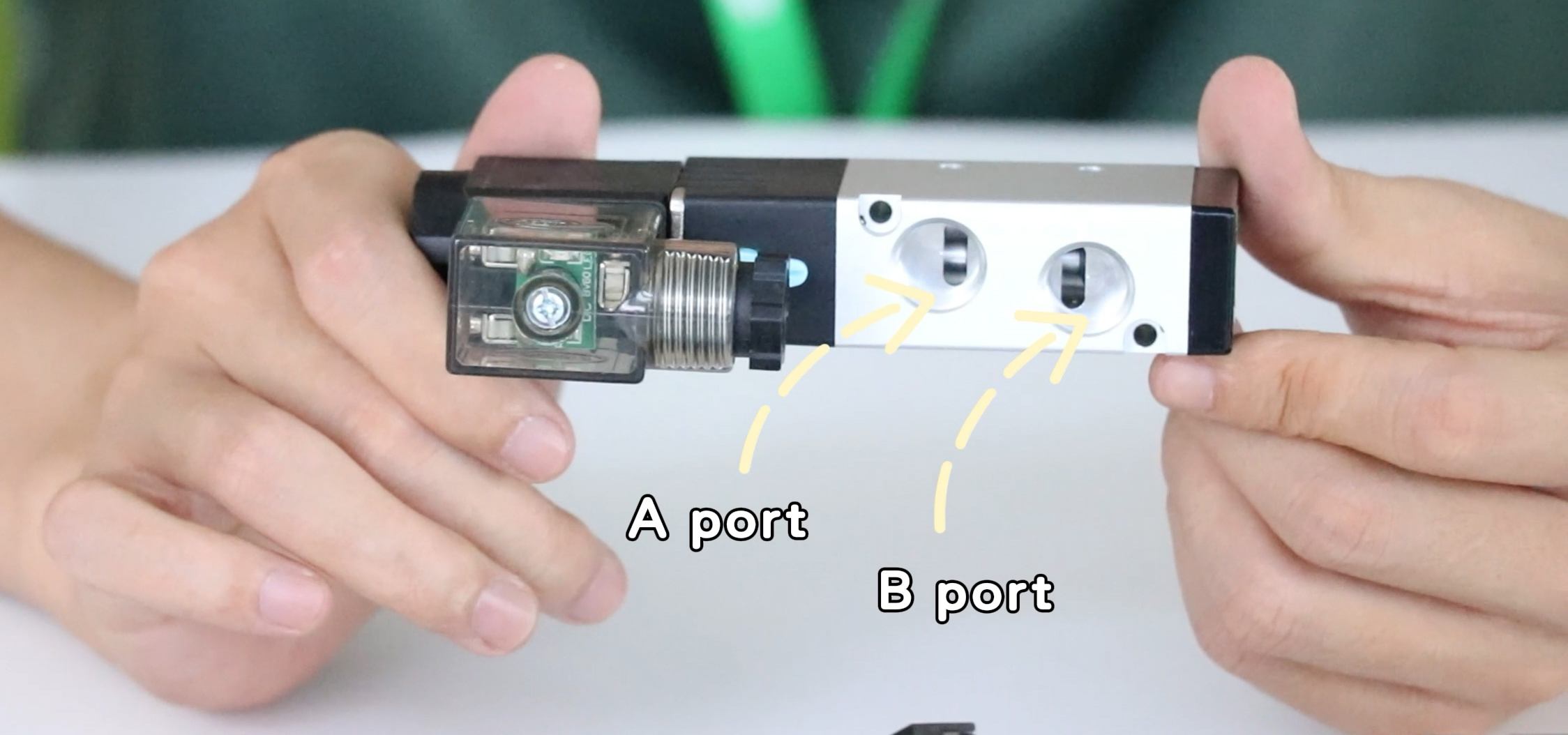

- Ports de travail (A et B): connecté à l'actionneur ou à l'équipement.

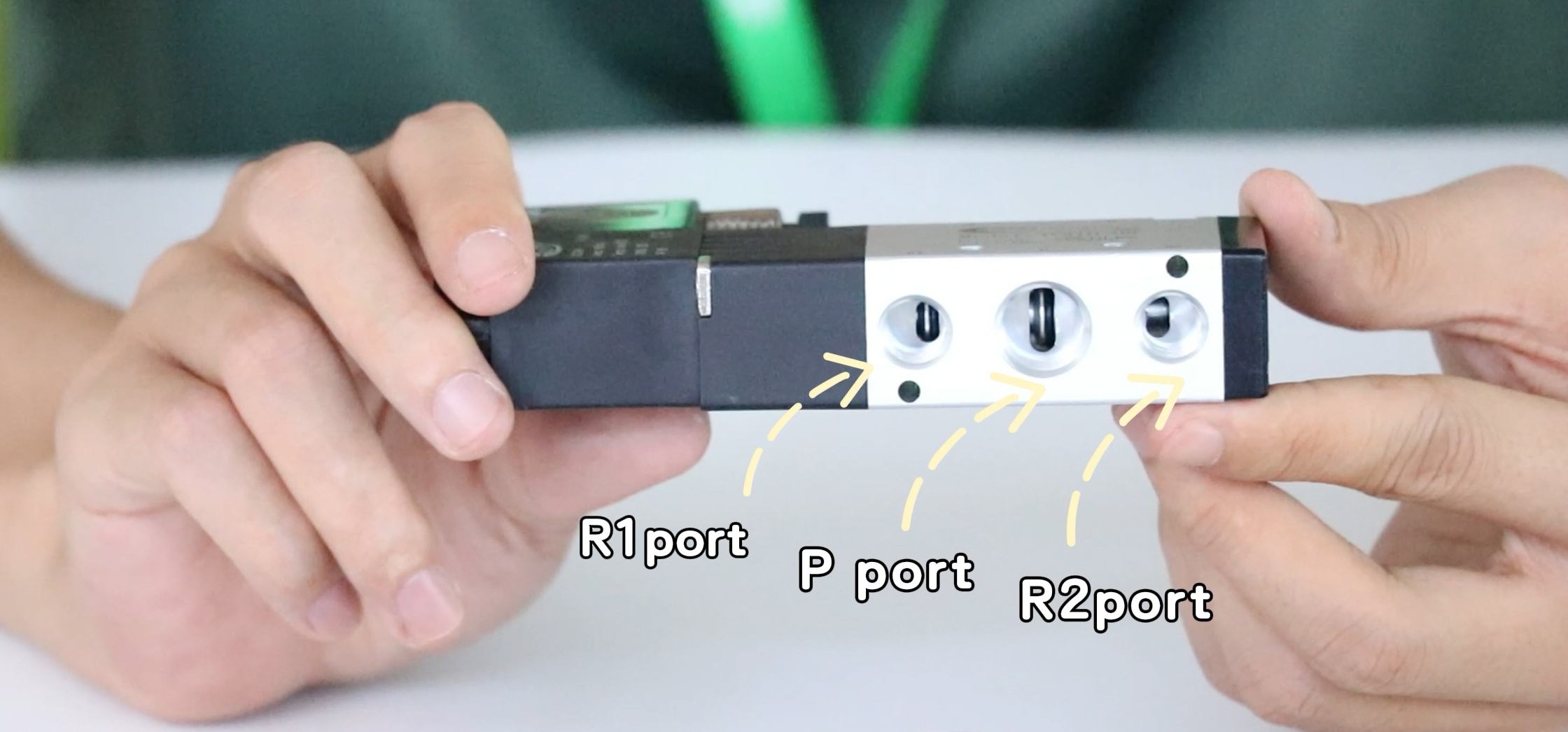

- Ports d'échappement (R1 et R2): connecté au dispositif d'échappement.


Électrovanne 4v210
installer une électrovanne

1. Préparation

ensemble d'électrovanne

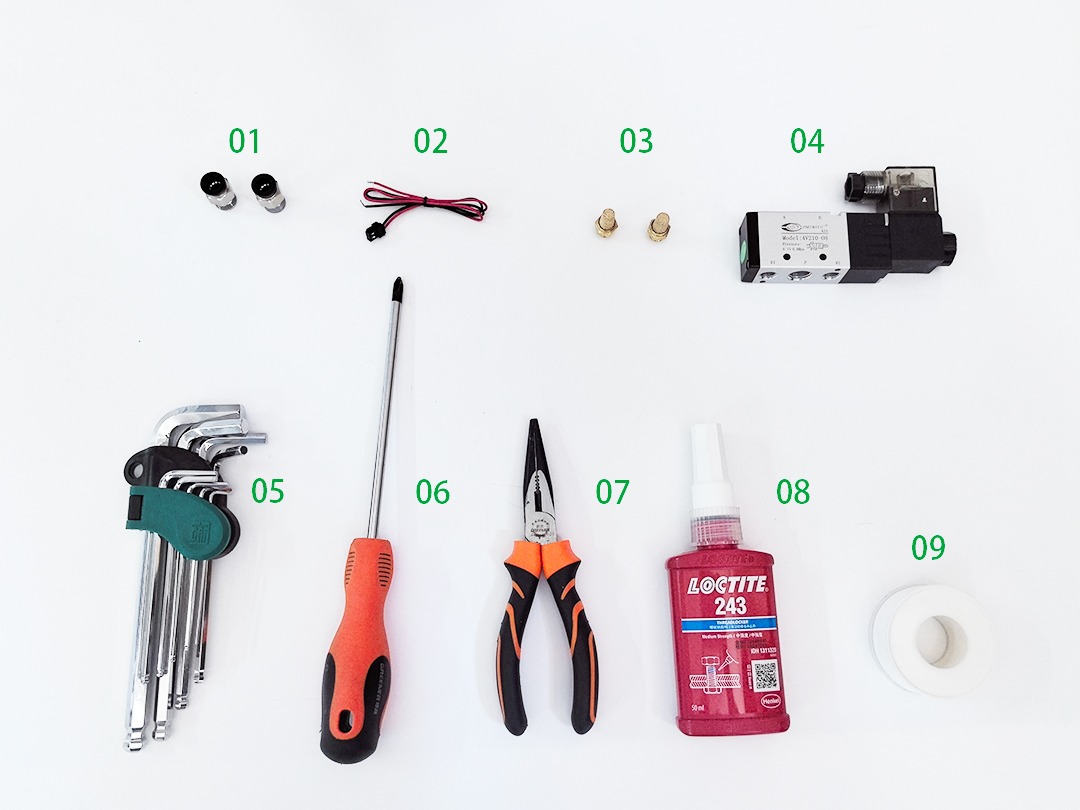

Assembler les produits et les outils

01 – Raccords d'air

02 Câblage

03 Silencieux

04 Électrovanne 4V210-08

05 Clé hexagonale

06 Tournevis cruciforme

07 Pinces

08 Produits d'étanchéité pour filetage

09 Ruban d'étanchéité pour filetage



*Remarque : La taille réelle des accessoires à installer sur l'électrovanne prévaudra.




2. Étapes d'installation

Mise en place de connecteurs et silencieux

Le connecteur pneumatique ordinaire doit être scellé avec des rubans d'étanchéité filetés ou des produits d'étanchéité filetés avant l'installation pour garantir l'étanchéité de l'électrovanne pendant le fonctionnement. Raccord pneumatique avec joint torique les joints n'ont pas besoin d'être scellés et peuvent être installés directement.


Électrovanne Airtac

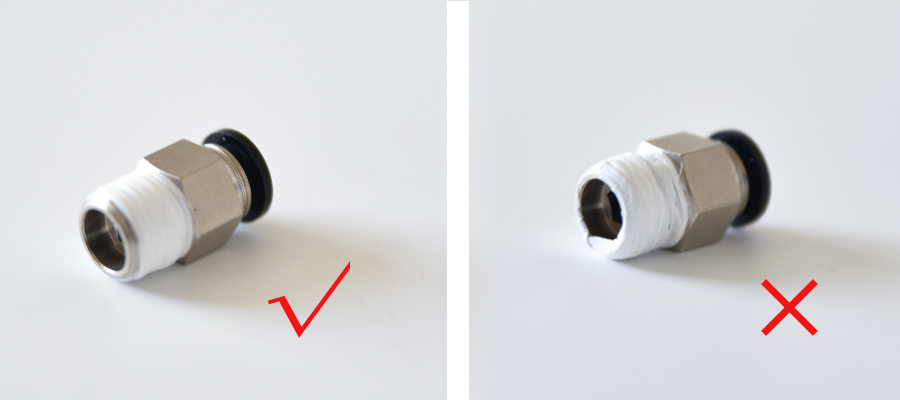

Méthode d'étanchéité 1 : bandes d'étanchéité filetées

- Coupez les rubans d'étanchéité pour filetage qui peuvent être enroulés autour des connecteurs pour 3 à 4 tours (la longueur spécifique peut être calculée par le diamètre du filetage du raccord).

- La largeur des rubans d'étanchéité pour filetage ne doit pas dépasser le bas du filetage, s'il est trop large, il peut être plié et enroulé. Enroulez les rubans d'étanchéité autour du filetage dans le sens inverse des aiguilles d'une montre, pas de bavure, pas de filament et surface soignée après l'enroulement est qualifié.

*Remarque : Si les bandes d'étanchéité du filetage dépassent le filetage ou sont enroulées de manière irrégulière, les débris tomberont dans le corps de la vanne pendant le processus de torsion, provoquant le blocage de l'électrovanne. rester coincé et ne pas travailler.

raccords instantanés

Méthode d'étanchéité 2 : produits d'étanchéité pour filetage

Pressez un produit d'étanchéité pour tuyau de la taille d'une graine de soja sur le filetage, ne dépassez pas le bas du filetage, puis vissez-le dans le port de l'électrovanne. Il est normal que les produits d'étanchéité pour filetage des raccords installés dépassent la surface d'environ 1 mm.

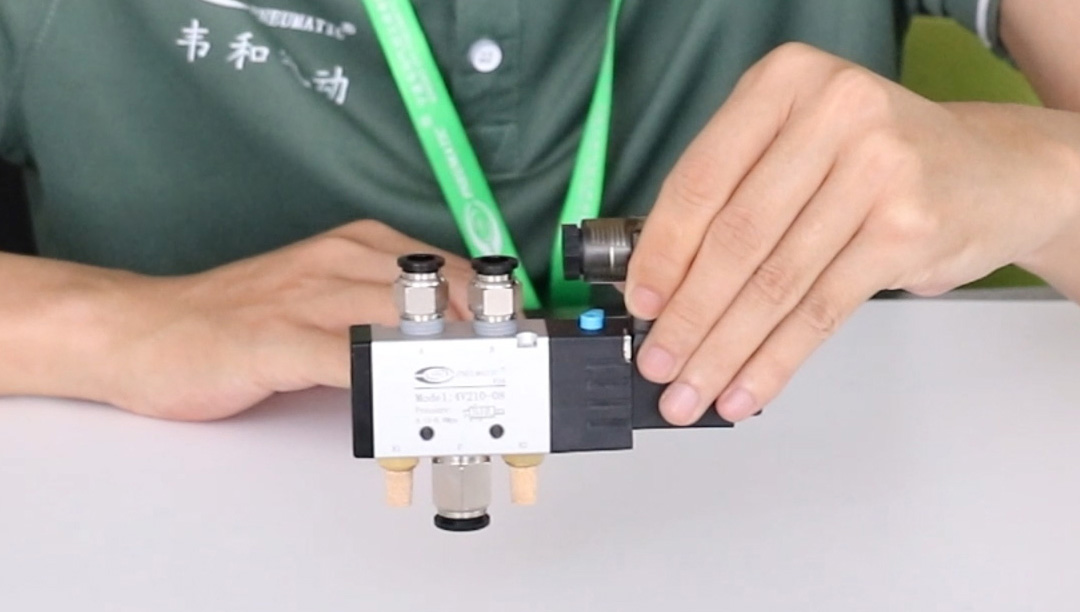

Vissez le connecteur scellé dans le Ports A,B,P de l'électrovanne, puis insérez le tuyau d'air pour le connecter au cylindre pneumatique.

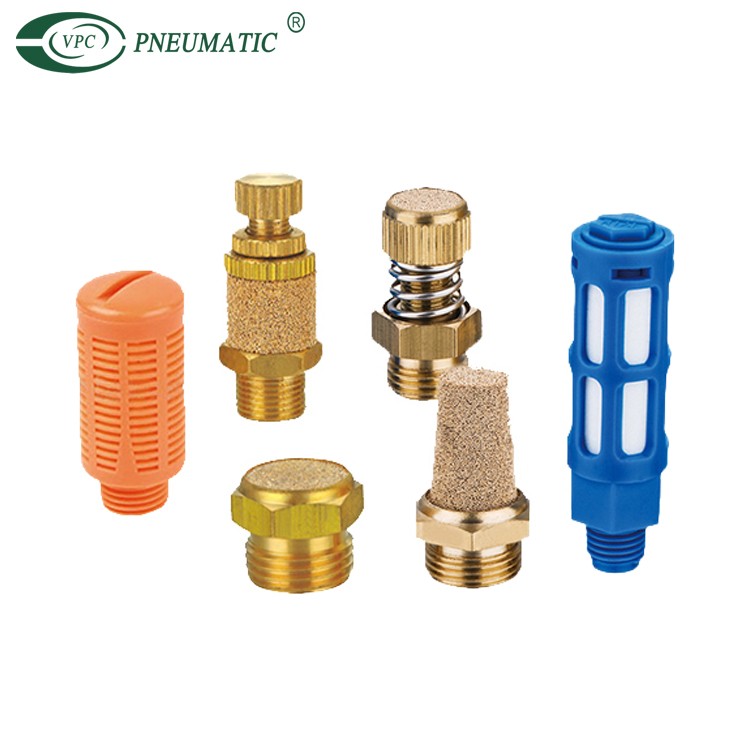

Le silencieux se visse dans les ports R1 et R2 de l'électrovanne pour réduire le bruit d'échappement.


② Instructions de câblage de la bobine de l'électrovanne

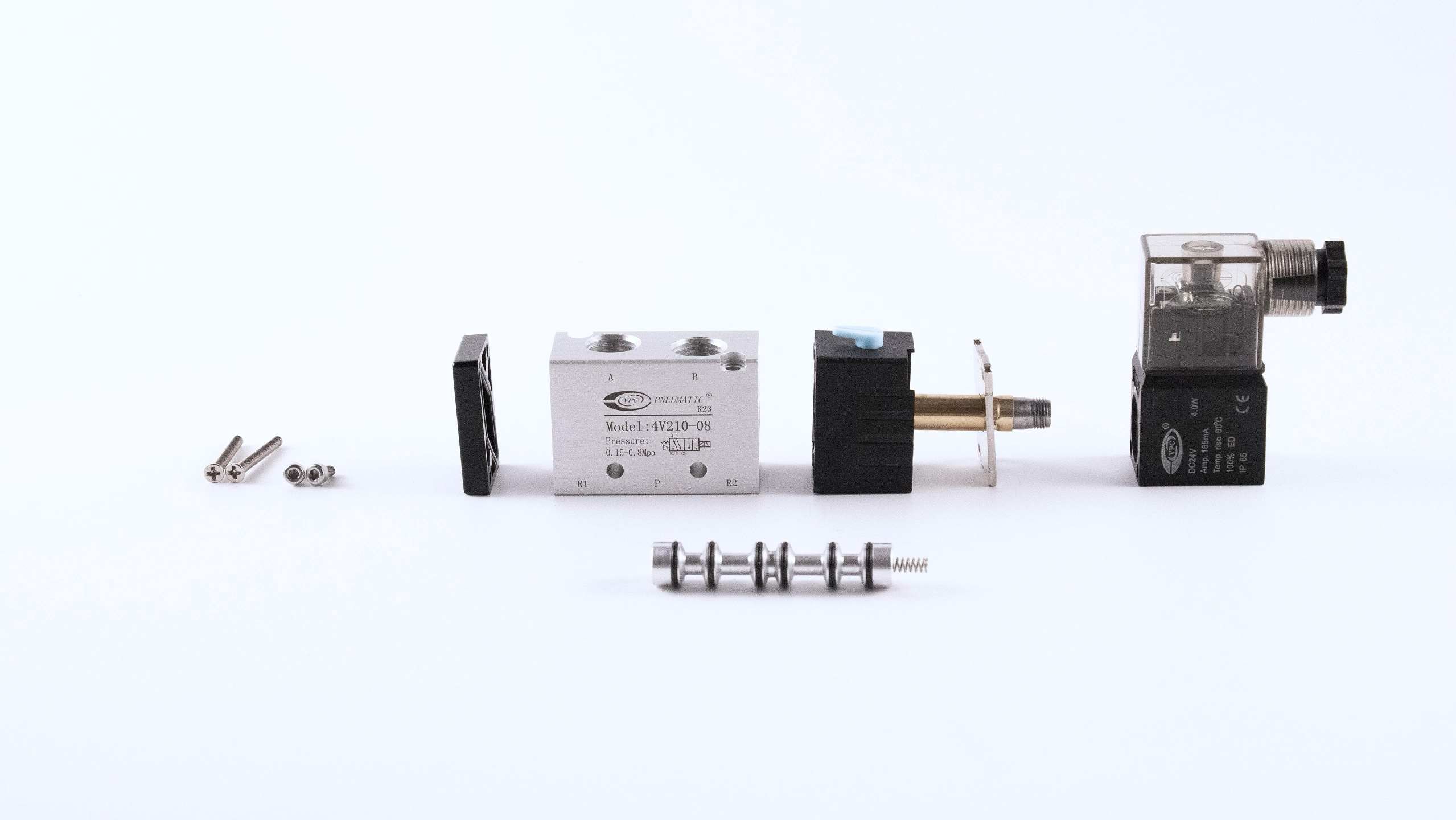

Avant de câbler l'électrovanne, l'écrou de la bobine peut être retiré manuellement pour démonter la bobine solénoïde afin de faciliter le câblage ultérieur. Une fois la bobine démontée, elle est divisée en bobine solénoïde, joint étanche, Terminal, couverture, et vis à tête ronde cruciforme.

*Remarque : Le joint d'étanchéité est très important, pensez à le remettre après l'avoir retiré.

4V210-08

③ Précautions de sécurité

- Assurez-vous que le système pneumatique est dépressurisé avant de commencer l'installation.

- Coupez l'alimentation électrique pour éviter tout démarrage accidentel.


3. Câblage

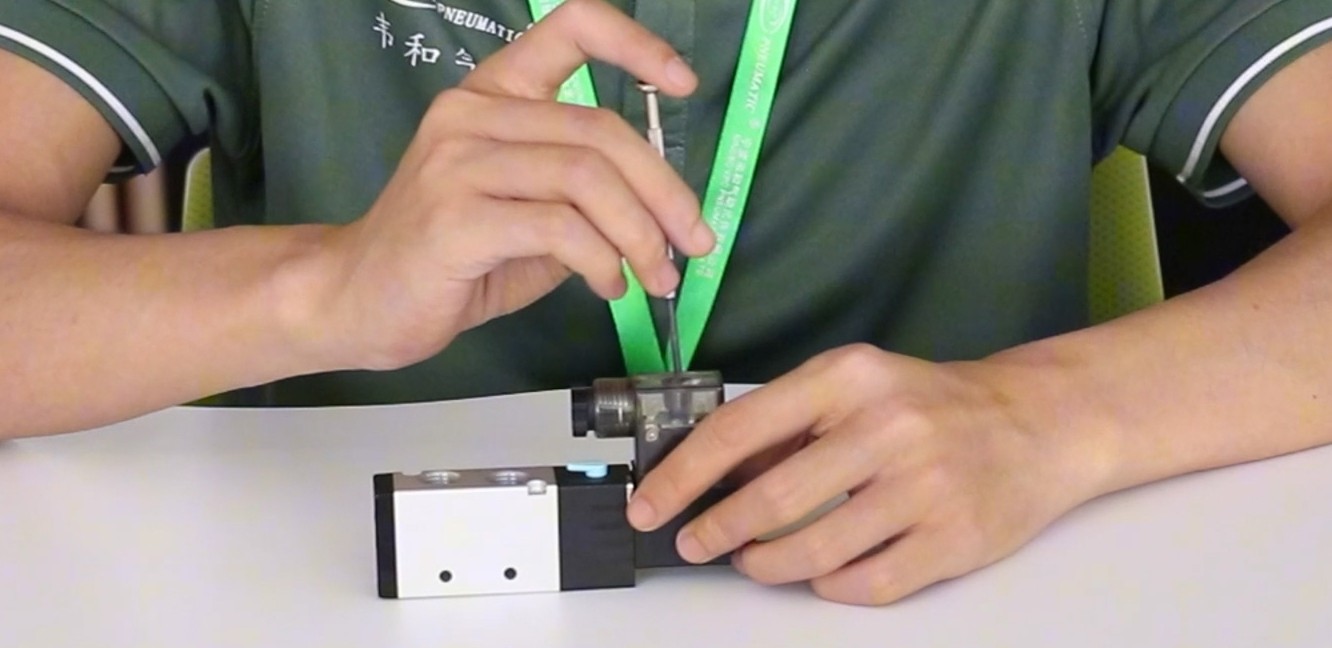

① Après avoir retiré le bobine solénoïde, utilisez un tournevis cruciforme pour dévisser les vis du couvercle et retirer le couvercle. Lorsque vous retirez le couvercle, certains connecteurs seront retirés ensemble. Poussez doucement les vis du couvercle de la bobine contre le côté de la colonne de montage pour faire sortir le connecteur.

② Il y a '+' et '-'pôles et marques de fil de terre sur le connecteur. Veuillez connecter les fils en fonction des besoins réels.

③ Peignez les fils avant le câblage et utilisez une pince à dénuder pour dénuder les fils après les avoir insérés dans le couvercle. Il est recommandé de dépouiller 4-5MM en longueur.


électrovanne pneumatiqueÉtape ①

4V21008Étape ②

Électrovanne 4v210Étape ③


④ Utilisez un tournevis pour desserrer la vis correspondant à la position du connecteur, et le plaque de pression sera automatiquement desserré. (Si la plaque de pression ne change pas après avoir desserré la vis, utilisez un tournevis pour la soulever.)

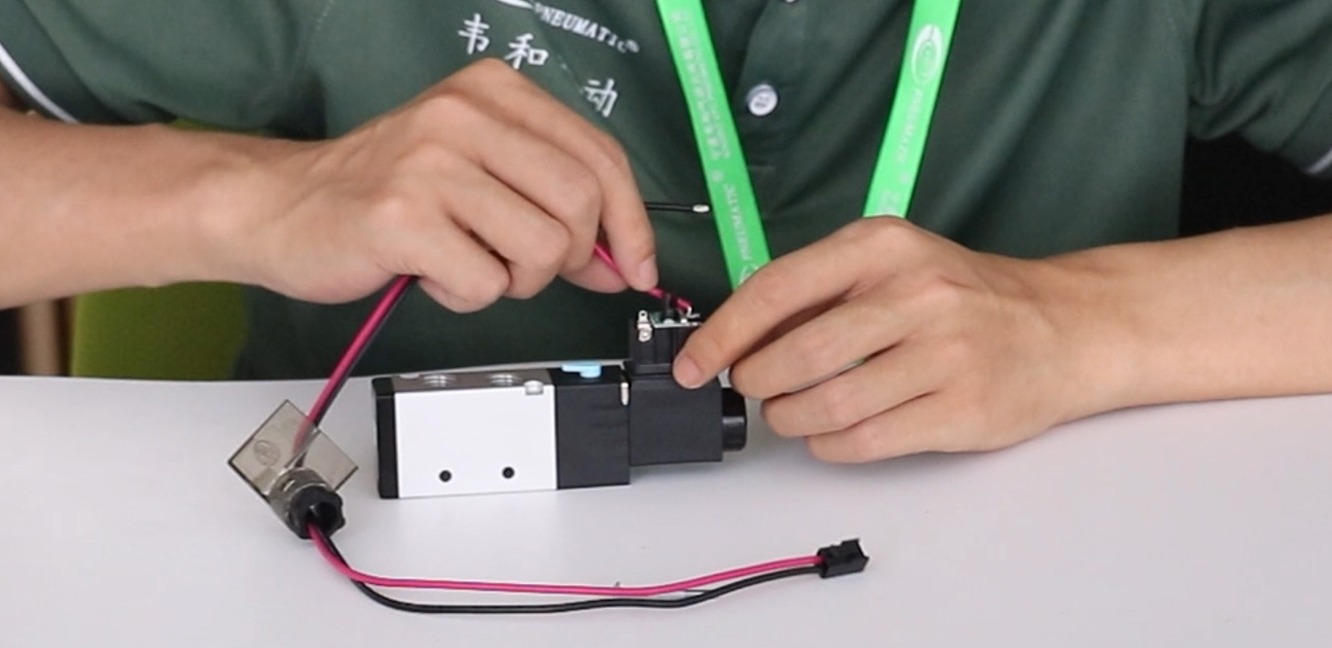

⑤ Vissez les fils dénudés ensemble dans le sens des aiguilles d'une montre, insérez-les dans les connecteurs et serrez les vis, le câblage doit être complètement inséré puis verrouillé. (Tirez légèrement sur le fil pour qu'il ne se détache pas état de verrouillage des fils) Suivez la même opération avec un autre fil à terminer.

⑥ Une fois le câblage terminé, restaurez les composants de la bobine et elle pourra être utilisée.

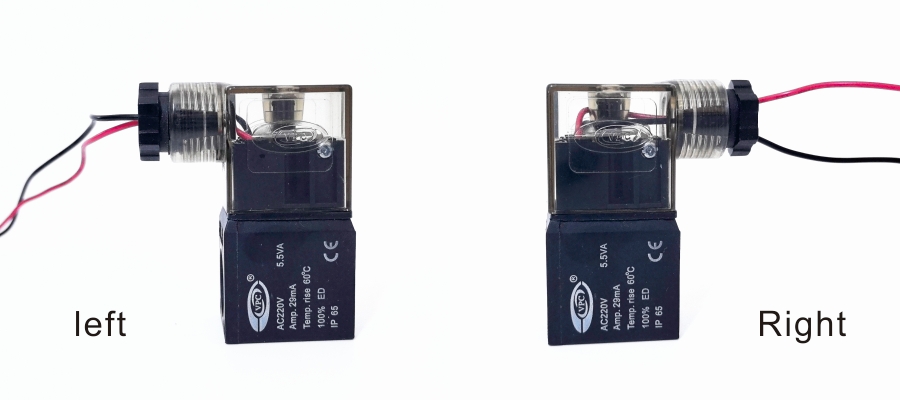

Remarque : le sens de la couverture peut être sélectionné selon les besoins réels.

bobine solénoïde

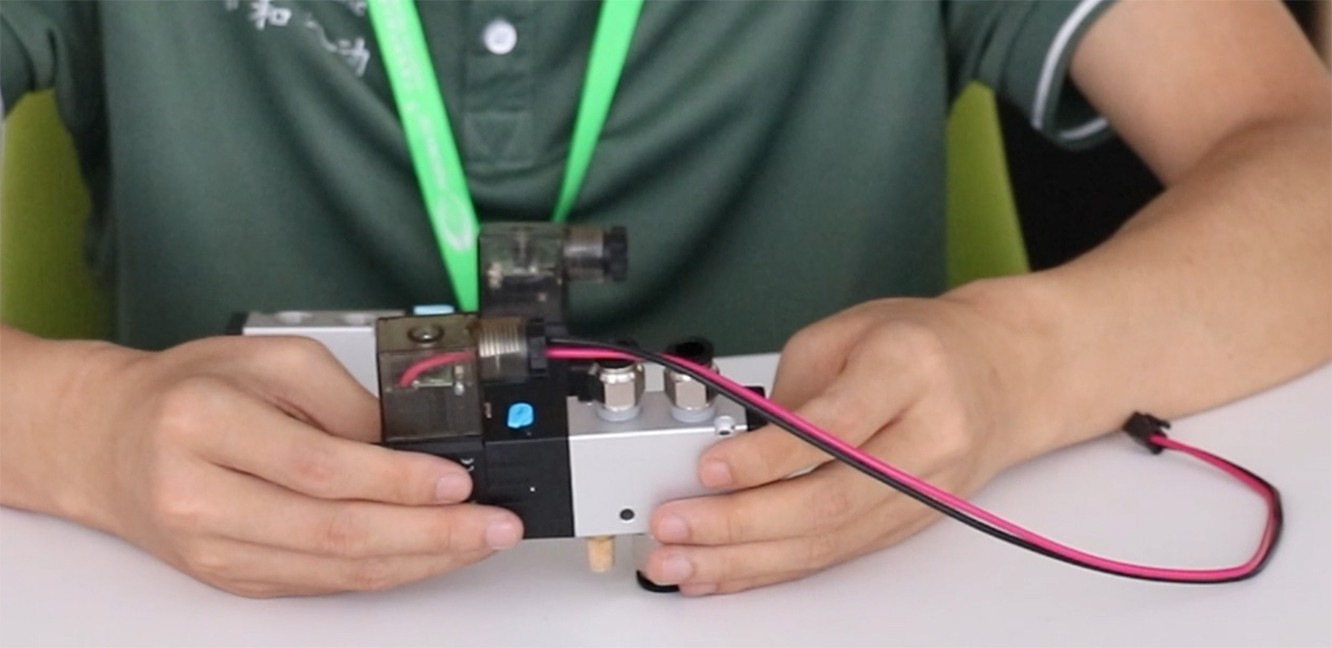

Ce qui précède est la méthode de câblage du électrovanne de connecteurs Din. Le électrovannes à fil conducteur dispose déjà d'une alimentation par contact, il vous suffit donc de connecter les pôles positif et négatif aux deux extrémités du cordon d'alimentation. Le vanne pneumatique enfichable Il suffit d'insérer le fil enfichable externe dans l'interface, puis de connecter l'alimentation.


pose d'électrovanne

4. Connexions électriques

- Confirmez la tension Exigences de l'électrovanne (par exemple DC 24 V 12 V, AC 120 V 220 V).

- Connecter les fils d'alimentation de l'électrovanne au '+' et '-' poteaux de l’alimentation électrique à l’aide des connecteurs appropriés.

- S'assurer du bon isolation et des connexions fermes pour éviter courts-circuits ou un câblage lâche.

- Familiarisez-vous avec le fonctionnement manuel du électrovanne pneumatique à l'avance pour les tests et l'utilisation d'urgence.


5. Testez l'installation

- Une fois tous les raccordements effectués, mettez progressivement la conduite d'air sous pression pour vérifier les fuites. Resserrez toutes les connexions si nécessaire.

- Mettre l'électrovanne sous tension pour tester le fonctionnement. Confirmez que la commutation de la vanne est normale, il y a pas de bruit anormal, non commutatif, fuite d'air et d'autres problèmes.

- Confirmez que le vérin fonctionne comme prévu et s'étend et se rétracte en douceur.


6. Derniers réglages et entretien

- Vérifiez régulièrement si les raccords du système d'air sont fermes et sans fuite.

- Vérifier le fonctionnement de l'électrovanne dans différentes conditions.

- Vérifiez que le cylindre pneumatique fonctionne comme prévu, s’étendant et se rétractant en douceur.



Voici les étapes d'installation et de câblage des électrovannes. Si vous avez des questions sur les électrovannes ou d'autres composants pneumatiques, n'hésitez pas à contacter VPC. Nous serons heureux de vous aider.


*Contenu original, si vous souhaitez reproduire ou citer merci de citer la source.
