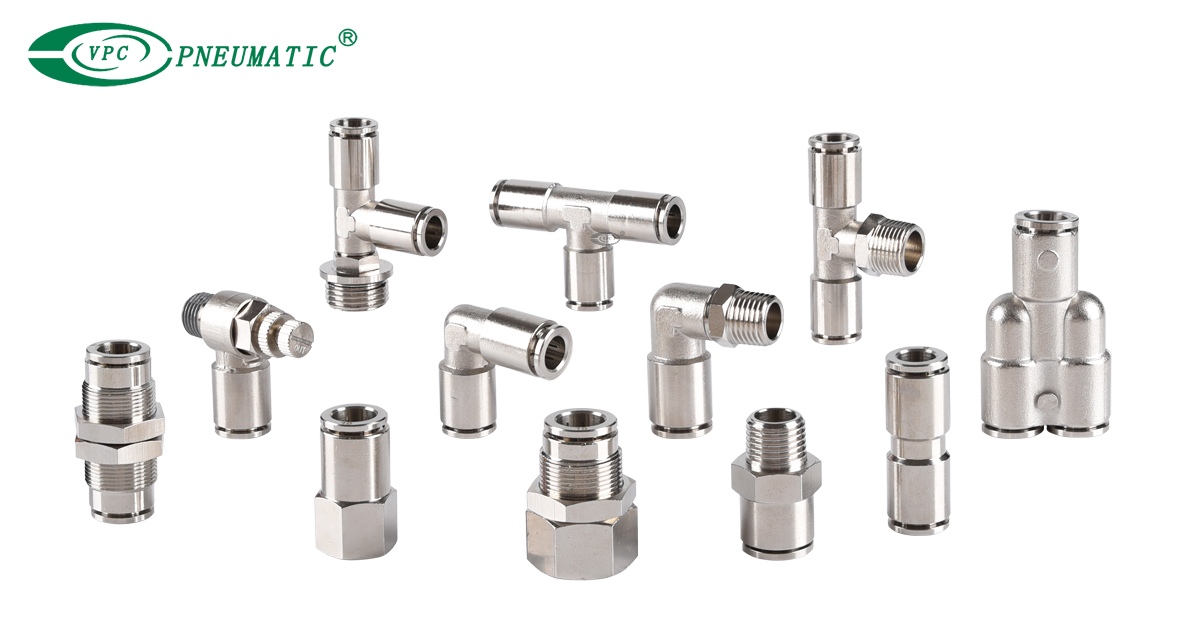

Les raccords à haute pression utilisent généralement des anneaux en caoutchouc ou des anneaux d'étanchéité en métal pour former un joint entre le joint et l'interface pour garantir que l'air ou le gaz comprimé est transmis sans fuite sous haute pression. Ils sont souvent utilisés dans les systèmes industriels qui doivent résister à la transmission de gaz à haute pression.
Résistance à haute pression: 870psi
Performances de scellement élevées: PTFE, bague d'étanchéité en métal
Méthodes de connexion multiples: connexion en file
Résistance à haute température et à la corrosion: utiliser des matériaux résistants à la corrosion tels que l'acier inoxydable, le laiton et le cuivre nickel.
1. Spécifications
| Type de produit | Raccord en laiton haute pression |
| Type d'ajustement | Raccord de tee, ajustement du coude, ajustement droit, etc. |
| Finition de surface | Placage en laiton naturel / nickel en option |
| Pression de travail maximale | 870 psi (6,0 MPa) |
| Pression d'éclatement | ≥ 2 600 psi (18 MPa) |
| Température de travail | -20 ° C à + 150 ° C (-4 ° F à + 302 ° F) |
| Type de connexion | Enfilé |
| Norme de thread | NPT / BSPT / BSPP (personnalisable) |
| Options de taille de thread | 1/8 ', 1/4 ', 3/8 ', 1/2 ' |
| Type de joint | Ruban de scellant en filetage / PTFE recommandé |
| Conformité | Rohs, portée |
2. Ajustement à haute pression vs ajustement pneumatique ordinaire
| Taper | Haute pression | Raccord pneumatique ordinaire |
| Plage de pression de travail | ≥1,0 MPa | ≤ 1,0 MPa (0,6 ~ 1,0 MPa) |
| Moyen de travail | Air à haute pression, azote, co₂, huile hydraulique, gaz d'essai, etc. | Air comprimé conventionnel, eau ou aspirateur (basse pression) |
| Matériels | Acier inoxydable, acier au carbone, cuivre nickel | Alliage d'aluminium, plastique, laiton ordinaire |
| Connexion | Connecteur rapide fileté, ferrule, métal | Connexion de filetage rapide ou ordinaire |
| Matériau de l'anneau d'étanchéité | Anneau de scellage PTFE / Metal | Viton / joint torique ordinaire |
| Application | Équipement de test à haute pression, systèmes de renforcement du gaz, Pipelines de réfrigération, équipement énergétique, etc. | Lignes de production automatisées, connexions de cylindres, Équipement d'emballage, machines alimentaires, etc. |
3. Application
Turbines de combustion / gaz naturel et moteurs CT
Équipement de détection et d'essai de gaz à haute pression
Système de contrôle hybride hydraulique pneumatique
Système de carburant liquide
Système de booster d'air (comme l'azote, l'hydrogène, l'oxygène et d'autres gaz à haute pression)
Compartiments de moteur à haute température
Systèmes de stockage et de carburant de GNL
4. Comment choisir des raccords pneumatiques?
① Dimensions
Diamètre extérieur du pipeline (OD)
Tailles métriques : 4 mm / 6 mm / 8 mm / 10 mm / 12 mm / 16 mm, etc.
Tailles de pouces : 1/8 '/ 1/4 ' / 3/8 '/ 1/2 ' / 3/4 '/ 1 ', etc.
Type de fil
NPT, BSPT, BSPP, ROSCA G, etc.
Fil masculin ou féminin.
Par exemple: 1/4 'BSP Thread: 1/4 représente le diamètre intérieur du tube connecté au fil féminin en pouces.
Graphique des dimensions du fil BSP
| Taille du fil | Threads par (pouce) | Pas | Diamètre majeur (OD) | Diamètre mineur (ID) | Longueur | ||||
| Pouce | MM | Pouce | MM | Pouce | MM | Pouce | MM | ||
| 1/8 | 28 | 0.0357 | 0.907 | 0.383 | 9.728 | 0.3372 | 8.565 | 0.1563 | 3.97 |
| 1/4 | 19 | 0.0526 | 1.337 | 0.518 | 13.157 | 0.4506 | 11.445 | 0.2367 | 6.012 |
| 3/8 | 19 | 0.0526 | 1.337 | 0.656 | 16.662 | 0.5886 | 14.95 | 0.25 | 6.35 |
| 1/2 | 14 | 0.0714 | 1.814 | 0.825 | 20.955 | 0.7336 | 18.633 | 0.3214 | 8.164 |
| 3/4 | 14 | 0.0714 | 1.814 | 1.041 | 26.441 | 0.9496 | 24.12 | 0.375 | 9.525 |
| 1 | 11 | 0.0909 | 2.309 | 1.309 | 33.249 | 11.926 | 30.292 | 0.4091 | 10.391 |
| 1¼ | 11 | 0.0909 | 2.309 | 1.65 | 41.91 | 15.336 | 38.953 | 0.5 | 12.7 |
| 1½ | 11 | 0.0909 | 2.309 | 1.882 | 47.803 | 17.656 | 44.846 | 0.5 | 12.7 |
| 2 | 11 | 0.0909 | 2.309 | 2.347 | 59.614 | 22.306 | 56.657 | 0.625 | 15.875 |
| 2½ | 11 | 0.0909 | 2.309 | 2.96 | 75.184 | 28.436 | 72.227 | 0.6875 | 17.463 |
| 3 | 11 | 0.0909 | 2.309 | 3.46 | 87.884 | 33.436 | 84.927 | 0.8125 | 20.638 |
| 4 | 11 | 0.0909 | 2.309 | 4.45 | 113.03 | 43.336 | 110.073 | - | - |
Articles de référence: différence entre le thread BSP et le NPT, G, R FIL
② Matériel

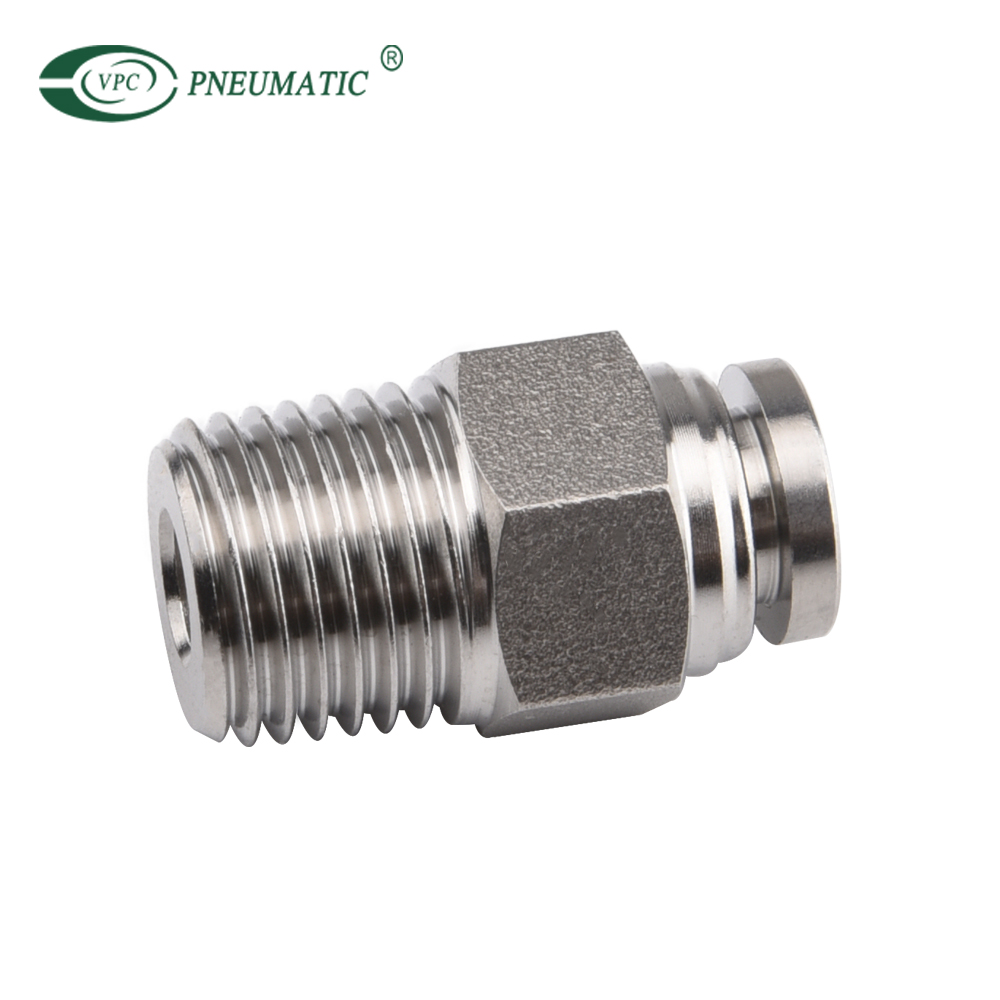

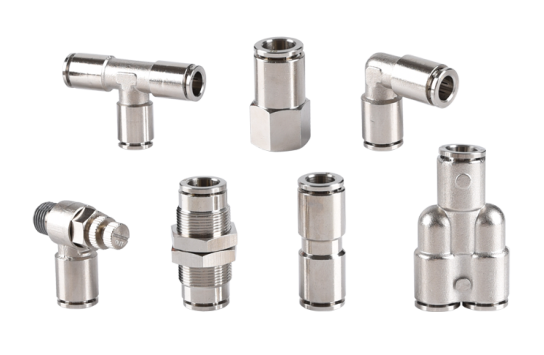

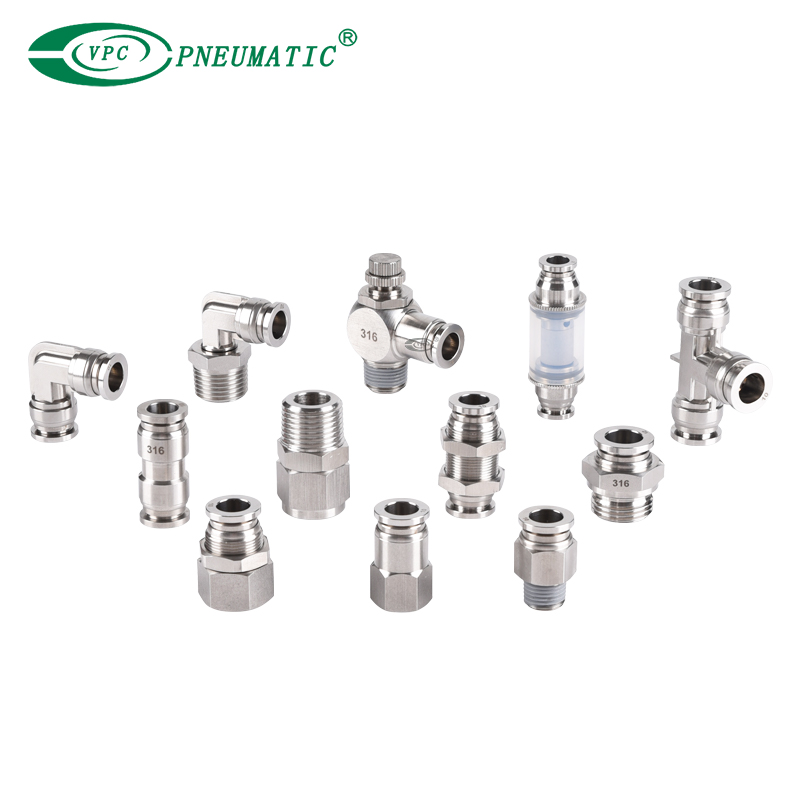

Raccord pneumatique en acier inoxydable

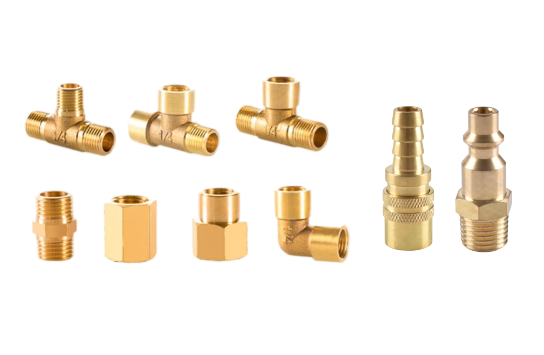

Ajustement pneumatique en laiton

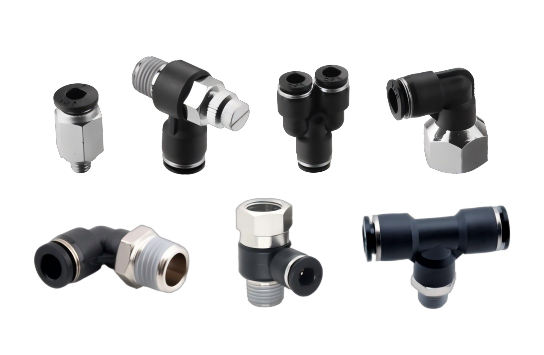

Raccord pneumatique en plastique
③ Types de connecteurs pneumatiques

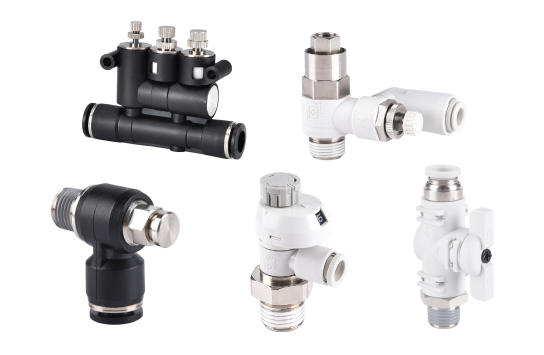

Notre entreprise possède différents types de connecteurs pneumatiques et fournit des catalogues de sélection , notamment: ajustement droit de fil masculin, ajustement droit de fil féminin, ajustement de la cloison, ajustement du coude, ajustement de tee-shirt, ajustement de réduction de type Y, ajustement en banjo, ajustement croisé, ajustement d'arrêt, etc.
④ Environnement d'installation
S'il est utilisé dans les industries alimentaires, médicaux ou d'essais, il peut avoir besoin de répondre à des spécifications spécifiques (telles que sans huile, propre, laiton de qualité alimentaire, etc.). Considérez également: s'il doit être résistant à la corrosion , s'il est exposé à l'extérieur , s'il est fréquemment démonté , etc.
Si vous avez des questions sur les accessoires en laiton à haute pression, veuillez consulter VPC pneumatique . Nous vous aiderons à choisir les meilleurs composants filetés.
