Différence entre le filetage BSP et le filetage NPT, G, R

Nombre Parcourir:471     auteur:VPC Pneumatique     publier Temps: 2022-10-29      origine:https://www.vpc-pneumatic.com/

1. Quelle est la taille du filetage BSP ?

BSP (British Standard Pipe Thread) est un Filetage de tuyau britannique à 55° avec un sommet et une racine arrondis, utilisé en Europe et dans le Commonwealth britannique.

Filetage BSP 1/4' : 1/4 représente le diamètre intérieur du tube connecté au filetage femelle en pouces.

Tableau des dimensions du filetage BSP

Taille de filetage

Fils par

(Pouce)

Pas

Diamètre majeur (OD)

Diamètre mineur (ID)

Longueur de jauge

Pouce

mm

Pouce

mm

Pouce

mm

Pouce

mm

1/8

28

0.0357

0.907

0.383

9.728

0.3372

8.565

0.1563

3.97

1/4

19

0.0526

1.337

0.518

13.157

0.4506

11.445

0.2367

6.012

3/8

19

0.0526

1.337

0.656

16.662

0.5886

14.95

0.25

6.35

1/2

14

0.0714

1.814

0.825

20.955

0.7336

18.633

0.3214

8.164

3/4

14

0.0714

1.814

1.041

26.441

0.9496

24.12

0.375

9.525

1

11

0.0909

2.309

1.309

33.249

1.1926

30.292

0.4091

10.391

1¼

11

0.0909

2.309

1.65

41.91

1.5336

38.953

0.5

12.7

1½

11

0.0909

2.309

1.882

47.803

1.7656

44.846

0.5

12.7

2

11

0.0909

2.309

2.347

59.614

2.2306

56.657

0.625

15.875

2½

11

0.0909

2.309

2.96

75.184

2.8436

72.227

0.6875

17.463

3

11

0.0909

2.309

3.46

87.884

3.3436

84.927

0.8125

20.638

4

11

0.0909

2.309

4.45

113.03

4.3336

110.073

- -





2. Qu'est-ce que le TNP fil?

American National Standard Pipe Thread est abrégé en normes nationales de filetage de tuyau, et le l'angle du filetage est de 60°.Selon la forme, le filetage est divisé en filetages de tuyaux droits scellés et en filetages de tuyaux coniques scellés. Différentes formes de courts-circuits à filetage mâle et femelle sont également différentes, telles que NPT (conique national des tuyaux), NPS (tuyau national droit), NPTF (National pipe taper-carburant et huile) ou NPSC (raccord droit national pour tuyaux) et ainsi de suite.

Filetage NPT 1/2' : 1/2 représente le diamètre intérieur du tube connecté au filetage femelle en pouces.




3. Quelle est la différence entre les threads npt et bsp ?Les filetages NPT et BSP sont-ils compatibles ?

La forme et les angles du filetage diffèrent et ne sont pas compatibles.

Le TNP est un 60° Filetage de tuyau conique American Standard avec un profil conique et un sommet et une racine plats du filetage.

BSP est un 55° Britanique sceller le filetage du tuyau avec un sommet et une racine arrondis.

fil npt vs bsp

4. Quelle est la différence entre les threads BSP, BSPP, BSPF, BSPM et BSPT ?

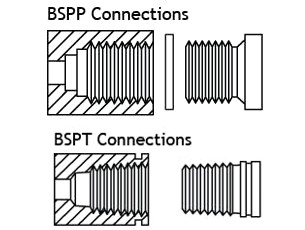

Les filetages BSP sont divisés en filetages de tuyaux droits BSPP et en filetages de tuyaux coniques BSPT par forme.

BSPP (British Standard Pipe Parallèle) est un raccord étanche à filetage droit à 55°.Dans la série de raccords VPC, les filetages BSPP sont disponibles par défaut avec un joint torique.

BSPF (tarauds manuels fins pour tuyaux standard britanniques) est le filetage de tuyau droit à filetage fin britannique à 55 ° à connexion non scellée, mais maintenant, on utilise essentiellement le filetage BSPP qui fait directement référence au filetage BSPF.Le filetage BSPF de la nouvelle norme BS EN ISO-228-1 peut être remplacé par le filetage G. BSPP=BSPF=fil G

BSPT (cône de tuyau standard britannique) est un filetage de tuyau conique à 55° pour les connexions scellées britanniques, également connu sous le nom de filetage PT (avec joint torique par défaut dans la série de raccords VPC), qui a une conicité de filetage de 1:16 et est généralement utilisé dans les industries de l'eau et du gaz.L'ancienne norme pour le BSPT était BS 21, et dans la nouvelle norme, BS EN 10226-1, il peut être remplacé par le filetage R (Rc), c'est-à-dire que les filetages BSPT (PT) et R (Rc) sont compatibles.Les filetages R (Rc) peuvent être remplacés dans la nouvelle norme BS EN 10226-1. BSPT(PT) = R(Rc)(Le BSP par défaut fait référence au filetage BSPT de la série de tuyaux VPC.)

BSPM (British Standard Pipe Mécanique) est un ancien standard pour les fils britanniques.Il peut être remplacé par le filetage G dans la nouvelle norme BS EN ISO-228-1, c'est-à-dire que les filetages BSPM, BSPF, BSPP et G sont compatibles.


bspp contre bspt

5. Quelle est la taille du filetage G & ZG ?

G (de Gas pipe/allemand Gewinde) est un raccord britannique non étanche. Filetage de tuyau droit à 55°, qui peut être scellé en ajoutant un joint torique ou un joint. Dans la série de connecteurs VPC, le filetage G est livré par défaut avec un joint torique.

Il existe deux types de filetages G : mâle et femelle.Les filetages G avec joints toriques conviennent aux canalisations basse pression supportant des charges statiques.Dans les canalisations basse pression supportant des charges statiques, l'élasticité et la compressibilité des joints toriques peuvent combler les espaces entre les filetages lors du serrage, formant ainsi une étanchéité efficace.Dans le même temps, l'élasticité du joint torique peut compenser le déplacement du pipeline causé par les changements de température ou les vibrations, améliorant ainsi l'effet d'étanchéité et empêchant les fuites de fluide.

ZG est un Filetage de tuyau conique à 55° pour connexion étanche.La conicité est de 1:16.Il est généralement utilisé pour les raccords de conduites d'eau et est couramment utilisé dans les pays européens.Le filetage ZG peut être remplacé par Rc (filetage femelle) dans la nouvelle norme, c'est-à-dire que les filetages ZG et RC sont compatibles.




6. Les filetages G sont-ils compatibles avec NPT ?

NON.L'angle et le pas de filetage (filetages par pouce) des filetages G et NPT sont différents.


7. Quelle est la taille du filetage R ?

Le fil R (de l'allemand rohr) est un nom collectif pour Filetages de tuyaux scellés à 55° avec un sommet et une racine arrondis.

Rp - Filetages droits femelles étanches à 55°, ces filetages sont principalement utilisés dans des environnements à haute température, haute pression ou à l'intérieur des systèmes de lubrification.

Rs - Filetages mâles droits scellés à 55°

Rc - Filetage femelle conique étanche à 55° avec une conicité de 1:16, de nos jours, communément appelé fil R.

R1 - Filetage mâle conique étanche à 55°.Filetage femelle droit (Rp) + Filetage mâle conique (R1), 'droit/conique' ajuster.

R2 - Filetage mâle conique étanche à 55°.Filetage femelle conique (Rc) + Filetage mâle conique (R2), 'cône/cône' ajuster.




8. Quelle est la différence entre les filetages BSPT et NPT ?

L'angle et le pas (fils par pouce) des filetages sont différents. BSPT est de 55° et NPT est de 60°.

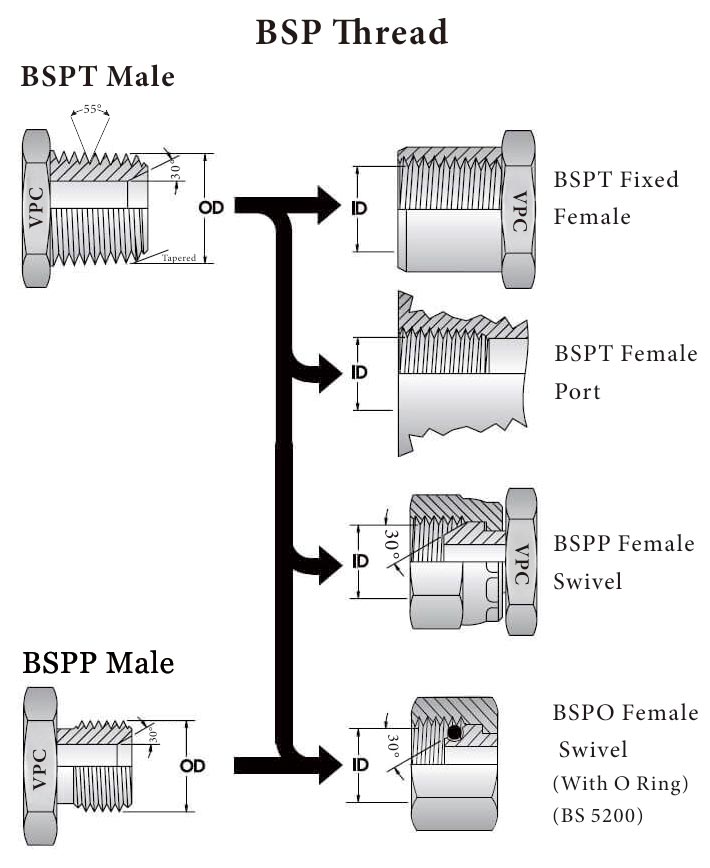

9. Comment identifier les threads BSP ?

fil de bsp


10. BSP et G sont-ils identiques ?

Dans un sens, c'est pareil. Selon la dernière norme BS EN ISO-228-1, le filetage G est le même que la norme de filetage BSPP sous la branche de filetage BSP et peut être utilisé de manière compatible.À la fin de l'article, vous trouverez les dernières normes pour différents threads afin de vous aider à les différencier.


11. Les threads R et G sont-ils compatibles ?

Incompatible, les deux suivent des normes de filetage différentes.R (Rc) est un filetage femelle conique à 55° et G est un filetage de tuyau droit à 55°.


12. Le BSPP est-il identique au BSP ?

BSPP est une branche de la norme britannique BSP sur les filetages de tuyaux à 55°.BSPP est un filetage de tuyau droit britannique scellé à 55°.




13. Que signifie G en termes de taille de tuyau ?

Par exemple : G1/4',1/4 fait référence au diamètre intérieur du tube en pouces.


14. Pouvez-vous connecter le BSPP au NPT ?

Non, l'angle et le pas (filetages par pouce) des deux filetages sont différents.


15. Quelle est la différence entre les filetages BSP et BSPT ?

BSPT est une subdivision du BSP britannique 55° Norme de filetage de tuyau.

BSPT est un filetage de tuyau conique britannique scellé à 55°.


16. BSP et BSPT sont-ils interchangeables ?

La plupart des usines utilisent BSP pour faire référence à BSPT, mais les données réelles de mesure du filetage prévalent.


17. Fil BSPP vs BSP vs G vs PF ?

Les filetages BSPP, BSPF (PF) et G sont tous conformes à la norme BS EN ISO-228-1 et peuvent être compatible.Tous les quatre sont des fils impériaux.




18. Fil BSPT vs PT vs R vs ZG ?

BSPT(PT),RRC et les filetages ZG sont tous conformes à la norme BS EN 10226-1 et peuvent être compatible.


Normes internationales de filetage G, BSPP, BSPT, R

G - Britanique filetage de tuyau parallèle non scellé (Normes internationales : BS 2779, BS EN ISO 228-1, ISO 7-1)

BSPP - Filetage de tuyau parallèle standard britannique (Normes internationales : BS 2779, BS EN ISO 228-1, ISO 7-1)

BSPT - Filetage conique pour tuyau standard britannique (Normes internationales : BS 21, BS EN 10226-1, ISO 7-1)

R (Rp, Rs, Rc, R1, R2) - Britanique filetages de tuyaux coniques (Normes internationales : BS 21, BS EN 10226-1, ISO 7-1, DIN 2999)

Tous les quatre font partie de la famille Whitworth Thread.


Les spécifications et les données des fils peuvent varier selon les différents types de machines.Si vous ne pouvez pas confirmer la taille de fil dont vous avez besoin, veuillez Contactez-nous, VPC Pneumatique vous aidera à choisir le meilleur composant de filetage.
