Régulateur électro-pneumatique pour la coupe du laser ITV-GJ: Éliminez les bavures et les scories

◆ Site Web de langue espagnole officielle VPC

Votre machine de coupe laser est-elle confrontée aux problèmes suivants:

• Les bavures et les scories sont toujours présents sur des surfaces coupées?

• Perçage lent et inefficace sur des plaques épaisses?

• Surfacturation et déformation à des coins pointus pendant la coupe à grande vitesse?

• L'augmentation de la consommation d'azote et d'autres gaz d'assistance faisant augmenter vos coûts d'exploitation?

Ces problèmes courants dans la coupe laser sont souvent liés à un contrôle de pression d'assistance instable ou inexact.

Solution: Utilisez un régulateur de pression électronique ITV-JG pour assurer une sortie de pression stable.

1. Pourquoi le contrôle de la pression est-il critique dans la coupe laser?

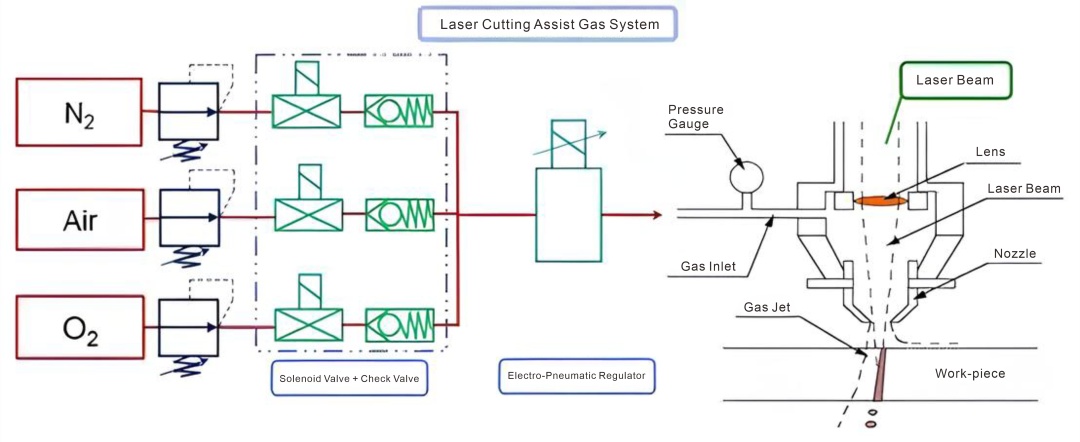

Les machines de découpe laser utilisent différents gaz auxiliaires pour couper différents matériaux. La pression et le débit du gaz auxiliaire nécessitaient varient en fonction de l'épaisseur du matériau de coupe. Le contrôle précis du gaz auxiliaire est un facteur clé pour atteindre une coupe de haute qualité.

A généralement les fonctions suivantes:

① Combustion et réaction : par exemple, en utilisant de l'oxygène pour couper l'acier au carbone. L'oxygène réagit chimiquement avec des métaux à haute température pour accélérer le processus de coupe.

② souffler des scories : fonction centrale. Le gaz doit être à la bonne pression et au débit pour souffler rapidement et soigneusement le résidu métallique fondu au moment où le faisceau laser coupe le métal, formant ainsi une incision lisse et propre.

③ Protection et refroidissement : par exemple, en utilisant de l'azote pour couper l'acier inoxydable. L'azote à haute pureté peut isoler efficacement l'air, prévenir l'oxydation de l'incision et protéger la lentille optique de la contamination et des dommages.

2. VPC Product Solutions: Module ITV-JG

Le module intégré de coupe laser ITV-JG est une unité de commande de gaz compacte combinant un régulateur électro-pneumatique ITV et une valve solénoïde à grande vitesse . Conçu pour les systèmes de coupe laser CNC, il offre une régulation précise de la pression et une commutation de gaz rapide.

① régulateur électro-pneumatique ITV

Le régulateur pneumatique électronique ITV est principalement utilisé dans la machine de découpe laser pour régler la pression de gaz, afin de contrôler la quantité d'injection de gaz dans la tête de coupe.

• Contrôle du signal électrique avec capteur de pression intégré pour la rétroaction en boucle fermée.

• Capable de contrôler simultanément trois gaz ( O₂ / N₂ / Air ).

• Prend en charge le contrôle à distance et programmable.

• Précision de contrôle élevée et réponse rapide.

• Plusieurs modèles disponibles : les fabricants peuvent choisir différents types de vannes proportionnelles électriques en fonction de différentes conditions de travail et des demandes du marché. Par exemple, l'équipement de coupe haute puissance est généralement équipé de vannes proportionnelles électriques à haute tension pour obtenir une coupe rapide.

ITV 1030

ITV 2050

ITV 2090

② Solenoïde à grande vitesse

Utilisé pour contrôler avec précision l' ouverture et la fermeture des gaz auxiliaires pendant la coupe du laser pour améliorer la qualité et l'efficacité de la coupe.

• Convient aux environnements à haute pression.

• Sélection de gaz à deux voies / trois voies , clapet anti-retour intégré interne.

• Convient à l'oxygène à haute pression , d'azote et à l'air comprimé.

• Structure à action directe , pas besoin d'air comprimé externe comme source d'air pilote.

3. Module ITV-JG vs régulateur de pression traditionnel

4. FAQ

① Peut-il remplacer directement la valve proportionnelle électrique de marques telles que SMC / Festo?

Oui. ITV-JG est conçu comme une norme de l'industrie en interface électrique ( 0-10V / 4-20mA ) et une connexion de la ligne de gaz, et peut être facilement remplacée dans la plupart des cas.

② Comment réalise-t-il la commutation automatique entre l'azote et l'oxygène?

Le module intègre un solénoïde et une fonction de réglage à double pression . Votre système CNC n'a besoin que de donner un signal de commutation, et le module peut automatiquement fermer / ouvrir le chemin de gaz correspondant et passer immédiatement à la valeur de pression préréglée de l'azote ( haute pression ) ou d'oxygène ( basse pression ). L'ensemble du processus est rapide et transparent.

③ L'installation et la mise en service sont-elles compliquées?

L'installation est très simple . En raison du degré élevé d'intégration, vous n'avez qu'à connecter l'entrée d'air, la sortie d'air et les fils d'alimentation / signal. Nous fournissons des manuels d'installation détaillés et un support technique en ligne.

④ Est-il compatible avec les machines de découpe laser de différentes marques?

Tant que votre système CNC d'équipement peut fournir des signaux de contrôle analogiques standard 0-10 V ou 4-20mA, il peut être parfaitement compatible avec ITV-JG.

La coupe laser est largement utilisée dans les champs de l'automobile, de la construction navale , de l'aviation, de l'industrie nucléaire , de la fabrication de machines, de l'acier, du pétrole , textile , etc. Les produits VPC peuvent être parfaitement appliqués à divers équipements de coupe laser. Si vous êtes intéressé par ce produit, veuillez contacter VPC Pneumatic!
