Qu'est-ce que les cylindres à faible frottement？

◆ Site Web de langue espagnole officielle VPC

La série VQ de de nouvelle génération incorpore une cylindres à faible friction à faible comité de métal structure de scellement de l'espace et des bagues de guidage à billes , surmontant efficacement les limites des cylindres à faible friction conventionnels. Ceux-ci incluent:

• Série VQM Cylindres de frottement faibles résistants à la charge latérale

• Vqq Series compactes Cylindres à friction compacte

• Série VQP Single Aging Fow Friction Cylinders

Ces cylindres sont largement utilisés dans des industries telles que le traitement du verre , de céramique , de fabrication de semi-conducteurs et l'usinage et le broyage des composants mécaniques.

Vqq Series compactes Cylindres à friction compacte

Série VQM Cylindres de frottement faibles résistants à la charge latérale

1. Charge latérale résistant à un cylindre à faible frottement - série VQM

Conçu pour la pression , uniforme de pression , à basse vitesse , une frottement basse haute pression, une action à haute vitesse et à haute fréquence.

Principe de travail : Cette série utilise une conception intégrée de conception de billes et des bagues de guide de balle, en tirant parti de la technologie de scellement de l'écart pour réduire la résistance du glissement tout en améliorant la capacité de charge latérale.

Caractéristiques clés :

• Résistance à la charge latérale supérieure : les roulements à billes intégrés prennent en charge les forces latérales élevées, ce qui les rend adaptées aux conditions de montage non idéales .

• Agtuation de frottement ultra-bas : la résistance glissante est aussi faible que 0,005 MPa , vitesses de support de 0,3 mm / s (ultra-bas) à 1000 mm / s (actionnement à grande vitesse).

• Durée de vie prolongée : évaluée pour 10 000 km d'opération ou 100 millions de cycles alternatifs.

• Stabilité élevée : friction cohérente dans le temps, en maintenant la précision du contrôle de la force dans 0,05 N.

• Conception sans huile : réduit les coûts de maintenance tout en se conformant aux besoins en salle blanche.

2. Cylindre compact à faible frottement - série VQQ

Organisé pour une basse pression, une basse vitesse, une vitesse uniforme et un minimum de friction .

Principe de travail : cette série présente un joint de fluoropolymère combiné à une structure de scellement de l'espace et à des bagues de guidage à billes, assurant une faible frottement ( seulement 0,05 N résistance au glissement) et une conception compacte.

Caractéristiques clés :

• Ultra-mince et compact : 30% plus fin que les cylindres traditionnels, idéal pour les espaces confinés.

• Opération stable à basse vitesse : aucun effet de glissement de bâton à 0,3 mm / s , tandis que les versions à grande vitesse prennent en charge jusqu'à 3000 mm / s.

• Contrôle de la force de précision : fluctuation de la force inférieure à 0,05 N , adaptée aux opérations délicates sensibles à la force.

• Réponse à grande vitesse et à haute fréquence : atteint jusqu'à 50 cycles par seconde dans les applications courtes.

Industrie de l'automatisation industrielle

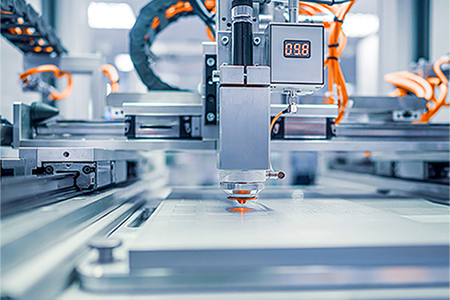

Industrie de l'usinage de précision

3. Cylindre à faible frottement à action unique - série VQP

Idéal pour les applications contrôlées par la force , à faible friction .

Principe de travail : utilise une structure sans piston ( tige de piston creuse ) et une technologie de scellement de l'espace, réalisant une contraction à action unique via le contrôle de la force externe. Cette conception offre une résistance glissante extrêmement faible et invariante dans le temps.

Caractéristiques clés :

• Zero Stick Slip - maintient le mouvement lisse même à moins de micro-déplacements de 0,01 mm.

• Conception sans piston - Structure coaxiale du piston et des tiges minimiser la résistance du glissement.

• Sortie de poussée stable - Déviation de la pression radiale <3 µm , garantissant une poussée cohérente même dans les configurations multi-cylindres.

• Friction ultra-bas et contact souple - force de sortie contrôlée dans ± 0,01 N , avec stabilité à long terme.

• Contrôle linéaire de haute précision - facilite le mouvement linéaire très précis.

• Applications à double action - Deux cylindres VQP peuvent être combinés pour une précision de poussée améliorée, en maintenant une force égale dans les directions d'extension et de rétraction.

Comment sélectionner un cylindre à faible frottement?

① pour le contrôle de la pression avec des variations de pression fine

② pour couper les verres en tant que lentilles, nécessitant une force constante

③ Contrôle des tensions répondant à une très basse pression et aux variations de pression infime

④ Pour le transfert de composants de précision, etc., qui nécessitent une action à faible ou uniforme d'actionnement

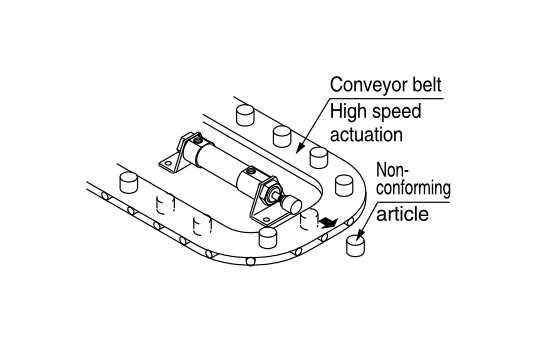

⑤ Pour éliminer les articles non conformes nécessitant une actionnure à grande vitesse

⑥ Pour les opérations de poinçonnage nécessitant une actionnariat à haute fréquence

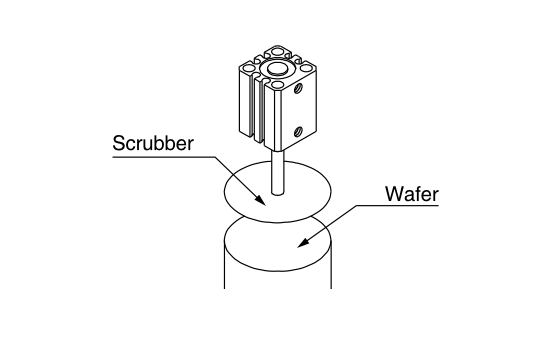

Polirations

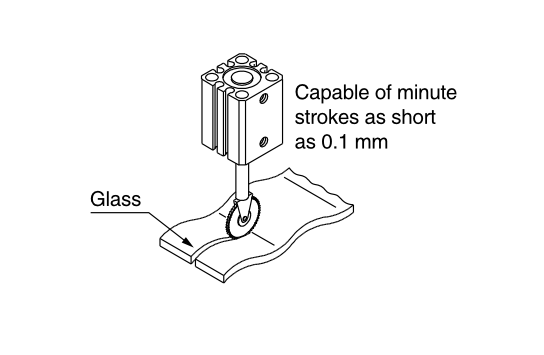

Couper des surfaces ondulées

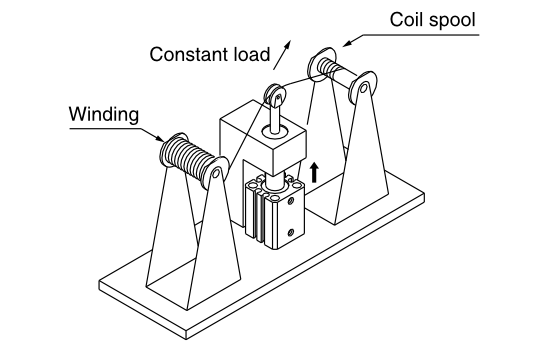

Enroulement de la bobine

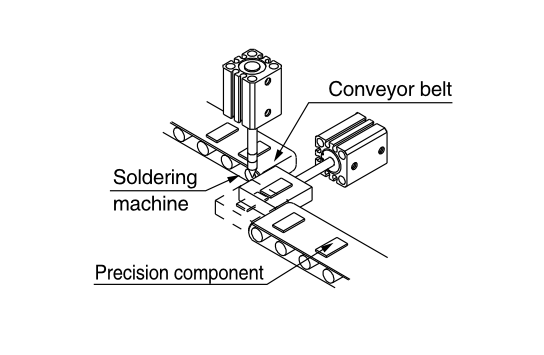

Transfert de composants de précision

Élimination des articles non conformes

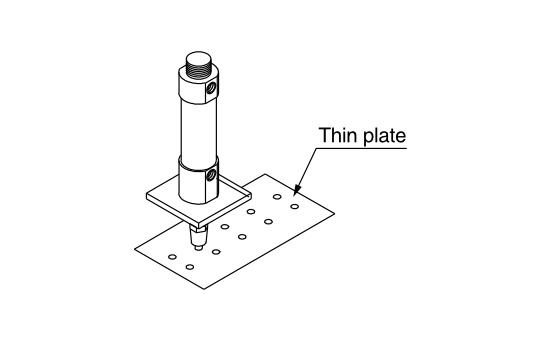

Perforation

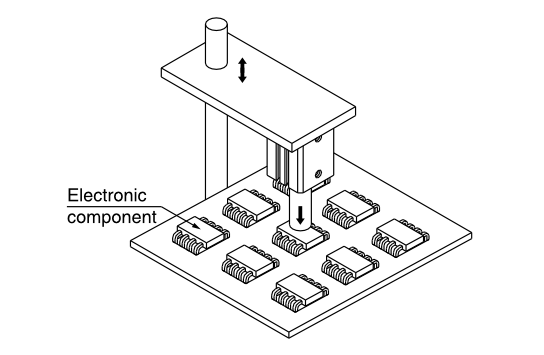

Inspection et montage d'un composant électronique

Contrôle linéaire de haute précision

Enroulement de la bobine

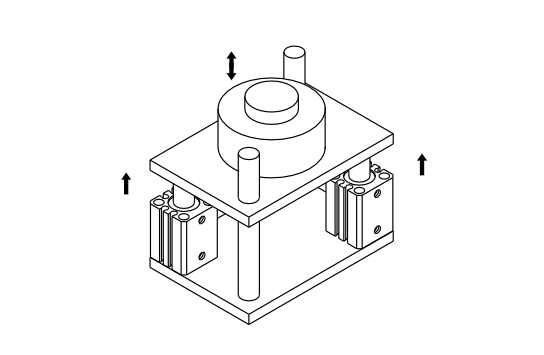

Deux applications de cylindre à faible frottement VQP

⑦ Pour le contrôle de la presse de divers appareils de broyage

⑧ pour l'ingénierie de fabrication à couches minces

• Unité de commande de tension pour les machines à fente et les enrouleurs

• Contrôle des tensions pour les machines à imprimer de la gravure

• Contrôle des tensions pour divers équipements de fabrication à couches minces pour les cristaux liquides

• Contrôle des tensions pour divers équipements de fabrication à couches minces industrielles

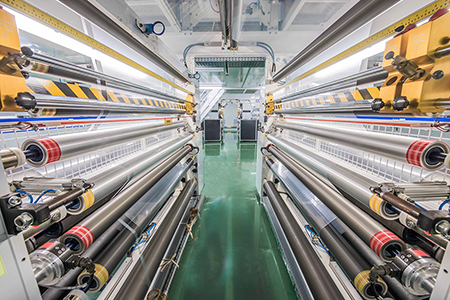

Industrie de la fabrication de couches minces

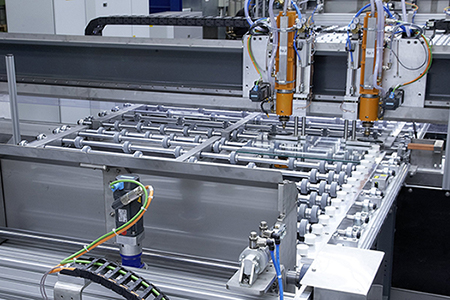

Industrie de la fabrication de verre

Ce qui précède est les caractéristiques , du principe de travail et les exemples d'application des cylindres à faible frottement de la série VQ dans diverses industries. Si vous ne savez pas comment choisir un cylindre à faible frottement approprié, veuillez contacter VPC pneumatique . Nous serons heureux de vous aider!
