Qu'est-ce qu'un vérin pneumatique coulissant ?

Le cylindre de table linéaire est une table linéaire de précision intégrée avec des guides et des rails combinés à des roulements à rouleaux croisés pour isoler le support de charge du mouvement des doubles tiges et des joints de piston.Les pare-chocs en caoutchouc ou les amortisseurs arrêtent la table coulissante et peuvent être associés à un ajusteur de course pour un positionnement précis ;disponible pour l'extension, la rétraction ou les deux extrémités dans des plages de 0-5 mm, 0-15 mm et 0-25 mm.L'option de verrouillage d'extrémité empêche la chute de la table coulissante dans les applications verticales, ce qui améliore la sécurité en cas de perte de pression d'air.

Le principe de fonctionnement du cylindre de la table coulissante est que le cylindre charge la glissière pour effectuer un mouvement alternatif linéaire, et la course de la poussée dépend de la longueur de la tige de guidage.Selon la taille de la force nécessaire au travail pour déterminer la force de poussée et de traction sur la tige de guidage.Généralement utilisé dans l'impression, les semi-conducteurs, le contrôle de l'automatisation, la robotique et d'autres industries.

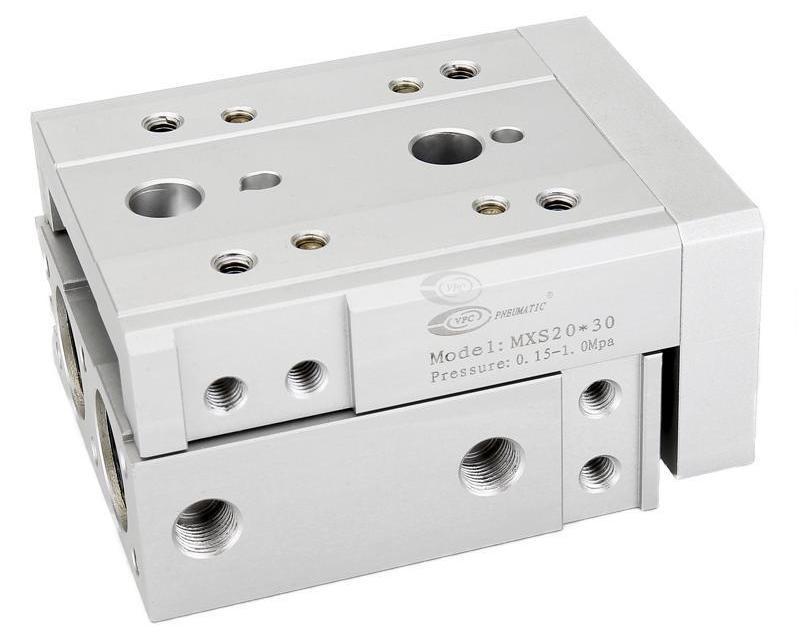

Cylindre coulissant MXS

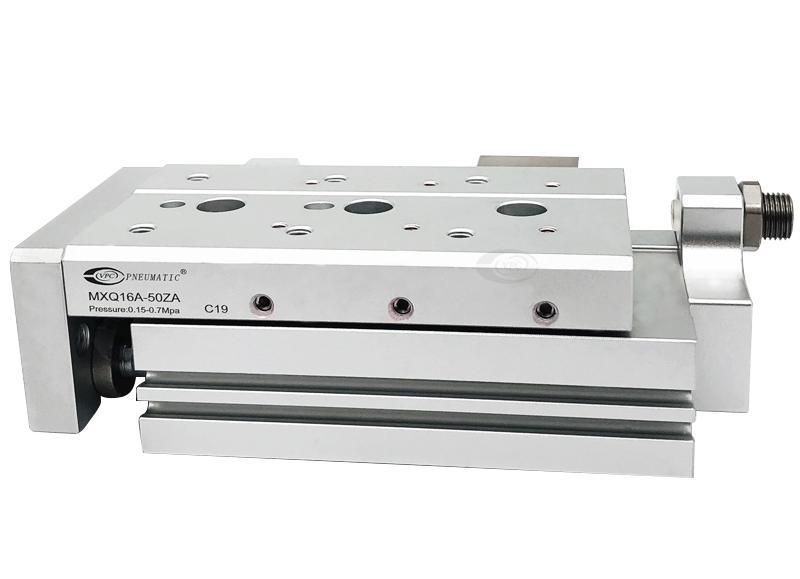

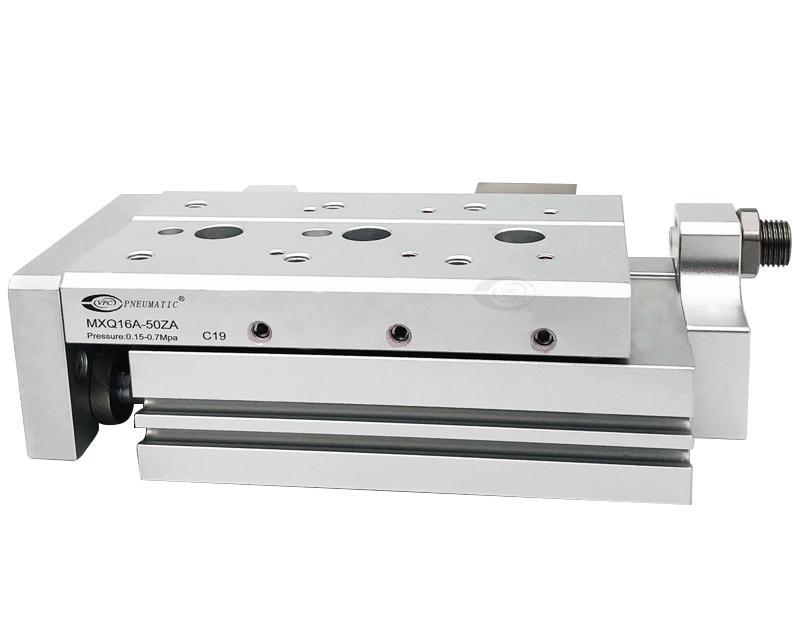

Cylindre de table linéaire de précision MXQ

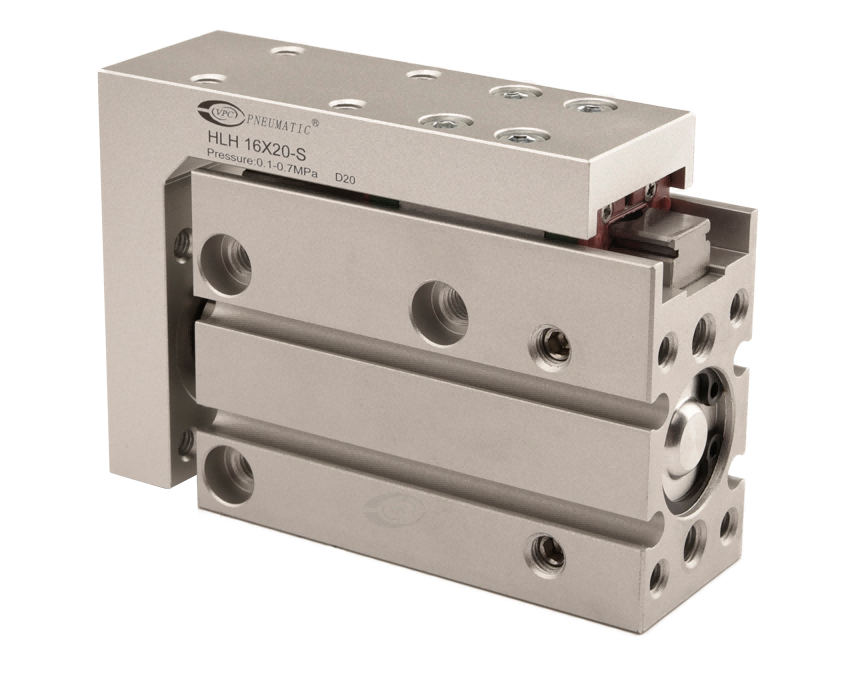

Cylindre de table linéaire de précision à largeur étroite

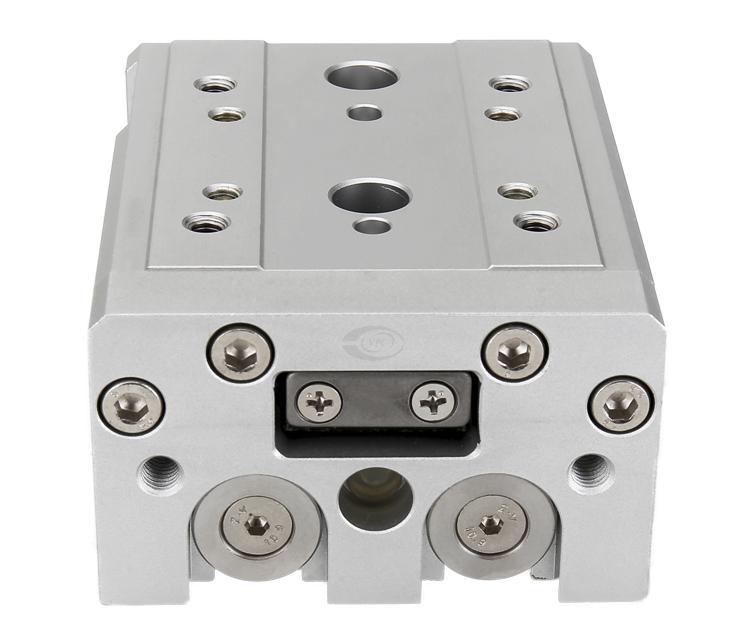

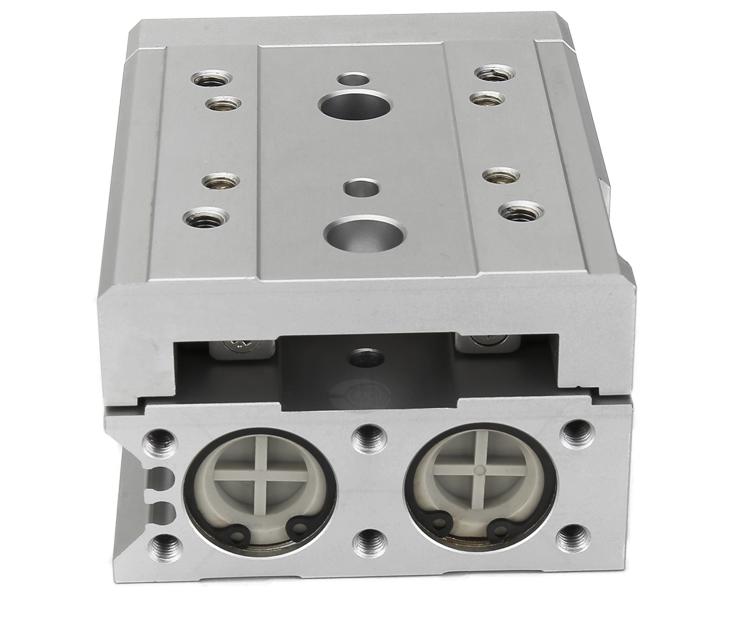

VPC Cylindre coulissant MXS comme exemple

【Fonctionnalités】

• Structure compacte, économiser de l'espace d'installation ;

• Intégration compacte table porte-pièces + vérin, adaptée à un assemblage de précision ;

• Haute précision, en option avec dispositif de course réglable ;

• Haute précision de guidage, anti-couple, forte capacité de charge ;

• Le traitement du trou de goupille de positionnement, des trous de vis pour l'installation de la pièce, l'utilisation de la douille filetée entraînera un renforcement du filetage

• Le côté du corps est équipé d'un réglage de commutateur magnétique avec des rainures, le commutateur magnétique ne sera pas convexe.

• L'adoption de la structure à double cylindres, obtenez deux fois la force de sortie

• Traitement du trou de goupille de positionnement, le trou de vis d'installation du corps principal peut être installé à partir de 3 directions
