NPT, NPS, MIP, FIP, MPT et FPT Thread Difference

◆ Site Web de langue espagnole officielle VPC

Standard national de thread de tuyaux (TNP)

American National Standard Pipe Thread appelé National Pipe Thread Standard (TNP). C'est la norme américaine pour les tuyaux et les raccords filetés. Il y a des filetages effilés à 60 degrés et des filetages de tuyaux droits.

NPT (Tipe National Pipe)

Il dispose d'un conique 1:16 et nécessite un scellant en filetage pour assurer le scellement, ce qui le rend adapté à la plupart des connexions de tuyaux filetés.

NPTF (National Pipe Caper Fuel)

Semblable aux threads NPT, il s'agit d'un thread ' DrySeal '. Le NPTF est auto-scellant entre les fils métalliques et ne nécessite aucun matériau d'étanchéité supplémentaire. Il convient à la plupart des connexions drysales, telles que le carburant, l'huile de gaz et d'autres joints liquides.

NPS (pipe nationale droite)

Fil de tuyau droit, bonne rigidité. Aucun auto-scellant, doit être scellé par des composants externes tels que le joint torique ou les joints. De plus, le fil féminin NPS et le fil masculin NPT peuvent être appariés pour réaliser l'effet d'étanchéité de la connexion 'Straight / Taper '. Principalement utilisés dans les systèmes à basse pression ou les raccords mécaniques non scellés.

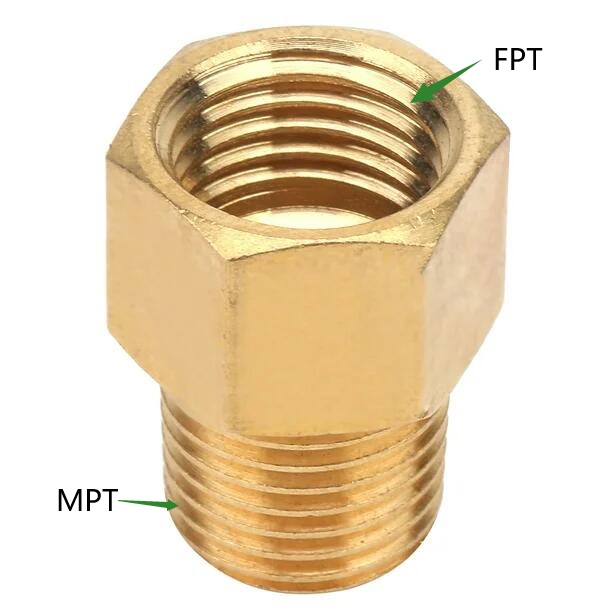

FPT et MPT Thread Signification

MPT (thread de tuyau mâle) est un terme de filetage mâle effilé à 60 ° US qui couvre tous les fils mâles NPT. FPT (Femed Pipe Thread) est un terme de filetage féminin effilé à 60 ° US qui couvre tous les fils féminins NPT. Les deux fils sont utilisés en conjonction les uns avec les autres.

Le MNPT (mâle national conique) et FNPT (femelle pipe nationale) mettent simplement en valeur la norme 'nationale' dans leur nom. Mnpt = MPT; FNPT = FPT

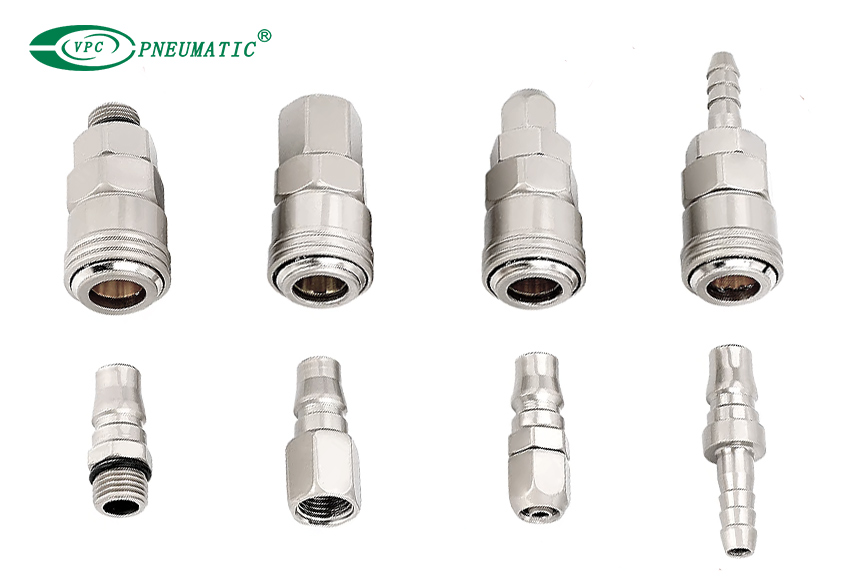

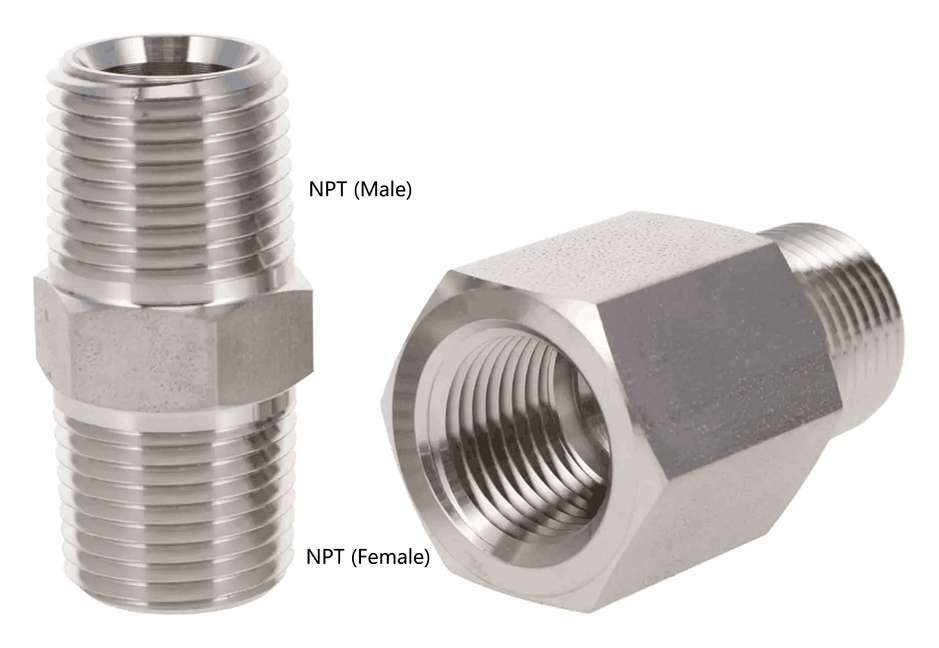

MNPT vs NPT

MNPT (MPT) = NPT (Homme)

Le MNPT est simplement une expression qui met l'accent sur les fils masculins.

Sont compatibles MPT et NPT compatibles？

Oui. Les fils féminins effilés du NPT et MPT peuvent être utilisés ensemble.

FPT vs NPT

FPT (FNPT) = NPT (Femme)

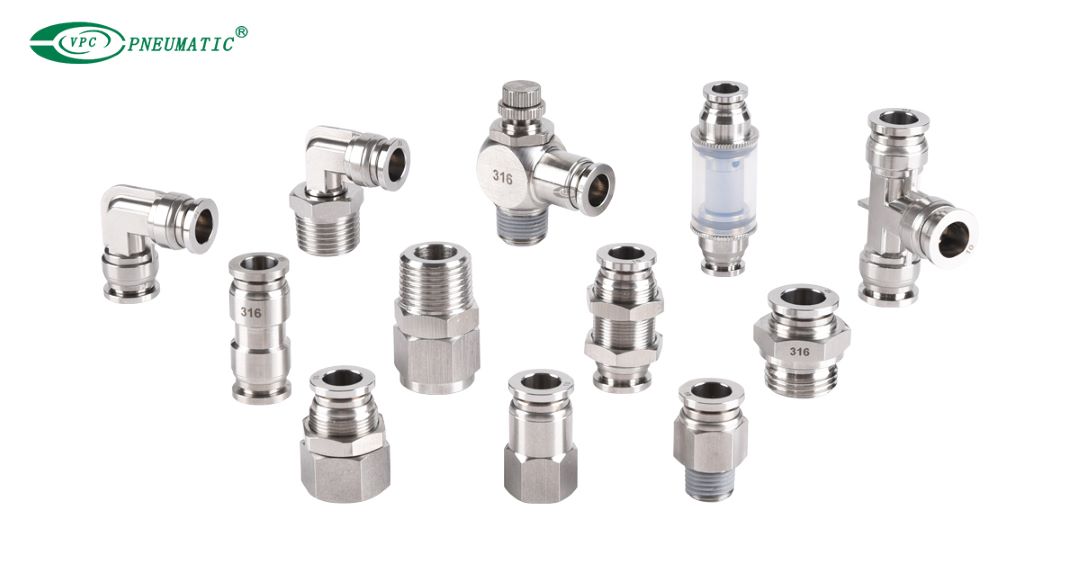

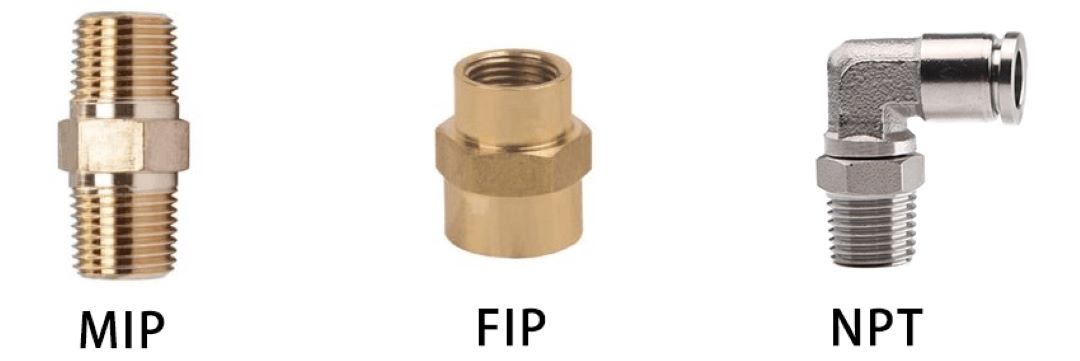

MIP VS FIP vs NPT

MIP (tuyau de fer mâle) fait référence aux fils mâles appliqués aux raccords ou accessoires de tuyaux métalliques.

FIP (tuyau de fer femelle) fait référence à un fil féminin pour les raccords ou accessoires en métal.

Le MIP et le FIP sont des fils effilés à 60 degrés qui répondent aux normes nationaux des filetages de tuyaux et peuvent être utilisés en combinaison.

Les threads MPI, FIP et NPT sont compatibles entre eux dans des applications typiques.

Fipt vs fip vs npt

FIPT (Femed Iron Pipe Thread) avec un accent particulier est un fil féminin pour connecter les tuyaux métalliques (fer ou acier) et appartient également à la norme nationale du fil du tuyau.

Gamme d'utilisation: npt (femelle)> fip> fipt

Qu'est-ce que le fil NPT？

Le cône standard est de 1/16 pouce par pouce de longueur de fil (environ 1,79 degrés).

Filetages de tuyaux d'étanchéité à 60 ° conformément à la norme nationale du fil du tuyau.

Qu'est-ce que 1/4 npt?

Par exemple, les raccords filets NPT 1/4 sont connectés aux soupapes de solénoïde.

1/4 de pouce est le diamètre nominal du port de connexion correspondant sur la soupape de solénoïde. C'est-à-dire que le diamètre intérieur du port de connexion est infiniment près de 1/4 de pouce.

Le diamètre extérieur d'un raccord 1/4 npt est d'environ 0,54 pouces (environ 13,72 mm).

Par conséquent, le NPT 1/4 ne fait pas référence aux diamètres intérieurs et extérieurs des fils de tuyau eux-mêmes, mais correspond plutôt aux dimensions de spécification du tuyau de connexion.

Tableau de fil NPT

Taille du fil	Sujets par	Pas		Diamètre majeur (OD)		Diamètre mineur (ID)		Foret à robinet		Longueur de conique
pouce	pouce	pouce	MM	pouce	MM	pouce	MM	pouce	MM	pouce	MM
1⁄16	27	0.03703704	0.9407	0.3125	7.9375	0.251	6.3754	0.257	6.5278	0.204	4.998
1⁄8	27	0.03703704	0.9407	0.405	10.287	0.339	8.6106	0.339	8.6106	0.206	5.047
1⁄4	18	0.05555555	1.4111	0.54	13.716	0.4375	11.1125	0.438	11.1252	0.4	9.8
3⁄8	18	0.05555555	1.4111	0.675	17.145	0.5781	14.68374	0.578	14.6812	0.408	9.996
1⁄2	14	0.07142857	1.8143	0.84	21.336	0.7188	18.25752	0.719	18.2626	0.533	13.0585
3⁄4	14	0.07142857	1.8143	1.05	26.67	0.9219	23.41626	0.922	23.4188	0.546	13.377
1	11.5	0.08695652	2.2087	1.315	33.401	1.146	29.1084	1.156	29.3624	0.682	16.709
1¼	11.5	0.08695652	2.2087	1.66	42.164	1.482	37.6428	1.500	38.1	0.704	17.248
1½	11.5	0.08695652	2.2087	1.9	48.26	1.72	43.688	1.734	44.0436	0.722	17.689
2	11.5	0.08695652	2.2087	2.375	60.325	2.184	55.4736	2.188	55.5752	0.74	18.13
2½	8	0.125	3.175	2.875	73.025	2.625	66.675	2.625	66.675	0.945	23.1525
3	8	0.125	3.175	3.5	88.9	3.239	82.2706	3.250	82.55	0.958	23.471
3½	8	0.125	3.175	4	101.6	3.735	94.869	3.750	95.25	0.971	23.7895
4	8	0.125	3.175	4.5	114.3	4.239	107.6706	4.250	107.95	0.984	24.108
5	8	0.125	3.175	5.563	141.3002	5.3	134.62	5.563	141.3002	1.008	24.696
6	8	0.125	3.175	6.625	168.275	6.362	161.5948	6.625	168.275	1.032	25.284
8	8	0.125	3.175	8.625	219.075	8.362	212.3948	8.625	219.075	1.056	25.872
10	8	0.125	3.175	10.75	273.05	10.487	266.3698	10.750	273.05	1.08	26.46
12	8	0.125	3.175	12.75	323.85	12.487	317.1698	12.750	323.85	1.104	27.048
14	8	0.125	3.175	14	355.6	13.737	348.9198	14.250	361.95	1.128	27.636
16	8	0.125	3.175	16	406.4	15.737	399.7198	16.250	412.75	1.152	28.224
18	8	0.125	3.175	18	457.2	17.737	450.5198	18.250	463.55	1.176	28.812
20	8	0.125	3.175	20	508	19.737	501.3198	20.250	514.35	1.2	29.4
24	8	0.125	3.175	24	609.6	23.737	602.9198	24.250	615.95	1.248	30.576

※ Les données sont pour référence uniquement, sous réserve d'une mesure réelle.

NPTF vs fil NPT

NPTF a la fonctionnalité supplémentaire de ' DrySeal ' sur les threads NPT sinon c'est le même. Le NPTF est auto-scellant entre les fils métalliques et ne nécessite aucun scellant.

NPTF et NPT sont-ils compatibles?

Normalement, le NPTF peut remplacer les filetages NPT, mais l'utilisation de remplacement dans un environnement à haute pression fuira l'air doit ajouter du scellant. Par conséquent, l'utilisation spécifique doit être ajustée en fonction de l'environnement réel.

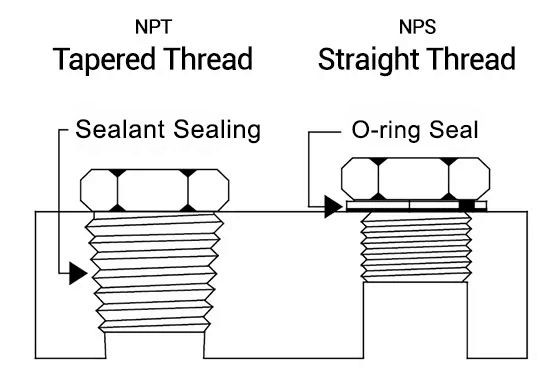

NPS vs NPT Thread

NPS est un fil de tuyau droit sans canon de filetage. Le NPT est un filetage de tuyau conique à 60 °. Les deux types de thread sont compatibles.

Les fils féminins NPS et les fils masculins NPT peuvent être utilisés en combinaison, et un scellage élevé peut également être obtenu avec du ruban adhésif à threadlocker ou en fil de filetage.

NPSF vs NPT

Le NPT est un scellant en filetage effilé de 60 °. NPSF est un fil de tuyau droit sans cône et est souvent utilisé en combinaison avec NPTF.

NPSF est conçu pour être plus précis que le TNP et est conçu pour des besoins spécifiques. Si les deux sont utilisés ensemble, il y aura un problème de mauvaise étanchéité en raison de l'écart.

NPSC vs NPT

Les NPSC sont des filetages droits sans efface et sont scellés par un joint ou un joint torique. Il est généralement utilisé lorsque le scellage n'est pas très nécessaire.

Le NPT est un filetage de tuyau conique à 60 °. Un étanchéité élevé peut être obtenu au moyen d'un ruban de scellant et d'étanchéité de filetage et convient aux pressions élevées et où des performances d'étanchéité élevées sont nécessaires.

Les deux sont généralement incompatibles et peuvent fuir lorsqu'ils sont utilisés en conjonction, et ne doivent être utilisés que lorsque le scellage n'est pas requis.

PT vs NPT

Le NPT est un fil de tuyau conique à 60 ° américain. PT (BSPT) est un fil de tuyau conique britannique. Les deux ne sont pas compatibles . Cependant, des adaptateurs de thread sont disponibles pour la compatibilité.

Différences entre les threads RC, G, BSP et NPT Cliquez pour afficher.

NPS vs NPSM vs NPT

NPS fait référence à une large gamme de fils droits. Le NPSM se réfère spécifiquement aux filetages droits utilisés dans certains équipements mécaniques et a une définition beaucoup plus petite. Ni l'un ni l'autre n'a un conique de fil, tandis que le NPT est un fil effilé de 60 °.

Différence entre le NPT et le fil UNF

Le NPT est un fil effilé de 60 ° conforme à ASME B1.20.1. Convient aux systèmes de tuyauterie et de transport de liquide avec des exigences de scellement élevées.

D'un autre côté, l'UNF est un fil droit conforme à ANSI / ASME B1.1 et est idéal pour les attaches mécaniques de haute précision.

Deux fils sont incompatibles.

◆ Autre fil de tuyaux standard national américain

NPSF (pipe nationale droite - combustible et pétrole)

Principalement des fils féminins, avec des fils masculins dans des cas spéciaux. Les fils féminins NPSF ne peuvent pas réaliser l'auto-scellant, mais avec les fils masculins NPTF peuvent atteindre l'effet d'étanchéité de 'Straight / Taper ' ^{* 1} ajustement. Convient pour le scellement des gaz ou des liquides.

NPSC (couplage consécutif de la pipe nationale)

Filés droits, non scellés. Couramment utilisé pour les systèmes de tuyauterie et les raccords de pièce mécanique avec des connexions non scellées.

NPSH (National Pipe Straight tuyau)

Fil de tuyau droit, pas d'auto-objet. Généralement utilisé pour les accouplements de tuyaux.

NPSI (National Pipe Straight Intermediate)

Semblable à NPSF mais légèrement plus grand, principalement un fil féminin. Les tailles de threads et les tolérances sont entre le NPT et les NP. Rare et principalement utilisé lorsqu'une connexion en filetage précisément est requise mais que le scellement par des threads n'est pas nécessaire.

NPSL (National Pipe Straight Brounnut)

Un fil droit, le scellement est obtenu au moyen d'un joint torique ou d'un joint. Le NPSL est principalement utilisé dans les écluses de fixation pour empêcher les composants de se desserrer dans des conditions telles que les vibrations ou les changements de température.

NPSM (tuyau national mécanique droit)

Un type de fil pour une pièce de machines ou d'équipement. Généralement utilisé en interne par un industrie ou un fabricant d'équipement particulier.

NPTR (National Pipe Caper Baluling)

Similaire aux fils NPT. Mais avec des tolérances et des exigences de fil uniques spécifiquement pour l'environnement ferroviaire. Principalement utilisé dans l'équipement ferroviaire.

PTF-SAE Short (Tipe Taper. Fuel. SAE. Short)

Nommé d'après SAE International, similaire à NPTF mais un tour plus court. Pour une utilisation dans de petites unités de transfert de carburant ou de gaz, en particulier lorsque l'espace d'installation est limité.

※ 1) scellant en ajustement droit / conique fileté

Les fils mâles effilés et les fils féminins droits génèrent des forces pendant la fixation qui provoquent une légère déformation des fils. Remplissant ainsi les petites lacunes entre les deux et finalement réaliser un sceau de haute précision. Ce type de scellage ne nécessite pas l'utilisation d'éléments d'étanchéité externes, mais peut être réalisé via du métal à métal fileté.

À l'exception de NPTF, qui est auto-scellant et certains fils de conception spéciaux. Tous les filetages nécessitent un matériau d'étanchéité pour assurer l'étanchéité des gaz et des liquides.

※ 2) Différentes méthodes d'étanchéité des threads

① Filetages effilés: Appliquez du mastic ou enveloppez du ruban d'étanchéité du filetage autour du fil.

② Filetages parallèles: joints toriques, laveuses ou threadlockers. etc.

③ Scellant en métal des fils droits / effilés (fils mâles effilés par rapport aux filetages de tuyaux femelles droits).

※ 3) Le scellant doit éviter les fuites pour assurer la scellage. Threadlocker doit resserrer les threads pour éviter le relâchement.

※ 4) Les adaptateurs permettent une compatibilité avec les composants de différents threads ou tailles.
