1. PF2A ou PF3W : quel fluxostat choisir ?
Choisissez un équipement de type PF2A pour l'air comprimé ou l'azote . Choisissez un équipement de type PF3W pour l'eau ou un liquide de refroidissement explicitement autorisé . Les deux familles résolvent une tâche de surveillance similaire, mais elles ne sont pas interchangeables car le fluide, la conception de la détection, les matériaux en contact avec le fluide et les règles d'installation diffèrent.
Une fois le fluide confirmé, comparez les débits minimum, normal et maximal, la pression de fonctionnement, la température, la perte de pression, le port, la sortie, le connecteur et l'espace de montage. Un nom de famille à lui seul ne suffit pas pour approuver un remplacement.
2. PF2A vs PF3W en un coup d'œil
| Point de décision | Interrupteur de débit numérique PF2A | Interrupteur de débit numérique PF3W |
| Médium primaire | Air comprimé ; azote là où le modèle exact le permet | Eau ; liquide de refroidissement spécifié uniquement lorsque la compatibilité des fluides est documentée |
| Tâche principale de l'acheteur | Mesurer la consommation, confirmer le débit d'air, filtrer les demandes anormales et prendre en charge les verrouillages à faible débit | Confirmer le débit de refroidissement, protéger les circuits d'évacuation de la chaleur et prendre en charge les verrouillages à faible débit |
| Plage de référence dans la littérature SMC examinée | 1-10 L/min à 50-500 L/min | 0,5 à 4 L/min à 50 à 250 L/min pour les modèles à écran intégré référencés |
| Référence d'installation | Au moins 8D du côté entrée dans le matériau PF2A/PF2A7 examiné | Spécifique au modèle ; plusieurs modèles référencés utilisent au moins 8 cm, avec 11 cm pour certains types 100 et 250 L/min |
| Risque critique | Mauvais débit de référence, contamination huile/eau, entrée courte, inadéquation du filetage ou du PLC | Incompatibilité des fluides, air emprisonné, perte de pression, gel, entrée courte ou inadéquation du PLC |
| Statut de remplacement | Compatible uniquement après contrôles dimensionnels, électriques et de performances | Compatible uniquement après contrôles fluides, dimensionnels, électriques et performances |
Étape 1 : identifier le support avant de comparer les modèles
Pour l'air comprimé , enregistrez l'humidité, les résidus d'huile, les particules et la condition de référence utilisée pour L/min. Une valeur de débit sans condition de référence indiquée peut être trompeuse lors de la comparaison de deux appareils à débit de gaz.
Pour l'eau ou le liquide de refroidissement , enregistrez le nom complet du fluide, le type et la concentration de glycol, les additifs, la viscosité, la température et la propreté. Le « liquide de refroidissement » n'est pas un produit universel ; les joints et les matériaux mouillés doivent être vérifiés par rapport à la formulation réelle.
| Application | Modèle | Ne continuez pas avant |
| Consommation d'air comprimé de la machine | Type PF2A | Les débits minimum, normal et de pointe sont connus dans les mêmes conditions de référence |
| Confirmation de la purge à l'azote | Type PF2A | Le code de commande exact autorise explicitement l'azote |
| Boucle d'eau pour refroidisseur ou machine-outil | Type PF3W | La qualité de l'eau, la température et le bilan de perte de charge sont connus |
| Boucle de refroidissement eau-glycol | Type PF3W | La formulation du glycol, sa concentration, sa viscosité et sa compatibilité avec les matériaux mouillés sont confirmées |
| Huile ou produit chimique non répertorié | Ni par hypothèse | Une famille de capteurs spécifiquement documentée pour ce fluide est sélectionnée |
Étape 2 : comparer les exigences de débit d’air du PF2A

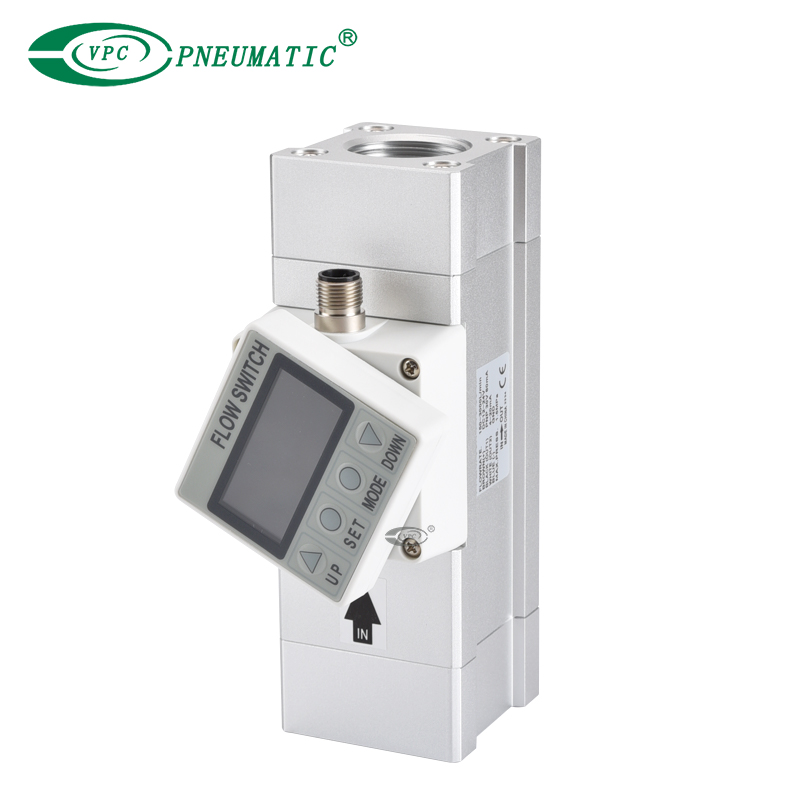

La littérature officielle PF2A examinée pour cette page répertorie l'air et l'azote . Sa famille de référence couvre plusieurs bandes de débit nominal et des options de filetage Rc , NPT et G en fonction du modèle .
Le manuel PF2A7 fourni et le catalogue officiel PF2A spécifient tous deux une section droite d'entrée d'au moins huit fois le diamètre de la tuyauterie. Le catalogue officiel prévient que la lecture peut s'écarter de 5 % FS ou plus lorsque cette section droite n'est pas fournie.
Ne remplacez pas ces preuves spécifiques au modèle par une 10D règle générique Confirmez les exigences d'installation à partir du code de commande sélectionné. 5D en amont et en aval.
Étape 3 : comparer les besoins en débit d’eau du PF3W
Le catalogue PF3W révisé répertorie l'eau et les solutions aqueuses d'éthylène-glycol avec une viscosité allant jusqu'à 3 mPa.s , à condition que le fluide ne corrode pas ou n'endommage pas les matériaux mouillés. Cette condition est plus importante que le mot générique « liquide de refroidissement ».
La même famille de référence répertorie une température de fluide de 0 à 90 ℃ sans gel ni condensation, une pression de fonctionnement de 0 à 1 MPa, une pression d'épreuve de 1,5 MPa et IP65 pour les modèles standard référencés. Il s'agit de valeurs de famille source et non de revendications VPC automatiques.
Les exigences relatives aux tuyaux droits du PF3W sont spécifiques au modèle . La famille intégrée examinée utilise au moins 8 cm dans plusieurs cas et au moins 11 cm pour certains types à débit plus élevé. Les versions de tuyauterie en PVC utilisent une géométrie différente, donc une longueur universelle ne doit pas être publiée.
Étape 4 : dimensionner la plage de débit à partir du processus réel
Enregistrez le débit minimum , normal et le débit de pointe . La plage sélectionnée doit capturer le point de décision en cas de faible débit sans saturer au pic du processus.
N'utilisez pas d'instruction générique « fonctionner à 60 - 80 % de la plage » comme spécification. La résolution, la précision, la plage d'affichage et la réponse dépendent du modèle exact et des exigences du processus.
| Paramètre | Contrôle PF2A | Vérification PF3W |
| Base de flux | Indiquer la condition de référence du gaz et les unités | Indiquer le débit réel du liquide et l'état de viscosité |
| Pression | Pression au niveau du capteur , pas seulement à la décharge du compresseur | Pression de service plus pression différentielle disponible |
| Perte de pression | Vérifiez les restrictions dans le filtre, le tube et le capteur | Vérifier la perte du capteur et de la vanne de réglage en option au débit de pointe |
| Température | Limites de gaz et ambiantes à partir de la fiche technique exacte | Limites fluides et ambiantes ; éviter le gel et la condensation |
| Port | Norme de filetage, taille, sens d'écoulement et espace 8D | Norme de filetage/tuyau, taille, direction et espace d'entrée spécifique au modèle |
Étape 5 : faire correspondre les sorties, le câblage et la logique de l'automate
Les deux familles de sources incluent des sorties de commutateur dépendant du modèle NPN ou PNP et des options analogiques. Les fonctions exactes peuvent changer avec le suffixe, le code de commande complet est donc requis.
3. Défauts courants : côté air vs côté eau
| Symptôme | Premiers contrôles type PF2A | Premiers contrôles type PF3W |
| Lecture instable | Entrée courte, coude/vanne à proximité, pulsation, contamination | Bulles d'air, pompe pulsée, entrée courte, turbulence |
| Lecture trop faible | Mauvaise direction, restriction, chute de pression, mauvaise plage | Mauvaise direction, conduite bloquée, sas, pression de pompe insuffisante |
| Flux lorsque l'équipement est inactif | Fuite, dérivation ou état zéro | By-pass, circulation par gravité ou fuite de vanne |
| Pas de signal CPL | Alimentation, commun, NPN/PNP, brochage, mise à l'échelle | Alimentation, commun, NPN/PNP, brochage, mise à l'échelle |
| Fuite au port | Inadéquation du filetage, mastic ou contrainte mécanique | Incompatibilité de filetage, incompatibilité de couple, de joint ou de fluide |
FAQ
1. Le PF2A peut-il mesurer l’eau ?
Non . La famille PF2A examinée est documentée pour l’air et l’azote. Utilisez une famille de débits de liquide documentée pour l'eau ou le liquide de refroidissement réel.
2. Le PF3W peut-il mesurer l’air comprimé ?
Non. La famille PF3W examinée est conçue pour l'eau et le liquide de refroidissement autorisé . La mesure du débit de gaz nécessite un capteur de gaz documenté.
3. Chaque PF2A a-t-il besoin de 8D ?
Le matériau PF2A examiné et le matériau NPF2A7 fourni utilisent une règle d'entrée 8D . Consultez toujours le manuel pour connaître le code de commande exact sélectionné.
4. Chaque PF3W a-t-il besoin de 8 cm ?
Non . La longueur droite requise change selon le modèle et la tuyauterie. La littérature examinée utilise également 11 cm pour certains types à débit plus élevé.
La décision PF2A vs PF3W est avant tout une décision moyenne : PF2A pour l'air comprimé ou l'azote autorisé , PF3W pour l'eau ou un liquide de refroidissement documenté . La sélection correcte dépend alors du débit réel, de la pression, de la température, de la perte de pression, de la tuyauterie, du signal et de l'ajustement mécanique.
VPC peut évaluer des conceptions alternatives pour le marché asiatique dès réception du code existant complet et des données d'application. Pour toute demande spécifique concernant les codes de commande VPC, les dimensions, les certifications, la prise en charge IO-Link et la disponibilité commerciale, veuillez contacter VPC Pneumatique.
