Le choix d'une unité de distribution d'air n'est pas simplement une question de correspondance avec un filetage de tuyau. Le bon Unité filtre-régulateur-lubrificateur (FRL) doit fournir suffisamment d'air comprimé à la pression de service requise tout en répondant aux besoins de filtration et de lubrification de l'application.
Ce guide de sélection pratique Unité filtre-régulateur-lubrificateur (FRL) explique comment comparer les assemblages FR et FRL, estimer le débit d'air de pointe, évaluer la chute de pression et préparer une spécification efficace pour l'automatisation industrielle ou les équipements OEM.
À retenir : sélectionnez la configuration FRL en fonction des exigences de lubrification en aval, puis vérifiez les performances de débit et de pression de pointe dans des conditions de fonctionnement réelles . Taille de raccordement est une spécification de connexion et non une preuve de capacité de débit d'air.

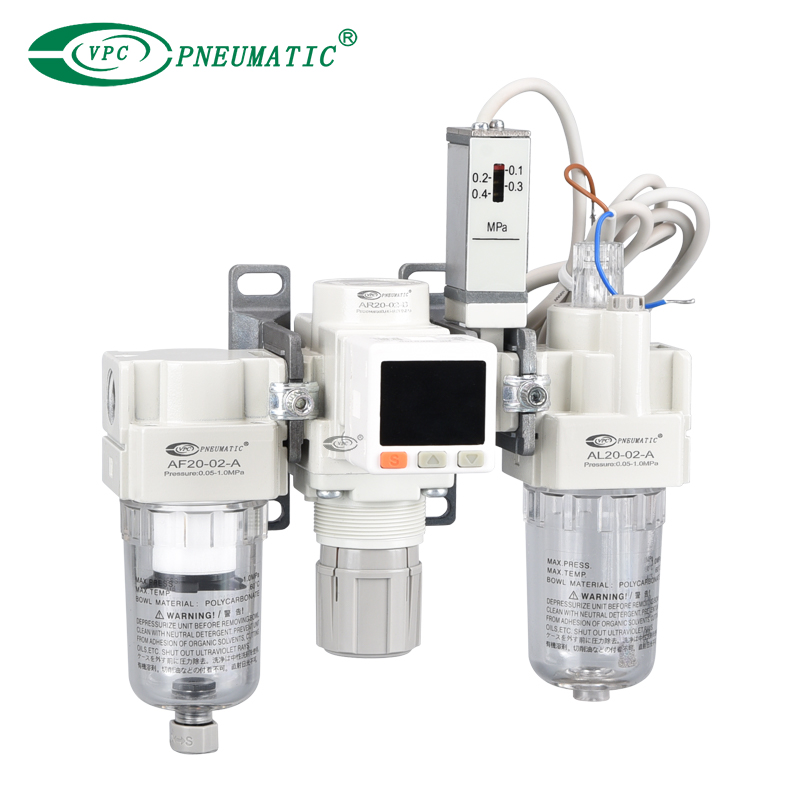

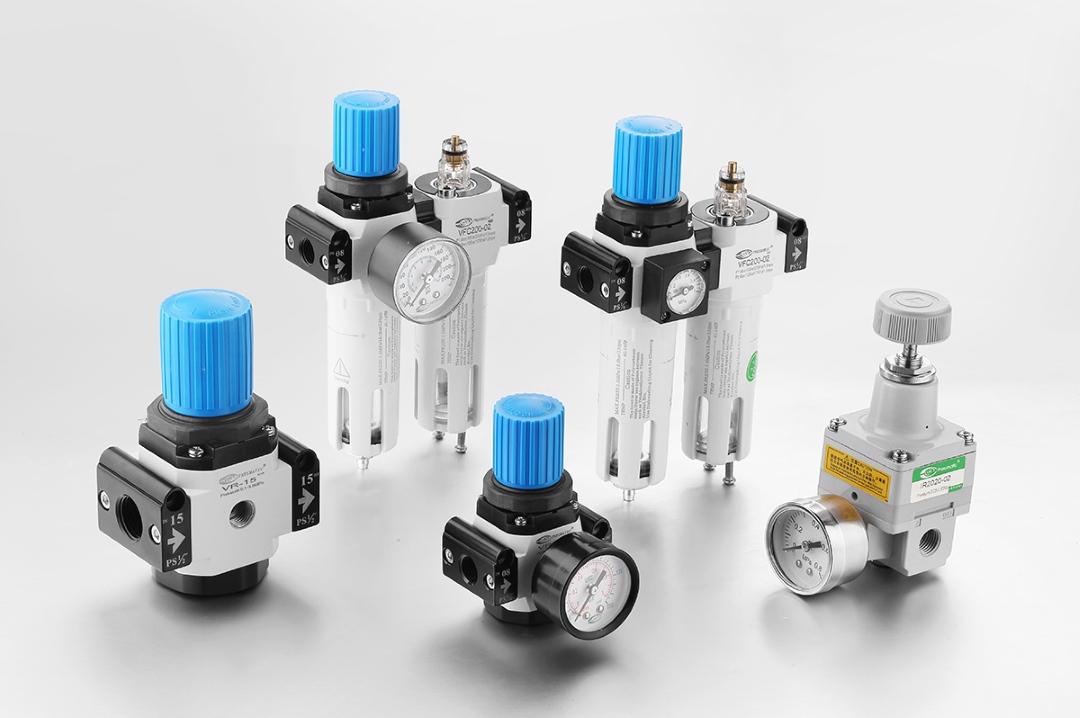

FRL signifie Filtre, Régulateur et Lubrificateur . Le filtre aide à éliminer les particules et les contaminants liquides séparés, le régulateur contrôle la pression en aval et le lubrificateur introduit un brouillard d'huile là où l'équipement l'exige.
Les termes unité de service aérien , , unité de préparation d'air et unité de maintenance pneumatique sont souvent utilisés pour cette famille d'équipements. Cependant, un ensemble de préparation d'air ne comprend pas toujours un lubrificateur : de nombreux systèmes utilisent à la place une configuration FR (filtre + régulateur) .
Pour une introduction aux composants individuels, consultez le guide complet de VPC sur les unités de service aérien..
La première décision est de savoir si votre équipement en aval a réellement besoin d’un brouillard d’huile. L'ajout d'un lubrificateur par défaut n'est pas toujours bénéfique. De nombreux cylindres et électrovannes modernes sont conçus pour fonctionner sans lubrification externe ; consultez la documentation de chaque composant.
| Facteur de sélection | Unité FR (Filtre + Régulateur) | Unité filtre-régulateur-lubrificateur (FRL) (Filtre + Régulateur + Lubrificateur) |
|---|---|---|
| Fonction principale | Filtration et régulation de pression | Filtration, régulation de pression et alimentation en brouillard d'huile |
| Équipement en aval approprié | Composants spécifiés pour l'air non lubrifié | Composants nécessitant explicitement de l'air lubrifié |
| Considération typique | Réduit le risque d’introduction d’huile de lubrification dans le processus | Prend en charge les outils ou appareils pneumatiques dépendants de la lubrification |
| Entretien | Entretien des filtres et vérifications du régulateur | Entretien des filtres, contrôles des régulateurs et gestion du niveau/type d'huile |
Règle de sélection : Si chaque appareil en aval est approuvé pour l'air comprimé non lubrifié, envisagez une unité FR . Choisissez un Unité filtre-régulateur-lubrificateur (FRL) lorsque les spécifications du fabricant de l'équipement exigent un lubrificateur à air.
Les exigences de lubrification doivent être vérifiées pour l’ensemble de la branche connectée. Une fois le service lubrifié adopté pour les équipements qui en dépendent, la suppression brutale de l’alimentation en huile peut créer des problèmes de fonctionnement.
Une sélection fiable commence par les conditions de fonctionnement, et non par la couverture du catalogue de produits.
Pression d'alimentation : pression minimale et maximale disponible à l'entrée de l'unité.
Pression de sortie requise : pression nécessaire au composant en aval le plus exigeant pendant le fonctionnement.
Débit d'air de pointe : consommation simultanée maximale des actionneurs et des outils connectés, avec des unités de débit et des conditions de référence cohérentes.
Qualité de l'air : limites de particules, d'eau et d'huile spécifiées pour les composants en aval.
Lubrification et drainage : si un brouillard d'huile est nécessaire et si une évacuation automatique des condensats est souhaitable.
Détails d'installation : filetage G, Rc ou NPT ; orientation de montage ; environnement; autorisation d'entretien; et la taille autorisée.
Note technique : les valeurs de débit d'air indiquées en L/min, NL/min, ANR ou SCFM peuvent utiliser des conditions de référence différentes. Convertissez-les de manière cohérente avant de comparer les spécifications.
Répertoriez chaque consommateur en aval, tel que les cylindres, les outils pneumatiques, les générateurs de vide ou les buses de soufflage d'air, et déterminez quand il fonctionne. Ajoutez les demandes qui peuvent survenir en même temps , pas nécessairement la somme des valeurs de la plaque signalétique de chaque appareil.
Calcul illustratif : supposons qu'une branche de machine comporte trois charges consommant 120, 180 et 100 NL/min pendant la même fenêtre de fonctionnement. La demande simultanée estimée est de 400 NL/min . Il s'agit uniquement d'un exemple, et non d'une évaluation de produit VPC ou d'un objectif de conception universelle.
Comparez cette demande avec l'organigramme de l'unité candidate pour la pression d'entrée, le réglage en aval et la chute de pression admissible pertinents . Un numéro de débit nominal sans ses conditions de test peut être trompeur.
Vérifiez les tubes, les raccords, les vannes et les collecteurs ainsi que l'ensemble FR/FRL. Une unité de service aérien de taille suffisante ne peut pas compenser une restriction sévère ailleurs dans le circuit.
Tenez compte des cycles de pointe possibles, du comportement du régulateur, de la charge du filtre et des futurs changements de charge. L'objectif est d'obtenir une marge de performance adéquate et de ne pas choisir la plus grande unité quels que soient le coût et l'espace.
Point de dimensionnement le plus important : deux Unité filtre-régulateur-lubrificateur (FRL) avec le même port 1/4 de pouce ou 1/2 pouce peuvent avoir un débit d'air utilisable différent. Vérifiez toujours la courbe de débit, la pression d’entrée et la chute de pression acceptable.
La chute de pression est la perte de pression lorsque l'air passe à travers les composants et la tuyauterie. Les filtres, les régulateurs et les passages étroits résistent au flux d'air, et cette restriction peut devenir plus importante lorsque les machines nécessitent une grande quantité d'air comprimé.
Si la pression au niveau d'un actionneur chute sous l'effet d'une charge, un vérin peut produire moins de force ou se déplacer plus lentement. Un manomètre qui affiche la valeur correcte lorsque la machine est inactive ne prouve pas qu'une pression adéquate est disponible pendant son cycle de fonctionnement le plus rapide.
Comparez les performances de débit à la pression d’entrée et au point de consigne de sortie attendus.
Tenez compte des pertes supplémentaires de tubes, vannes, raccords et autres équipements.
Inspectez les éléments filtrants obstrués et le condensat accumulé si les performances se détériorent.
Mesurez la pression en aval pendant la demande de pointe, lorsque cela est possible.
Distinction importante : la différence de pression d'entrée et de sortie d'un régulateur n'est pas automatiquement la même que la perte de pression supplémentaire causée par une capacité de débit insuffisante. Utilisez la courbe de test et la définition spécifiques du fabricant lors de l'interprétation des données de performances.
Choisissez la filtration en fonction des exigences des composants en aval les plus sensibles. Les filtres à usage général sont conçus pour des contaminants et des valeurs particulières, mais un filtre standard n'élimine pas toutes les formes d'eau, d'huile ou de vapeur..
Pour les applications spécifiant la pureté de l'air comprimé, la norme ISO 8573-1 fournit un moyen de classer la contamination par les particules, l'eau et l'huile. L'indice de particules d'un filtre ne détermine pas à lui seul la classe de qualité de l'air de l'ensemble du système d'air comprimé.
| Type de vidange | Quand l'envisager | Ce qu'il faut vérifier |
|---|---|---|
| Purge manuelle | Installations accessibles avec inspection de routine | Fréquence de maintenance et élimination sûre des condensats |
| Purge automatique | Condensats fréquents ou accès limité de l'opérateur | Conditions de fonctionnement, exigences de pression minimale le cas échéant, disposition de décharge et maintenance |
La séparation des condensats ne remplace pas un sécheur à air comprimé. Si l’air contient une quantité importante de vapeur d’eau et que l’application nécessite un point de rosée basse pression, un système de séchage approprié peut également être nécessaire.
| Application | Principales priorités | Point de départ de la configuration |
|---|---|---|
| Équipement d'assemblage automatisé | Pression de travail stable, demande simultanée d'actionneur, maintenance facile | FR si les appareils en aval autorisent l'air non lubrifié |
| Vérin pneumatique et circuits d'électrovannes | Flux lors de mouvements rapides ; un air propre et suffisamment sec | Déterminer FR vs FRL à partir des spécifications des composants |
| Pneumatique outils à main | Débit intermittent élevé et exigences de lubrification spécifiques aux outils | FRL où le fabricant d'outils exige une lubrification |
| Contrôles de précision | Qualité de l'air, stabilité de la pression, limites de contamination | Souvent FR avec un traitement supplémentaire si nécessaire |
| Machines OEM | Spécifications, mise en page, accès au service et documentation reproductibles | Confirmer les paramètres spécifiques au modèle pour chaque conception de machine |
Ce sont des points de départ de sélection et non des règles universelles . Les instructions des composants du fabricant et les conditions de fonctionnement réelles déterminent le choix final.
Considérons une machine avec plusieurs actionneurs pneumatiques et électrovannes. Ses exigences hypothétiques sont les suivantes :
Pression d'alimentation : 0,7 MPa
Pression aval requise : 0,5 MPa pendant le fonctionnement
Consommation simultanée maximale estimée : 400 NL/min
Tous les appareils connectés : spécifiés pour l'air non lubrifié
Installation : environnement de l'usine où de la condensation peut se produire
Processus de sélection recommandé :
Présélectionnez les configurations FR au lieu d’ajouter inutilement un lubrificateur.
Choisissez une spécification de filtration répondant aux exigences de qualité de l'air des fabricants de vannes et d'actionneurs.
Examinez les organigrammes des unités candidates en utilisant les conditions d'entrée et de fonctionnement spécifiées.
Vérifiez que la pression reste adéquate lorsque les actionneurs fonctionnent simultanément, y compris les pertes dans la tuyauterie en aval.
Confirmez le filetage de connexion, les dimensions de montage, le dégagement du bol du filtre et la disposition appropriée du drain.
Exemple de résultat : un assemblage FR de taille adéquate est le point de départ logique. Aucun modèle VPC spécifique ne peut être confirmé à partir de ces seules entrées hypothétiques ; la sélection finale nécessite les fiches techniques des modèles et les courbes de débit pertinentes.
Pour l'approvisionnement OEM, partagez ces informations avec votre fournisseur d'unité de préparation d'air avant de demander une recommandation de modèle :
| Paramètre | Informations à fournir |
|---|---|
| Application | Machine/processus, appareils en aval et cycle de service |
| Alimentation aérienne | Pression d'entrée minimale/maximale |
| Pression de sortie | Plage de fonctionnement requise en période de pointe de consommation |
| Flux d'air | Demande maximale simultanée avec unités/conditions de référence |
| Traitement de l'air | Exigences en matière de particules, d'humidité et d'huile ; besoins en lubrification |
| Configuration | FR ou FRL ; type de vidange ; manomètre ou autres accessoires |
| Mécanique | Norme de filetage, taille du port, montage et espace disponible |
| Environnement | Température, vibrations, exposition aux produits chimiques et accès au service |

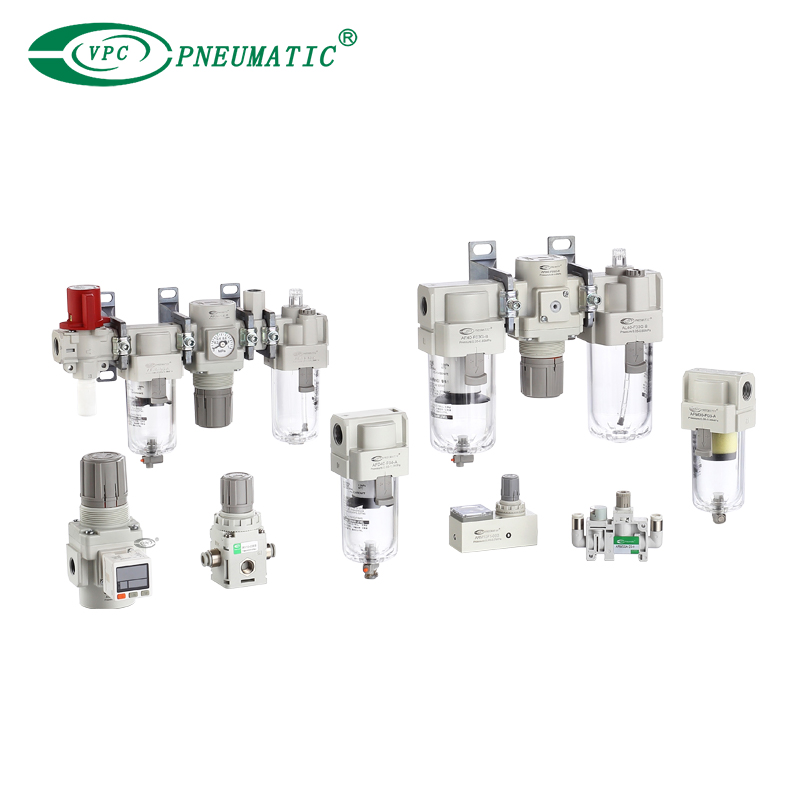

VPC propose plusieurs familles de produits d'unités de préparation d'air , notamment les ensembles FRL de la série AC et les combinaisons filtre-régulateur . Consultez la fiche technique exacte de la série et les options de configuration avant de spécifier une commande.
Envoyez à VPC votre pression d'entrée, la pression aval requise, le débit d'air de pointe, les exigences en matière de qualité de l'air et les détails de connexion. Notre équipe peut vous aider à examiner les configurations de préparation d’air appropriées.
Explorez les unités de préparation d'air VPC →Commencez par le débit d’air simultané maximal et la pression de fonctionnement requise. Vérifiez ensuite les courbes débit-performance proposées, la chute de pression admissible, les raccordements de tuyauterie et les exigences en matière de qualité de l'air.
Une unité FR comprend un filtre et un régulateur ; un Unité filtre-régulateur-lubrificateur (FRL) ajoute un lubrificateur. Choisissez selon que l'équipement connecté nécessite ou non de l'air comprimé lubrifié de manière externe.
Oui. La conception interne, les étapes de filtration, les performances du régulateur et les conditions de test influencent tous la capacité de débit. Taille de raccordement seul n'établit pas un débit d'air utilisable.
La pression en aval peut chuter en cas de consommation élevée, entraînant un mouvement plus lent du vérin, une réduction de la force de l'actionneur ou un fonctionnement moins cohérent de la machine.
Non. De nombreuses bouteilles sont conçues pour de l’air non lubrifié. Suivez toujours les exigences réelles des fabricants de bouteilles et de vannes.
Non. Un filtre conventionnel peut séparer certains contaminants liquides, mais il ne peut pas remplacer un sécheur lorsque l’application nécessite un contrôle de la vapeur d’eau ou du point de rosée sous pression.
Oui, à condition que l'unité et le réseau en aval puissent fournir le débit d'air simultané maximal tout en maintenant la pression et la qualité de l'air requises.
Indiquez la pression d'entrée, la pression de fonctionnement, le débit de pointe, le filetage du port, les exigences de filtration et de lubrification, le type de drain préféré, l'environnement et les dimensions d'installation.
