Unité de préparation d'air FRL : erreurs de configuration qui tuent les composants pneumatiques

Site officiel du Mexique : https://vpc-pneumatic.mx/

La cause la plus fréquente de défaillance prématurée d’un composant pneumatique ne vient pas des pièces bon marché : il s’agit d’un air comprimé contaminé, non régulé ou mal lubrifié. Une unité FRL (Filtre-Régulateur-Lubrificateur) correctement dimensionnée et entretenue évite la grande majorité des pannes d'électrovannes, l'usure des joints de cylindre et les obstructions des générateurs de vide qui affectent les lignes de production automatisées. Pourtant, dans les enquêtes de terrain menées auprès des équipes de maintenance industrielle, les erreurs de configuration du FRL sont la cause première la plus fréquemment négligée.

1. Pas de FRL du tout – ou le mauvais type pour votre application

Ce qui ne va pas : Un constructeur de machines connecte les vannes pneumatiques et les vérins pneumatiques directement au collecteur d'air de l'atelier. En quelques semaines : des particules de rouille bloquent les bobines des électrovannes, les condensats d'eau corrodent l'intérieur des cylindres et les joints toriques secs se fissurent sans lubrification.

La configuration minimale viable pour tout système pneumatique :

• Chaque machine nécessite au minimum un filtre + régulateur (unité FR ou AFR).

• Le lubrificateur n'est nécessaire que si vos composants nécessitent de l'air lubrifié.

Attention : une fois le brouillard d'huile introduit, tous les composants en aval doivent être compatibles — ne mélangez jamais des composants lubrifiés et non lubrifiants sur une même branche. SMC et Festo précisent tous deux : si vous passez à un fonctionnement sans lubrification, remplacez tous les tubes et raccords en aval pour éliminer les résidus d'huile.

Grade de filtration par application :

2. Unité FRL installée à l'envers, sur le côté ou trop loin de la machine

Qu'est-ce qui ne va pas :

• Flux vers l'arrière : l'air pénètre dans l'orifice de sortie. Le filtre ne peut pas séparer l'eau, le régulateur ne peut pas contrôler la pression et le lubrificateur fait couler l'huile dans le régulateur plutôt qu'en aval. De nombreuses unités ont des flèches IN → OUT moulées dans le corps – les ignorer signifie une filtration et une régulation nulles.

• Bol non orienté vers le bas : Le bol du filtre doit être orienté verticalement vers le bas (± 5° maximum selon les spécifications Festo) pour que les condensats puissent être collectés et évacués. Un filtre latéral ou inversé laisse passer l’eau directement.

• Unité trop éloignée du point d'utilisation : Chaque mètre de tuyau entre le FRL et vos vannes ajoute une perte de friction et une chute de pression. Pour les conduites de plus de 5 à 10 mètres, installez un filtre-régulateur secondaire à proximité de la machine, et pas seulement au niveau de la salle des compresseurs.

La solution : Montez le FRL à moins de 3 mètres de l'entrée d'air principale de la machine , verticalement, avec le bol vers le bas. Laissez un espace libre sous la cuvette pour une opération de vidange manuelle (au minimum 50 mm). Utilisez le support de montage approprié : les séries SMC AC et Festo FRC-D incluent des supports muraux/panneau dédiés.

3. Le régulateur est réglé trop haut, trop bas ou « réglé et oublié »

Qu'est-ce qui ne va pas :

• Trop élevée : Une pression excessive accélère l’usure des joints du cylindre, augmente la consommation d’air et peut dépasser les pressions nominales des composants. Les vérins pneumatiques standard sont conçus pour 1,0 MPa – un fonctionnement continu à 0,9 MPa ne laisse pratiquement aucune marge de sécurité.

• Trop faible : en dessous de la pression de fonctionnement minimale des distributeurs en aval (généralement 0,15 à 0,2 MPa pour les distributeurs à tiroir pilotés), les solénoïdes cliquent mais les tiroirs ne bougent pas. Les cylindres perdent de la force et de la vitesse.

• 'Réglé et oublié' : Les ressorts du régulateur se fatiguent avec le temps. Un régulateur réglé à 0,5 MPa il y a deux ans peut fournir 0,35 MPa aujourd'hui. Sans manomètre, vous ne le saurez jamais jusqu'à ce que les pièces commencent à tomber.

Bonne pratique :

• Réglez la pression de service entre 0,4 et 0,6 MPa (4 à 6 bars) pour la pneumatique générale : c'est le point idéal pour la plupart des composants SMC et Festo.

• Ajustez toujours la pression tout en augmentant — tourner le bouton dans le sens des aiguilles d'une montre pour augmenter la pression empêche la dérive du point de consigne qui se produit lors du réglage vers le bas (conformément aux instructions d'utilisation du régulateur SMC).

• Verrouillez le bouton après le réglage. Les séries Festo FRCS et SMC AR proposent toutes deux des boutons verrouillables.

• Vérifiez et recalibrez tous les trimestres. Une jauge qui indique zéro lorsque le système est dépressurisé confirme qu'il est toujours précis.

4. Lubrificateur : trop d'huile, mauvaise huile ou pas d'huile sur un système lubrifié

Qu'est-ce qui ne va pas :

• Trop d'huile : Un excès de brouillard d'huile recouvre l'intérieur des tubes, attaque certains matériaux de joint (en particulier l'EPDM) et peut carboniser l'intérieur des passages pilotes de l'électrovanne, provoquant un collage intermittent extrêmement difficile à diagnostiquer.

• Mauvaise huile : utilisation d'une huile hydraulique ou d'une huile moteur standard au lieu de l'huile pour turbine ISO VG32 (Classe 1, sans additifs) — le seul lubrifiant recommandé par SMC et Festo pour les systèmes pneumatiques. D'autres huiles contiennent des détergents et des additifs anti-usure qui forment des dépôts de vernis sur les surfaces des bobines.

• Pas d'huile sur un système conçu pour l'air lubrifié : les cylindres et les vannes non lubrifiés peuvent fonctionner à sec, mais si le constructeur de la machine d'origine a conçu pour l'air lubrifié et que vous arrêtez le lubrificateur, les joints sèchent et tombent en panne.

Comment régler correctement le débit d'égouttement du lubrificateur :

① Remplir uniquement avec de l'huile pour turbine ISO VG32 .

② Relâchez la pression d'entrée avant de remplir (type série AL).

③ Tournez le bouton de réglage vers '+' jusqu'à ce qu'une goutte apparaisse sur le dôme de visée.

④ Reculez d'un quart de tour — vous recherchez 1 goutte tous les 5 à 10 cycles d'actionneur , pas un flux continu.

⑤ Vérifiez quotidiennement la consommation pendant la première semaine ; hebdomadaire par la suite.

*Conseil de terrain : si vous voyez un film d'huile sur le silencieux d'échappement d'une électrovanne au bout d'un mois, le taux d'égouttement du lubrificateur est trop élevé.

5. Ne jamais vider le bol du filtre ni changer l'élément

Qu'est-ce qui ne va pas :

Un bol de filtre à moitié rempli d'eau ne filtre pas : il alimente en eau directement vos conduites d'air. De plus, une cuvette pleine signifie que la purge automatique à flotteur (le cas échéant) est coincée, obstruée ou que le tube de vidange est bloqué.

Calendrier d'entretien (minimum) :

Déclencheur de remplacement de l'élément : Si le manomètre à la sortie du régulateur indique 0,1 MPa (1 bar) de moins que le manomètre à l'entrée du filtre — au même débit — l'élément filtrant est obstrué et doit être remplacé. Ce test de différence de pression prend 30 secondes et vous en dit plus qu’une simple inspection visuelle.

6. Utiliser un bol en polycarbonate dans un mauvais environnement

Qu'est-ce qui ne va pas :

Les bols en polycarbonate – standard sur la plupart des unités SMC AC/AW et Festo FRC-D Mini/Midi – sont chimiquement vulnérables. L'exposition aux solvants organiques, , aux huiles de coupe, , aux huiles synthétiques pour compresseurs, , aux composés frein-filet , ou aux agents de nettoyage alcalins provoque des fissures de contrainte microscopiques qui peuvent conduire à une rupture catastrophique du bol sous pression.

Quand passer à un bol en métal :

• Le FRL se trouve à moins de 2 mètres d’un centre d’usinage (coupe brouillard fluide)

• Le compresseur utilise de l'huile synthétique

• Du produit d'étanchéité pour filetage ou du Loctite est utilisé sur les raccords à proximité

• L'environnement est exposé aux rayons UV (lumière du soleil à travers une fenêtre)

• Le système est fréquemment pressurisé/dépressurisé (cyclage de fatigue)

SMC (série AC-A avec suffixe « 2 ») et Festo (norme de protection métallique FRC-D) proposent des options de bols métalliques. La différence de coût est minime : changez de manière préventive si l'une des conditions ci-dessus s'applique.

Dimensionnement FRL : Comment choisir la bonne taille

Règle de dimensionnement : Choisissez la taille du corps FRL afin que votre consommation totale d'air à la demande maximale soit ≤ 70 % du débit nominal de l'unité (en laissant une marge de 30 % pour la chute de pression à travers l'élément filtrant à mesure qu'il vieillit).

Liste de contrôle de prévention

• FRL installé à moins de 3 m de l'entrée de la machine, verticalement, cuvette vers le bas

• Le niveau de filtration correspond à l'application (5 µm minimum pour la pneumatique générale)

• Régulateur réglé sur 0,4-0,6 MPa, verrouillé, jauge fonctionnelle

• Lubrificateur rempli uniquement d'huile de turbine ISO VG32, taux d'égouttement 1 goutte / 5 à 10 cycles

• Bol de filtre vidangé quotidiennement ou vidange automatique fonctionnelle

• Élément filtrant remplacé avant que la chute de pression ne dépasse 0,1 bar

• Bol en métal installé à proximité de produits chimiques, de liquides de coupe ou d'huiles synthétiques

• Ne mélangez jamais de composants lubrifiés et non lubrifiés en aval sur la même branche.

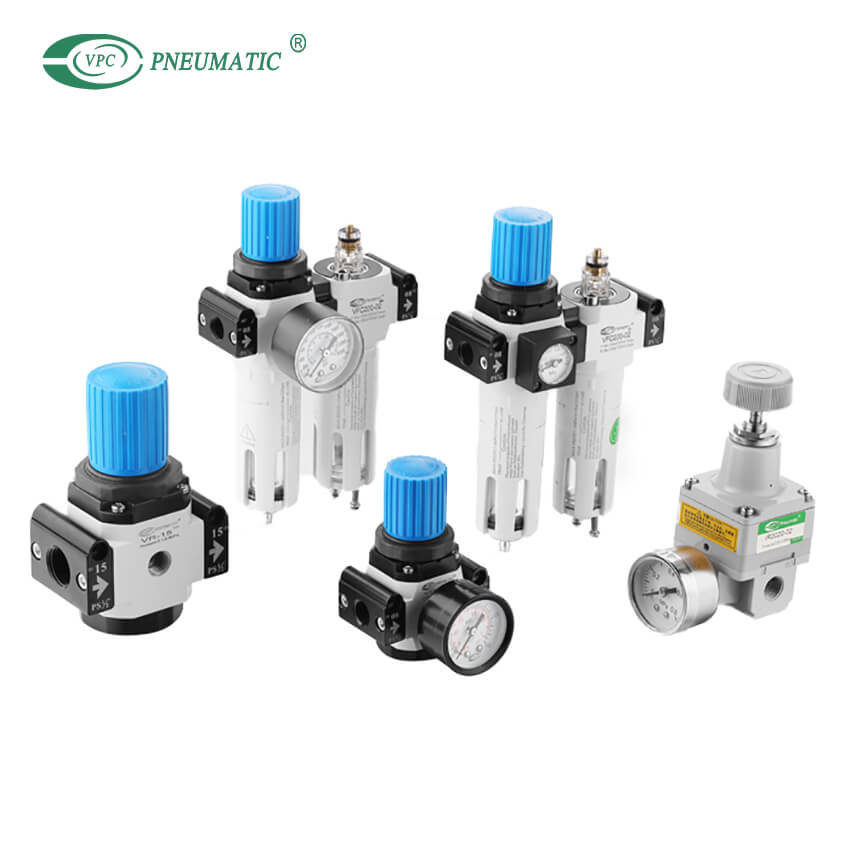

Unités de préparation d'air VPC

VPC fabrique une gamme complète de composants FRL et de préparation d'air couvrant toutes les applications industrielles standards :

• Unités combinées d'air série AC (AC20–AC60) — Filtre + Régulateur + Lubrificateur en assemblage modulaire. Filtration 5 µm, plage de régulation 0,05–0,85 MPa. Ports G1/8-G1. Dimensions de montage et de port correspondant à la série SMC AC.

• Filtres série AF — norme 5 µm ; options de coalescence et de charbon actif pour les applications d’instrumentation et de salle blanche.

• Régulateurs série AR — Type à décharge, avec et sans jauge. Options de régulateur de précision (série IR) pour les applications de répétabilité de ±0,1 %.

• Lubrificateurs série AL — compatibles ISO VG32, débit d'égouttement réglable, dôme de visualisation pour confirmation visuelle.

• Filtres-régulateurs série AW — Filtration et régulation combinées dans un seul corps compact. Largement utilisé comme unités de point d'utilisation montées sur machine.

• Régulateurs de précision série IR — Pour les applications nécessitant un contrôle strict de la pression : contrôle de la tension, contrôle de la force, régulation pilote.

Toutes les unités sont testées en usine pour vérifier les fuites, l'hystérésis de régulation de pression et le débit. Chaque unité est livrée avec des dessins dimensionnels et des instructions de montage.
