Cylindres à faible friction à joint métallique Pneumatique : questions de l'acheteur avant la sélection ou le remplacement

VPC Pneumatique Site officiel espagnol : https://vpc-pneumatic.mx/

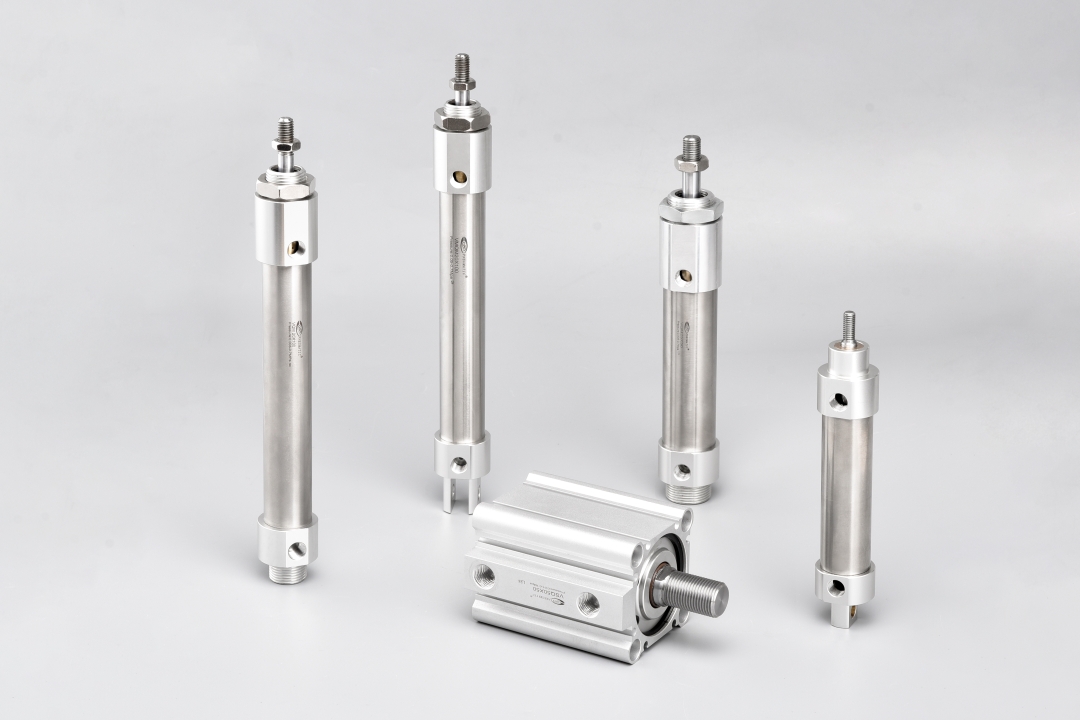

Comment évaluer un cylindre Pneumatique à faible friction à joint métallique avant d'en acheter ou d'en remplacer un

Un vérin pneumatique à faible friction à joint métallique mérite d'être envisagé lorsqu'une machine a besoin d'un mouvement fluide à basse vitesse , , d'un contrôle de force stable ou d'une pression de contact répétable . Ce n'est pas la bonne réponse pour chaque position du cylindre. Avant d'acheter ou de remplacer un cylindre de style SMC MQQ, MQM ou MQP, l'acheteur doit vérifier la structure du joint, la pression de fonctionnement minimale, la plage de vitesse, la qualité de l'air, la charge latérale, les dimensions de montage et la tâche réelle de la machine. Taille de raccordement et l'AVC à eux seuls ne suffisent pas pour approuver un remplacement.

Tableau de décision rapide

1. Quel problème de l’acheteur résout-il réellement ?

La plupart des acheteurs ne recherchent pas un cylindre à faible friction car ils veulent une définition. Ils recherchent parce qu'une machine est difficile à régler. Un cylindre normal peut se déplacer de manière inégale à basse vitesse, , nécessiter trop de pression pour commencer , à créer une force de contact incohérente , ou se comporter différemment après une longue période d'arrêt. Dans les mécanismes de bobinage, d'inspection, de polissage, d'assemblage électronique et à contact souple, ces petites modifications peuvent devenir des rebuts, une qualité de processus instable ou une configuration de machine difficile.

La valeur d'un vérin pneumatique à faible friction n'est donc pas simplement « moins de friction ». La valeur est un mouvement plus contrôlable à basse pression et une force plus prévisible lorsque le reste du circuit est conçu correctement. Si le circuit, la qualité de l'air et la direction de la charge sont incorrects, un cylindre à faible friction peut toujours coller, fuir, s'user prématurément ou ne pas fournir l'amélioration de processus attendue.

2. Le joint métallique, le joint en caoutchouc et le diaphragme roulant ne sont pas les mêmes

• Un vérin pneumatique standard repose généralement sur des éléments d'étanchéité en caoutchouc . Cette structure est pratique et économique pour de nombreux mouvements de poussée, de traction, de levage, de serrage et de transfert. Le compromis est que la friction du joint peut être trop élevée ou trop variable pour des tâches précises à faible vitesse ou à faible force.

• Un cylindre à faible friction à joint métallique est conçu pour réduire la résistance au glissement et prendre en charge les applications où les cylindres ordinaires sont difficiles à contrôler. SMC décrit ses produits MQQ et MQP comme des cylindres à joint métallique à faible friction, et ses documents officiels positionnent ce type d'actionneur pour les applications à basse pression, faible vitesse, vitesse uniforme, faible friction et contrôle de force.

• Un cylindre à membrane roulante est une structure différente. Il peut être utile dans les applications qui nécessitent un très faible frottement et de faibles fuites, mais ses limites de conception, son comportement en course, ses considérations de montage et sa logique de coût sont différents. Lorsqu'un acheteur demande à VPC un vérin à faible friction, la première précision doit être de savoir si l'application nécessite un vérin pneumatique à joint métallique ou un actionneur à membrane. La direction du cylindre à faible friction du VPC est ici un joint métallique et non un diaphragme.

3. Quand un OEM doit-il spécifier un cylindre à faible friction à joint métallique ?

• Utilisez-le lorsque le problème de mouvement est réel . Un cylindre à faible friction est particulièrement utile lorsque la machine nécessite un démarrage en douceur, un déplacement stable à basse vitesse ou une force de sortie reproductible sous pression contrôlée. Si le cylindre ouvre uniquement une protection, pousse une simple butée ou effectue un mouvement de transfert brutal, un cylindre standard peut être plus économique et plus facile à entretenir.

• Utilisez-le pour un contact sensible à la force . Dans les applications de manipulation de composants électroniques, de montages d'inspection, de pressage léger, de polissage et de contact avec des surfaces, une force de décollement trop importante peut endommager le produit ou rendre le réglage de la force instable. Un cylindre à faible friction à joint métallique aide à réduire cette barrière de contrôle , en particulier lorsqu'il est associé à un régulateur de précision approprié ou à un régulateur électropneumatique.

• Utilisez-le pour la tension du Web, du film et de l'enroulement . Dans les équipements roll-to-roll, le bobinage de bobines, la manipulation de films, l’impression et autres mécanismes similaires, l’objectif n’est pas simplement la vitesse du cylindre. La machine a besoin d’un contact ou d’une tension stable dans le temps. La bouteille, le régulateur, la vanne, les tubes et la préparation de l'air doivent être traités comme un seul circuit.

• Utilisez-le lorsque le coût de remplacement est inférieur à l'instabilité du processus . Certains acheteurs hésitent car les vérins à faible friction ne sont pas les actionneurs les moins chers. C'est une mauvaise comparaison. La meilleure question est de savoir si un mouvement instable à basse vitesse entraîne des temps d'arrêt , , , des , plaintes des clients , ou un temps de configuration trop long.

4. Quand n’est-ce pas le meilleur choix ?

Un vérin pneumatique à faible friction n’est pas une réparation magique pour un mauvais circuit pneumatique. Si l'air comprimé contient de l'eau, du brouillard d'huile, de la poussière ou une pression incohérente, le cylindre peut ne pas fonctionner comme prévu. Les documents techniques de SMC recommandent , une filtration fine , de l'air propre et sec et un entretien avec une lubrification pour les cylindres à joint métallique à faible friction. La page produit VQM de VPC indique également l'absence de lubrification et recommande une filtration de 5 um ou plus fine et une séparation du brouillard pour un fonctionnement stable.

Ce n’est pas non plus la meilleure solution lorsqu’une forte charge latérale est appliquée à la tige sans guidage approprié. Un faible frottement ne supprime pas la nécessité de contrôler la charge latérale . Si l'application présente une force décalée, l'acheteur doit vérifier si un type résistant aux charges latérales, un guide externe, un joint flottant ou une structure d'actionneur différente est nécessaire.

Enfin, il ne doit pas être vendu comme substitut direct à un actionneur électrique. Un vérin pneumatique à faible friction peut améliorer le comportement à faible vitesse et en force , mais il ne fournit pas à lui seul un contrôle de position en boucle fermée. Si l'exigence réelle est un positionnement au niveau du micron ou un contrôle programmable du profil de mouvement, l'acheteur doit déterminer si un actionneur électrique, une servo-presse ou une conception hybride est plus approprié.

5. Quelles spécifications sont importantes avant le remplacement ?

6. Pourquoi la préparation de l'air et la conception des circuits sont importantes

Les performances à faible frottement dépendent du circuit. Un acheteur peut choisir le bon cylindre et obtenir des résultats médiocres si la conduite d'air est sale , , si le régulateur est instable , si , la valve est trop restrictive ou si le volume du tube n'est pas adapté à la réponse requise. Pour une application de contrôle de force, le cylindre n’est qu’une partie de la boucle de contrôle.

Pour les cylindres à air à faible friction à joint métallique, VPC doit poser des questions sur le circuit complet avant de citer : pression de fonctionnement, type de régulateur, type de vanne, longueur de tube, sens de charge, fréquence de cycle, vitesse attendue et si la machine utilise un régulateur de pression de précision ou un régulateur électropneumatique. Si l'acheteur ne peut pas fournir ces détails , VPC peut toujours fournir des recommandations préliminaires, mais la sélection finale doit être confirmée par un ingénieur VPC.

7. Peut-il remplacer SMC MQQ, MQM ou MQP ?

La formulation la plus sûre est une alternative fonctionnelle après vérification. Un alésage correspondant ou une apparence similaire ne prouve pas un remplacement direct. Pour les projets de remplacement, l'acheteur doit envoyer le code du modèle existant, la photo du produit, le dessin si disponible, l'alésage, la course, la méthode de montage, la plage de pression, la charge réelle et le fonctionnement de la machine. Si le cylindre contrôle la force de contact, l'acheteur doit également fournir des informations sur la plage de force cible et le régulateur.

VPC ne doit pas revendiquer une compatibilité à 100 % sans vérifier les dimensions et les conditions d'utilisation. La position la plus crédible est pratique : VPC peut aider à déterminer si un cylindre à joint métallique à faible friction peut servir d' alternative dans l'application de l'acheteur et à identifier les données qui doivent encore être confirmées avant l'approbation de l'échantillon.

8. Comment VPC doit être évalué en tant que fournisseur

Pour les projets de cylindres pneumatiques à faible friction, un fournisseur ne doit pas seulement proposer un prix unitaire. Le fournisseur doit aider l'acheteur à clarifier si le problème est dû à la friction, à la charge latérale, à la qualité de l'air, à la stabilité du régulateur ou à une inadéquation entre l'actionneur et la tâche de la machine. C'est là que VPC devrait apparaître naturellement.

VPC propose des options de vérins pneumatiques à faible friction et à joint métallique pour les applications impliquant un actionnement à basse pression, un contrôle de la force , de mouvement à faible vitesse et un contrôle de la tension . La page publique VQM de VPC répertorie la construction des joints métalliques, la pression de fonctionnement minimale, la pression de service, la plage de température, la plage de vitesse, les recommandations de filtration et aucune exigence de lubrification. Pour VQQ, VQP, plage exacte d'alésage/course, politique d'échantillonnage, délai de livraison, MOQ, prise en charge des marques privées, documents de certification et rapports de test, utilisez jusqu'à ce que VPC confirme les données publiques.

FAQ

1. Un cylindre à faible friction à joint métallique est-il identique à un cylindre à membrane roulante ?

Non . Un cylindre à joint métallique et un cylindre à membrane roulante utilisent des structures différentes. La direction du cylindre à faible friction du VPC dans cet article est un joint métallique et non un diaphragme roulant.

2. Un cylindre à faible friction a-t-il besoin d'être lubrifié ?

Pour les cylindres à joint métallique à faible friction, une lubrification supplémentaire n'est généralement pas la recommandation de départ. La page publique VQM de VPC indique l'absence de lubrification et recommande une filtration et une séparation du brouillard appropriées. Vérifiez toujours la fiche technique du modèle sélectionné.

3. Pourquoi mon cylindre à faible friction bouge-t-il toujours de manière inégale ?

Les causes courantes incluent de l'air sale , et de l'eau dans la conduite, , une charge latérale excessive , , une sortie instable du régulateur , un débit de vanne inadapté, un tube long ou un type de cylindre inapproprié pour la tâche.

4. VPC peut-il fournir une alternative à SMC MQQ ?

VPC peut évaluer une alternative fonctionnelle après avoir vérifié le modèle existant, les dimensions, la course, la direction de la charge, la pression, la vitesse et l'application. N'approuvez pas le remplacement uniquement en fonction de la taille du port ou de l'alésage.

5. Que dois-je envoyer avant de demander un devis ?

Envoyez le modèle existant, une photo ou un dessin, l'alésage, la course, la pression de service, la vitesse requise, la direction de la charge, l'équipement d'application, la quantité annuelle, la date de livraison cible et si le projet nécessite une approbation d'échantillon, une marque privée ou une vérification de remplacement.
