| Moyen de travail: | |
|---|---|
| Taux de filtration nominal: | |
| Température de fonctionnement: | |
| Pression d'épreuve: | |
| Max.Pression de service: | |

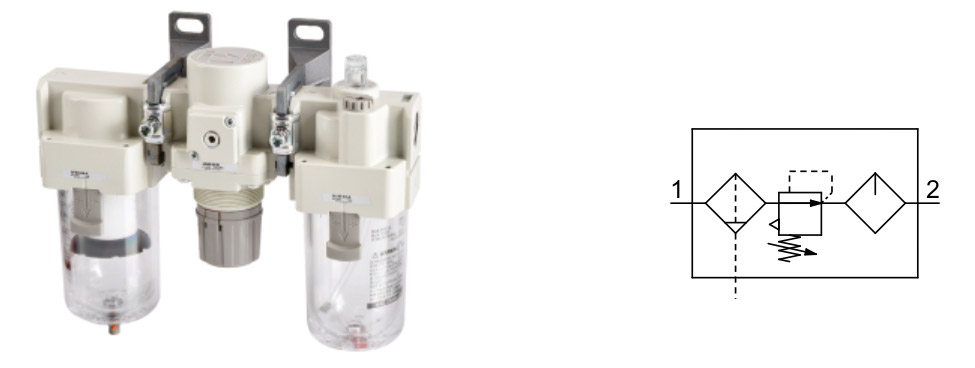

Description du produit

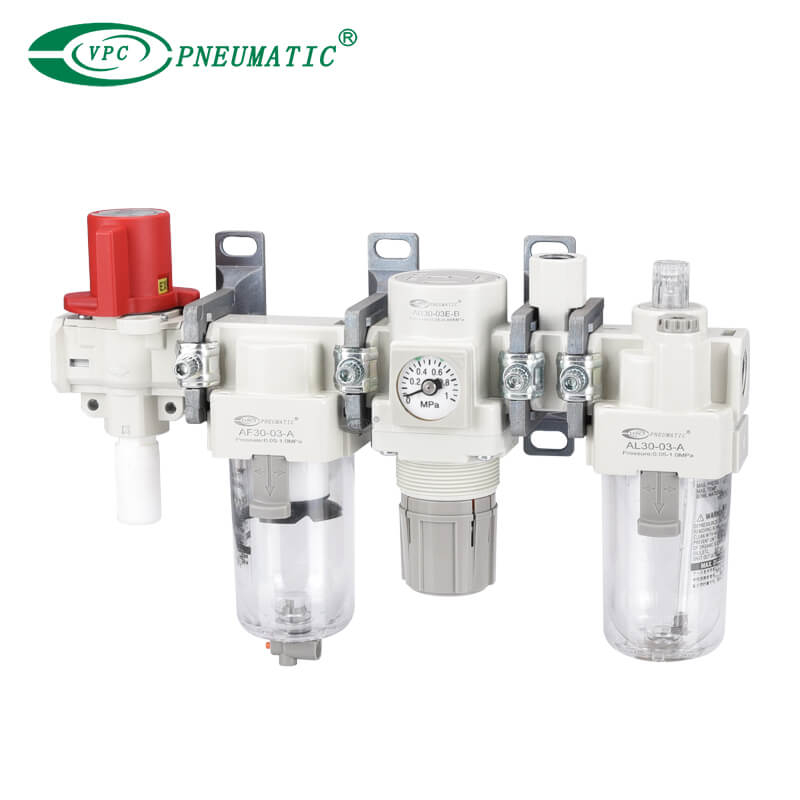

La plupart des caractéristiques de l'AC-A et de l'AC-B ont été intégrées dans les protections transparentes du bol AC-D pour une visibilité totale ; jauges et pressostats intégrés ; Espace de maintenance réduit et changement d'élément simplifié sur les filtres de la série AF-D.
1. Conception modulaire avec un style de carrosserie uniforme. Montage interchangeable avec le produit existant
2. Gamme étendue d'adaptateurs de tuyaux, d'interfaces et de pressostats modulaires.
3. Remplacement facile des éléments. L'élément et le bol sont d'une seule pièce. Le remplacement peut être effectué manuellement.
4. Régulateur d'économie d'énergie. Chute de pression : Max. 50 % d'amélioration
5. Espace de maintenance réduit : Max. 46% de réduction
6. Filetages Rc, NPT ou G disponibles.
Exemple de commande :
Option/Semi-standard : Sélectionnez-en un pour chaque a à j.
Symbole option/semi-standard : Lorsque plus d’une spécification est requise, indiquez-la dans ordre alphanumérique.

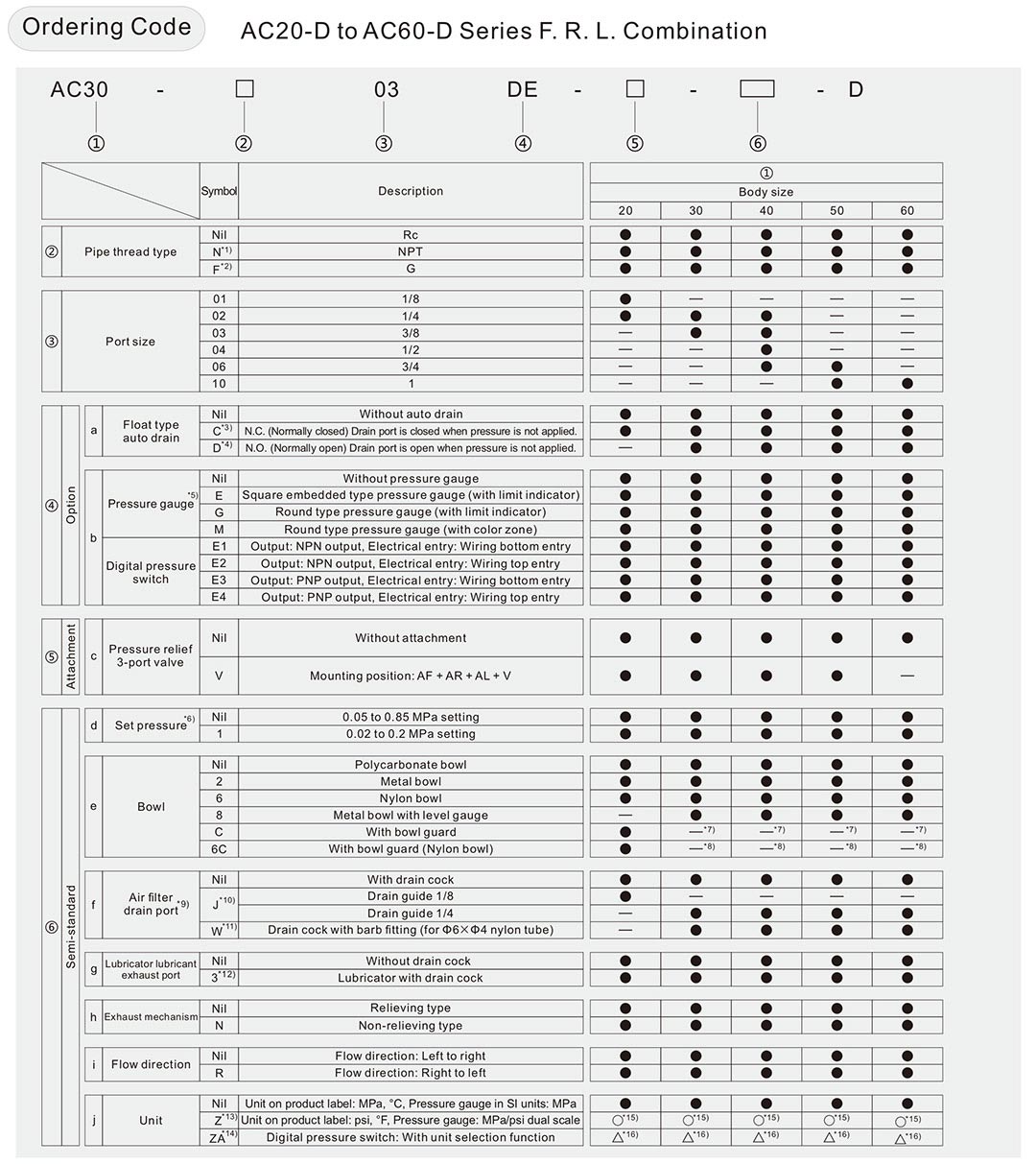

Modèle: AC30-F03DE1-16NR-D
*1) Le guide de vidange est NPT1/8 (applicable à l'AC20-D) et NPT1/4 (applicable à l'AC30-D à l'AC60-D). L'orifice de vidange automatique est livré avec un Φ3/8' Raccord instantané (applicable aux AC30-D à AC60-D).
*2) Le guide de vidange est G1/8 (applicable à l'AC20-D) et G1/4 (applicable à l'AC30-D à l'AC60-D).
*3) Lorsque la pression n'est pas appliquée, le condensat qui ne démarre pas le mécanisme de vidange automatique sera laissé dans la cuvette. Libération des condensats résiduels avant de terminer les opérations de la journée est recommandé.
*4) Si le compresseur est petit [0,75 kW, le débit de refoulement est inférieur à 100 L/min (ANR)], une fuite d'air du robinet de vidange peut se produire pendant le fonctionnement. début des opérations. Le type NC est recommandé.
*5) Lorsque le manomètre est fixé, un manomètre de 1,0 MPa sera installé pour le type standard (0,85 MPa). Manomètre 0,4 MPa pour type 0,2 MPa.
*6) La pression peut être réglée à une valeur supérieure à la pression spécifiée dans certains cas, mais utilisez une pression comprise dans la plage spécifiée..
*7) Un protège-bol est fourni en équipement standard (polycarbonate).
*8) Un protège-bol est fourni en équipement standard (nylon).
*9) La combinaison de purge automatique à flotteur C et D n'est pas disponible.
*10) Sans fonction de valve.
*11) La combinaison des bols métalliques 2 et 8 n'est pas disponible.
*12) Lors du choix avec W : Orifice de vidange du filtre à air, le robinet de vidange d'un lubrificateur sera doté de raccords cannelés.

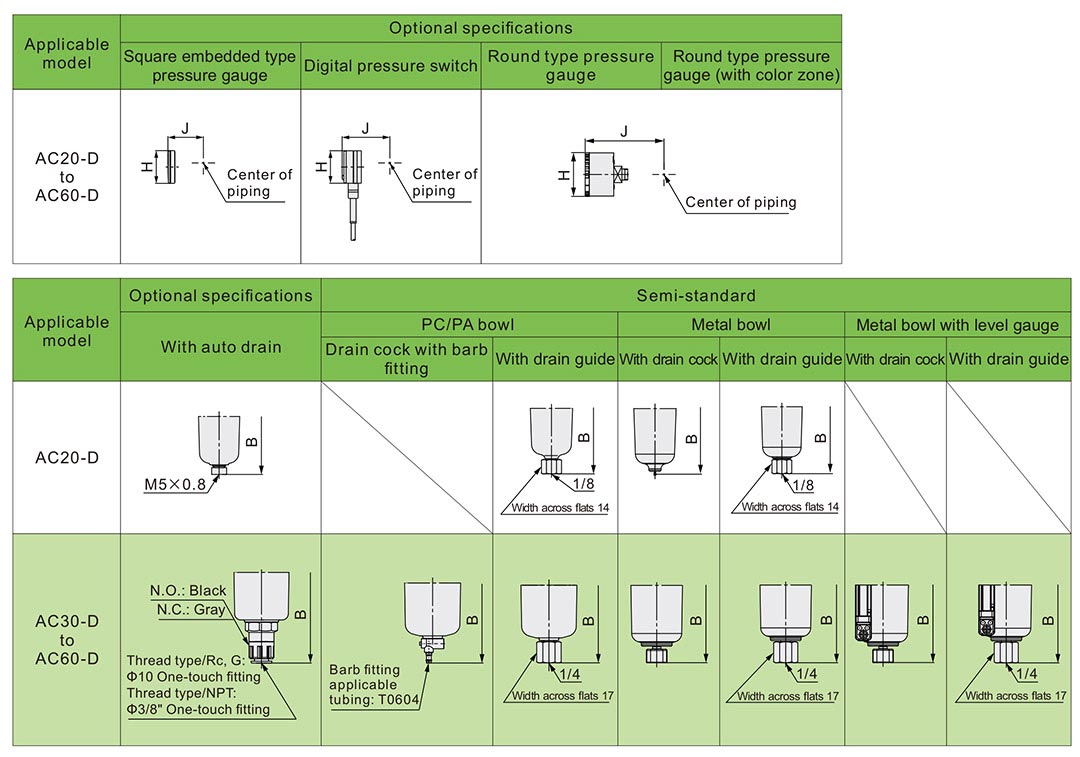

*13) Pour le type de filetage de tuyau : NPT Ne peut pas être utilisé avec M : Manomètre de type rond (avec zone de couleur). Disponible sur demande pour spécial. Le pressostat numérique sera équipé avec la fonction de sélection d'unité, réglage initial sur psi.
*14) Pour les options : E1, E2, E3, E4
*15) : Pour le type de filetage de tuyau : NPT uniquement
*16) △: Sélectionnez avec les options : E1, E2, E3, E4
Spécifications du produit
| Modèle | AC20-D | AC30-D | AC40-D | AC40-06-D | AC50-D | AC60-D | |
| Composant | Filtre à air[AF] | AF20-D | AF30-D | AF40-D | AF40-06-D | AF50-D | AF60-D |
| Régulateur[AR] | AR20-D | AR30-D | AR40-D | AR40-06-D | AR50-D | AR60-D | |
| Lubrificateur[AL] | AL20-D | AL30-D | AL40-D | AL40-06-D | AL50-D | AL60-D | |
| Taille du port | 1/8, 1/4 | 1/4, 3/8 | 1/4, 3/8, 1/2 | 3/4 | 3/4, 1 | 1 | |
| Taille de l'orifice du manomètre *1) [AR] | 1/8 | ||||||
| Milieu de travail | Air pur | ||||||
| Température de travail*2) | -5 à 60°C (Pas de gel) | ||||||
| Pression d'épreuve | 1,5 MPa | ||||||
| Max. Pression de travail | 1,0 MPa | ||||||
| Vidange automatique minimale pression de service | NC [AF] | 0,1MPa | 0,15MPa | ||||
| NON [AF] | — | 0,1MPa | |||||
| Plage de pression de réglage [AR] | 0,05 à 0,85Mpa | ||||||
| Degré de filtration nominal [AF] | 5 µm | ||||||
| Classe de pureté de l'air comprimé | ISO 8573-1:2010 [ 6 : 4 : − ] | ||||||
| Capacité de vidange [AF] | 8 cm³ | 25 cm³ | 45 cm³ | ||||
Min. débit d'égouttement*3) [AL] | 15 L/min (ANR) | Taille du port 1/4 : 30 L/min (ANR) Taille d'orifice 3/8 : 40 L/min (ANR) | Taille du port 1/4 : 30 L/min (ANR) Taille d'orifice 3/8 : 40 L/min (ANR) Taille du port 1/2 : 50 L/min (ANR) | 50 L/min (ANR) | 190 L/min (ANR) | 220 L/min (ANR) | |
| Capacité d'huile [AL] | 25 cm³ | 55 cm³ | 135 cm³ | ||||
| Lubrifiant recommandé [AL] | Huile turbine classe 1 (ISO VG32) | ||||||
| Matériau du bol [AF/AL] | Polycarbonate | ||||||
| Protection du bol [AF/AL] | Semi-standard (Acier) | Norme (polycarbonate) | |||||
| Construction [AR] | Type de soulagement | ||||||
*1) Les filetages de raccordement du manomètre ne sont pas disponibles pour les unités FRL avec un manomètre de type carré intégré ou avec un pressostat numérique.
*2) -5 à 50°C pour les produits équipés du pressostat numérique.
*3) Le débit est de 5 gouttes ou plus/min dans les conditions suivantes : Pression d'entrée de 0,5 MPa ; Huile pour turbine de classe 1 (ISO VG32) ; Température à 20°C ; Vanne de réglage d'huile complètement ouverte.
Pour un circuit qui s'allume et s'éteint de manière répétée côté sortie, effectuez le réglage de manière à ce que la consommation d'air moyenne par minute devienne la débit d'égouttement minimum ou plus.

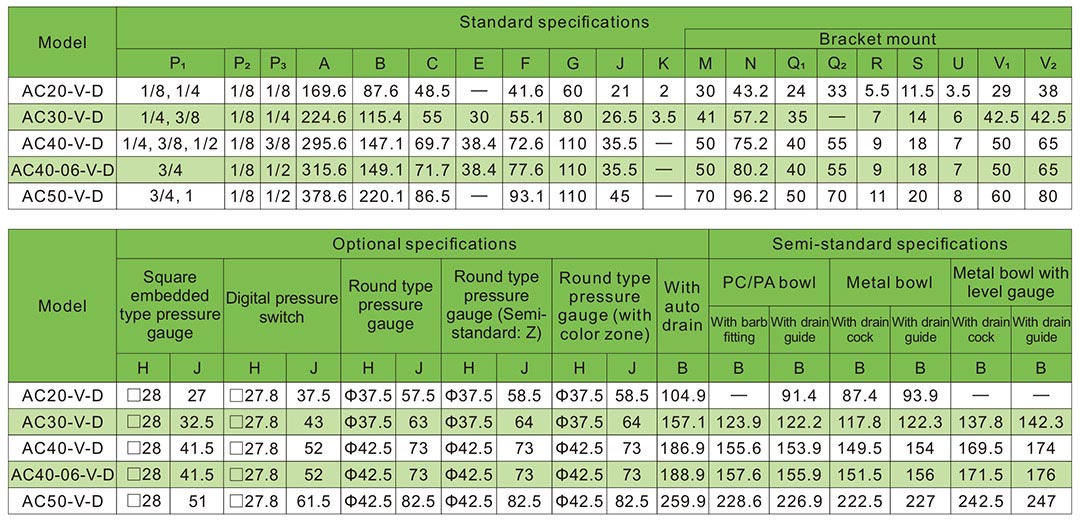

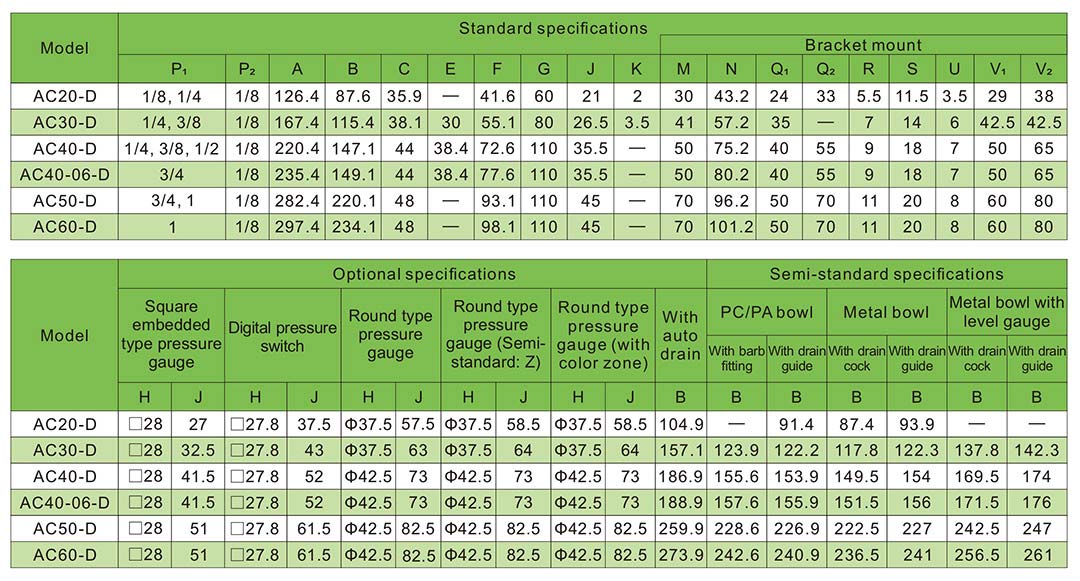

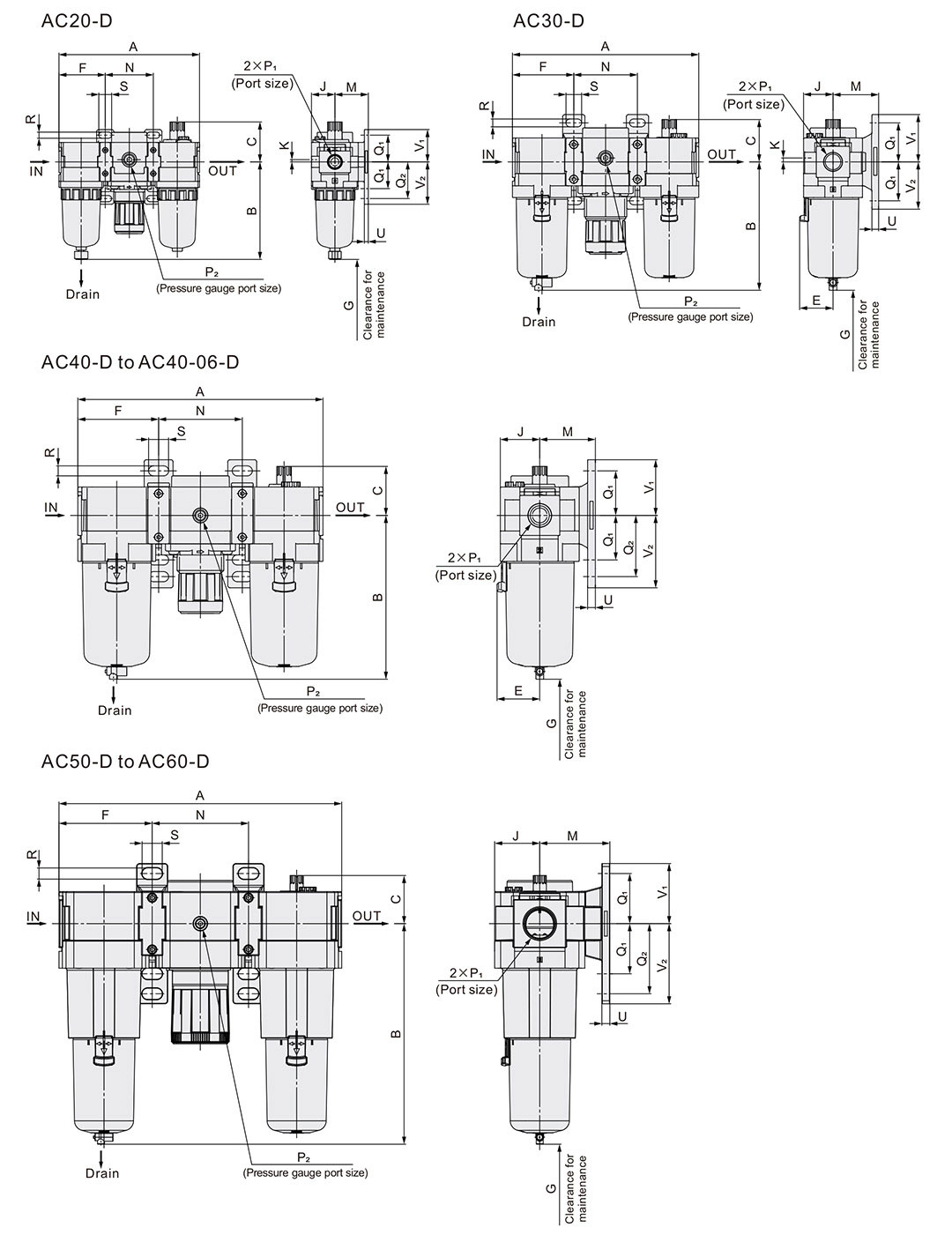

Dimensions principales

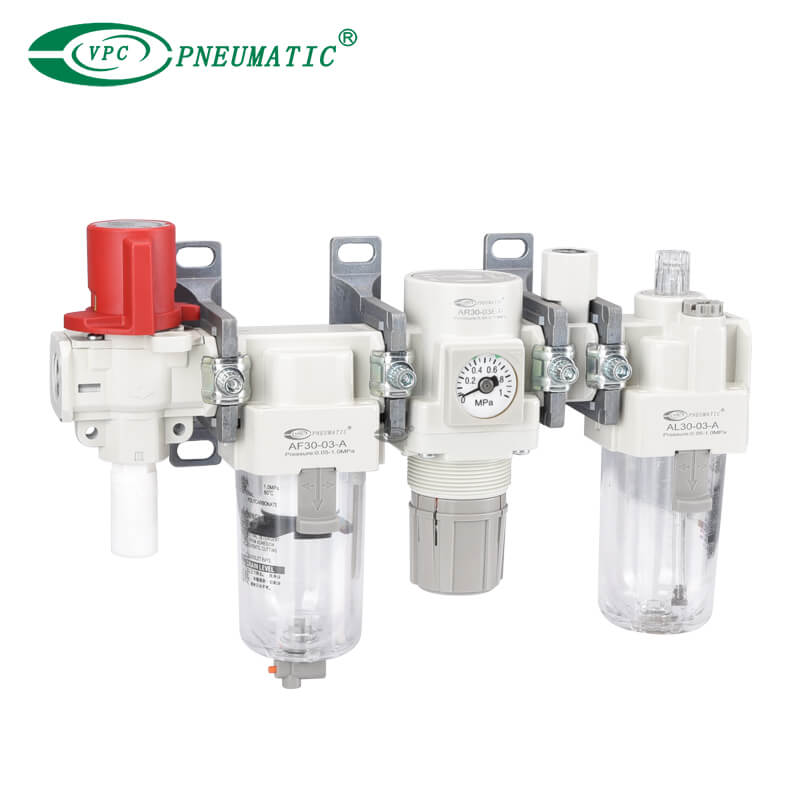

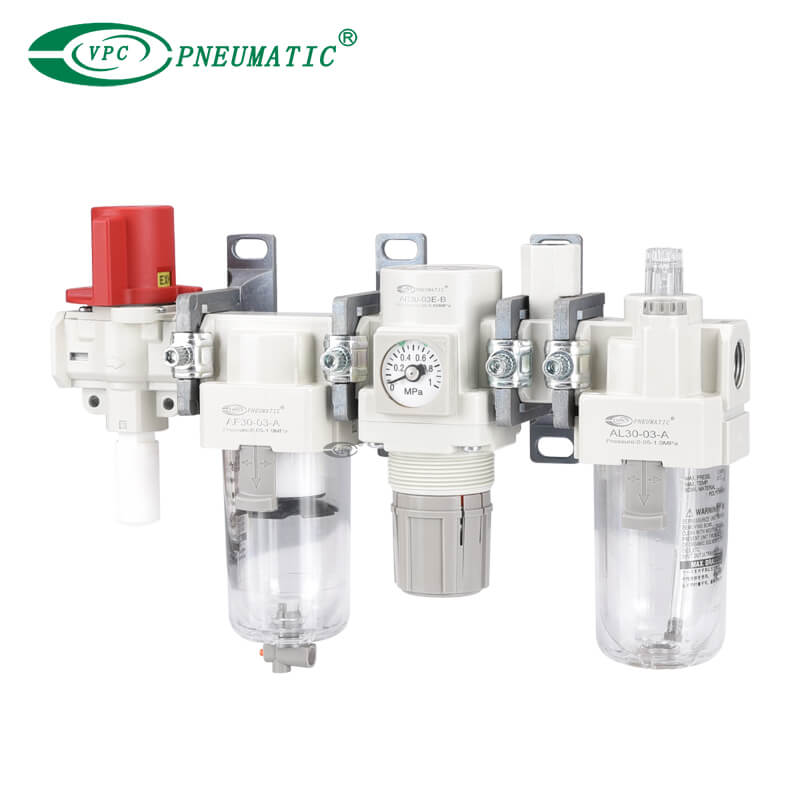

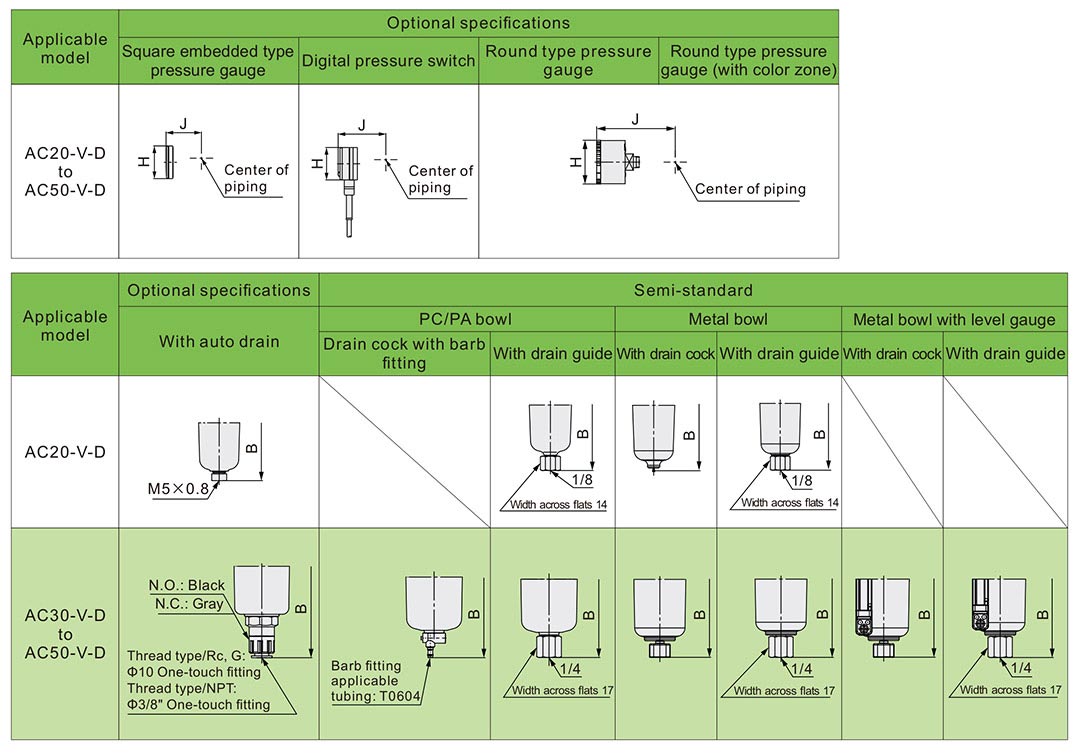

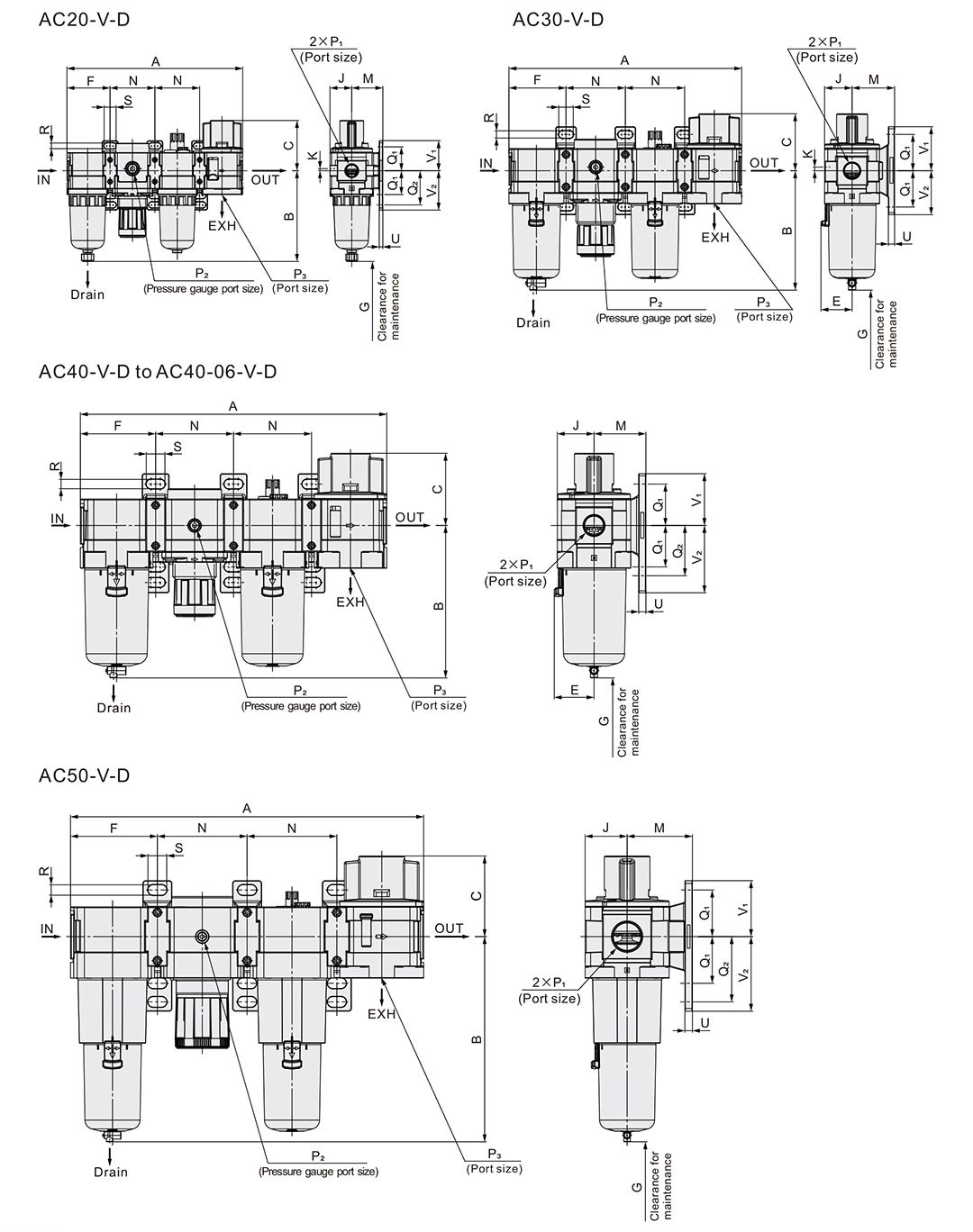

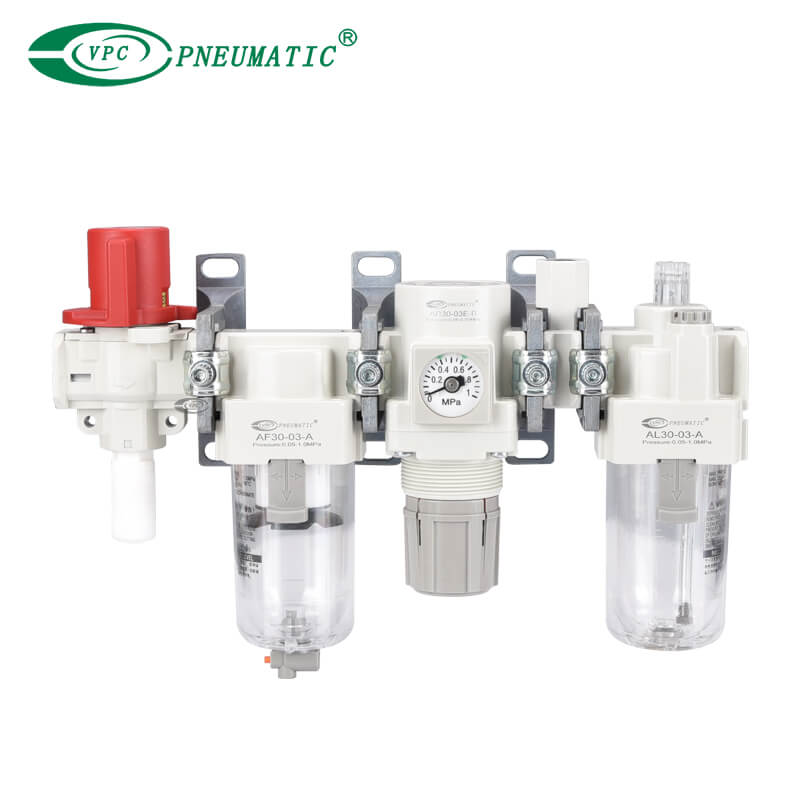

Avec soupape de surpression à 3 ports (V)
