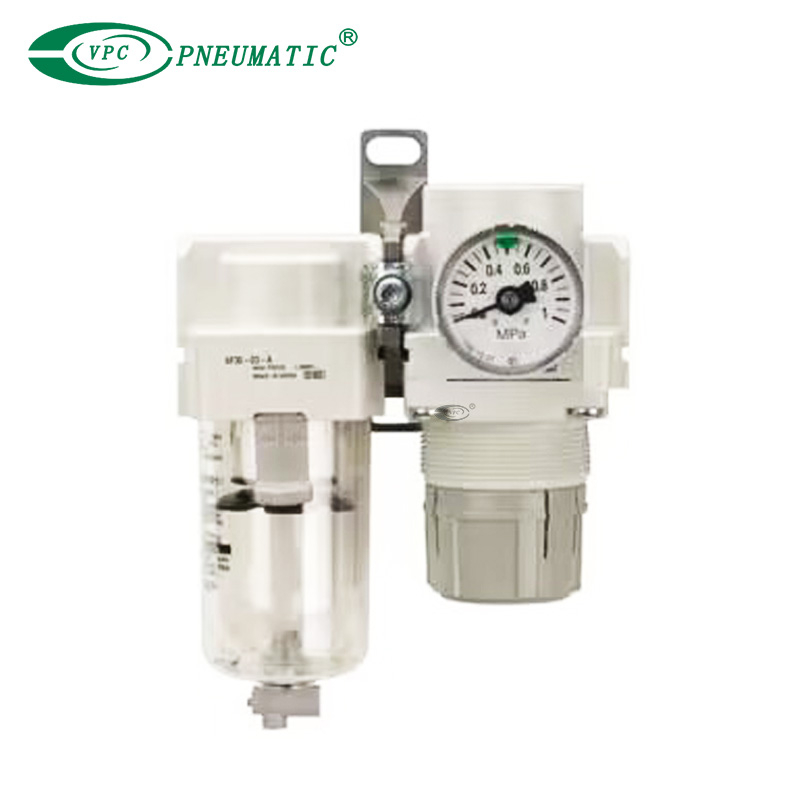

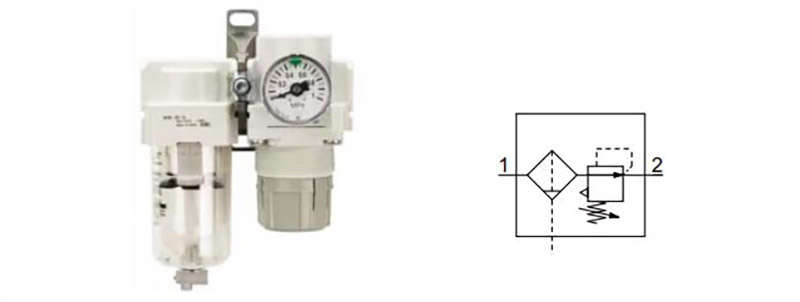

Le régulateur de filtre à air AC20B-D à AC60B-D est une combinaison modulaire de régulateur d'air AR et de filtre à air AF et peut être équipé en option de manomètres, de pressostats numériques, de soupapes de surpression à 3 voies et de pressostats IS.L'AC-D a un max.pression de réglage de 125 psi et peut être utilisé dans une large gamme d'applications.
  • AC30B-04D

  • VPC Pneumatic

Moyen de travail:
Taux de filtration nominal:
Température de fonctionnement:
Pression d'épreuve:
Max.Pression de service:
État de disponibilité:

Description du produit

 Caractéristique du produit

La plupart des fonctionnalités AC-A et AC-B  ont été incorporés dans le carénage transparent du bol AC-D pour une visibilité complète ;jauges et pressostats intégrés ;Espace de maintenance réduit et remplacement simplifié des éléments pour les filtres de la série AF-D.

1. Conception modulaire avec un style de carrosserie uniforme.Montage interchangeable avec le produit existant

2. Gamme étendue d'adaptateurs de tuyaux, d'interfaces et de pressostats modulaires.

3. Remplacement facile des éléments.L'élément et le bol sont d'une seule pièce.Le remplacement peut être effectué manuellement.

4. Régulateur d'économie d'énergie.Chute de pression : Max.50 % d'amélioration

5.  Espace de maintenance réduit : Max.46% de réduction

6.  Filetages Rc, NPT ou G disponibles.

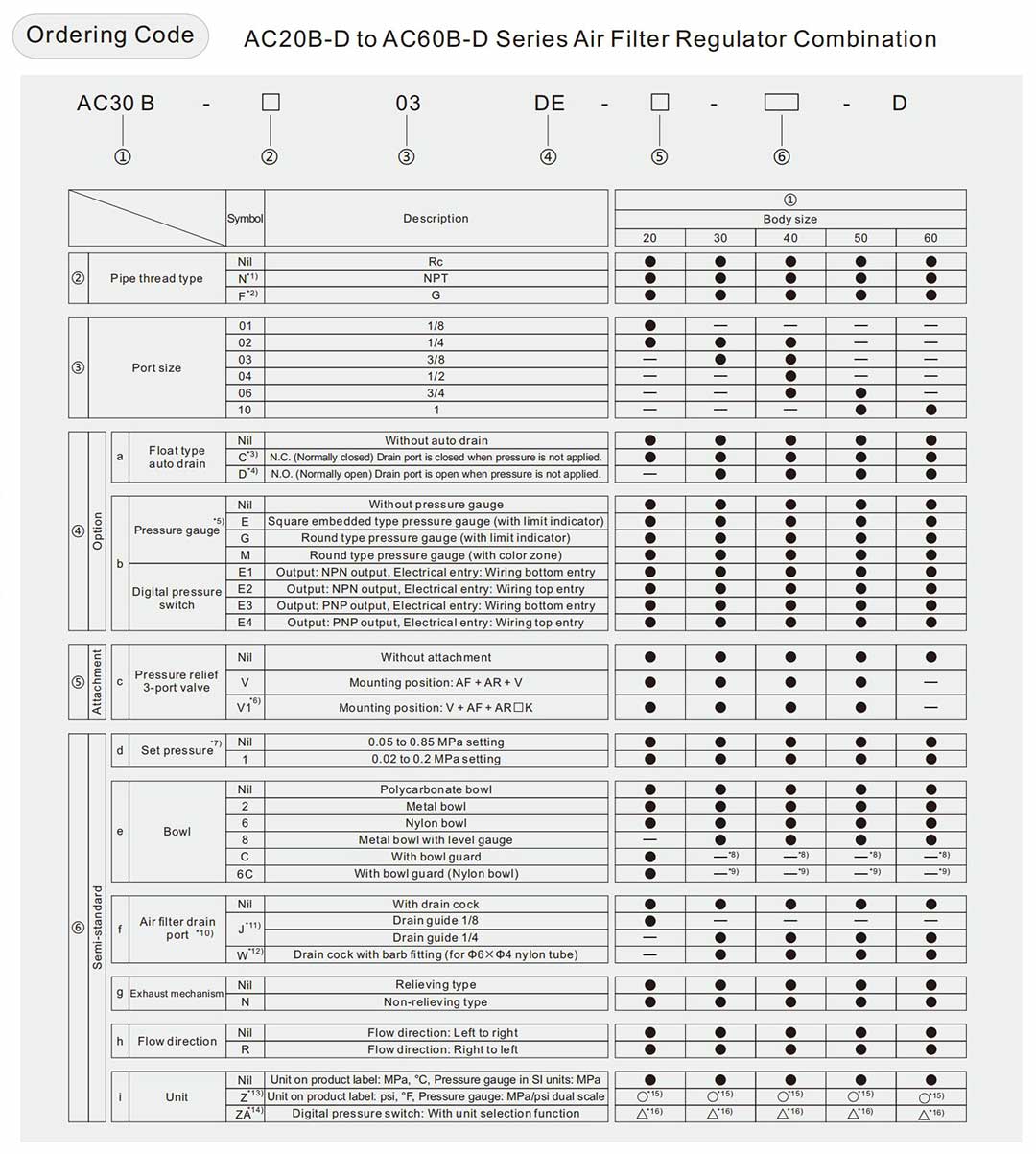

Exemple de commande :

Option/Semi-standard : Sélectionnez-en un pour chaque  a  à  i.

Symbole option/semi-standard :  Lorsque plus d’une spécification est requise, indiquez-la dans  ordre alphanumérique.

Modèle:  AC30B-F03DE1-16NR-D


Symbol

régulateur de filtre à air avec manomètre

régulateur de filtre pneumatique

*1) Le guide de vidange est NPT1/8 (applicable à l'AC20B-D) et NPT1/4 (applicable à l'AC30B-D à l'AC60B-D).L'orifice de vidange automatique est livré avec un Φ3/8'.  Raccord instantané (applicable aux AC30B-D à AC60B-D).

*2) Le guide de vidange est G1/8 (applicable à l'AC20B-D) et G1/4 (applicable à l'AC30B-D à l'AC60B-D).

*3) Lorsque la pression n'est pas appliquée, le condensat qui ne démarre pas le mécanisme de vidange automatique sera laissé dans la cuvette.Libération des condensats résiduels  avant de terminer les opérations de la journée est recommandé.

*4) Si le compresseur est petit [0,75 kW, le débit de refoulement est inférieur à 100 L/min (ANR)], une fuite d'air du robinet de vidange peut se produire pendant le fonctionnement.  début des opérations.Le type NC est recommandé.

*5) Lorsque le manomètre est fixé, un manomètre de 1,0 MPa sera installé pour le type standard (0,85 MPa).Manomètre 0,4 MPa pour type 0,2 MPa.

*6) La pression peut être réglée à une valeur supérieure à la pression spécifiée dans certains cas, mais utilisez une pression comprise dans la plage spécifiée.

*7) Un protège-bol est fourni en équipement standard (polycarbonate).

*8) Un protège-bol est fourni en équipement standard (nylon).

*9) La combinaison de purge automatique à flotteur C et D n'est pas disponible.

*10) Sans fonction de valve.

*11) La combinaison des bols métalliques 2 et 8 n'est pas disponible.

*12) Lors du choix avec W : port de vidange du régulateur de filtre, le robinet de vidange d'un lubrificateur sera doté de raccords cannelés.

*13) Pour le type de filetage de tuyau : NPT

  Ne peut pas être utilisé avec M : Manomètre de type rond (avec zone de couleur).Disponible sur demande pour un spécial. Le pressostat numérique sera équipé  avec la fonction de sélection d'unité, réglage initial sur psi.

*14) Pour les options : E1, E2, E3, E4

*15) : Pour le type de filetage de tuyau : NPT uniquement.

*16) △ : Sélectionnez avec les options : E1, E2, E3, E4.

Spécifications du produit

 Caractéristiques

ModèleAC20B-DAC30B-DAC40B-DAC40B-06-DAC50B-DAC60B-D
ComposantFiltre à air [AF]AF20-DAF30-DAF40-DAF40-06-DAF50-DAF60-D
Régulateur[AR]AR20-DAR30-DAR40-DAR40-06-DAR50-DAR60-D
Taille du port1/8, 1/41/4, 3/81/4, 3/8, 1/23/43/4, 11
Taille de l'orifice du manomètre *1) [RA]1/8
Milieu de travailL'air pur
Température de fonctionnement*2)-5 à 60°C (Hors congélation)
Pression d'épreuve1.5Mpa
Max.Pression de service1.0Mpa
Minimum de vidange automatique  pression de serviceNC [AF]0.1MPa0.15MPa
NON [AF]0.1MPa
Régler la plage de pression [AR]0.05 à 0.85Mpa
Taux de filtration nominal [AF]5 µm
Classe de pureté de l'air comprimé*3)ISO 8573-1:2010 [ 6 : 4 : 4 ]*4)
Capacité de vidange [AF]8 cm³ 25 cm³ 45 cm³
Matériau du bol [AF]Polycarbonate
Protège bol [AF]Semi-standard (Acier)Standard (Polycarbonate)
Bâtiment [AR]Type de soulagement

*1) Les filetages de raccordement du manomètre ne sont pas disponibles pour l'unité FRL avec un manomètre carré intégré ou avec un pressostat numérique.

*2) -5 à 50°C pour les produits avec pressostat digital.

*3) La classe de pureté de l'air comprimé est indiquée sur la base de la norme ISO 8573-1:2010 Air comprimé – Partie 1 : Contaminants et classes de pureté.

*4) La classe de qualité de l'air comprimé côté aspiration est [ 7 : 4 : 4 ].

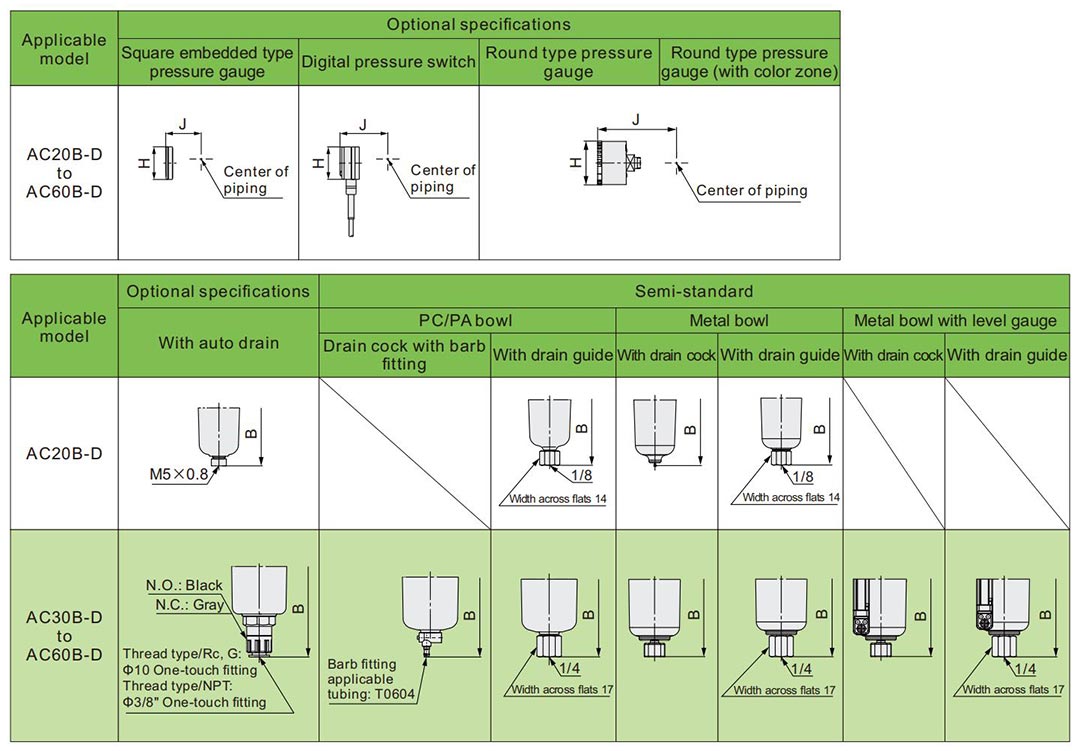

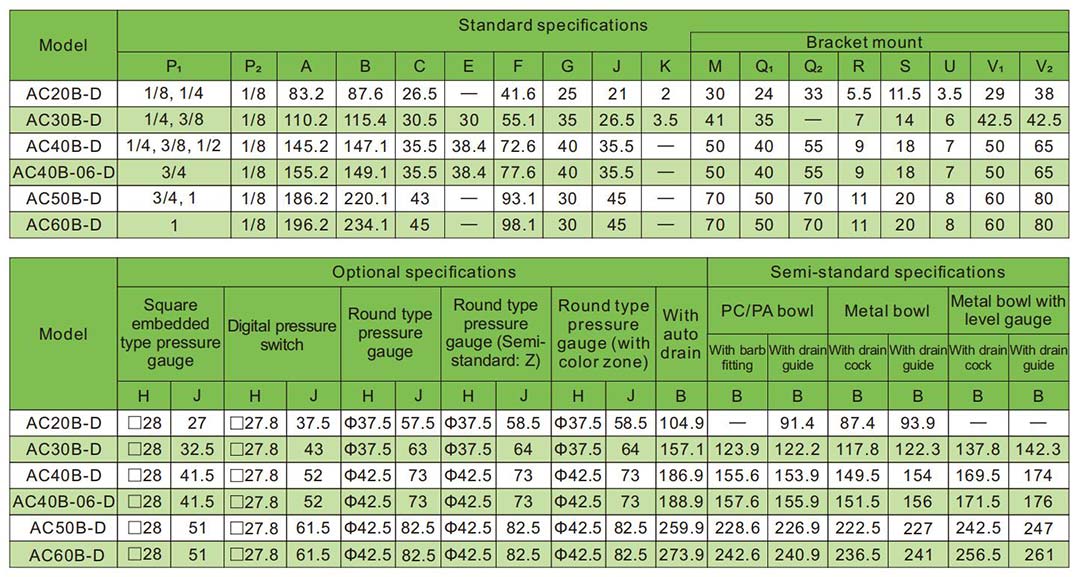

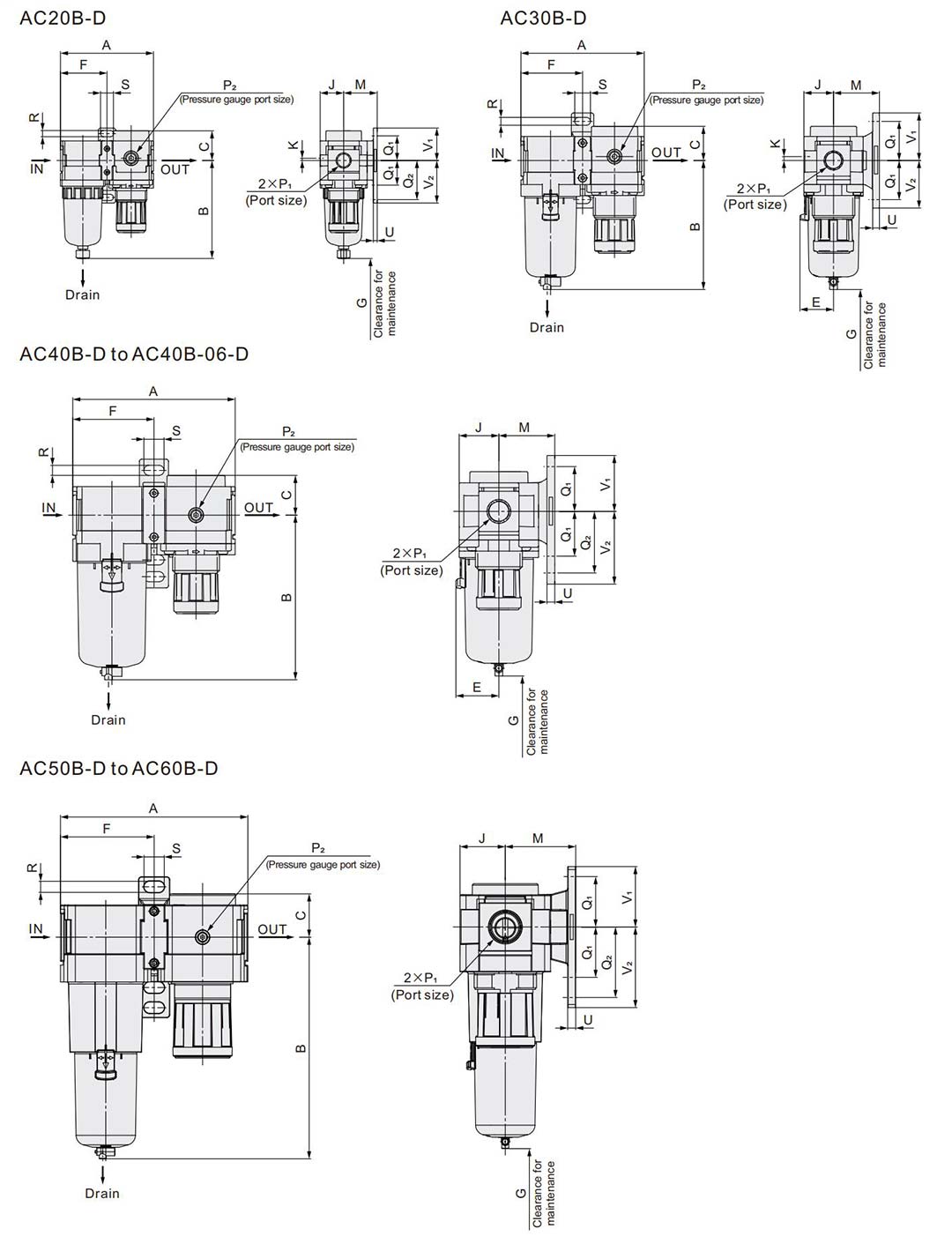

Dimensions principales

 Dimensions principales

régulateur de filtre à air smcunité de régulateur de filtre à airrégulateur de pression du filtre à air

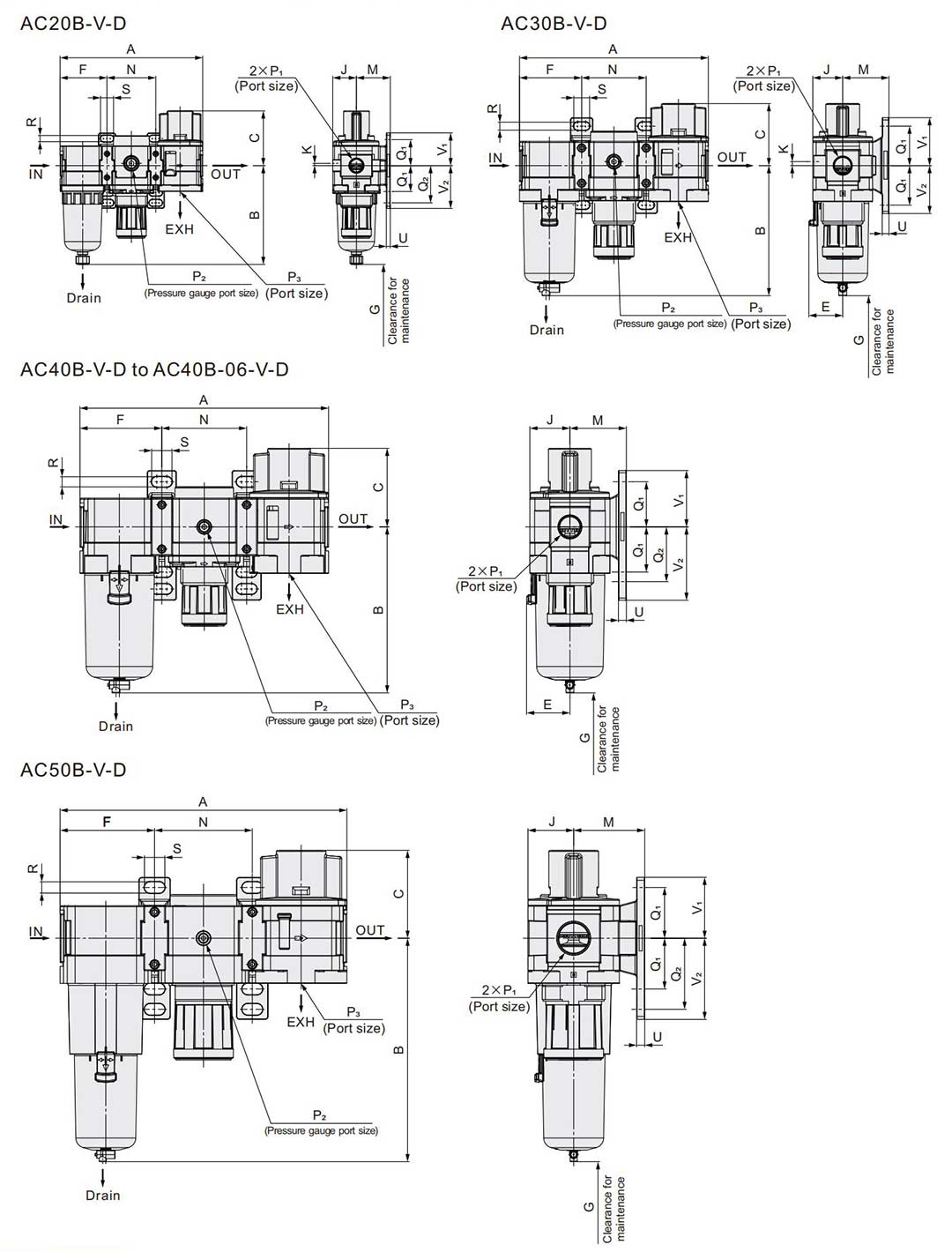

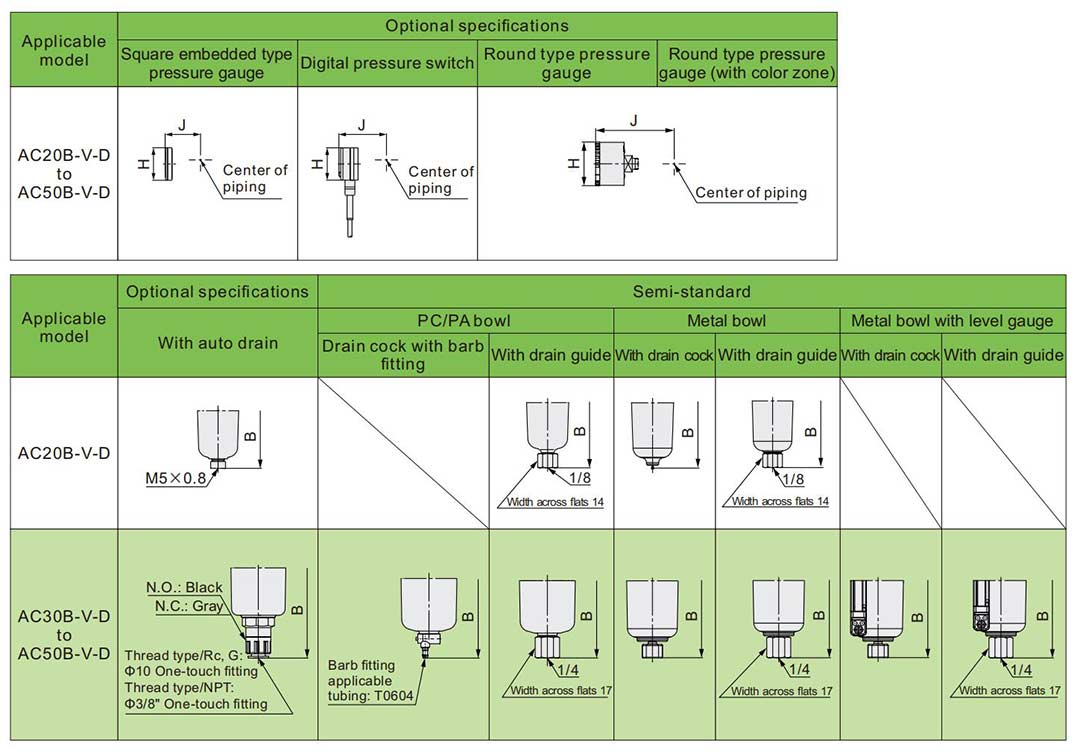

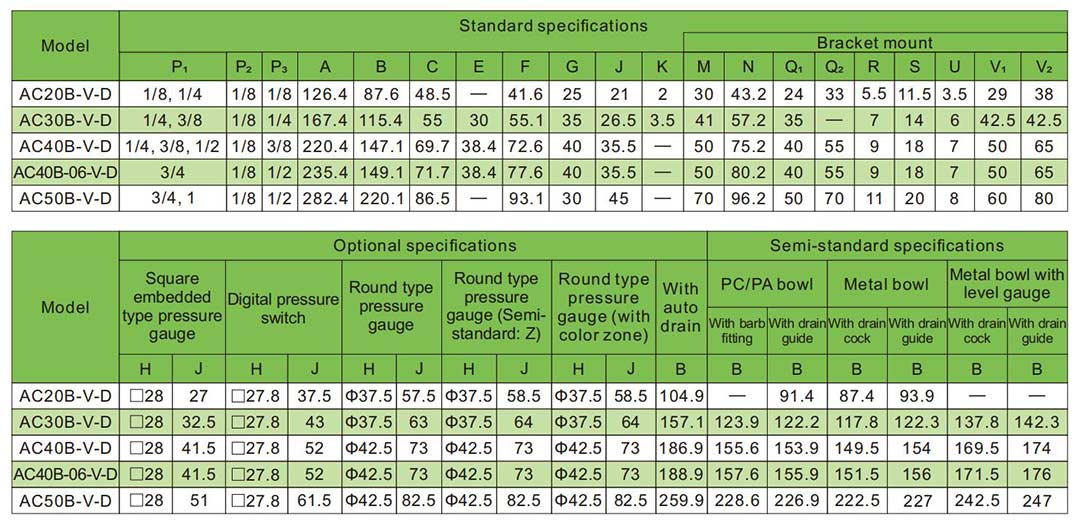

   Avec soupape de décompression à 3 voies (V)

réducteur de pression pneumatique

Vidange semi-automatique

régulateur de filtre

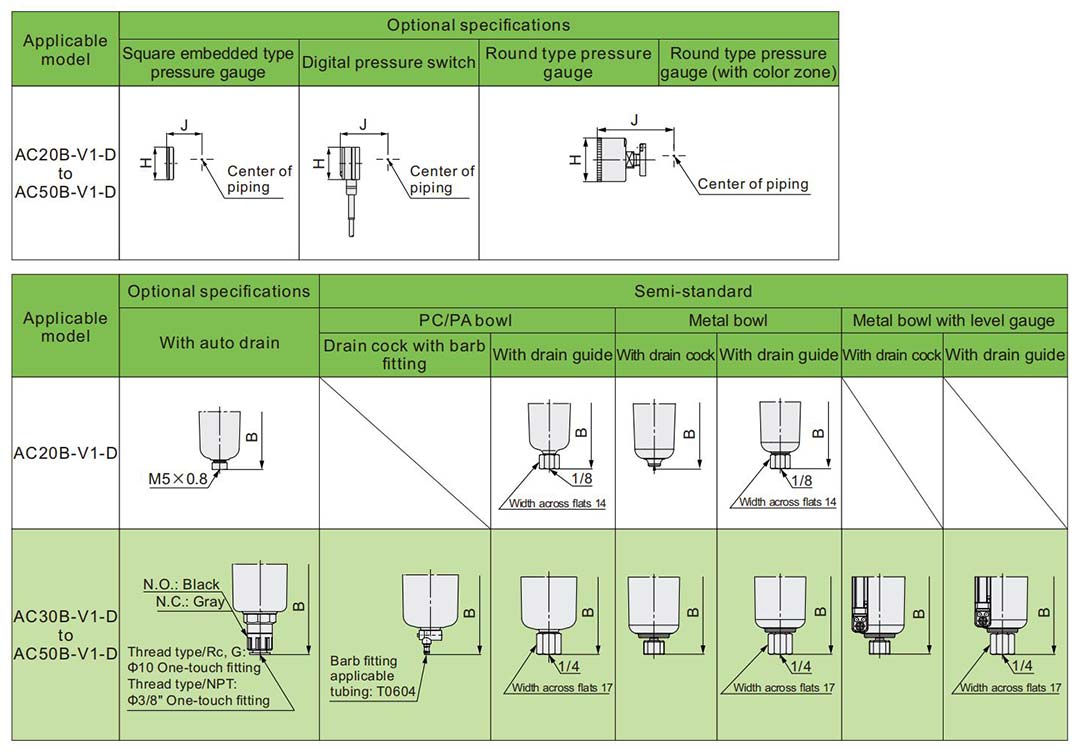

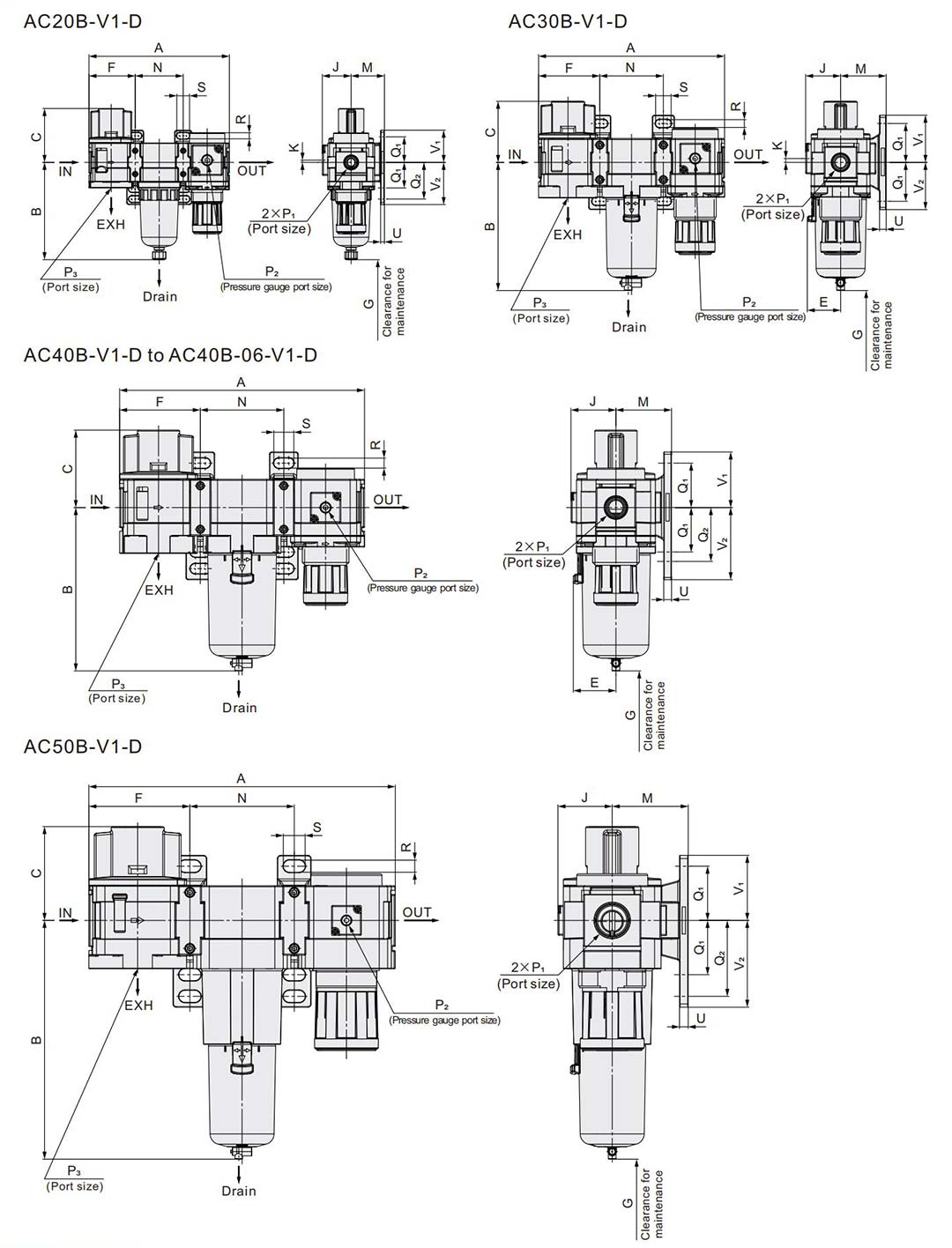

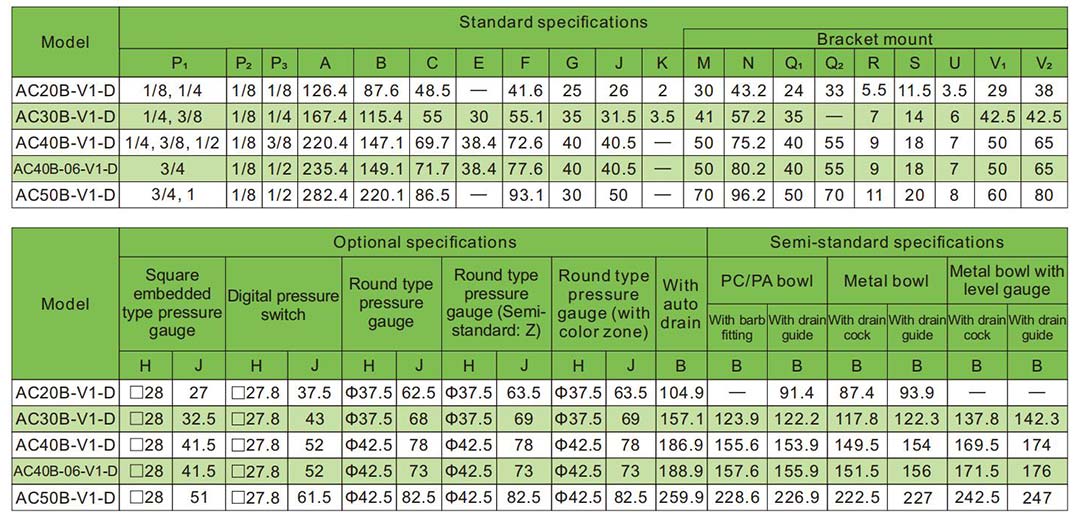

   Avec soupape de décompression à 3 voies (V1)

régulateur de filtre à air pneumatique

régulateur de filtre à air pneumatique

régulateur de filtre de compresseur d'air
